无纸记录仪是制药、化工、食品、锅炉、水处理等行业的 "数据管家"，负责把温度、压力、流量、液位等工艺参数一路记录到底。可它也有一个尴尬的短板：报警只能 "现场响"—— 蜂鸣声和继电器输出都留在了仪表间里。夜班无人、车间无人值守时，记录仪哪怕报警器响破天，也传不到负责人手机上。

用巨控 GRM 远程报警模块与无纸记录仪对接，就能把报警从 "现场响" 升级为 "手机响"：数据一旦超限，短信、电话语音、微信消息立刻送达，管理者无论在哪都能好时间知道现场出了问题。

一、方案原理：记录仪采集数据，模块负责 "喊人"

无纸记录仪普遍标配 RS485 通讯接口并支持 Modbus RTU 协议，各通道的实时测量值都能通过寄存器读取。巨控 GRM 模块正是抓住这一点：

无纸记录仪（RS485/Modbus RTU）→ 巨控 GRM 模块读取通道数据 → 判断是否超限 → 短信 / 电话 / 微信报警

整个方案不需要改动记录仪的采集逻辑，也不需要给现场增加额外传感器，把模块接到记录仪的通讯口上，配置好报警条件即可投入使用。

二、硬件接线：一根 RS485 线就够

以巨控 GRM552YW-C 为例，模块自带 2 路光电隔离 RS485 口（COM1：A1/B1，COM2：A2/B2）：

• 用屏蔽双绞线将记录仪的 485+（A）接模块 A1，485-（B）接模块 B1，A 对 A、B 对 B，切勿接反

• 模块插入已激活的 SIM 卡（需开通短信功能），接好 4G 天线

• 模块供电 DC 12~24V，功耗仅 3W 左右

如果记录仪带有继电器报警输出（超限时触点闭合），也可以选用巨控 GRM240 等自带开关量输入的模块，直接把记录仪的报警继电器信号接入模块，实现 "硬线" 报警，两条技术路线都支持。

三、软件配置：GRMDEV 里三步完成

巨控所有模块的通讯和报警功能都通过 GRMDEV 配置软件完成，软件免安装、无需编程：

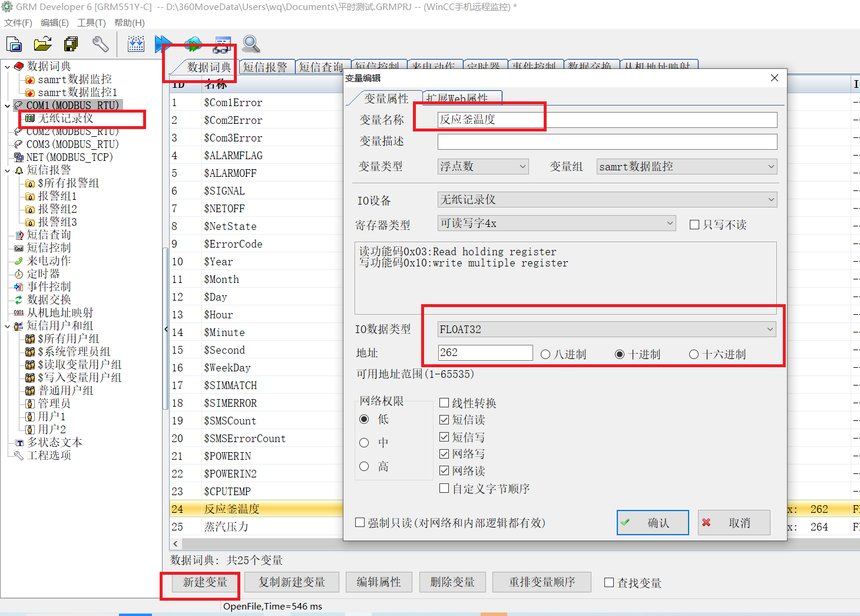

1. 建变量：选择记录仪对应的 Modbus RTU 协议，按记录仪说明书配置波特率、数据位、站号，把需要监视的通道（如 "反应釜温度"" 蒸汽压力 "）映射为变量

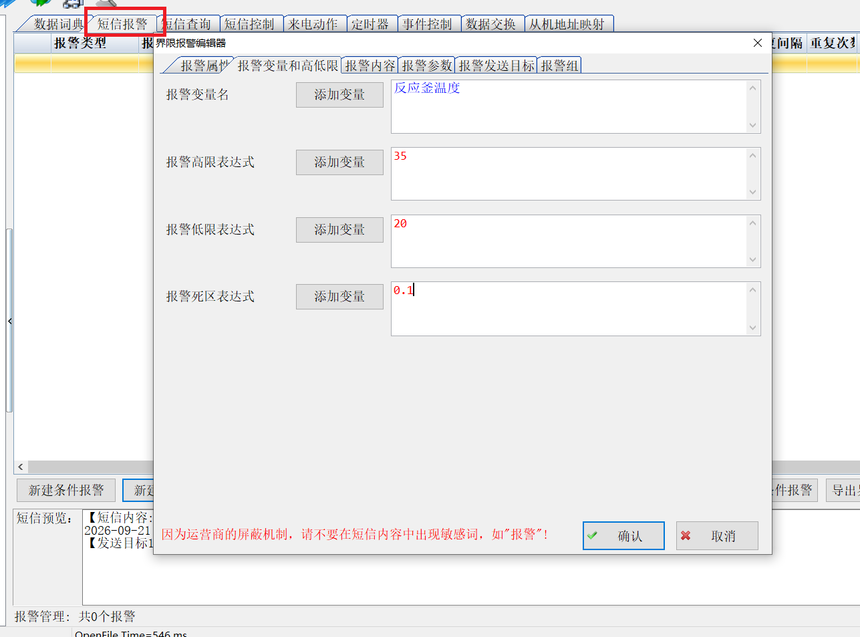

2. 设条件：为每个变量设置报警条件，如上限报警、下限报警、偏差报警，或记录仪通讯中断报警






3. 定动作：在电话号码本中绑定接收人手机号，设置报警触发动作 —— 发短信、拨打电话播放语音，或同时推送微信 / APP




配置完成后下载到模块，报警功能即生效，全程不写一行代码。

实际项目中三者常组合使用：白天靠微信 / 短信，夜间或紧急故障叠加电话语音，确保报警 "必达"。

五、典型应用场景

• 锅炉房 / 热力站：蒸汽温度、压力超限自动报警，司炉工不在岗也能及时处理

• 制药 / 食品车间：灭菌、发酵、冷库温湿度数据实时上报，符合 GMP 追溯与预警要求

• 水处理站：pH、浊度、流量异常短信通知，实现无人值守

• 粮库 / 仓库：温湿度超限电话报警，防止粮食霉变

• 实验室 / 恒温恒湿机房：环境参数偏离设定值立即通知管理人员

六、模块怎么选

• GRM550 系列（如 GRM552YW-C）：2 路 RS485 + 网口，4G / 有线 / WiFi 三网冗余，除了短信电话报警，还支持远程下载调试 PLC，适合现场设备较多、后续要扩展远程监控的项目

• GRM240 系列：自带开关量 / 模拟量 IO 和逻辑运算功能，适合直接采集记录仪继电器报警信号或独立传感器，也可做简单 PLC 使用

• GRM200 系列：入门级短信报警控制器，专注短信 / 语音报警，成本更低，适合只做报警、不做数据监控的简易场景

结语

无纸记录仪解决的是 "数据记录"，巨控 GRM 模块解决的是 "异常必达"。一根 RS485 线、一台模块、一套 GRMDEV 配置，就能让记录仪的每一次超限都变成你手机上的一条短信、一通电话。如果您正在为无纸记录仪的远程报警发愁，欢迎联系巨控获取具体接线与配置支持。
