西门子 PLC + 巨控 GRM 模块外网远程完整方案（网口 S7通讯，S7-200SMART/1200/1500 通用）

一、整体原理

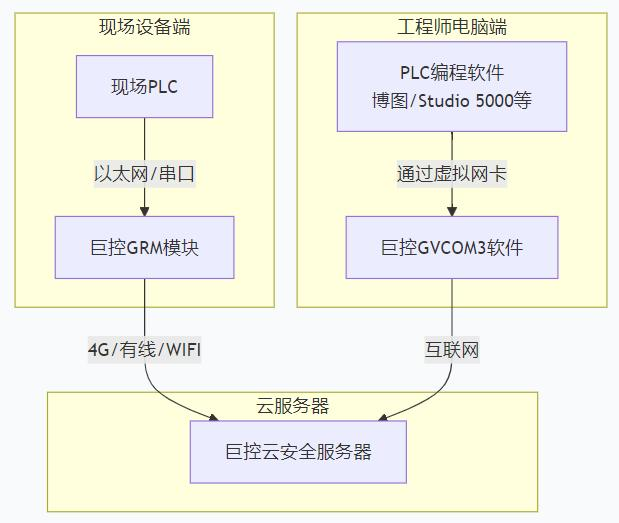

现场 PLC ↔ GRM 模块 LAN 内网互通 → GRM 通过 4G / 宽带接入巨控云加密隧道；工程师电脑用GVCOM3 虚拟网卡远程模拟本地局域网，实现：远程上下载程序、在线监控、手机 APP 查看数据、微信报警。无需公网 IP、不用路由器端口映射，内网外网物理隔离，工控安全合规。


二、现场硬件接线（两种接法）

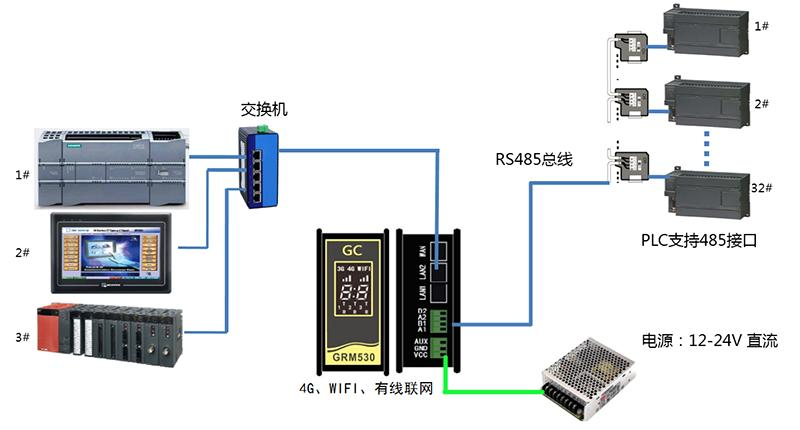

方式 1：交换机并联（多 PLC / 触摸屏好）

  1. PLC PN 网口、触摸屏、GRM 模块LAN1全部接入交换机；

  2. GRMWAN 口接厂区路由器宽带，或插入 4G 物联网卡；

  3. 模块端子 DC24V 供电：V + 正极、GND 负极。


方式 2：网线直连（单 PLC 最简）

超五类网线一头接 PLC 网口，另一头接 GRM LAN 网口；WAN 口单独上网。
严禁 PLC 接 WAN 口，WAN 是外网隔离网口，无法读取 PLC 数据。

三、IP 网段硬性要求（通讯不通 90% 问题在此）

  1. GRM LAN 默认 IP：192.168.1.240，掩码255.255.255.0

  2. PLC 以太网 IP 必须和 LAN前三段一致，不能冲突

    例：GRM LAN=192.168.1.240 → PLC 设 192.168.1.10

  3. WAN 口为外网网段，和 LAN 完全隔离，互不干扰

四、PLC 关键权限设置（1200/1500 必做，否则读不到数据）

打开 TIA 博途，进入 CPU 属性→防护与安全→连接机制✅勾选：允许来自远程对象的 PUT/GET 通信访问西门子工业...保存、编译、下载硬件配置到 PLC。

  • S7-200 SMART 无此项限制，仅需设置以太网 IP 即可。

五、GRMDEV 模块本地配置

  1. 电脑网线直连 GRM LAN，打开 GRMDEV6 新建工程，选对应型号（GRM242/552Y-C）

  2. 左侧 NET 网口右键新建驱动：

    • S7-200SMART：SMART_S7_200_TCP

    • S7-1200：S7_1200_TCP

    • S7-1500：S7_1500_TCP

  3. 填入 PLC IP、机架 0、槽位 1，测试通讯正常；

  4. 数据词典绑定 I/Q/M/DB 变量，可设置只读权限，禁止远程误输出；

  5. 工程下载进模块，模块通电登录巨控云（数码屏显示在线即成功）。

六、工程师电脑远程调试（GVCOM3 核心步骤）

1、软件安装

电脑安装 GVCOM3、博途 TIA，关闭防火墙 / 杀毒拦截虚拟网卡驱动。


2、新建远程通道

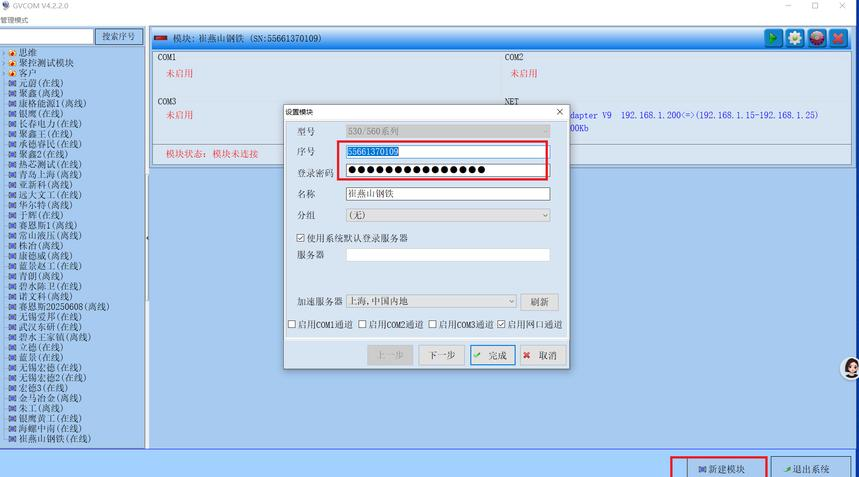

  1. 打开 GVCOM3→新建模块，输入 GRM 机身 11 位 SN 序列号、设备密码（出厂 12345678，务必修改）；

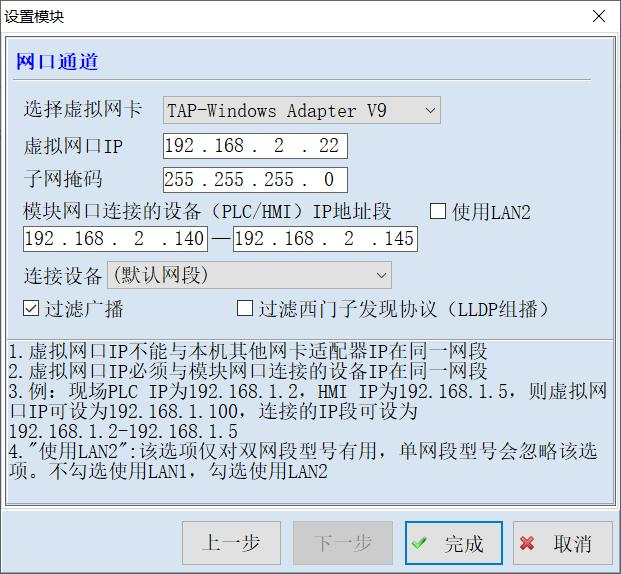

  2. 网口通道配置：虚拟网卡TAP-Win32 Adapter V9，虚拟 IP 与 PLC 同网段；

  3. 网段范围填写 PLC IP 区间，点击完成；

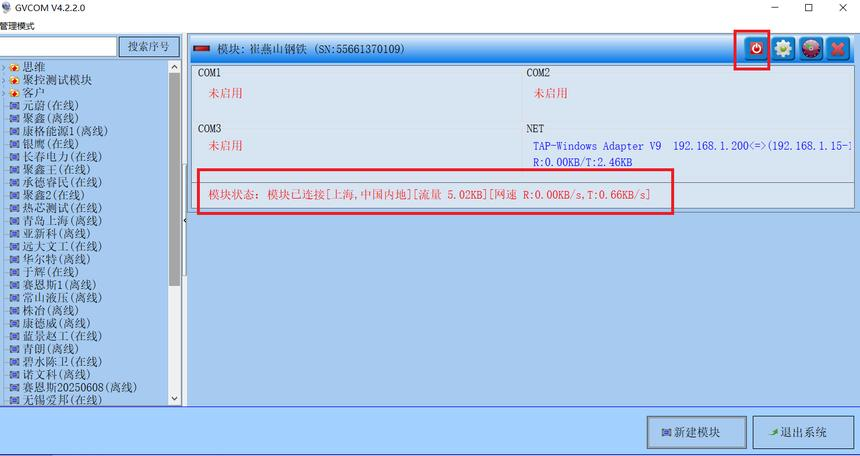

  4. 点【启动连接】，提示模块已连上代表远程隧道建立成功。



3、博途远程连接 PLC

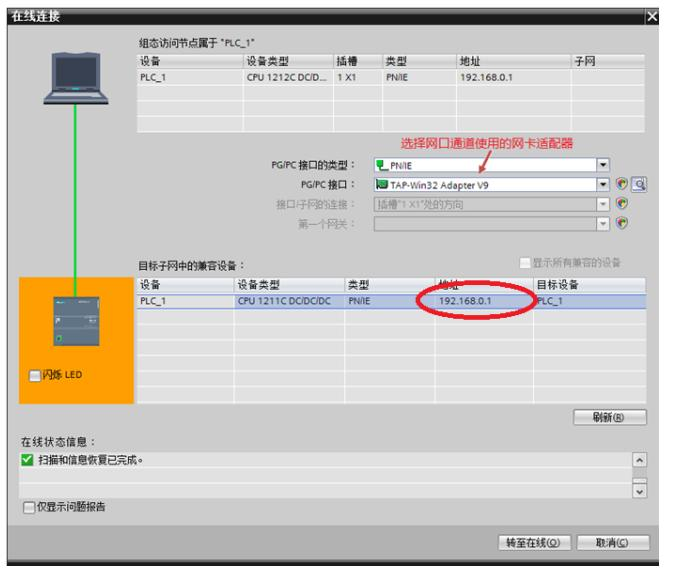

  1. 博途→PG/PC 接口，选择TAP-Win32 Adapter V9虚拟网卡；

  2. 扩展下载到设备，搜索远程 PLC IP，直接在线监控、上下载程序。

  3. image.png

七、配套远程增值功能

  1. 手机 APP 监控：巨控云 APP 绑定 SN，查看实时数据、历史曲线；

  2. 多渠道报警：PLC 超限触发微信公众号、短信、语音电话告警；

  3. 异地两台 PLC 互通：两套 GRM 分别对接本地 PLC，云后台配置变量双向转发；

  4. 对接 WinCC 上位机：搭配 OPC560 读取 WinCC 变量，手机远程看组态画面；

  5. 分级权限管控：云后台设置高 / 中 / 低三级密码，限制远程下载、仅允许查看数据。

  6. 八、常见通讯故障排查

  7. 网口灯不闪烁：网线损坏、接口松动、模块未上电；

  8. GRMDEV 连不上 PLC：PLC 与模块 LAN 不同网段、1200/1500 未开 PUT/GET 权限；

  9. GVCOM 显示离线：模块无 4G / 宽带网络、SN 或密码错误；

  10. 博途搜不到 PLC：未选中 TAP 虚拟网卡、虚拟 IP 与 PLC 网段不匹配。

  11. 九、选型建议

  12. 小型单台 PLC、预算有限：GRM242

  13. 多 PLC、长期远程调试、稳定 4G 双链路：GRM552Y-C

  14. 全国服务说明

  15. 长沙聚控www.hnjukong.com为广州巨控官方授权渠道，全国无地域限制供货，全系现货直发；远程协助全套 GRMDEV 工程、GVCOM3 通道调试，配套软件永久免费，硬件原厂 5 年质保
