一、西门子400HPLC冗余远程控制方案项目概况
西门子400HPLC需要实现数据远程组态监控，网页、手机APP监控，微信推送报警以及PLC程序远程上传、下载、远程仿真调试。
二、西门子400HPLC冗余远程控制方案
方案采用巨控4G无线远程控制方式，使用广州巨控的GRM533Y-CS系列网络远程控制模块，和巨控免费的云服务器，实现网页手机远程监控

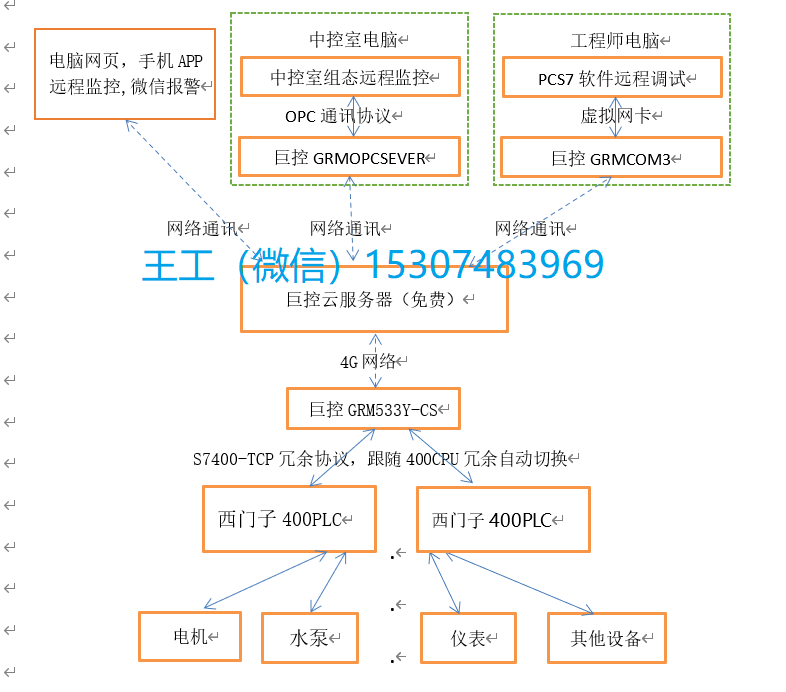

以及PLC远程调试。方案拓扑图如下：


西门子400HPLC冗余远程控制方案

三、西门子400HPLC冗余远程控制方案原理简介
1、现场设备运行状态和控制点、仪表的数据都已经接入到了西门子400H的PLC，因此只需要从PLC读取数据，传到云端实现远程组态监
控手机APP监控即可。西门子400H是双CPU互为冗余，因此选用型号为GRM533Y-CS，支持400H 冗余TCP协议，能自动跟随CPU的
切换冗余，实现数据监控不中断。
2、GRM533Y-CS能通过4G网络实现远程无线通讯，能通过4G实现远程数据双向传输，从而实现远程数据监视和控制。

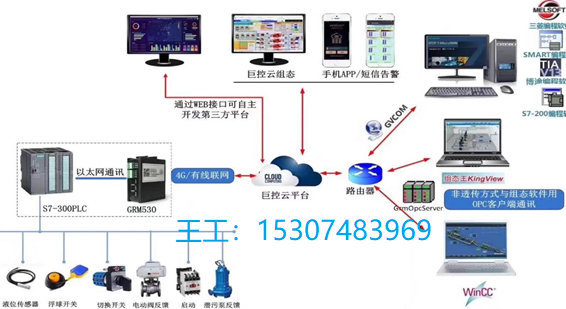

西门子400HPLC冗余远程控制方案原理

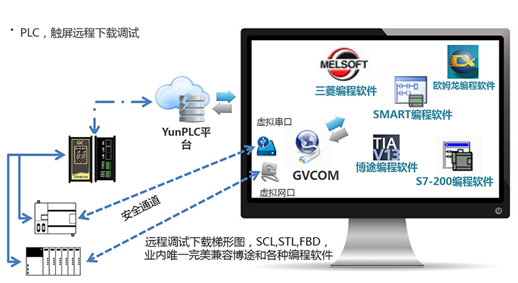

3、GRM533Y-CS支持PLC程序的远程下载，上传和远程仿真。巨控在国内首先建立了PLC远程实验室，拥有优秀的实验条件和齐全的设
备，针对各种主流PLC和触屏一一实测优化，独有的网络智能诊断机制，可确保在各种复杂的网络环境下，稳定流畅下载，不受工信部封
锁和限制VPN的影响。不仅可以流畅的下载调试各种主流 PLC(西门子，三菱，欧姆龙， AB，施耐德，台达等)，对于文件比较大的触摸
屏工程，要求响应速度的运动控制器，伺服，依然可以流畅下载。
