广州巨控GRM530 做 MODBUS 通讯从机的配置

广州巨控GRM530 作为从机时（GRM530 暂时只支持作为 MODBUS 从机），使用方法如下：
1) 使用 GRMDev5 开发工程，根据主机的属性配置好通讯（协议请选着MODBUS_RTU_SERVER），并在从机映射中，建立变量关联到
MODBUS 寄存器地址。
2) 工程中定义和变量相关的各种报警，控制，查询。
3) 将工程下载到 GRM530。
4) 运行时， PLC 和 GRM530 通讯，读写 GRM 对应 MODBUS 寄存器地址的变量。（也就是说 PLC 要写梯形图通过 MODBUS 读写指令
主动来读写 GRM530 从机的数据）。
5) GRM530 根据变量及配置的条件，发出报警。
6) GRM530 解析值班人员发过来的手机短信，执行控制，查询变量，修改变量。

  1. 配置端口

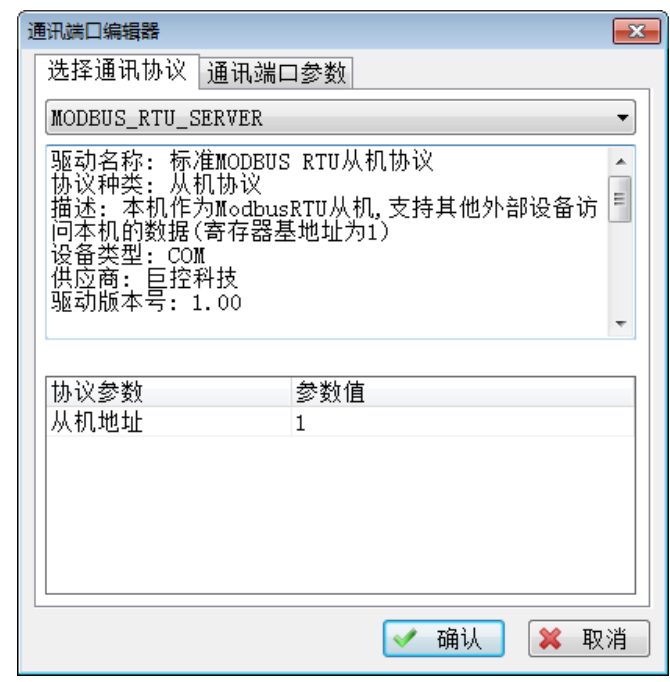

    在工程管理器左侧，在相应的通讯端口上点击右键，选择“编辑端口”，弹出下图所示“通讯端口编辑器”窗口。选择从机通讯协议，设

  2. 置端口参数。


1685257566(1).jpg协议参数
从机地址： GRM530 作为从机时的从机号。

  1. 从机地址映射

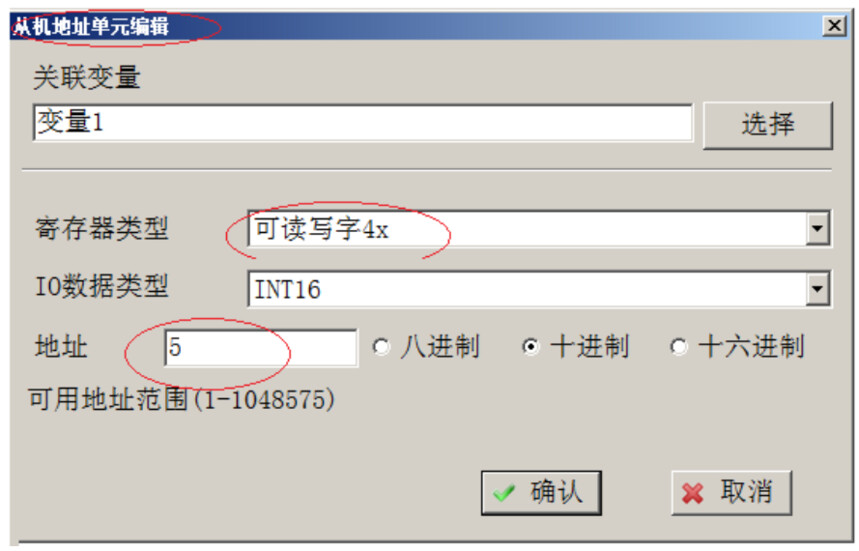

    在开发环境左侧“从机地址映射”窗口中点击“新建地址单元”按钮，弹出下图所示“从机地址单元编辑器”窗口。下图完成了变量“光耦输

  2. 入 1”与 MODBUS RTU 主机设备离散量输入寄存器 1 的映射，当主机读取离散量输入寄存器 1 时，即可获取变量“光耦输入 1”的值。



◆寄存器类型：与连接的主机设备类型有关，不同设备选择不同的寄存器。

◆ IO 数据类型：变量对应的寄存器在主机设备中定义的原始数据类型。
◆ 地址： PLC 中寄存器的地址。
1.3 GRM530 做 MODBUS 从站典型应用
现场西门子 200 PLC 只剩余一个 PPI 口，需要同时连接一个触摸屏和 GRM 模块。
解决方法：使用巨控 GRM530 无线通讯模块，该型号具备 2 个独立的 485 口
GRM530 一个 485 口走 PPI 通讯作为主机连接西门子。
GRM530 一个 485 口做 MODBUS 从站，配置好从站地址和波特率，用于连接触摸屏。
1. 使用 GRMDEV 配置 2 个通讯口的协议和波特率等参数。

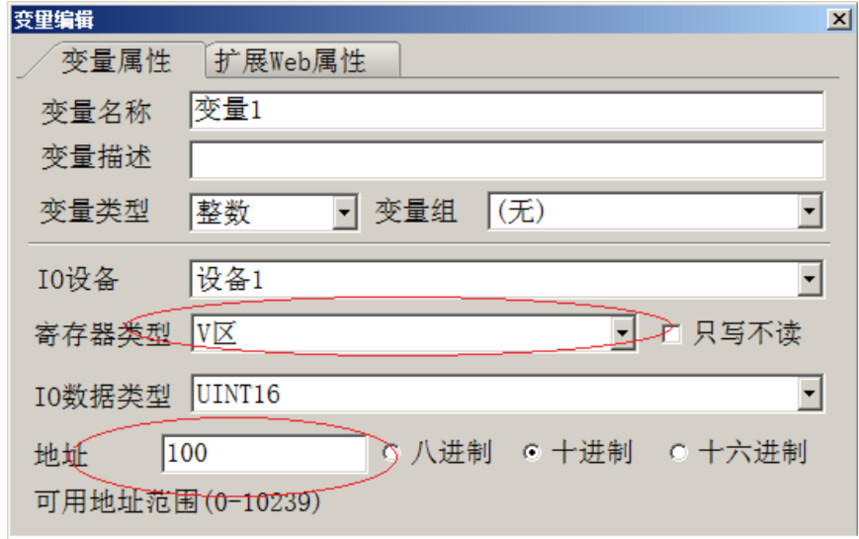

2. 使用 GRMDEV 数据词典，建立一个变量，比如温度 1，关联到西门子设备， VW100 地址。
3. 在 GRMDEV 从站地址映射里面，给该变量分配一个 MODBUS 地址，比如 4X 区地址 5。
4. 触摸屏访问 40005 地址，即可实现读写西门子 PLC VW100 寄存器的目的！
