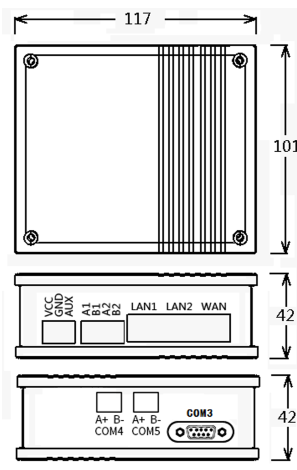

一、巨控GRM300协议网关外形安装尺寸图

二、巨控GRM300协议网关接口说明
1、 VCC， GND：电源输入口， DC 12~24V。 切勿直接接入 220V 电源。AUX：辅助电源输入。 用于双电源供电。

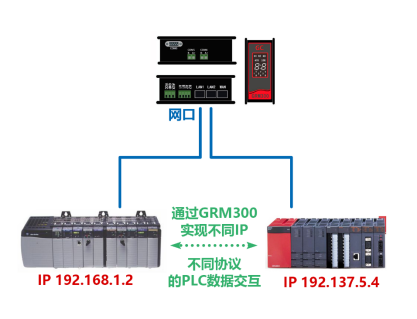

2、LAN1、LAN2以太网口： 用于本地下载网关工程文件，连接带网口的PLC或触屏， 出厂默认IP为192.168.1.240。
3、WAN（LAN3）以太网口： 用于本地下载网关工程文件, 连接带网口的 PLC 或触屏
GRM310， 320系列WAN和LAN1 LAN2内部为交换机,，只有一个IP地址，出厂默认IP为192.168.1.240。
GRM330 系列 WAN 出厂为自动 IP， LAN 口默认 IP 为 192.168.1.240， WAN 和 LAN 口内部为 2 个不同网段（WAN 和 LAN 需分别设置 IP 地址，即使设置为同一 IP， WAN 和 LAN 之间也是完全隔离，不能成为交换机）。
4、RS485端口COM1:A1+（485+）、 B1-（485-）：光电隔离 RS485 口，用于连接 485 接口的 PLC。
RS485端口COM2:A2+（485+）、 B2-（485-）： COM2， 光电隔离 RS485 口，用于连接 485 接口的 PLC。
RS232端口COM3： RS232 口，用于连接具备 232 接口的 PLC。RS232 口的九针定义和电脑串口完全相同， 2 接收数据 RXD ， 3 发送数据 TXD， 5 信号地 GND。
RS485端口COM4:A+（485+）、 B-（485-） 光电隔离 RS485 口， 用于连接 485 接口的 PLC。
RS485端口 COM5:A+（485+）、 B-（485-） 光电隔离 RS485 口，用于连接 485 接口的 PLC。
5、 显示器 8 段数码管，显示系统状态和故障信息。
6、 RST 按钮：仅用于复位网关的 IP 地址和清除下载密码使用。

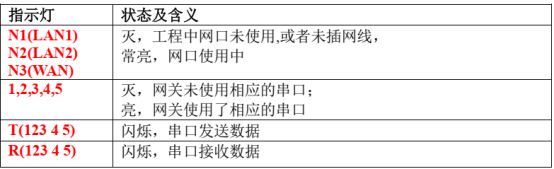

显示器显示内容如下

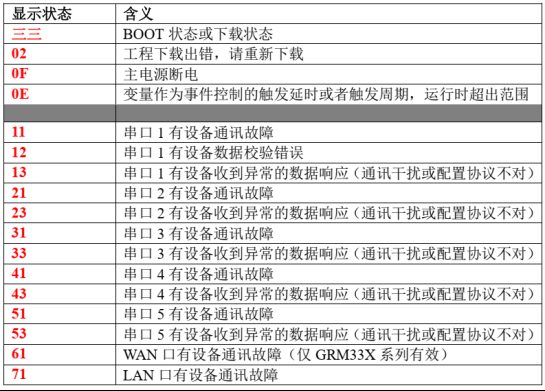

2 位红色数码管显示状态定义如下：


三、巨控GRM300协议网关使用要求
1) 按照安装尺寸图、接口说明和电气连接图等图安装联机。把控制器安装在不会有雨雪、阳光暴晒的地方。
2) 电源DC 12~24V（标准配置不包含电源），功率要求12W以上。
