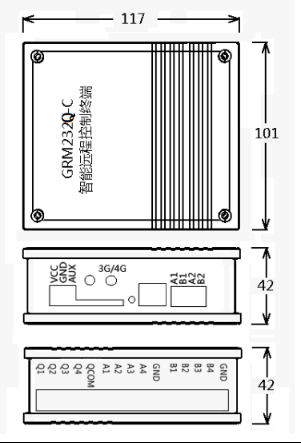

一、 巨控GRM230 远程控制终端外形安装尺寸图

二、 巨控GRM230远程控制终端接口说明
1、 网口：用于下载工程文件和在线调试仿真， IP 出厂值， 192.168.1.240。
注意，网口网线请使用优质网线，长度不要超过 50 米。
2、COM1、 COM2：光电隔离 RS485 口，用于连接设备。
3、VCC：电源输入正， DC 9~28V。GND：电源输入口负。 AUX：辅助电源输入，共用GND,一般AUX不用接。
4、SIM 卡插槽： SIM 卡插在此处。向内按压 SIM 卡座黄色的推杆，即可弹出 SIM 卡抽屉。注意：禁止在带电情况下拔插 SIM 卡。
5、复位按钮： 按该按钮可以复位模块网口 IP 为出厂值， 192.168.1.240.
6、显示器定义如下：

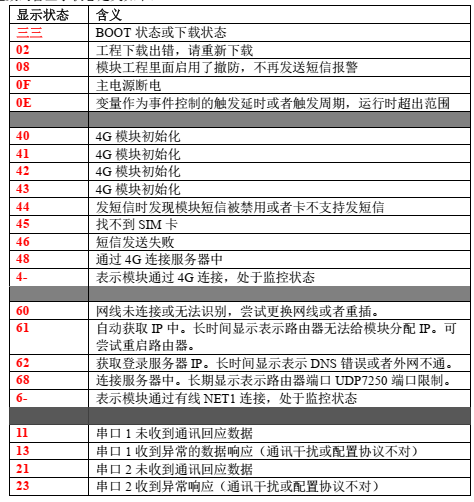

2位红色数码管显示状态定义如下：

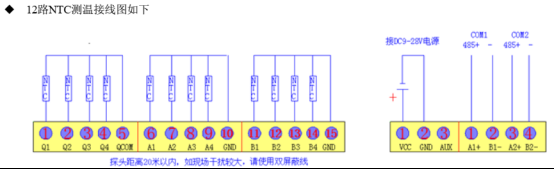

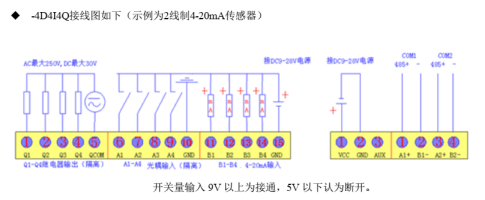

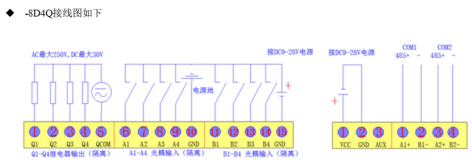

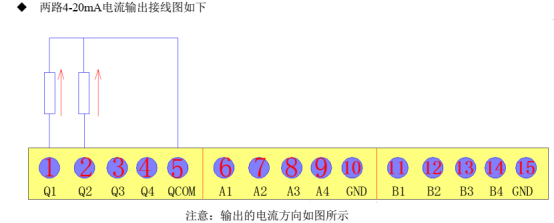

三、 巨控GRM230本机 IO 电气连接图

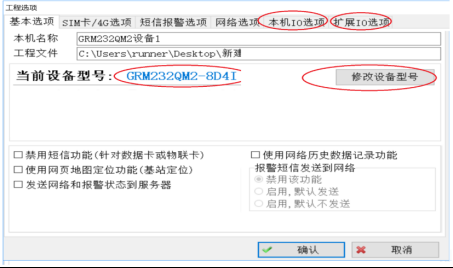

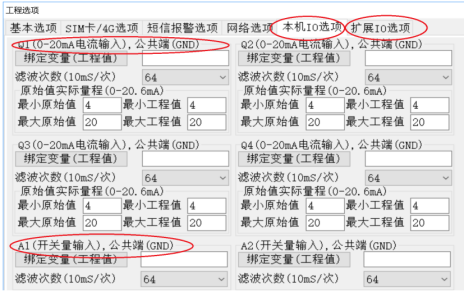

客户根据买的模块在 GRMDEV 里面选择对应型号，可以看到对应 IO 的接线端子说明。

四、 扩展 IO 电气连接图

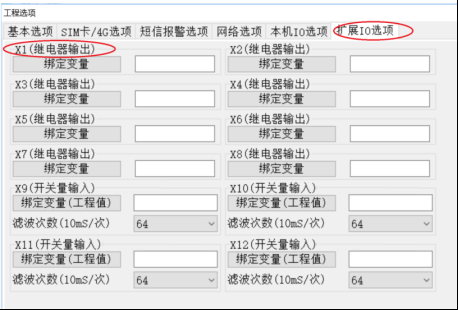

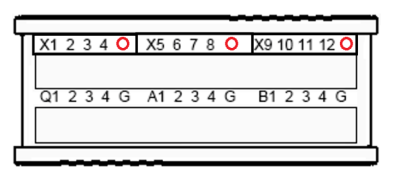

扩展 IO 和前一节本机 IO 接线方法一致。可以在模块里面选好型号后，查看对应型号的信号接线端子，下图红色圆圈部分为模块上没有标注的端子，对应该组 4 路信号的公共端。

使用要求
1) 按照安装尺寸图、接口说明和电气连接图等图安装联机。把控制器安装在不会有雨雪、阳光暴晒的地方。
2) 电源DC 12~24V（标准配置不包含电源），功率要求12W以上。
3) 本产品的天线不可被摘除或屏蔽。需要安装在至少中等信号的地方。信号强度由信号强度指示灯表示，
详见指示灯说明。
4) 涉及到人身安全或者可能有重大经济损失的场合，客户需自行在控制系统上具备连锁，急停，冗余等措
施，本公司不承担由此带来的后果。
