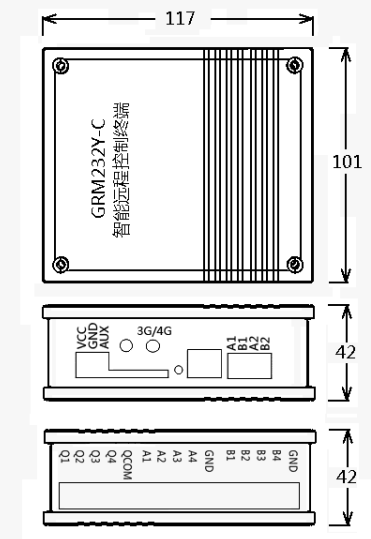

GRM230 外形安装尺寸图
接口说明
| ◆ | 网口：用于下载工程文件和在线调试仿真， IP 出厂值， 192.168.1.240。
注意，网口网线请使用优质网线，长度不要超过 50 米。 |
◆ COM1、 COM2：光电隔离 RS485 口，用于连接设备。
◆ VCC：电源输入正， DC 9~28V。 AUX：辅助电源输入。
◆ GND：电源输入口负。
◆ SIM 卡插槽： SIM 卡插在此处。向内按压 SIM 卡座黄色的推杆，即可弹出 SIM 卡抽屉。
注意：禁止在带电情况下拔插 SIM 卡。
◆ 复位按钮： 按该按钮可以复位模块网口 IP 为出厂值， 192.168.1.240.

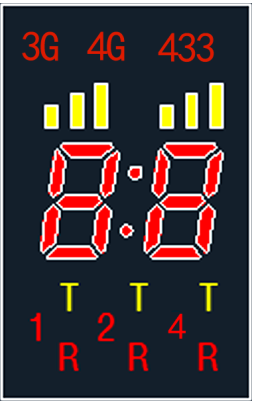

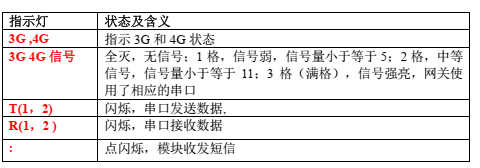

◆ 显示器定义如下：

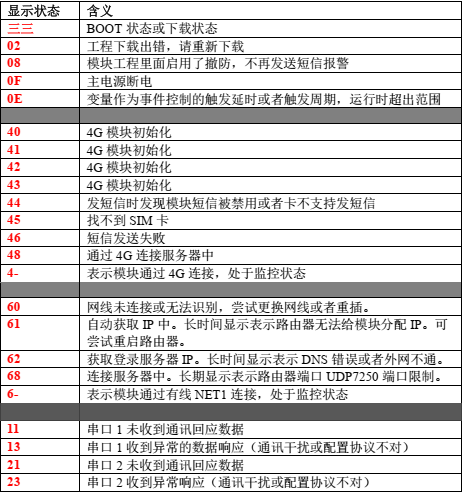

2 位红色数码管显示状态定义如下：
本机 IO 电气连接图

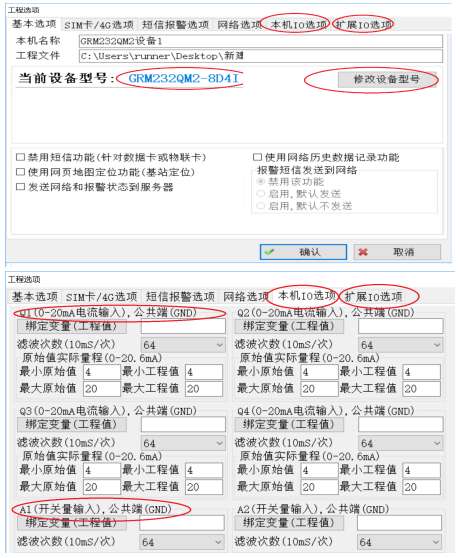

客户根据买的模块在 GRMDEV 里面选择对应型号，可以看到对应 IO 的接线端子说明。

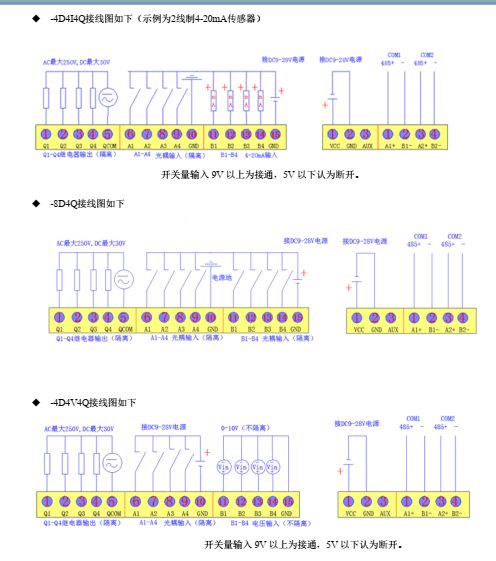

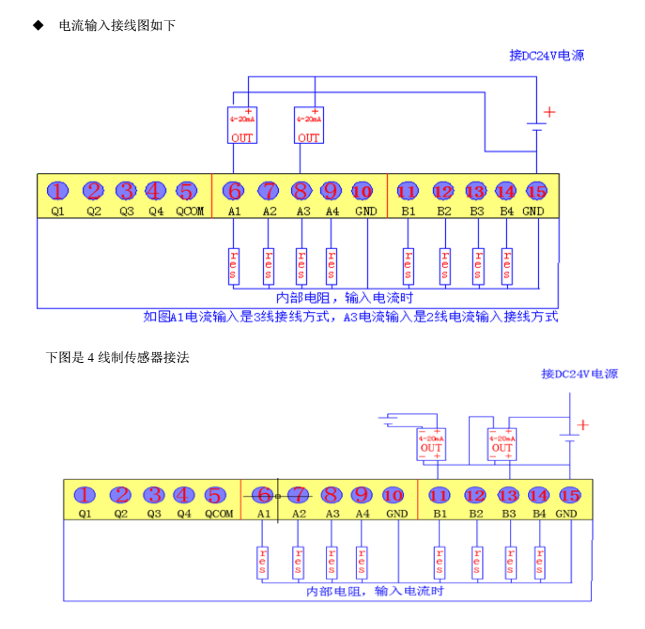

-4D4I4Q接线图如下（示例为2线制4-20mA传感器）

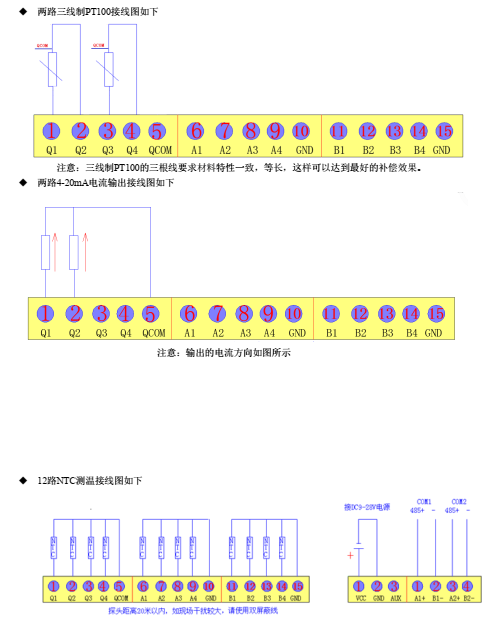

扩展 IO 电气连接图

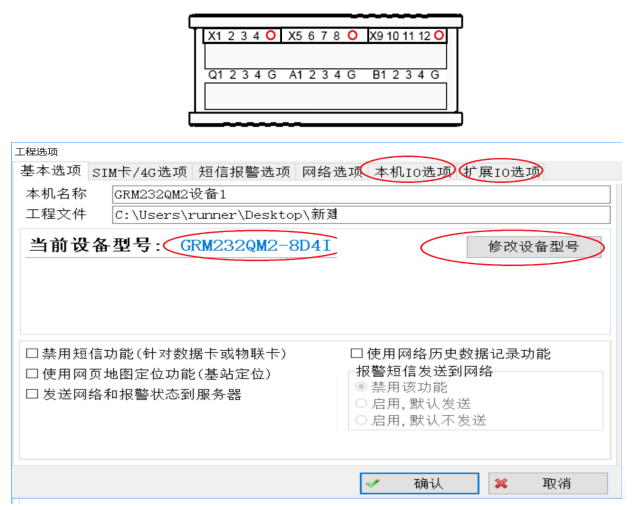

扩展 IO 和前一节本机 IO 接线方法一致。可以在模块里面选好型号后，查看对应型号的信号接线端子，
下图红色圆圈部分为模块上没有标注的端子，对应该组 4 路信号的公共端。
使用要求
1) 按照安装尺寸图、接口说明和电气连接图等图安装联机。把控制器安装在不会有雨雪、阳光暴晒的地方。
2) 电源DC 12~24V（标准配置不包含电源），功率要求12W以上。
3) 本产品的天线不可被摘除或屏蔽。需要安装在至少中等信号的地方。信号强度由信号强度指示灯表示，详见指示灯说明。
4) 涉及到人身安全或者可能有重大经济损失的场合，客户需自行在控制系统上具备连锁，急停，冗余等措施，本公司不承担由此带来的后果。
