一、系统原理与架构

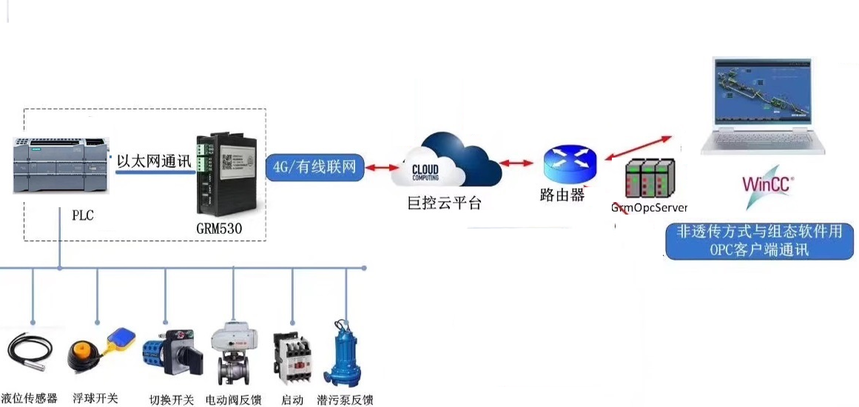

通过巨控产品实现 PLC与组态软件4G无线通讯，核心是利用GRM 系列工业物联网模块作为桥梁，将 PLC 数据通过 4G 网络传输至组态软件。具体原理如下：

1. 硬件层

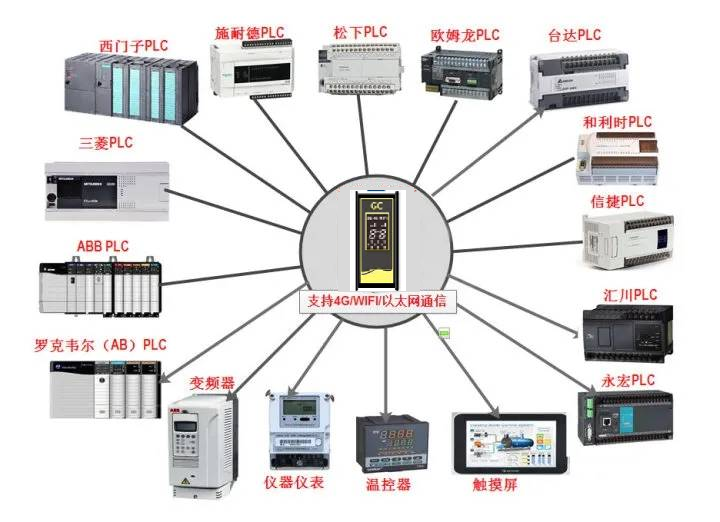

• PLC 与 GRM 模块连接：PLC 通过串口（RS485/232）或以太网口与 GRM 模块直连，支持西门子、三菱、Modbus 等主流协议。

• 4G 网络接入：GRM 模块插入 SIM 卡（移动 / 联通      / 电信），通过 4G 网络接入巨控云平台，同时支持有线 / Wi-Fi 冗余备份。




•

2. 数据传输层

• 协议转换：GRM 模块将 PLC 的专有协议（如西门子 S7，三菱FX，仪表的MDOBUS      RTU）转换为 互联网通讯 协议，上传到巨控的云服务器。




• 云平台中转：数据经 4G 网络传输至巨控云服务器，再通过 OPC 接口转发给组态软件，无需固定 IP 或端口映射。

3. 应用层

• 组态软件交互：组态软件（如 WinCC、组态王、力控）通过 OPC 协议连接巨控云平台，实时读写 PLC 数据，并支持历史数据存储、报警管理等功能。

二、PLC与组态软件4G无线通讯配置操作方法（以 GRM550 和组态王为例）

1. 硬件连接与模块初始化

• PLC 与 GRM550 接线：

• 串口 PLC（如西门子 S7-200）：PLC 的 485 + 接 GRM550       的 A1，485 - 接 B1。

• 网口 PLC（如西门子 S7-1200）：PLC 网口直连 GRM550 的 LAN 口。

• SIM 卡与网络配置：

• 插入已开通 4G 服务的 SIM 卡，在 GRM550 的配置软件（GRMDev5）中设置 APN 参数（如移动 CMNET）。

2. GRM550 工程开发

• 新建工程与协议选择：

• 打开 GRMDev6，选择模块型号（如 GRM550），新建工程。

• 配置 PLC 协议：若 PLC 为西门子 S7-1200，选择 “S7 以太网协议”，输入 PLC IP 地址（如 192.168.1.10）。

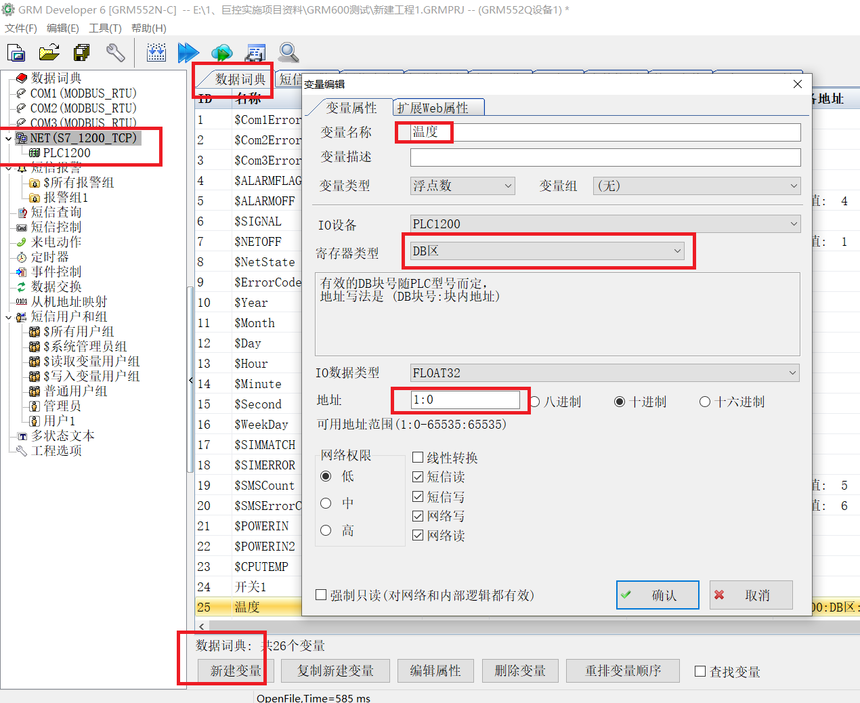

• 变量定义与映射：

• 在 “数据词典” 中新建变量，关联 PLC 寄存器（如 DB1.DBW0 对应温度值）。

• 勾选 “网络读写” 权限，允许远程组态软件访问变量。




• 工程下载与模块上线：

• 编译工程并下载至       GRM550，模块上电后自动连接巨控云服务器，数码管显示4-。

3. 组态软件配置（以组态王为例）

• 安装 OPC 服务器：

• 下载并安装巨控 GrmOpcServer 软件包，运行 “GrmOpcMgr.exe”。

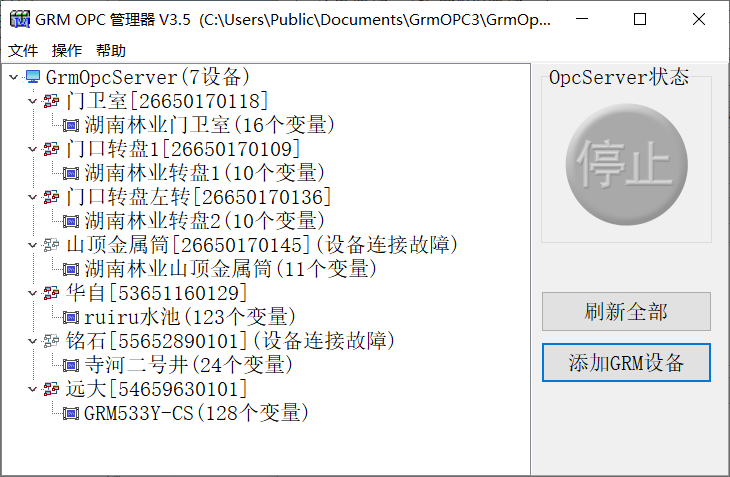

• 添加 GRM 设备：

• 在 GrmOpcMgr 中点击 “添加 GRM 设备”，输入模块序列号和密码，点击 “刷新全部 GRM 设备”。

• 验证连接：若设备状态显示 “在线”，说明 GRM550       已与云平台通信正常。

•

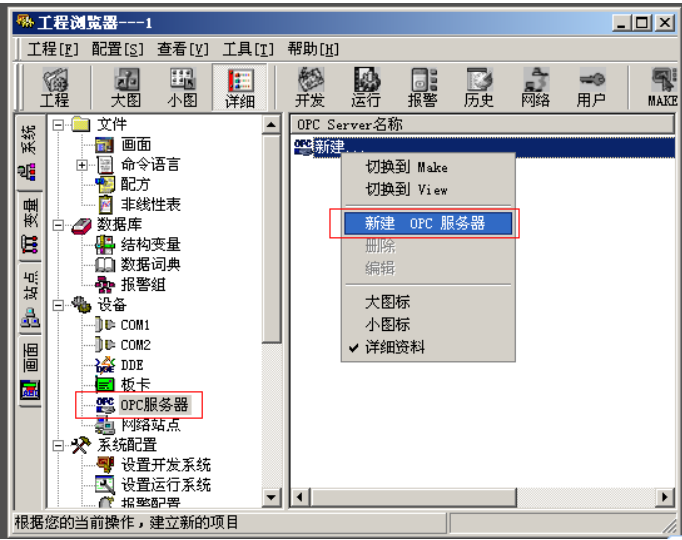

• 组态王 OPC 通道设置：

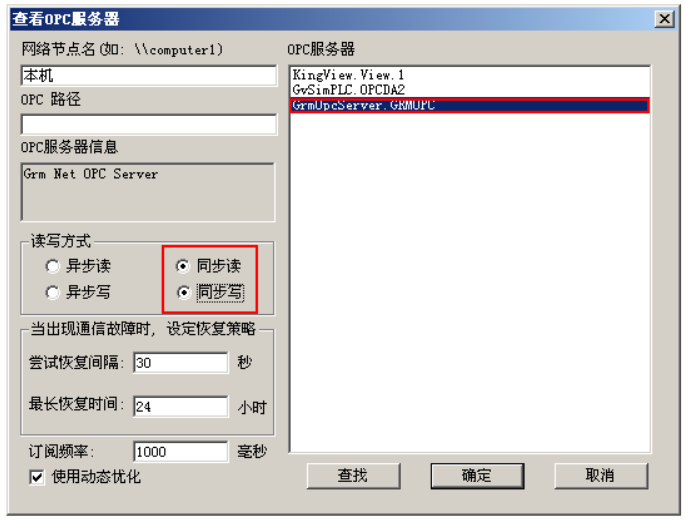

• 打开组态王，在 “设备”→“OPC 服务器”       中选择 “巨控 OPC 服务器”。

•

•


• 变量映射与画面开发：

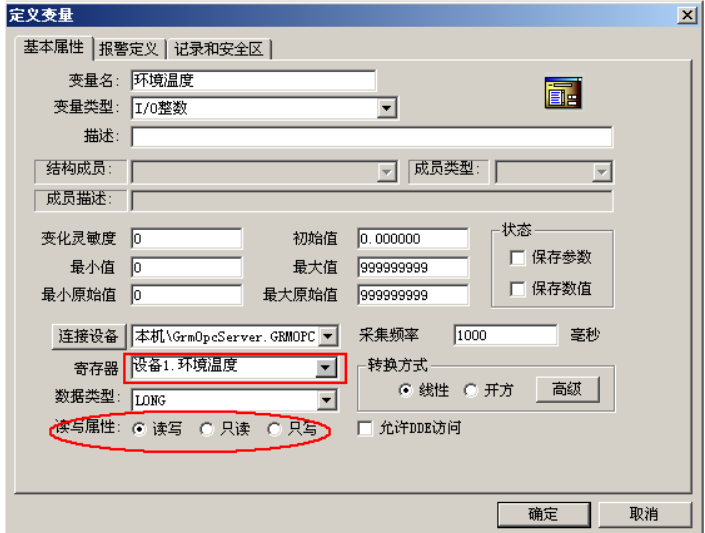

• 在组态王变量管理器中，右键点击 OPC 通道，选择 “新建变量”。

• 浏览并选择       GRM550 中定义的变量（如 “温度”），将其关联到组态王的内部变量。




• 设计监控画面，将变量绑定到按钮、指示灯、趋势图等控件，实现数据显示与控制。

三、PLC与组态软件4G无线通讯测试与验证

1. 数据交互测试：

• 在组态王中修改 PLC 变量值（如设置水泵启停），观察 PLC 输出是否同步变化。

• 触发 PLC 报警条件（如液位超高），检查组态王是否收到报警通知，并验证短信 /       微信报警功能。

2. 网络稳定性测试：

• 断开 GRM550 的有线网络，模拟 4G 信号波动，观察数据是否自动切换至 4G 传输，且无明显延迟。

3. 流量估算：

• 在 GrmOpcMgr 中点击 “流量估算”，根据实际数据点数量和刷新频率，计算每月 4G 流量费用。

四、常见问题与解决

1. 通信失败：

• 检查 GRM550 的 4G 信号强度（需≥2 格），尝试重启模块或更换 SIM 卡。

• 确认组态王 OPC 通道配置正确，服务器地址与端口无误。

2. 数据延迟：

• 降低组态王的 OPC 采集周期（如从 1 秒改为 0.5 秒），或在 GrmOpcMgr 中缩短 “数据刷新间隔”。

3. 权限问题：

• 在 GRMDev6 中检查变量的 “网络读写” 权限是否勾选，或在 GrmOpcMgr 中修改设备访问密码。

通过以上步骤，可高效实现 PLC与组态软件4G无线通讯，兼顾稳定性、安全性与灵活性，适用于工业远程监控、智能农业、市政工程等多场景
