巨控GRM300协议网关

巨控GRM300,工业协议转换网关。巨控GRM300协议网关支持不同工业自动化协议或者通讯方式的自由转换!PLC或者其他设备之间无需编写通讯代码,即可实现协议转换。

咨询报价
15307483969
  • 产品说明

巨控GM300系列协议网关

接口:
* 具备1路232口(可转485),4路隔离485口
* 485口支持各种PLC(PPI、MPI、HOSTLINK),MODBUS仪表
* 3路以太网口支持西门子欧姆龙三菱AB等主流PLC
* 网口内置交换机功能,也可同时采集不同网段PLC
* 自带双电源供电接口,内置看门狗
* 5KV隔离通讯,超强抗干扰能力
* 具备LED显示器,可显示通讯状态和故障代码

功能:
* 支持不同协议统一转成MODBUS TCP,RTU或者OPC
* 最多5路隔离485并行采集,解决轮询速度和抗干扰问题
* 对MODBUS从站协议实现不完整的仪表采集可完美兼容
* 支持不同PLC或者仪表之间交换数据,PLC不用增加通讯程序
* 交换数据可区分优先级,阀值,最大限度利用通讯带宽
* 巨控独有的优化打包读写策略,通讯速度更快
* 支持上位机和PLC不在一个网段采集,支持64位浮点
* 支持局域网WEB接口读取数据,适合第三方开发
* 丰富的逻辑和函数,可进行数据处理、计算、统计
* 通讯自诊断和故障恢复机制,具备多种调试手段
* 带权限控制,支持只读设置和程序下载保护,保证设备安全

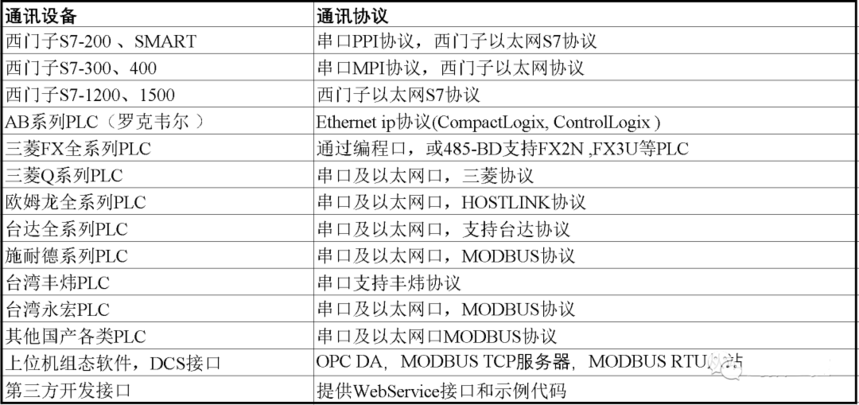

支持协议:

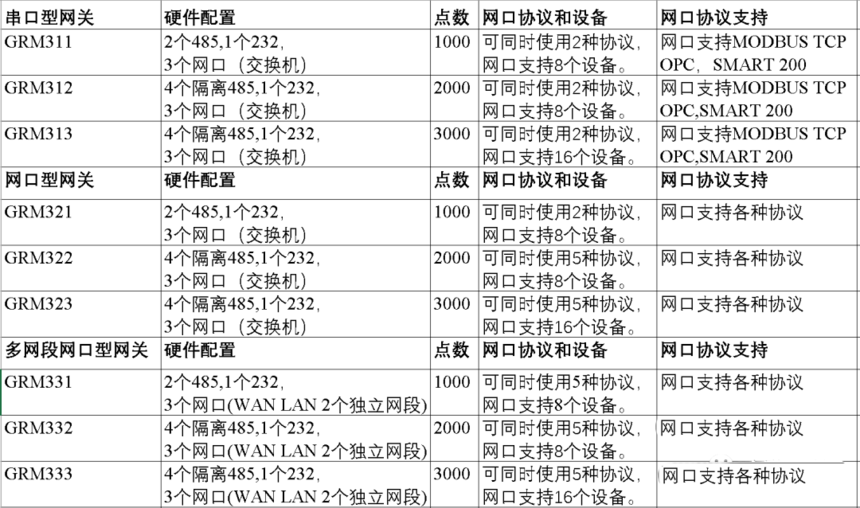

巨控GRM300协议网关产品选型:

13.png巨控GRM300协议网关应用:
场景A:西门子1500需要采集多个变频器和仪表数据
应用难点:编写轮询程序复杂,采集速度慢,使用单个串口现场干扰大
巨控方案:使用GRM300系列网关,最多5个隔离串口并行采集变频器和仪表
网口直接接1500 PLC,PLC无需添加任何代码
简单配置网关即可完成自动数据传输到指定数据区



场景B:上位机WINCC需要采集多个变频器和仪表数据
应用难点:上位机不支持MODBUS,采集速度慢,距离长,设备多,现场干扰大
巨控方案:使用GRM300系列网关,最多5个隔离串口并行采集变频器和仪表
网关网口直接接WINCC ,直接转成OPCSERVER协议,WINCC即可获取数据。


场景C:AB PLC和三菱Q PLC之间需要交换数据
应用难点:通讯协议不同,处于不同IP段,PLC无源程序修改
巨控方案:使用GRM300系列网关,2个网口分别接1756和三菱Q
网关内置了各种PLC协议
PLC无需添加任何代码,简单配置网关即可完成数据交换


场景D: 触屏需要连接多个变频器和PLC,仪表
应用难点:通讯协议不同,点位比较多,多个从站采集速度慢,干扰大
巨控方案:使用GRM300系列网关,5个隔离串口均可接变频器,仪表,PLC
网口也可以接各种PLC,
同时网口转成MODBUS TCP从站,地址映射成连续地址,供触屏读取,控制。


场景E: 工厂信息化平台需要获取各种PLC数据
应用难点:通讯协议不同,IT开发人员不熟悉PLC通讯,点位比较多,采集速度慢
巨控方案:使用GRM300系列网关,5个隔离串口均可接变频器,仪表,PLC
网关网口也可以接各种PLC
网关网口支持WebService接口,平台开发人员无需了解任何PLC通讯细节
可以用最简单的方式直接读写PLC数据






场景F: MODBUS从站需要被多个主站同时采集访问
应用难点: MODBUS从站无法实现多主站同时采集
巨控方案:使用GRM300系列网关,可以用2个串口接多个MODBUS从站,采集数据
然后将其他3个串口配置成MODBUS从站转发,供多个主站同时采集数据
GRM300具备内部缓冲采集,多个主站采集从站数据速度和单个无差别。
网口也支持MODBUS TCP转发,支持最多4个客户端。


场景G:需要从上位机组态软件或者DCS系统获取数据
应用难点:第三方软件或者控制器无法直接支持通过OPC从上位机获取数据,
巨控方案:使用GRM300系列网关,直接从上位机OPCSERVER获取数据,转换成MODBUS接口或者WEBSERVICE(HTTP POST GET)接口,
供第三方读写。支持WINCC,IFIX,INTOUCH,浙大中控,和利时DCS等任何支持OPC接口的系统。


×
