在工业自动化数字化转型进程中，西门子PLC（如S7-200 SMART、S7-1200/1500系列）作为现场控制核心，其运行数据的远程采集的是实现设备远程监控、故障预警、生产优化的关键。传统有线采集方式存在布线繁琐、户外场景无法覆盖、跨区域运维不便等痛点，而广州巨控GRM系列远程模块凭借高兼容性、零代码部署、高稳定性优势，成为西门子PLC远程数据采集的优选解决方案。本文结合巨控核心产品，详细拆解西门子PLC远程数据采集的实现原理、分步操作流程及注意事项，全程贴合实操，助力工业企业快速落地远程采集方案，适配www.hnjukong.com工业自动化技术传播需求。

一、核心适配方案：西门子PLC与巨控产品选型（精准匹配，无需改造）

西门子PLC不同系列（串口/网口）接口特性不同，广州巨控针对性推出适配型号，无需修改PLC原有程序，直接实现数据采集，选型精准高效，覆盖各类工业场景，具体适配如下：

1.       西门子S7-1200/1500（网口型）：优先选用巨控550，支持有线+全网通4G双网络，2路网口直接对接PLC以太网口，内置S7 TCP协议驱动，无需额外协议转换，适配中小型场景及户外无有线网络环境；

2.       西门子S7-200/S7-200 SMART：选用巨控GRM240系列，通过RS485串口/网口对接PLC，支持PPI/ S7_SMART_TCP协议解析，操作简单、性价比突出。

核心优势：所有巨控模块均内置西门子全系列协议驱动，无需编程，即插即用，采集数据涵盖PLC开关量、模拟量、寄存器数据，支持断点续传，确保数据不丢失。

二、西门子PLC远程数据采集实现核心原理

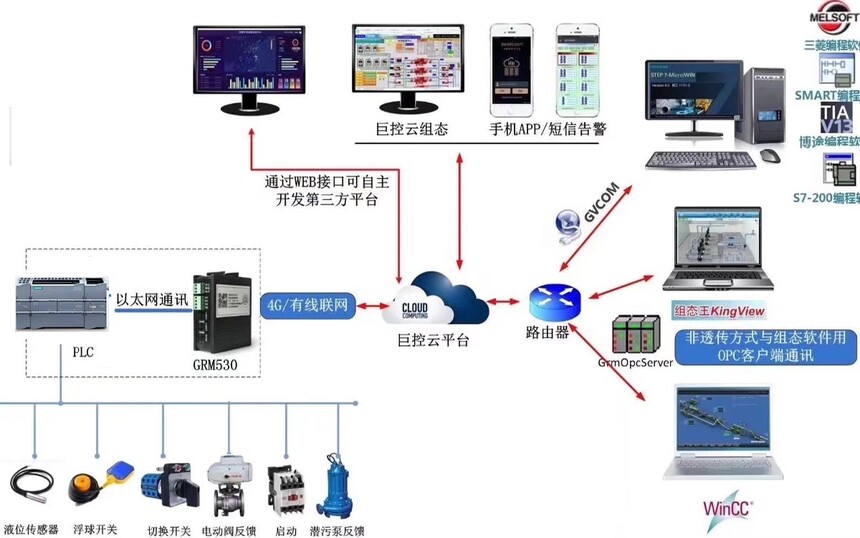

远程数据采集的核心是搭建“现场PLC-巨控模块-巨控云平台-终端”的全链路数据闭环，本质是通过巨控模块充当“协议转换+数据传输”桥梁，实现三大核心步骤：

1.       数据采集：巨控模块通过网口/串口与西门子PLC建立本地连接，解析S7 TCP、PPI等专属协议，实时采集PLC内部运行参数（如温度、压力、设备启停状态、故障代码等）；

2.       数据传输：模块通过有线、4G或WiFi网络，将采集到的数据经AES-256加密后，上传至巨控云平台，支持多链路冗余切换，网络中断时自动缓存数据，恢复后补传；

3.       数据展示与管理：工作人员通过电脑客户端、手机APP或网页，登录巨控云平台，即可实时查看采集数据、历史曲线，设置报警阈值，实现数据可视化管理[。

关键亮点：采集过程采用只读模式，不干扰PLC原有控制逻辑，确保生产安全，同时无需固定IP、无需端口映射，大幅降低部署门槛。

三、分步实操：西门子PLC远程数据采集实现流程（以GRM242Q-C为例）

以应用最广泛的西门子S7-200 SMART（网口型）为例，结合巨控GRM242Q-C，全程4步完成远程数据采集，新手可直接上手，无需专业编程基础[2][3]。

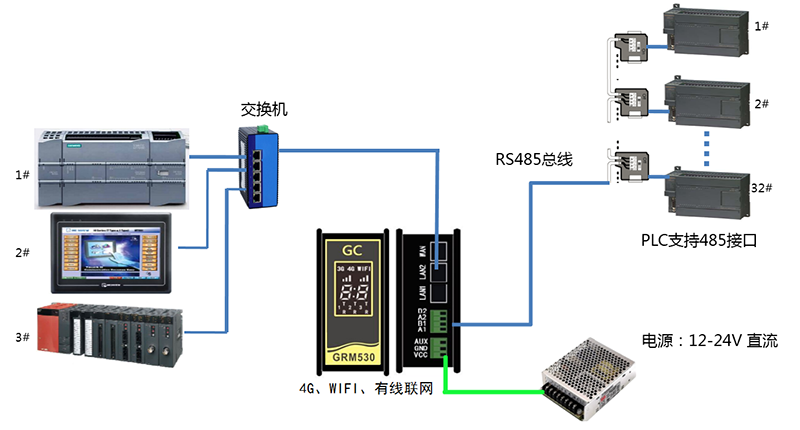

步骤1：硬件连接（搭建现场通信链路）

核心是完成PLC与巨控模块的物理连接，确保本地数据互通，操作简单，无需专业工具：

•          网口对接：用标准网线，一端连接西门子S7-200 SMART的以太网口，另一端连接GRM242Q-C的LAN口，确保接口插紧，避免接触不良；

•          网络接入：无有线网络，插入开通流量的工业级4G SIM卡，模块自动拨号联网；

•          供电配置：模块采用DC24V供电，可直接取用PLC开关电源，接线时注意正负极防接反，工业现场做好接地处理，避免电磁干扰影响采集稳定性。

步骤2：模块配置（协议适配，零代码操作）

使用巨控免费配置软件GRMDEV（可从www.hnjukong.com下载），完成模块与西门子PLC的协议适配，全程图形化操作：

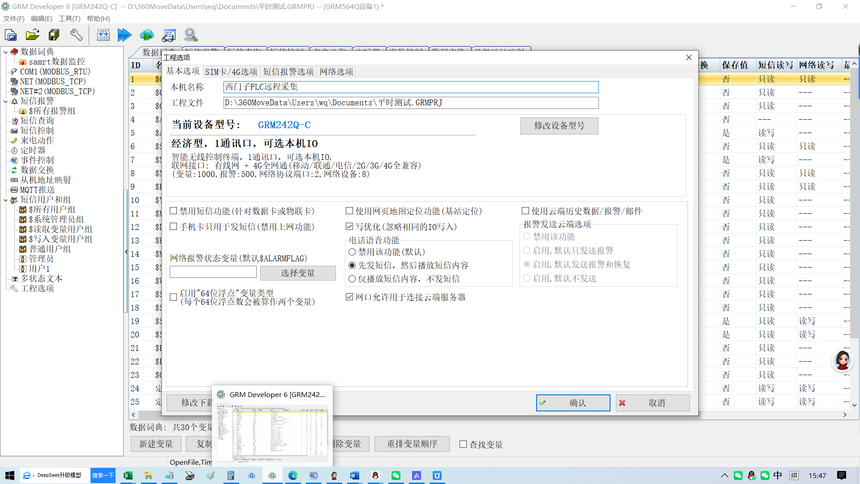

•          软件安装与工程创建：下载并安装GRMDEV软件，打开后新建工程，选择模块型号“GRM242Q-C”，输入工程名称（如“西门子PLC远程采集”）；

•          通讯参数配置：点击“NET”图标，选择通信协议为“西门子S7 SMART TCP”，输入PLC的IP地址（与模块LAN口处于同一网段，如192.168.1.10），；

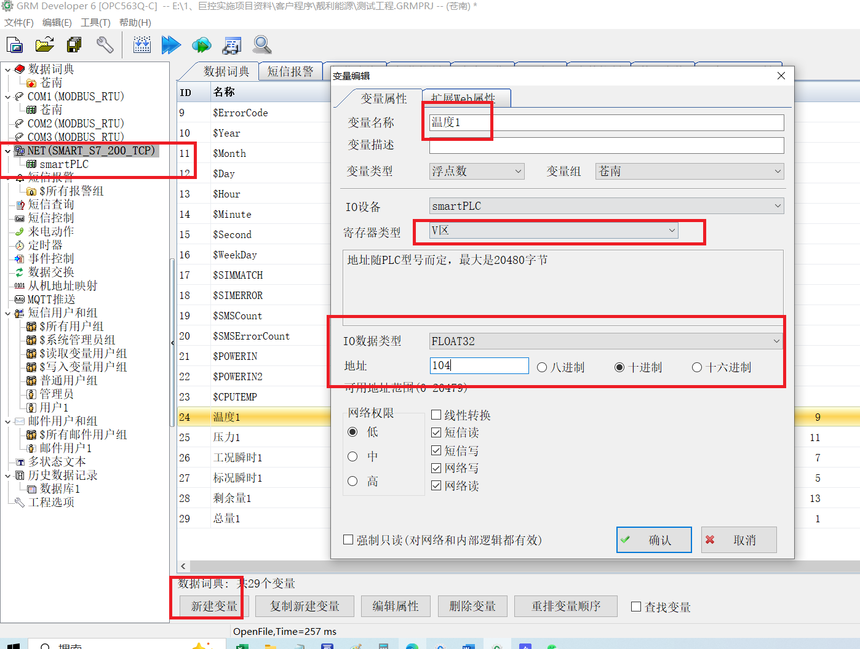

•          采集变量配置：进入“数据词典”，新建变量，关联西门子PLC的寄存器地址（如温度对应DB1.DBW0、设备启停对应I0.0），设置变量名称、数据类型，完成采集参数配置，无需编写任何程序。

步骤3：云平台绑定（搭建远程数据管理中心）

巨控云平台是远程数据采集的核心枢纽，负责数据存储、展示与管理，绑定步骤简洁，无需专业运维：

•          平台注册：登录巨控云平台（www.yunplc.com）或“巨控远程”手机APP，完成注册并实名认证；

•          设备绑定：输入GRM242Q-C模块外壳的SN码（唯一标识）和密码，就可实时查看模块在线状态、网络信号强度[2][3]；

步骤4：远程采集与数据管理（实现全流程管控）

云端上线完成后，即可实现西门子PLC数据的远程采集与管理，支持多终端访问，适配不同运维场景：

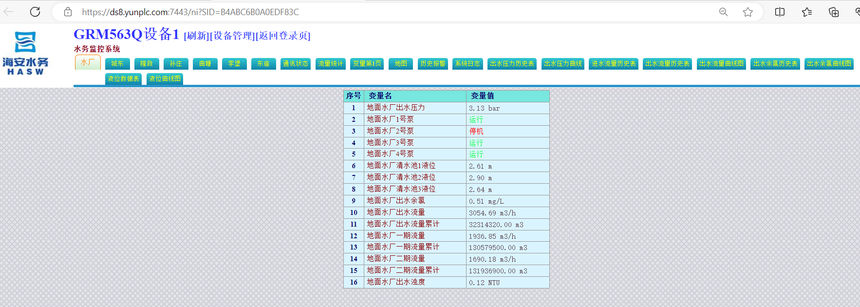

•          实时采集：登录云平台或手机APP，即可查看西门子PLC的实时运行数据，数据刷新周期≤1秒，清晰展示变量名称、数值、采集时间；

•          历史数据查询：支持查询近1年的采集数据，可导出Excel格式，用于生产分析、故障追溯；

•          多设备管理：若有多台西门子PLC，可免费申请用户组，在云端添加多个巨控模块，实现集中采集、统一管理，实时监控所有设备运行状态；

•          进阶功能：若需对接WinCC、组态王等组态软件，可在云平台开启OPC DA/UA服务，完成数据对接，实现更灵活的可视化监控。

四、实操注意事项（避坑关键，确保采集稳定）

1.       协议匹配：确保巨控模块选择的通信协议与西门子PLC型号一致（网口PLC选S7 TCP，串口PLC选PPI），参数（IP、波特率）与PLC完全匹配，否则会导致采集失败[2][5]；

2.       网络保障：工业场景优先选用有线网络（低延迟、高稳定），户外场景选用工业级4G物联网卡，定期检查SIM卡余额，避免流量耗尽导致采集中断；

3.       数据安全：巨控模块采用三重安全防护（加密传输、身份认证、IP黑白名单），避免采集数据泄露，无需担心PLC被非法访问；

4.       数据延迟：PLC数据采集后，云平台同步需1-2秒，属于正常现象；若刚完成配置未查到数据，可等待1分钟后刷新，或检查模块网络状态；

5.       后期维护：定期通过GRMDEV软件检查模块运行状态，更新软件版本，确保采集功能稳定；若出现采集异常，可重启模块或联系巨控技术支持排查。

五、总结

结合广州巨控GRM系列产品，实现西门子PLC远程数据采集，无需复杂编程、无需改造原有设备，通过“硬件连接-模块配置-云端绑定-数据管理”4步即可快速落地，完美解决传统有线采集的痛点。无论是中小型场景的单台PLC采集，还是中大型场景的多设备集群采集，巨控产品都能精准适配，确保数据采集实时、稳定、安全。

该方案广泛应用于西门子PLC控制的生产线、户外泵站、无人值守机房等场景，助力企业打破地域限制，实现设备远程管控，降低运维成本、提升生产效率。如需获取巨控模块选型指南、GRMDEV软件下载链接及详细配置视频，可登录www.hnjukong.com查询，或联系巨控技术支持（巨控王工：15307483969）获取一对一实操指导。
