在工业自动化场景中，PLC作为核心控制单元，其运行状态的实时监测与异常报警直接关系到生产安全与效率。传统报警方式依赖现场声光提示或上位机监控，存在响应滞后、无人值守时漏报等问题，而PLC短信报警可实现异常信息直达运维人员手机，做到“秒级响应、精准通知”。本文结合广州巨控GRM系列远程模块，提供一套完整、可直接落地的PLC短信报警实操方案，涵盖选型、硬件连接、软件配置、测试优化全流程，新手也能快速上手，助力工业现场实现无人值守式智能报警。

本文适配广州巨控全系列支持短信报警的模块，重点以应用最广泛的GRM240、GRM550系列为例，兼容西门子、三菱、欧姆龙等主流品牌PLC，无需复杂编程，零代码部署，完美适配污水处理、工厂自动化、电力能源等多行业场景，切实解决工业现场报警不及时、运维效率低的痛点。

一、 方案核心组件选型（广州巨控产品为主，精准适配实操需求）

PLC短信报警系统的核心是“PLC+巨控远程模块+通讯网络+终端接收设备”，组件选型直接决定报警稳定性，以下为实操最优选型方案，避开选型误区，确保兼容性和实用性。

1. 核心通讯模块：广州巨控GRM系列（必选）

推荐型号：GRM240、GRM550系列（优先GRM550，升级款支持多协议、远程调试，平替旧款GRM530，性价比更高），两款均支持短信、语音、微信多渠道报警，适配绝大多数工业场景，具体选型区别如下：

•      GRM240系列：适合基础报警需求，自带IO点可直接连接传感器，支持短信报警、手机APP监控，无需复杂配置，适合小型PLC现场（如单机设备、小型生产线）；

•      GRM550系列：适合中大型工业场景，支持PLC远程组态、梯形图下载调试，内置加密算法保障数据安全，可管理3000个数据点，支持批量导入变量，适配多PLC联动报警（如整条生产线、大型机房），细分型号GRM551（支持组态监控+短信）、GRM552（支持远程调试+短信），可根据是否需要远程调试选型。

关键注意点：模块需插入标准SIM卡（流量卡不支持短信功能，需选择支持短信的手机卡，建议开通流量套餐，用于模块联网调试）。

2. 辅助组件（按需搭配，确保实操顺畅）

•      PLC：支持西门子、三菱F、欧姆龙等主流品牌，无需修改原有PLC程序，直接通过通讯接口对接巨控模块；

•      通讯线缆：根据PLC接口选择——以太网接口PLC（如西门子S7-200 SMART）用网线，串口PLC（如三菱FX系列）用RS485通讯线缆（建议选择屏蔽电缆，减少工业干扰）；

•      电源适配器：DC24V，建议并联UPS备用电源，避免市电断电后模块无法发送报警短信；

•      辅助配件：GSM天线（增强信号，适合工业现场信号薄弱区域）、固定支架（用于模块安装在PLC柜内）。

二、 硬件连接步骤（实操重点，图文级细节，对照即可操作）

硬件连接核心是“PLC与巨控模块通讯对接+模块供电+SIM卡安装”，步骤清晰，无需专业电工，PLC工程师可独立完成，重点注意通讯线缆接线极性，避免接反导致通讯失败。

步骤1：模块安装与SIM卡部署

1.    将巨控GRM模块固定在PLC柜内合适位置，确保模块通风良好，远离强干扰设备（如变频器）；

2.    关闭所有设备电源（安全好），将标准SIM卡插入模块的SIM卡槽，按压固定，确保接触良好，插入后可轻轻拨动确认，避免松动；

3.    安装GSM天线，将天线接口拧紧，天线放置在PLC柜外部或靠近窗口位置，确保信号强度（后续可通过软件查看信号值，≥20dBm为正常）。

步骤2：PLC与巨控模块通讯连接（分两种接口，适配不同PLC）

重点区分以太网接口和RS485串口连接，两种方式二选一，根据自身PLC接口类型选择，实操中需注意IP网段或波特率匹配。

方式1：以太网接口连接（推荐，适配西门子S7-200 SMART、S7-1200等）

1.    用网线连接PLC的以太网口与巨控模块的LAN口；

2.    设置PLC与模块的IP地址为同网段，例如：PLC IP设为192.168.1.10，模块LAN口IP设为192.168.1.11（后续软件配置需用到该IP）；

3.    确认网线连接牢固，可通过网线指示灯判断（指示灯常亮或闪烁为正常连接）。

方式2：RS485串口连接（适配三菱FX系列、欧姆龙CP系列等）

1.    若PLC无RS485接口，需先安装RS485扩展卡（如三菱FX3U-485BD）；

2.    用RS485通讯线缆连接PLC的RS485接口（A、B端子）与巨控模块的COM1口（对应A、B端子），重点注意：A接A、B接B，严禁接反，否则无法通讯；

3.    记录PLC的串口参数（波特率、数据位、停止位、校验位），默认建议设为9600bps、8位数据位、1位停止位、无校验（后续软件配置需匹配）。

步骤3：电源连接（保障供电稳定，避免报警中断）

1.    用电源线连接巨控模块的电源接口（DC24V+、DC24V-），确保正负极接对，严禁反接（会烧毁模块）；

2.    将电源适配器接入市电，若现场市电不稳定，可并联UPS备用电源，确保市电断电后，模块仍能正常工作并发送断电报警短信；

3.    接通电源

三、 软件配置步骤（核心实操，零代码，用巨控专用软件配置）

软件配置是实现短信报警的关键，全程使用广州巨控官方免费配置软件GRMDEV（或DEV6），无需编写PLC程序，通过图形化界面完成参数设置、变量关联、报警规则配置，步骤如下，每一步均标注实操要点，避免出错。

步骤1：软件安装与模块连接

1.    下载并安装广州巨控GRMDEV配置软件（可从广州巨控官网或www.hnjukong.com下载，免费无插件）；

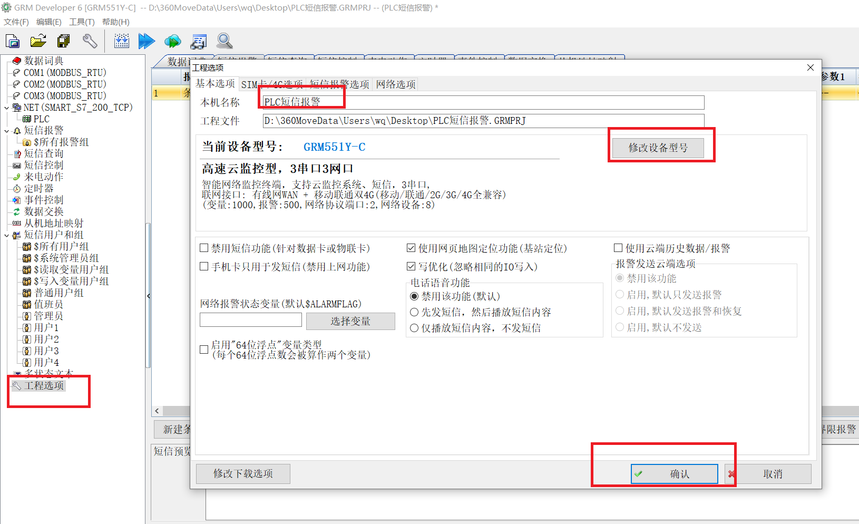

2.    打开软件，点击文件菜单中的“新建工程”，选择对应巨控模块型号（如GRM550），输入工程名称（如“车间PLC短信报警”），点击“确定”；

3.    连接模块与电脑：用网线连接电脑与巨控模块的LAN口，电脑的IP模块LAN口IP地址确保在同一个网段。

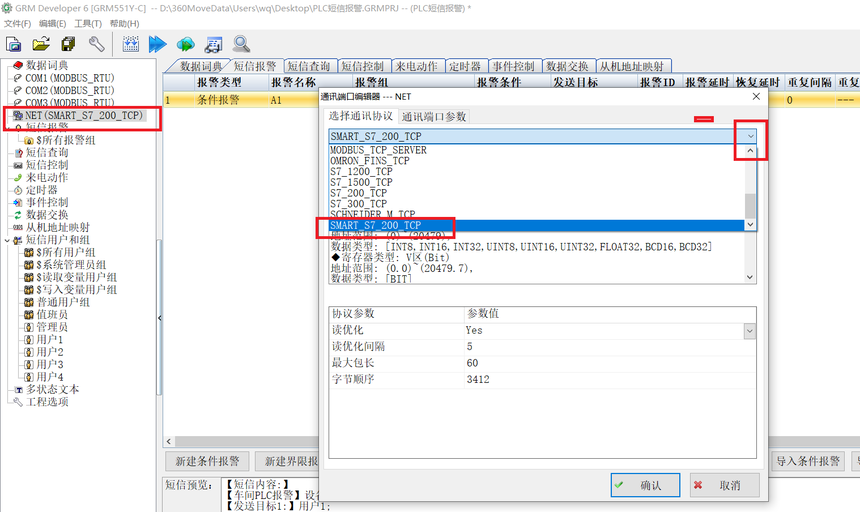

步骤2：PLC通讯参数配置（匹配硬件连接，确保数据采集正常）

1.    在软件左侧导航栏点击“NET”图标，进入通讯参数配置界面；

2.    选择PLC对应协议：以太网连接选择“SMART_S7_200 TCP”（西门子）、“MELSEC FX TCP”（三菱）；RS485串口连接选择“MELSEC FX”（三菱）、“OMRON HostLink”（欧姆龙），按需选择；

3.    配置通讯参数：以太网连接输入PLC IP地址（如192.168.1.10）；串口连接输入PLC串口参数（波特率、数据位等，与硬件连接时设置一致）；

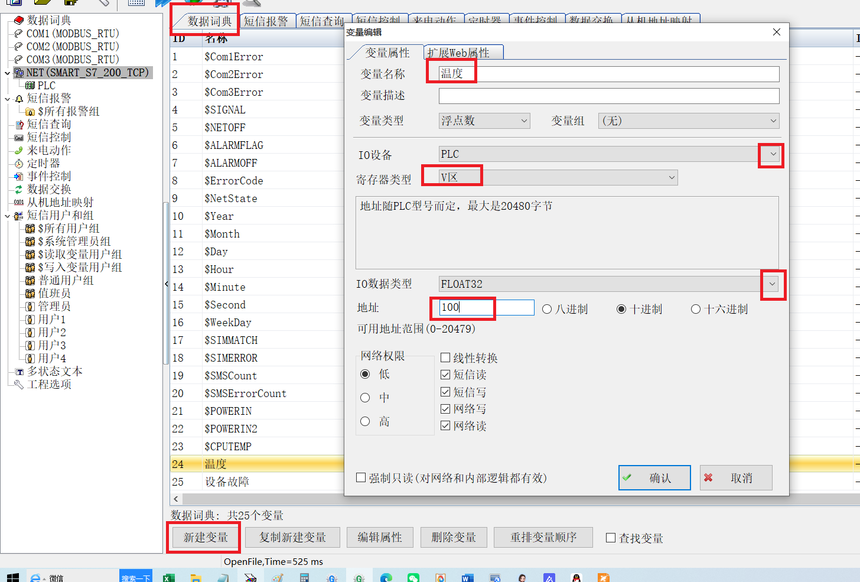

步骤3：变量关联与数据采集（绑定PLC报警信号）

变量关联即把PLC中需要监测的报警信号（如设备故障、温度超限）与巨控模块建立关联，让模块能实时采集PLC的状态数据，步骤如下：

1.    在软件左侧导航栏点击“数据词典”，点击“新建变量”，输入变量名称（如“温度值”“设备故障信号”），选择变量类型（开关量/模拟量）；

2.    关联PLC寄存器地址：开关量（如设备故障信号）选择PLC地址（如I0.0，代表PLC的输入点0.0，故障时为1）；模拟量（如温度值）选择PLC寄存器地址（如V100，数据类型设为FLOAT）；

3.    支持批量导入变量，若需监测多个信号，可整理变量表格批量导入，最多可管理3000个数据点，节省配置时间；

4.    变量配置完成后，点击“保存”，模块将实时采集这些变量的数值，可在软件“实时监控”界面查看，确认数据采集正常。

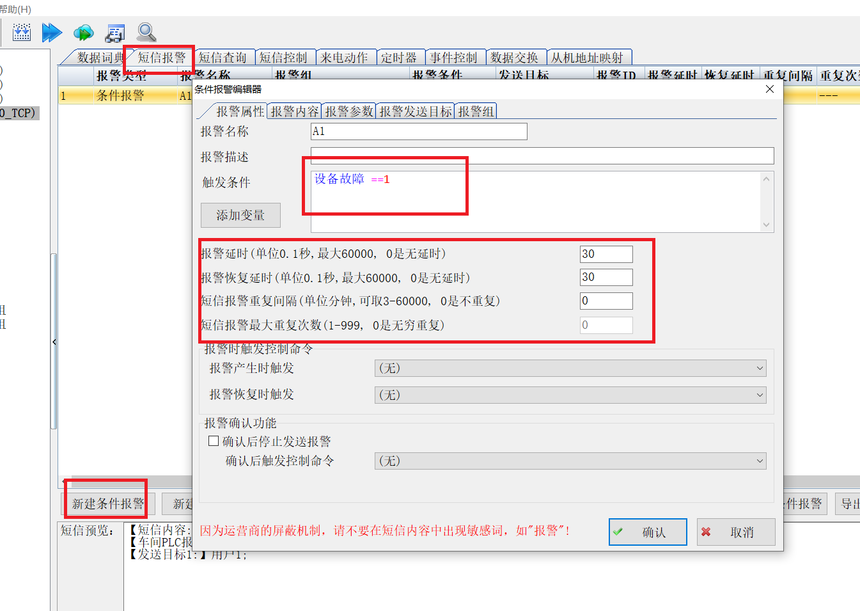

步骤4：短信报警规则配置（核心步骤，设置报警触发条件与短信内容）

该步骤决定“何时报警、报警发什么内容、发给谁”，可根据现场需求灵活配置，支持开关量、模拟量报警，以及分级报警、重复提醒等高级功能，实操如下：

1.    在软件上面的导航栏点击“短信报警”，点击“新建报警”，输入报警名称（如“温度超限报警”“设备故障报警”）；

2.    设置报警触发条件（关键）：

￮     开关量报警：如“设备故障信号 == 1”（即PLC的I0.0为1时，触发报警）；

￮     模拟量报警：如“温度值 > 80℃ AND 压力值 < 0.5MPa”（支持逻辑运算，可设置复杂报警条件）；

￮     报警延时设置：建议设置5-10秒（单位0.1秒，即50-100），避免因信号瞬时波动导致误报警，例如温度超限持续5秒后再触发报警。

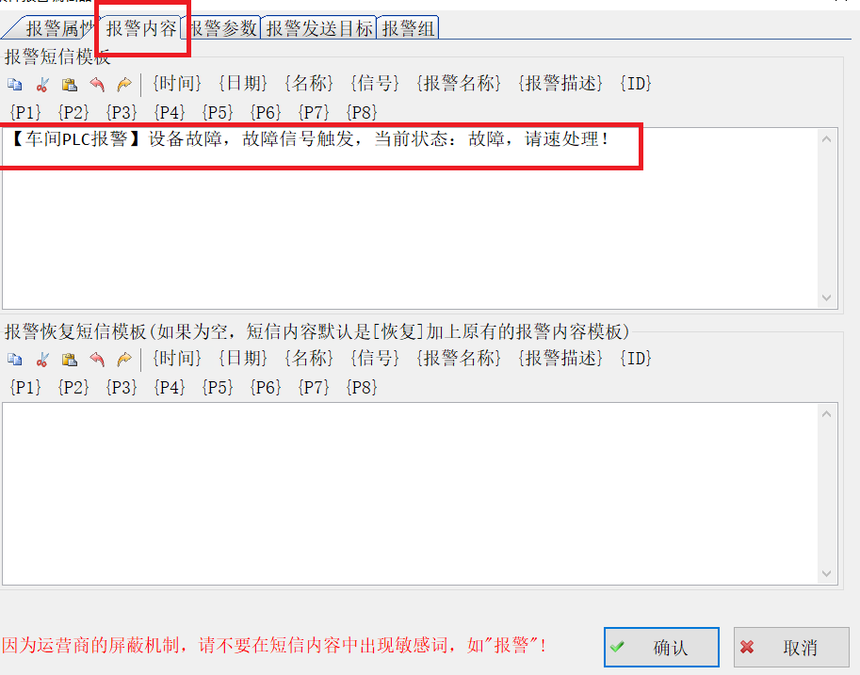

3.    编辑报警短信内容（支持动态插入变量，直观易懂）：

￮     模板示例1（开关量）：“【车间PLC报警】设备故障，故障信号触发，当前状态：故障，请速处理！”；

￮     模板示例2（模拟量）：“【车间PLC报警】温度超限：当前温度{温度值}℃，超出设定阈值80℃，请及时排查！”；

￮     实操要点：短信内容可插入变量、设备名称，字数控制在70字以内，避免超出短信字数的限制。

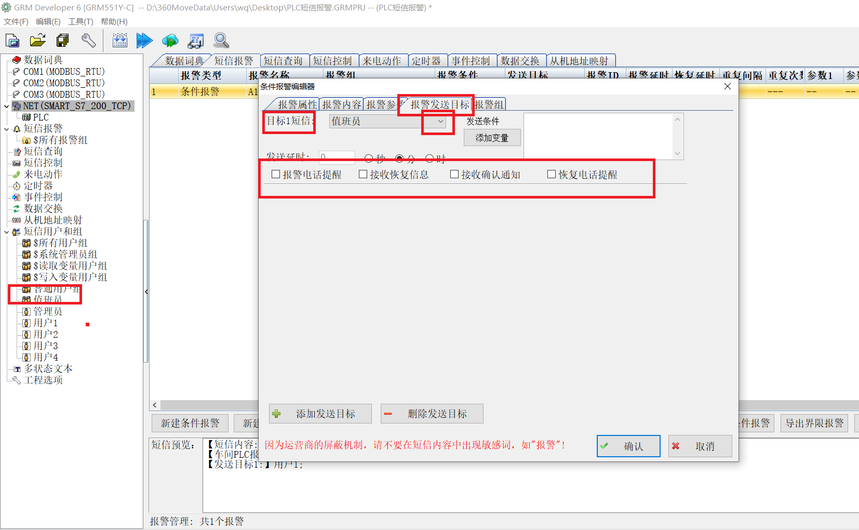

4.    接收人管理（支持多用户、分组群发）：

￮     点击“新建用户组”（如“运维组”“管理组”），添加接收人手机号码（最多120个），可分组设置不同报警的接收人（如重要报警同时发给运维组和管理组）；

￮     支持远程修改接收人号码，无需现场调试，后续可通过巨控云平台或手机APP修改；

￮     高级设置：勾选“电话提醒”，报警时模块会自动拨打接收人电话（振铃提醒，30秒后自动挂断）；设置“重复发送间隔”（如30分钟），报警未恢复时重复提醒，避免漏报；勾选“接收恢复短信”，设备恢复正常时发送确认通知。

5.    点击“保存报警”，完成单条报警规则配置，若有多个报警需求，重复上述步骤新建即可。

步骤5：配置下载与模块激活

1.    所有配置完成后，点击软件工具caidan “下载”，将配置文件下载到巨控模块中，下载过程中不要断开电源或网线，提示“下载成功”即完成配置；

2.    模块激活：若模块为首次使用，需通过巨控云平台  修改密码激活（www.yunplc.com），激活后即可实现远程管理。

四、 测试与优化（实操验收，确保报警稳定可靠）

配置完成后，必须进行全面测试，排查可能出现的问题（如误报警、短信发送失败），确保现场使用稳定，测试步骤如下，覆盖常见场景：

1. 基础报警测试（核心测试）

•      开关量报警测试：短接PLC的I0.0输入点（模拟设备故障），等待5-10秒（报警延时），查看接收人手机是否收到报警短信，同时检查模块是否拨打提醒电话；

•      模拟量报警测试：通过PLC程序强制V100（温度值）为85℃（超出设定阈值80℃），确认是否触发报警，短信内容中的变量值是否准确；

•      恢复测试：取消PLC故障模拟（断开I0.0短接、将V100改为75℃），查看接收人手机是否收到恢复短信，确认报警状态是否自动解除。

2. 异常场景测试（避免现场故障漏报）

•      断电测试：切断市电，确认UPS备用电源正常供电，模块是否发送“市电断电”报警短信（需提前配置断电报警变量）；

•      信号薄弱测试：将模块移至信号较弱区域（信号值<20dBm），测试报警短信是否能正常发送，若发送失败，更换高增益天线；

•      多接收人测试：模拟报警，确认所有添加的接收人都能收到短信，分组发送是否符合配置要求。

3. 常见问题优化（实操避坑，快速排查）

•      短信发送失败：检查SIM卡是否欠费、是否支持短信功能，天线连接是否牢固，信号强度是否正常；

•      PLC通讯失败：检查通讯协议选择是否正确，IP网段或串口参数是否匹配，线缆接线是否牢固（RS485接口是否接反）；

•      误报警频繁：调整报警延时时间，增加报警死区（如温度死区设为1℃，避免温度在阈值附近波动导致误报）；

•      模块无法激活：检查模块序列号是否正确，网络是否通畅，若仍无法激活，联系广州巨控技术支持（文末附联系方式）。

五、 运维与技术支持（长期稳定运行保障）

1. 日常运维要点

•      定期检查SIM卡余额，避免欠费导致短信发送失败，建议设置SIM卡余额提醒；

•      通过巨控云平台或手机APP，远程查看模块运行状态、报警历史记录，导出报警报表（支持Excel格式）；

•      工业现场若有强干扰，检查屏蔽线缆的接地情况，确保通讯稳定。

2. 技术支持（快速解决实操问题）

若实操过程中遇到配置、连接、测试等问题，可通过以下方式获取支持：

•      广州巨控技术支持：15307483969（王工，微信同号），提供一对一实操指导；

•      官方资料：登录www.hnjukong.com，下载GRM系列模块操作手册、配置视频教程；

•      技术交流：加入PLC自动化技术交流群（添加上述微信，标注“姓名-单位”即可入群），与同行交流实操经验。

六、 方案优势与应用场景（贴合工业实际，凸显巨控产品价值）

1. 方案核心优势（对比传统报警，突出实操便捷性）

•      零代码部署：无需编写PLC程序，配置过程与触摸屏组态类似，PLC工程师可快速上手，缩短项目实施周期；

•      多渠道冗余报警：支持短信、语音、微信、邮件多渠道报警，即使网络中断，仍可通过短信报警，确保无漏报；

•      高兼容性：适配所有主流品牌PLC，巨控GRM系列模块可直接对接，无需额外添加转接设备；

•      远程管理便捷：通过巨控云平台、手机APP，可远程修改报警规则、添加接收人、查看报警历史，无需现场调试；

•      高可靠性：工业级设计，适应恶劣工业环境，支持UPS备用电源，断电仍能正常报警，年故障率低。

2. 典型应用场景

•      污水处理行业：用GRM240模块监测潜污泵状态，故障时发送“XX污水处理站潜水泵故障”短信，并拨打运维人员电话；

•      工厂自动化：用GRM550模块监控生产线温度、压力等参数，报警响应时间从2小时缩短至5分钟，减少停机损失；

•      无人值守机房：监测机房温湿度、市电状态，异常时及时发送报警，实现无人值守式管理；

•      电力系统：监控配电柜、变压器运行状态，过载、短路时发送报警，避免设备损坏。

七、 方案总结

本文基于广州巨控GRM系列模块，提供的PLC短信报警实操方案，涵盖选型、硬件连接、软件配置、测试优化全流程，全程以“实操落地”为核心，避开理论化表述，用户对照步骤即可完成部署。该方案无需复杂编程，兼容性强、稳定性高，可快速解决工业现场报警不及时、漏报、运维效率低的痛点，适配多行业工业场景。

通过广州巨控GRM240、GRM550系列模块的强大功能，可实现PLC报警信息“秒级直达”，助力企业实现工业设备智能化远程监控，降低运维成本，提升生产安全。如需获取更详细的配置视频、模块选型表，可登录www.hnjukong.com下载，或联系广州巨控技术支持获取一对一指导。
