在工业生产场景中，西门子Smart PLC因性价比高、操作便捷、适配性强，被广泛应用于中小型生产线、泵站、环保设备、仓储物流等领域。但多数企业存在PLC设备分散部署（如多车间、多站点、跨区域分布）的问题，传统有线集中监控方案需铺设大量线缆，不仅施工周期长、成本高，还受地理环境限制，后期维护难度大，无法实现高效的集中管控。

针对这一痛点，广州巨控依托工业物联网核心技术，推出分散式西门子Smart PLC集中监控方案，以WinCC组态软件为监控核心，搭配巨控GRM系列4G无线模块，实现无需布线、远距离、高稳定的集中监控，无需复杂编程与网络配置，快速解决分散PLC管控难题，大幅提升运维效率、降低运营成本，登录www.hnjukong.com即可咨询方案详及定制服务。

一、方案核心定位与适用场景

本方案核心目标：解决分散式西门子Smart PLC“管控难、布线繁、成本高”的痛点，通过“WinCC组态+巨控4G无线传输+GRM系列模块”的组合，实现多个分散站点的西门子Smart PLC集中监控、数据采集、远程控制与故障预警，适配各类中小型工业场景，无需专业技术团队，快速落地部署。

适用场景：

•          多车间、多站点分散部署的西门子Smart PLC（集中管控；

•          户外、偏远地区（如山区泵站、野外环保监测点）PLC设备，无法铺设有线网络的场景；

•          老旧生产线改造，无需破坏原有布局，新增集中监控功能的场景；

•          需要实时采集PLC运行数据、远程修改参数、故障及时预警，实现无人值守的场景（如污水处理站、消防泵房、喷淋泵房）。

方案核心优势：无需布线，节省90%以上布线成本；4G无线传输，不受距离限制；WinCC组态可视化，操作便捷；巨控模块高兼容、高稳定，适配西门子全系列Smart PLC；全程免费技术支持，湖南省内24小时现场调试。

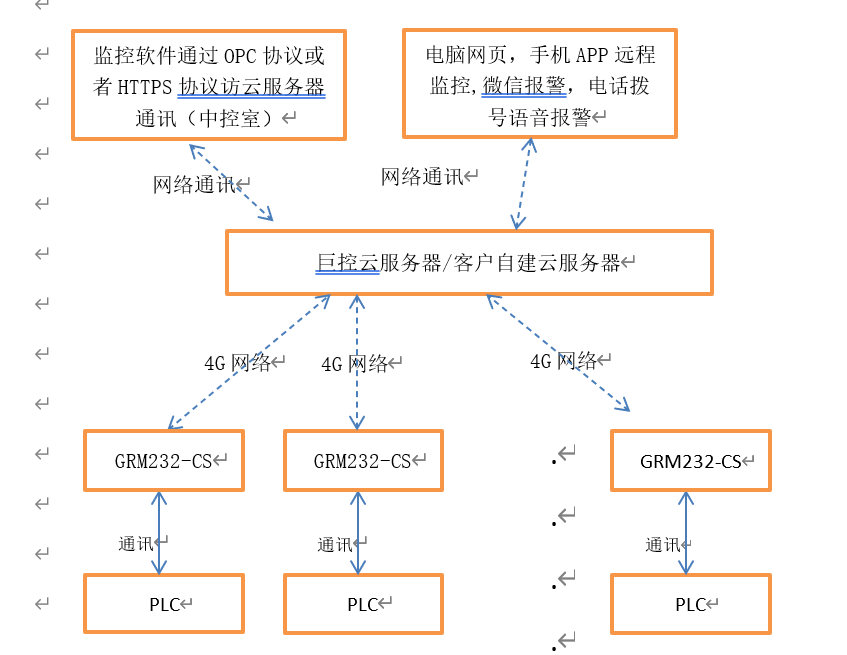

二、方案整体架构（四大层级，全流程闭环）

本方案采用“现场设备层+无线传输层+监控中心层+运维管理层”四层架构，各层级无缝衔接，依托广州巨控GRM系列4G模块实现数据加密传输，结合WinCC组态软件实现集中可视化监控，形成“采集-传输-监控-运维”全流程闭环，架构清晰、稳定可靠。

1. 现场设备层（核心：西门子Smart PLC+巨控GRM4G模块）

现场设备层是数据采集与控制的核心，主要由分散部署的西门子Smart PLC和巨控GRM系列4G无线模块组成，无需改造原有PLC设备，直接对接即可实现数据采集与指令下发[4][6]。

核心设备选型：

•          PLC设备：西门子Smart系列，支持S7 Smart TCP, MODBUS等协议，负责现场设备（传感器、变频器、阀门等）的控制与数据采集；

•          无线传输模块：广州巨控GRM242Q-C/GRM242Q-4D4I4Q（按需选型），作为PLC与监控中心的“无线桥梁”，内置西门子S7协议栈，可直接通过网口（支持Smart TCP）或RS485接口与西门子Smart PLC直连，无需修改PLC原有程序，实现协议转换；模块支持4G全网通（兼容移动、联通、电信），插入SIM卡即可自动联网，无需固定IP和域名，非技术人员也能快速部署。

连接方式：每个分散站点的西门子Smart PLC，通过网口或RS485接口与巨控GRM模块连接，模块接入现场传感器、执行器，实时采集PLC运行参数（如温度、压力、电机转速、开关状态等），同时接收监控中心下发的控制指令（如设备启停、参数修改）。

2. 无线传输层（核心：巨控4G无线传输+云平台）

无线传输层负责将现场PLC的数据加密传输至监控中心，解决分散站点远距离传输的难题，核心依托广州巨控4G无线传输技术与巨控云平台，确保数据传输稳定、安全、高效。

核心优势：

•          高稳定性：采用4G全网通传输，支持断线自动重连（断线后3秒内切换），搭配巨控云平台的加密通道，数据传输延迟低至200ms，满足工业实时监控需求，适配户外、偏远地区等复杂网络环境；

•          数据安全：采用AES-256加密算法+银行级加密机制，云平台通过赛门铁克安全认证，防止数据泄露、篡改，同时支持SIM卡绑定、设备序列号验证等多重安全机制[1][4]；

•          流量可控：支持数据智能压缩，流量消耗降低50%以上，典型场景下每月流量仅需100M，大幅降低运营成本；

•          灵活扩展：支持多站点、多PLC集中接入，可根据后期新增PLC数量，灵活增加GRM模块，无需重构系统。

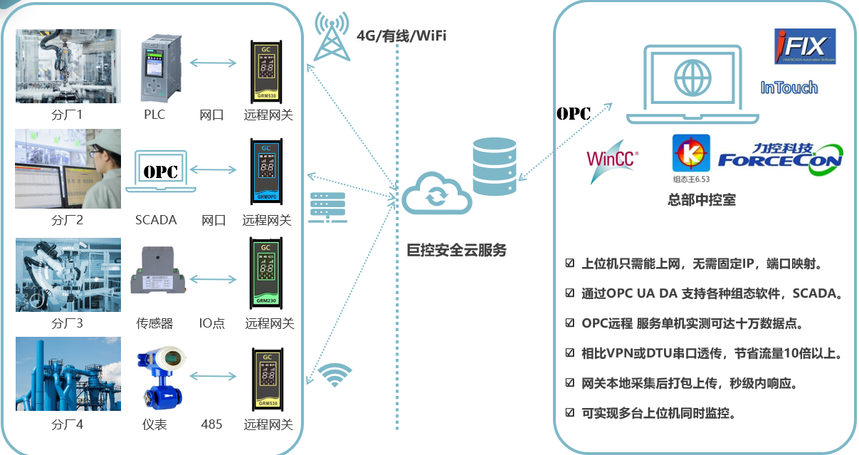

传输流程：现场GRM模块采集PLC数据后，通过4G网络加密上传至巨控云平台，云平台对数据进行解析、汇总，再同步至监控中心的WinCC组态软件；监控中心的控制指令，经云平台转发至对应站点的GRM模块，最终下发至西门子Smart PLC，实现双向数据交互[4][5]。

3. 监控中心层（核心：WinCC/组态王组态软件）

监控中心层是集中管控的核心，采用西门子WinCC/组态王组态软件，实现所有分散西门子Smart PLC的集中可视化监控、数据管理与控制操作。

WinCC组态核心功能（适配本方案）：

•          可视化监控：自定义组态画面，实时显示所有分散PLC的运行状态、参数数据（如模拟量、开关量），以图表、数值、指示灯等形式呈现，直观清晰，无需逐个站点排查；

•          数据采集与归档：自动采集各PLC的运行数据，支持历史数据查询、趋势分析，可导出数据报表，便于生产分析与故障追溯，支持SQL数据库存储历史数据，适合深度分析场景；

•          远程控制：通过组态画面，远程下发控制指令，如电机启停、变频器频率调节、PID参数修改等，操作与现场操控完全一致，实现无人值守；

•          故障预警：可设置参数阈值，当PLC运行数据异常（如温度过高、压力超标）或设备离线时，自动触发声光报警、弹窗提示，同时联动巨控云平台推送短信、电话报警，确保故障及时响应；

•          权限管理：支持三级用户权限分级（管理员、工程师、观察员），按岗位分配操作权限，防止误操作和恶意修改，保障监控系统安全。

关键配置：通过巨控提供的标准OPC接口，将WinCC组态软件与巨控云平台对接，无需复杂二次开发，即可实现WinCC与分散PLC的数据互通——WinCC作为OPC客户端，通过OPC通道读写西门子Smart PLC的数据，解决WinCC无法直接与S7-200 SMART稳定通信的难题，替代传统PC Access方案，提升通信稳定性。

4. 运维管理层（辅助：巨控云APP+网页端）

为提升运维便捷性，本方案搭配广州巨控云APP与网页端，实现“电脑+手机”双终端监控，运维人员无需值守监控中心，随时随地掌控设备运行状态。

核心运维功能：

•          移动端监控：下载“巨控云”APP，输入GRM模块SN编号和密码即可绑定设备，实时查看各PLC运行参数、故障报警，支持远程修改简单参数；

•          远程调试：通过网页端或APP，远程下载、修改PLC程序，无需现场奔波，大幅降低运维成本；

•          数据统计：自动统计各站点PLC运行时长、故障次数、能耗数据，生成运维报表，便于优化运维方案；

•          多用户管理：支持多运维人员账号管理，按权限分配管控范围，适合多部门协同运维[4]。

三、方案实施步骤（5步落地，简单高效）

本方案无需专业编程团队，依托广州巨控成熟的产品与技术支持，5步即可完成部署，施工周期短、成本可控，具体实施步骤如下：

1.       现场设备部署：将巨控GRM系列4G模块与各分散站点的西门子Smart PLC对接，通过网口（Smart TCP协议）或RS485接口连接，确保接线正确；模块插入4G SIM卡，安装天线增强信号，完成现场设备调试；

2.       GRM模块配置：使用巨控GRMDEV配置软件，选择PLC类型（西门子Smart系列），配置PLC IP地址或串口参数，将PLC寄存器地址与模块内部变量绑定，设置4G联网参数（如APN），完成模块与巨控云平台的对接；

3.       WinCC组态配置：安装WinCC组态软件，创建新项目，通过OPC接口对接巨控云平台，导入各PLC的变量信息，自定义组态监控画面（如设备状态图、参数趋势图、报警界面），设置参数阈值与报警规则；

4.       系统调试：启动WinCC组态软件与巨控云平台，测试数据传输是否正常、控制指令是否能顺利下发、报警功能是否正常触发，调试各站点PLC与监控中心的通信稳定性，优化数据刷新频率；

5.       交付运维：完成系统调试后，对企业运维人员进行简单培训（如WinCC操作、APP使用、故障排查），广州巨控提供7×24小时在线技术支持，湖南省内24小时现场维护，确保系统稳定运行。

四、方案核心优势（对比传统方案，凸显价值）

1. 成本优势：无需布线，大幅降低投入

传统有线集中监控方案，需铺设大量线缆、购置交换机等设备，布线成本占总投入的60%以上，且施工周期长（10-15天）；本方案采用巨控4G无线传输，无需布线，施工周期缩短至3-5天，节省90%布线成本，同时无需额外购置网络设备，后期维护成本降低50%。

2. 兼容性优势：完美适配西门子Smart PLC，无需改造

巨控GRM系列模块内置西门子S7协议栈，全面兼容西门子S7-200 SMART、S7-1200 SMART等全系列Smart PLC，无需修改PLC原有程序，无需额外添加网关，直接对接即可实现数据采集与控制，解决不同设备兼容性差的痛点；同时支持WinCC、力控等主流组态软件，无需二次开发，适配性极强。

3. 稳定性优势：工业级设计，适配复杂场景

巨控GRM模块采用工业级设计，工作温度覆盖-40℃~85℃，具备防潮、防尘、抗干扰能力（通过4KV脉冲群抗干扰测试），适配户外、高温、粉尘等复杂工业场景[5]；4G双链路冗余（可选），断线自动重连，数据传输延迟低至200ms，确保监控不中断；数据全程加密传输，保障数据安全。

4. 便捷性优势：操作简单，运维高效

WinCC组态界面直观易懂，无需专业编程知识，运维人员快速上手；巨控云APP+网页端，实现移动端运维，随时随地查看设备状态、处理故障，无需现场值守，大幅提升运维效率；远程程序下载、参数修改，减少现场运维工作量。

5. 服务优势：全程护航，售后无忧

广州巨控在湖南设有直属分公司，提供“方案定制-设备供应-现场调试-售后维护”全流程服务，7×24小时在线技术支持，湖南省内24小时现场响应，免费提供WinCC组态指导、GRM模块固件升级服务，解决企业后顾之忧。

五、方案应用案例（真实落地，佐证实力）

某食品加工厂，拥有3个生产车间、1个污水处理站，每个站点部署1台西门子S7-200 SMART PLC，分散在厂区不同区域，传统有线监控方案布线难度大、成本高，无法实现集中管控，运维人员需逐个站点排查，效率低下。

采用本方案后，每个站点部署1台巨控GRM242Q-C 4G模块，与西门子Smart PLC直连，通过4G无线传输数据，监控中心搭建WinCC组态平台，实现3个车间+1个污水处理站的PLC集中监控。运维人员通过WinCC组态画面，实时查看各PLC运行参数（如生产线转速、污水处理压力），远程控制设备启停，故障时及时接收报警提示，无需逐个站点巡检。

方案落地后，该工厂布线成本节省80%，运维效率提升60%，故障响应时间从小时级压缩至秒级，每年节省运维成本约5万元，获得企业高度认可。类似案例已广泛应用于环保、泵站、仓储等多个领域，充分验证了方案的稳定性与实用性[5]。

六、方案总结与选型建议

分散式西门子Smart PLC集中监控方案，通过“WinCC组态+巨控4G无线传输+GRM系列模块”的组合，完美解决了传统有线监控的痛点，实现了分散PLC的集中管控、远程运维，兼具成本低、稳定性高、操作便捷、兼容性强的优势，是中小型企业西门子Smart PLC智能化改造的优选方案。

选型建议（按需搭配，性价比最优）：

•          小型场景（1-5个PLC站点）：选用巨控GRM242Q-C模块，支持4G全网通、网口+RS485双接口，适配西门子Smart PLC，成本可控；

•          中型场景（5-20个PLC站点）：选用巨控GRM242Q-4D4I4Q模块，支持4G+有线双网冗余，新增4DI+4AI+4DO IO采集，可直接对接传感器，无需额外采集模块；

•          WinCC选型：纯西门子设备环境推荐TIA WinCC Unified Advanced版，开发效率高；多品牌混合环境推荐经典WinCC V7.5 RC版，兼容性更强。

广州巨控深耕工业物联网领域多年，拥有丰富的西门子PLC集中监控方案落地经验，可根据企业的PLC数量、部署场景、管控需求，提供定制化方案，全程护航方案落地。登录www.hnjukong.com，咨询专业技术团队，获取方案详细参数、设备报价及现场调试服务，让分散式西门子Smart PLC管控更高效、更便捷、更省心。
