一. 通过网口远程下载调试 PLC 梯形图
先利用模块内置的网页配置好 GRM 设备的 IP，然后在远程任何电脑上安装好巨控 GVCOM3 远程下载软件，即可对远程的 PLC 进行下载梯形图，和监控梯形图的操作。
模块出厂远程下载密码为 12345678登录网页 www.yunplc.com
修改远程下载密码后才可以使用 GVCOM。
请先启动 GVCOM，链接完毕，再打开 PLC 编程软件（如博途）开始使用。
二. 硬件安装和接口说明
1 GRM552Y-C外形安装尺寸图及接口说明
◆ LAN1、 LAN2 口：用于本地下载模块工程文件，连接带网口的 PLC 或触屏， 出厂默认 IP 为 192.168.1.240。
◆ WAN： 用于本地下载模块工程文件或者接入外网， 出厂默认 IP 为自动获取。
注意，网口网线请使用优质网线，长度不要超过 50 米。
◆ A1、 B1： COM1， 光电隔离 RS485 口，用于连接 485 接口的 PLC。
◆ A2、 B2： COM2， 光电隔离 RS485 口，用于连接 485 接口的 PLC。
◆ VCC， GND：电源输入口， DC 12~24V。 切勿直接接入 220V 电源。
◆ AUX：辅助电源输入。 用于双电源供电。
◆ COM3： RS232 口，用于连接具备 232 接口的 PLC
232 口的九针定义和电脑串口完全相同， 2 接收数据 RXD ， 3 发送数据 TXD， 5 信号地 GND。
◆ SIM 卡插槽： SIM 卡插在此处。向内按压 SIM 卡座黄色的推杆，即可弹出 SIM 卡抽屉。
注意：禁止在带电情况下拔插 SIM 卡。
◆ 4G 天线插座：插入 4G 天线
◆ WIIF 天线插座：插入 WIFI 天线， 仅支持 2.4G 频段 WIFI。
◆ 显示器 8 段数码管，显示系统状态和故障信息。
◆ RST 按钮：仅用于复位模块的 IP 地址

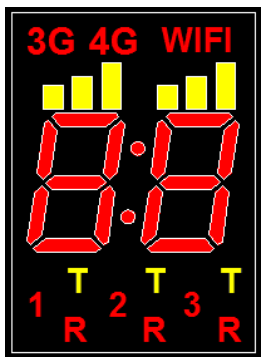

显示器显示内容如下:

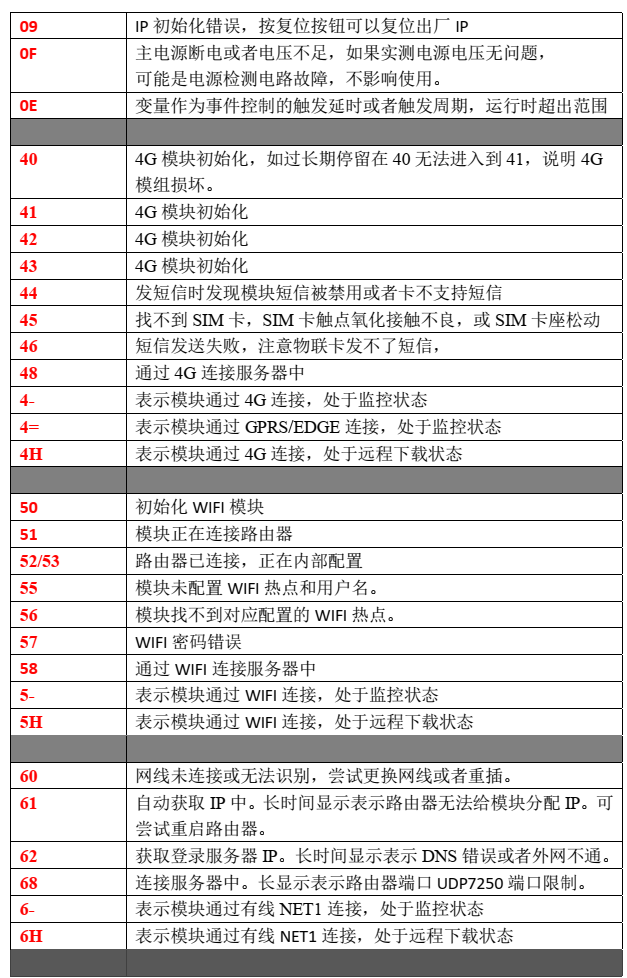

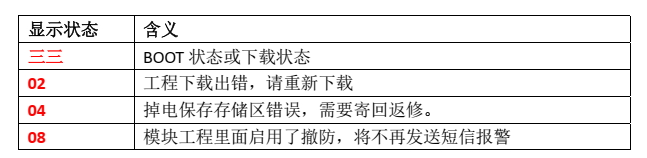

2 位红色数码管显示状态定义如下：
2 使用要求
1) 按照安装尺寸图、接口说明和电气连接图等图安装联机。把控制器安装在不会有雨雪、阳光暴晒的地方。
2) 电源DC 12~24V（标准配置不包含电源），功率要求12W以上。

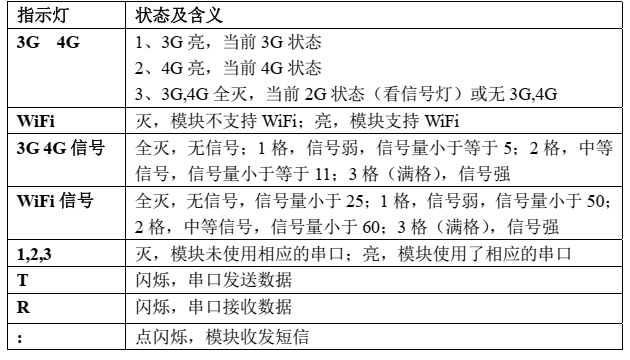

3) 本产品的天线不可被摘除或屏蔽。需要安装在至少中等信号的地方。信号强度由信号强度指示灯表示，详见指示灯说明。
三. 模块配置
1.1 电脑通过网线链接 GRM552Y-C设备
1. 给 GRM552Y-C接上 DC 12~24V 电源。
2. 电脑通过网线（出厂标配）直接和 GRM552Y-C 的 LAN 网口连接，或者电脑和 GRM552Y-C的 WAN 口插入同一交换机（路由器）。
用电脑通过 GRMDEV 配置 GRM552Y-C模块，需要保证电脑的 IP 和 GRM552Y-C的 IP 在同一个网段内。如果不在一个网段内， 请将电脑的 IP 设置成和 GRM530 一个网段。
出厂时， GRM552Y-C 的 LAN1 或者 LAN2 口的 IP 为 192.168.1.240 ，
WAN 口的 IP 为动态分配。 GRM552Y-CLAN 网口和 WAN 网口都可以用来本地局域网内下载模块的配置。比如电脑和模块 LAN 口连接，可以将电脑 IP 可以设置为 192.168.1.211，子网掩码 255.255.255.0。

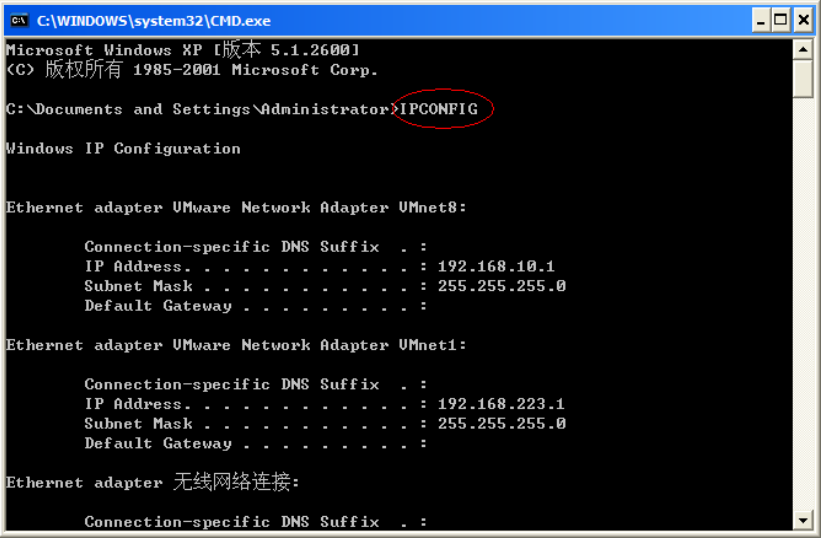

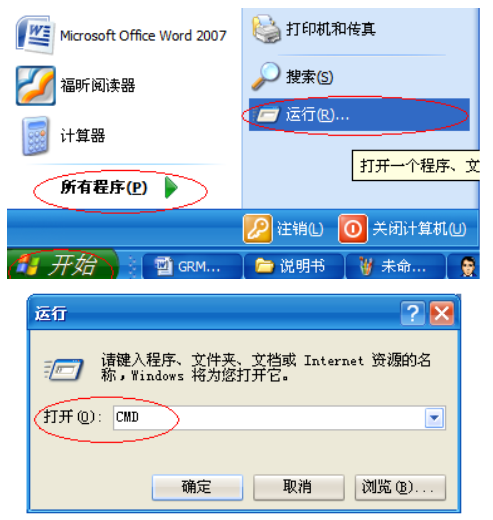

我们可以通过 IPCONFIG 命令来查看自己电脑上全部网络连接的 IP。一台电脑上可能有多个网络连接，比如无线网卡，有线网卡，这样你用 IPCONFIG 可以看到多个 IP，所以要区分清楚是哪个网络连接对应哪个 IP。
如果忘记了模块网口的 IP 地址，可以给 GRM552Y-C断电后，按住模块上的复位按钮，再重新启动。启动后，数码管会显示“三三”，松开按钮，然后再按住按钮 5 秒，等数码管闪烁显示“三三”时松开按钮即可复位模块为出厂的 IP。
1.2 本地修改 GRM552Y-C 网口 IP 的配置方法
如果用电脑要配置 GRM552Y-C 模块的网口的 IP，也要先保证电脑当前的 IP 和 GRM552Y-C 的 IP 在同一个网段内，然后在该电脑的 IE 浏览器输入模块的当前 IP 地址，点击“提交修改”，“重启模块” 即可修改模块 2 个网口的 IP 地址为新的地址。

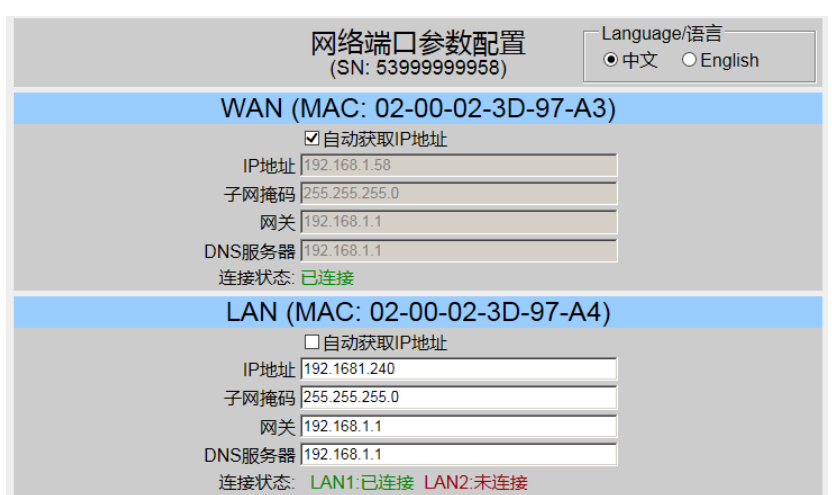

模块的 IP 在浏览器下图里面配置即可：
1.3 GRM552Y-C 网口连接外网配置方法
GRMGRM552Y-C可以通过 WAN 口接入外网。

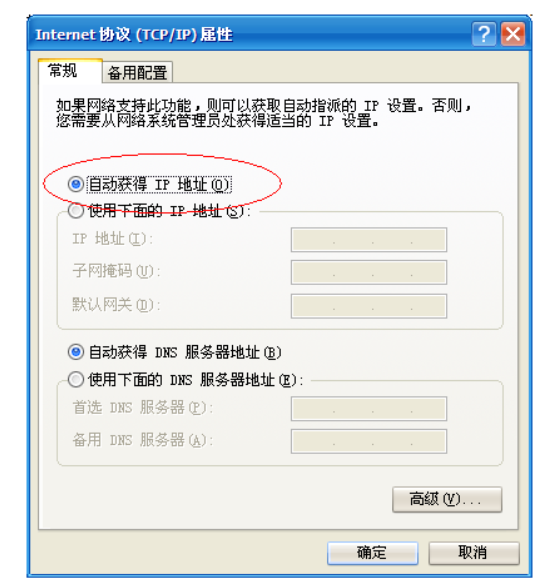

1：路由器如果允许 DHCP（动态主机配置协议），那么 WAN 网口 的 IP 选为“自动获取 IP 地址”即可。比如如果你的电脑是通过路由器上网（电脑 IP 的设置如下图），而该网络连接的 IP 是选的自动，那么说明该路由器允许 DHCP。
2：路由器如果不允许 DHCP，那么 WAN 网口 的 IP 请根据路由器的要求设置为和路由器相同网段，并且和局域网内其他主机的 IP 不冲突即可。
3：注意，有些企业路由器设置了网络权限，比如某些 IP 的设备才能连入外网或者某些 MAC 地址的设备才能连入外网，请联系网管。
1.5 PLC 端的准备
1. GRM552Y-C插上 3G/4G 卡，或者通过网线，连接因特网。
2. PLC 的网口和 GRM552Y-C的 LAN 网口连接。 不同的 PLC 连接方式有所不同，请参考后面各种 PLC 的下载方法。 注意不要连 WAN 口！
1.6 编程电脑端的准备

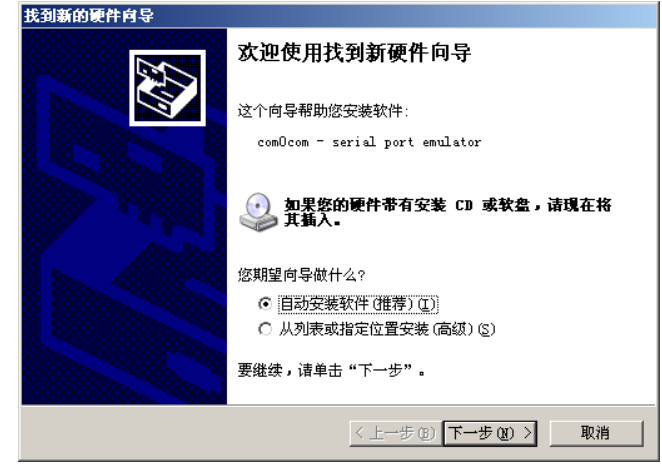

1. 全部按照默认选项，直接安装 GVCOM3。如果安装后出现如下图，点击下一步即可。
注意：安装过程中，务必关闭全部杀毒软件和防火墙！。

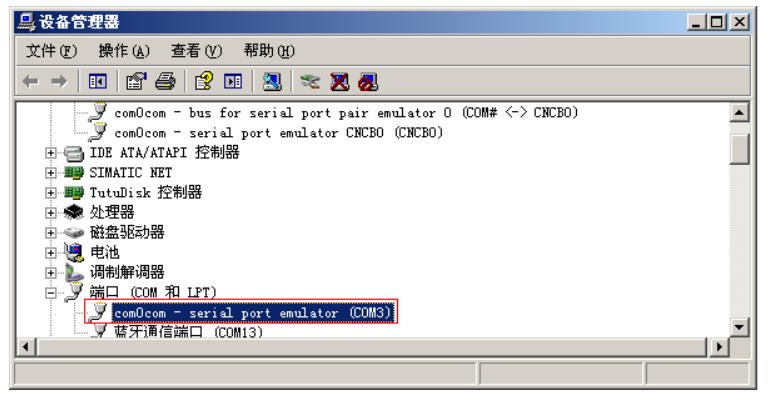

安装完毕后，在我的电脑设备管理器里面，出现如下的虚拟串口，表示驱动已经安装成功!
GVCOM 无法安装虚拟串口驱动的方法：结束 GVCOM 的任务。在设备管理器里面“其他设备”找到一个名为"com0com"的设备点右键“更新驱动程序”手工指定驱动位置为 GVCOM 的安装目录下 DRIVERS 子目录即可

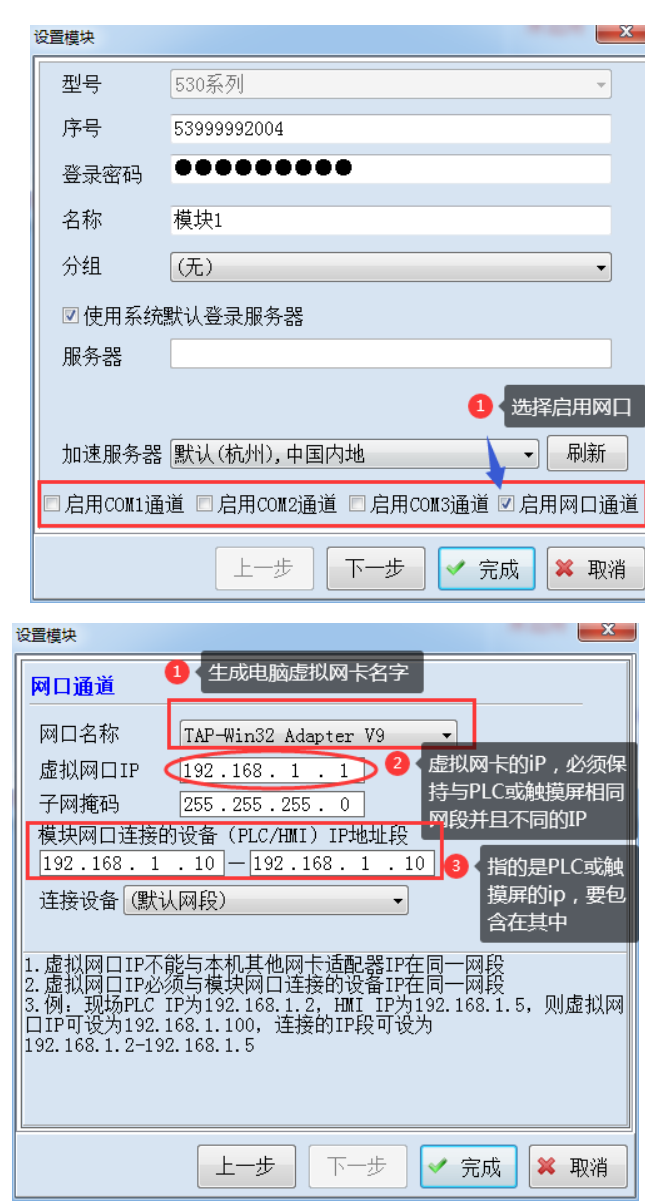

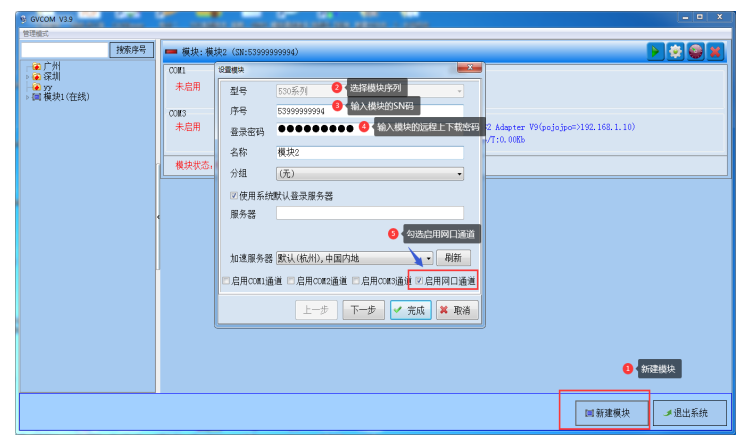

2. 安装完毕后，运行 GVCOM3，点击下面的“新建模块”，输入模块 11 位序号和密码即可。 远程下载密码出厂默认为 12345678.（必须登录网页修改密码后才可以使用 www.yunplc.com ）
3. 点击“下一步”，设置好相关参数，并确定即可。
如果你的 PLC 的编程口是通过 GRM 的网口连接，直接选中启用网口通道， 下一步， 出现网口通道。
网口名称： 选择安装好的虚拟网口 TAP-WIN32 Adapter V9,如果没有，点下拉框自动新建即可。
网口 IP： 该 IP 只要求和你远程 PLC 的 IP 一个网段，并且和其同网段的设备不冲突即可。如上图，和网口连接的远程 PLC 地址为 192.168.0.100，网口 IP 随便设置为该网段的一个 IP，和这些 PLC 不冲突即可。
子网掩码： 255.255.255.0。
网口连接设备的 IP 地址段： 也就是你要远程下载 PLC 的 IP(可以是一个 IP，如果有多个 PLC，也可以是一个IP 段)
连接设备： 选择默认网段。（后面介绍管理可以实现指定名字的设备与 IP）
GVCOM 里面设置的网口 IP 其实就是电脑上虚拟网卡的 IP，这个 IP 还有 GVCOM 中设置的网口连接设备的IP 地址，都不能和电脑上面任何网卡的 IP 在一个网段。
比如你电脑 IP 通过路由器或者无线上外网，获得的 IP 段是 192.168.10.X，那么你可以将 GVCOM 设置的客户端 IP、 PLC IP 设置到 192.168.0.X。 （最后一段地址 X 建议不要使用.1 或者 .255 之类的非常规 IP。）

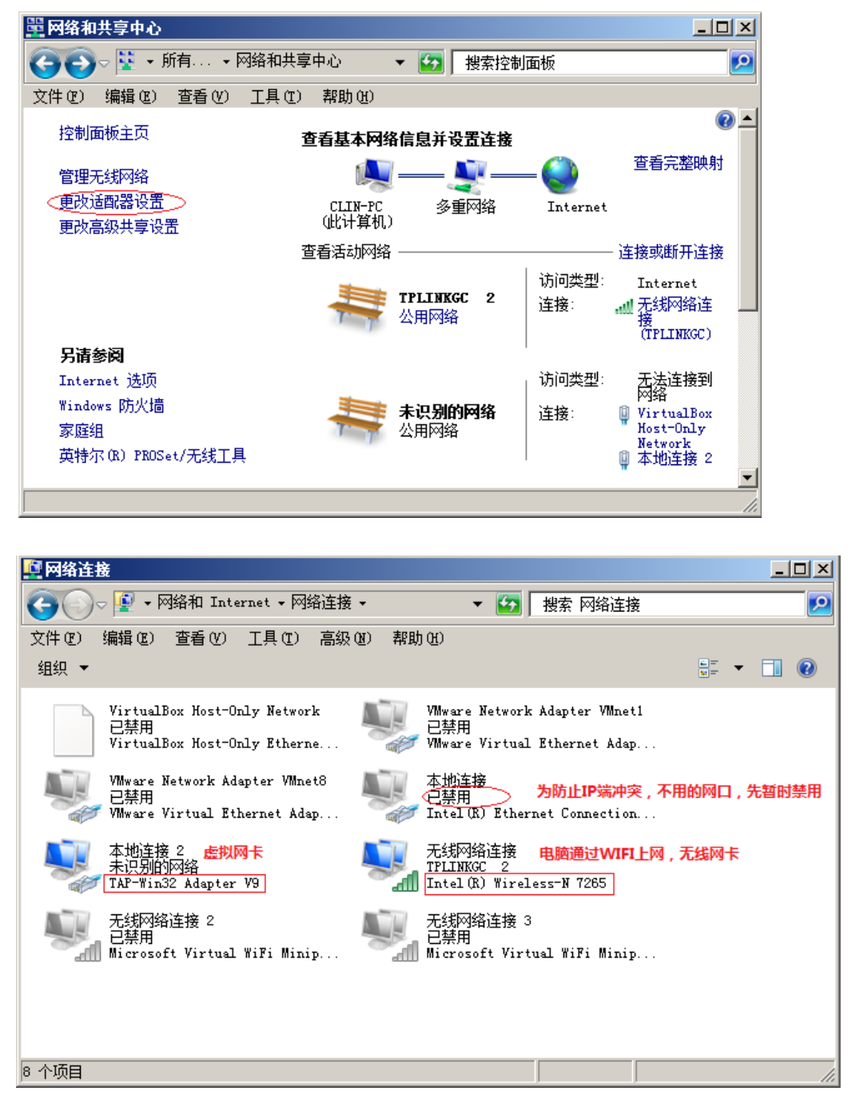

为了防止冲突，请在设备管理器里面禁用掉电脑上不用的其他网卡（比如你电脑通过 WIFI 上网，可以禁用掉你电脑上的有线网口）

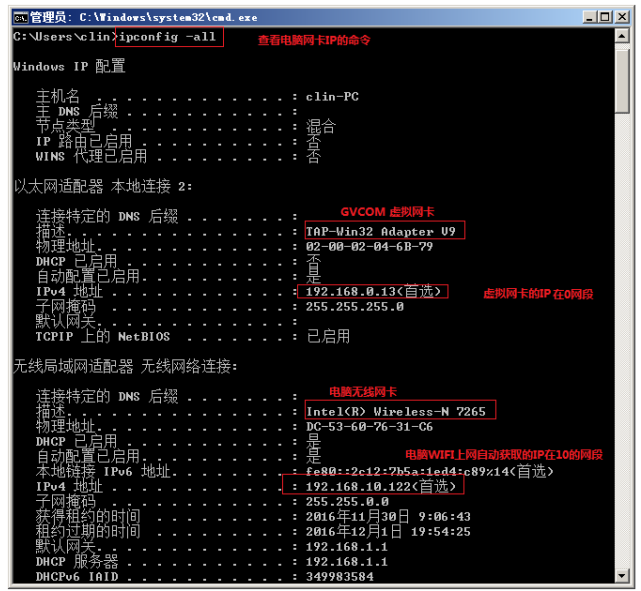

可以使用 IP CONFIG 查看当前电脑上全部网卡的的 IP，来确认电脑上其他网口的 IP 地址均和 GVCOM 的虚拟网卡 IP 不在一个网段。
点击

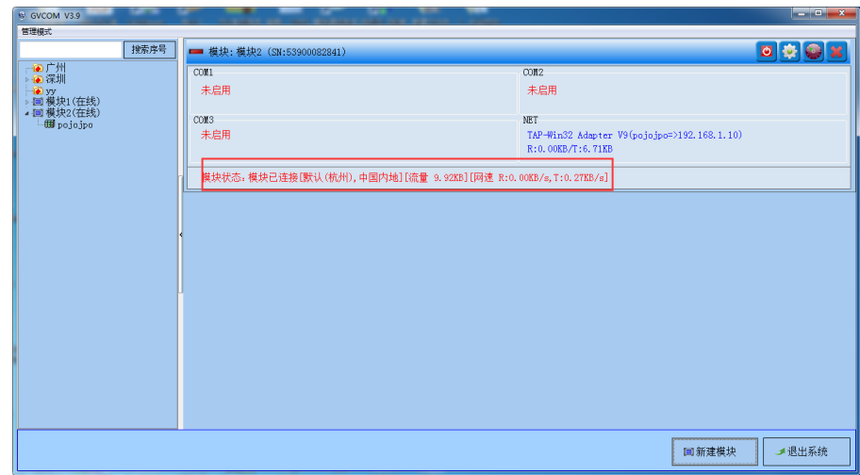

，出现如下图所示“模块已连接”时表示可以远程下载 PLC/HMI 项目了。

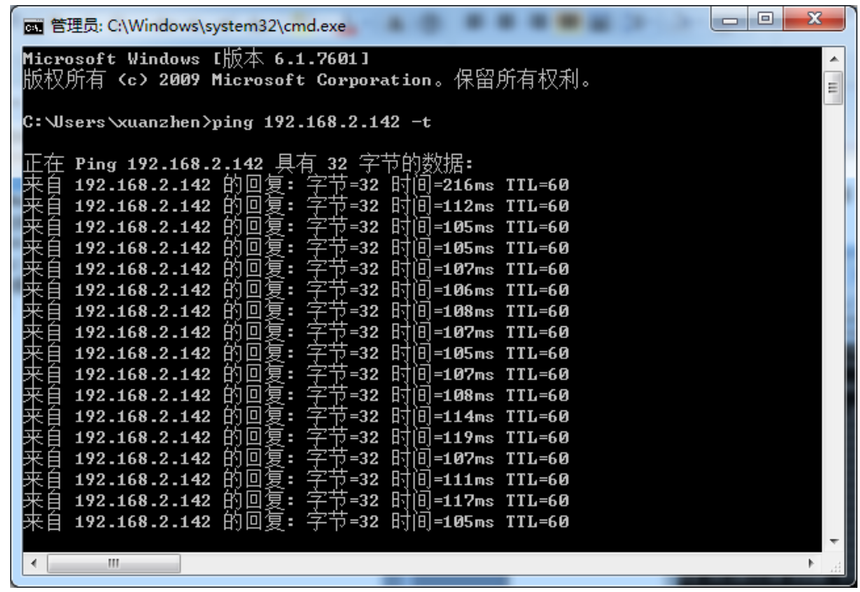

此时您可以尝试使用 ping 命令直接 PING PLC 的 IP 地址，检测 PLC 是否在线。 只要开始 PING，那么上图的 虚拟网卡发送（T）的数据字节应该会增加，否则就是 GVCOM 虚拟网卡没有正常工作.
这样，就在电脑上虚拟出了一个名为 TAP-WIN32 Adapter 网卡并已经能成功的找到了远程的 PLC，编程软件下载PLC 程序时，选这个网卡即可下载。
注意：如果启用了虚拟网卡， GVCOM 连接模块后，应该在操作系统控制面板的网络和共享中心里面看到虚拟网卡已经运行，并可以看到 TAP-WIN32 Adapter 的网络连接。如果电脑上虚拟网卡被拦截或者运行不正常，可以试着重装 GVCOM 软件！
1.6 网络诊断和问题排查

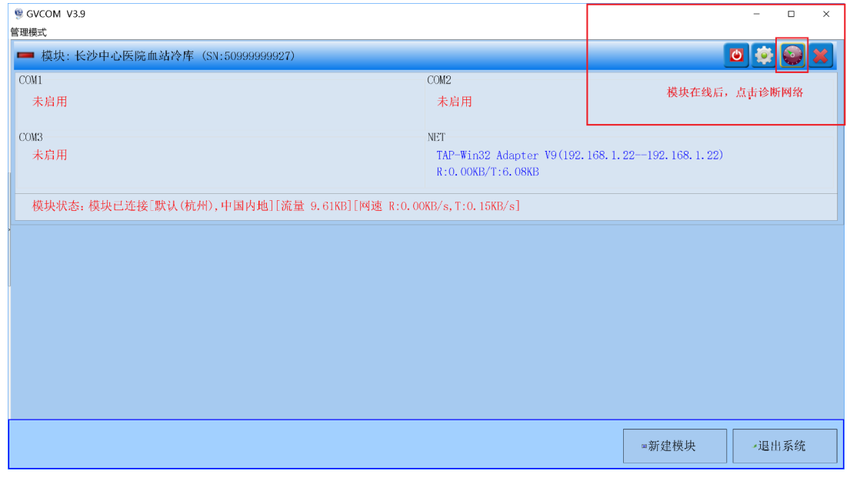

在 GVCOM 里面点击右上角测速图标可以测试网络状况:
启动测试后,可以显示测试结果:
1： 云服务器响应延迟:该延迟时间是测试电脑到巨控云的延迟时间,国内加速服务器正常延迟时间约 40MS-80MS 以内,并不得有丢包情况,如果有延迟过大或丢包,表明电脑本身网络状况不佳,可能导致下载不流畅或者不成功.请自行解决电脑本地上网的问题，比如重启电脑，重启路由器，关闭迅雷下载等软件。
2： 模块响应延迟:该延迟时间是测试电脑到巨控 GRM 模块的延迟时间,该时间包括了云服务器响应延迟加上模块上网的延迟时间。如果模块使用 4G 上网,国内正常延迟时间约 120MS-200MS 以内, 如果有延迟过大或丢包,表明 4G 网络不佳。如果模块使用网线上网,国内正常延迟时间约 100-150MS 以内， 如果有延迟过大或丢包,表明模块上网有线网络不佳，好时间先重启模块上网链接的路由器。
3： 设备响应延迟（ 1+2 延迟总和） : 注意 PLC 必须接在模块的 LAN 口，而不是 WAN.
该延迟时间是前面 2 个时间加上 PLC 的响应延迟,因为模块到 PLC 延迟很小，所以设备响应延迟数值应该和模块响应延迟差不多， 测试时需要输入 PLC 的 IP。

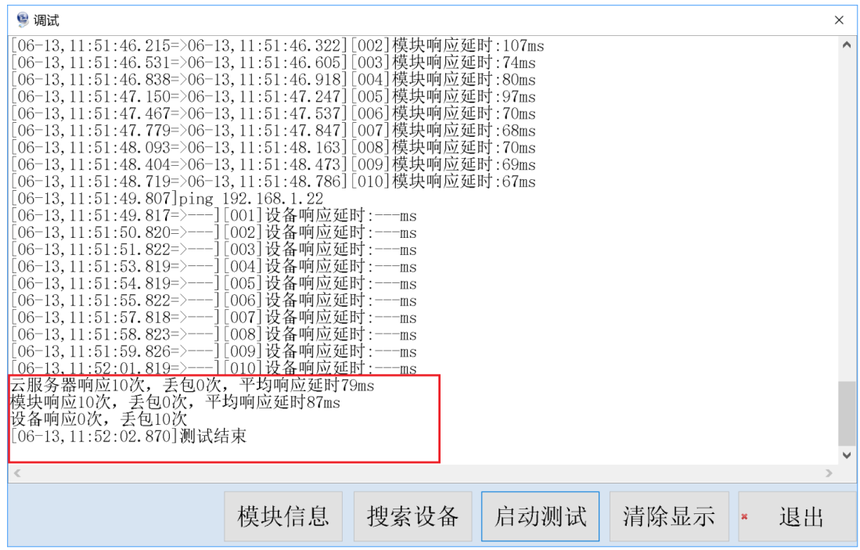

如果前面 2 步延迟正常，但是无法 PING 到 PLC， 显示设备响应延时---ms。 有可能是测试的 PLC IP 地址和实际不符合，可以采用搜索设备来查找确定 IP， 或者检查和模块 LAN 口链接的网线是否有问题（ 重插网线，重启交换机， 请注意 PLC 不能连 WAN 口）。 也可以考虑重启电脑试试。

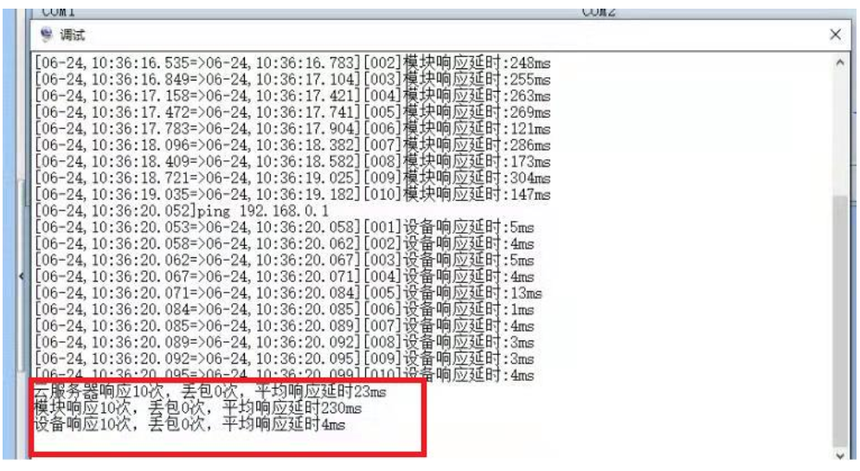

如果设备响应延迟比 1,2 都要小很多，如下图，说明你电脑有其他网卡（比如你上网的 WIFI 网卡，或者电脑有线网卡）也在远程下载用的虚拟网卡一个网段，这样 PING 到的是你局域网其他设备，而不是实际远程的 PLC。请禁用电脑不用的网卡，或者更改你的网段。
4：其他特殊情况: 前 3 步延迟， PING 都没问题，但是西门子博途搜索不到 PLC
原因是模块到 PLC 之间经过的交换机，过滤了博途的搜索的数据包。
解决方法： 1： 更换其他交换机 2： 直连 PLC 到模块 LAN 口 3： 博途【选择目标设备】选择“显示地址相同的设备”
1.7 解决方法汇总
如果设备响应延迟稳定在 200MS 以内，不丢包， 常见 PLC，触屏都能顺利下载，海外很多情况设备响应延迟接近 300MS， 只要丢包率低， 也能实现远程调试下载。如果使用 GVCOM 远程下载调试效果不理想，可以如下方法解决：
1： 编程电脑好使用网线直连，尽量不要使用手机热点或者 WIFI 上网。
2：改善模块上网速度，更改成有线或者 4G 天线增强信号，尽量不要使用热点。
3：选择就近的加速服务器，比如在广州下载深圳的 PLC，应该使用深圳服务器，而不是杭州服务器。
4：海外可以采用新加坡加速服务器。
5： 海外使用可要求定制海外编程服务器，远程操作。
