工厂里的PLC分散在厂区各个角落，传统布线监控方式让技术人员每天奔波于车间与监控室之间。引入巨控模块与组态王的组合后，操作人员只需坐在监控室，就能实时获取所有设备数据。

巨控远程模块与组态王软件的结合，为工业自动化监控提供了高效便捷的无线解决方案，能够实现PLC数据的远程采集、监控和控制。

这种连接方式特别适合设备分布广泛、布线困难或需要远程监控的场景。

01 系统架构与核心原理

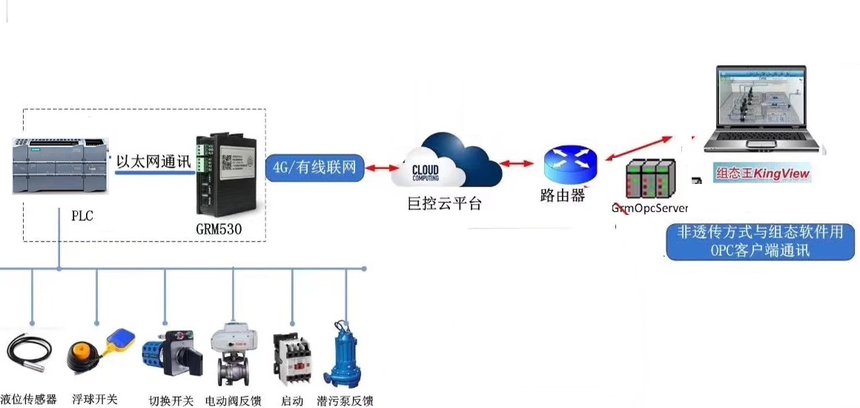

了解巨控模块与组态王配合工作的基本原理，是成功实施连接的前提。整个系统基于客户端-服务器架构设计。

在这种架构下，巨控模块充当了数据采集和转发的中枢。它通过RS485、RS232或以太网等接口与现场的PLC直接连接，采集PLC内部寄存器的数据。

采集到的数据通过4G网络上传到巨控的云端服务器，形成一个集中的数据池。

组态王作为上位机监控软件，并不直接与PLC通信，而是通过安装在监控电脑上的OPC服务器软件访问云端数据。这种间接连接方式极大地简化了网络配置，用户无需设置固定IP或进行端口映射。

OPC协议在这里扮演了关键角色，它是工业自动化领域的标准数据交换协议，确保了不同厂商设备之间的互操作性。

02 准备工作与软硬件清单

在实际操作前，需要准备以下软硬件，这是连接成功的基础。

硬件清单相对简单：一台巨控GRM远程模块（根据需求选择GRM240、GRM540），一张已开通GPRS/4G数据业务的SIM卡，以及可以上网的监控电脑（无需固定IP）。

软件准备包括几个关键组件：巨控GRMDEV6工程配置软件（随硬件标配）、巨控GrmOpcServer软件包（随硬件标配）、组态王软件（任意版本，推荐6.55及以上）。

表：实现连接所需的主要软硬件组件

确保所有软件已正确安装，特别是GrmOpcServer的安装需要注意关闭杀毒软件和防火墙，以避免安装过程中出现权限问题。

03 巨控模块配置流程

巨控模块的配置是整个连接过程中的好步，也是至关重要的一步。

打开GRMDEV6配置软件，创建一个新工程。首先需要选择与现场PLC匹配的通信协议，巨控模块支持多种PLC协议，包括西门子PPI/MPI、三菱、欧姆龙、Modbus等。

根据PLC型号选择正确的协议后，设置通信参数，如波特率、数据位、停止位等，这些参数必须与PLC侧的设置完全一致。

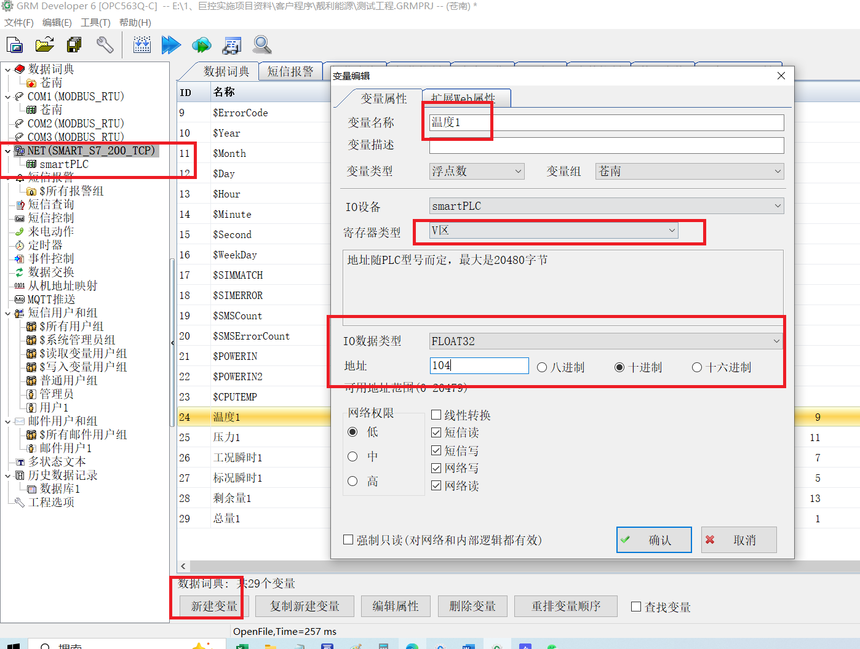

接下来需要定义变量并绑定PLC地址。这是将PLC内部数据与变量名建立映射关系的过程。例如，可以将PLC的D100寄存器映射为“温度值”变量，将M10.0映射为“设备运行状态”变量。

完成变量定义后，通过网线将配置好的工程下载到巨控模块中。下载完成后，给模块插入SIM卡并上电，模块指示灯会显示工作状态，正常情况下会连接到4G网络并登录到巨控云服务器。

04 OPC服务器设置方法

OPC服务器是连接巨控模块与组态王的桥梁，正确设置OPC服务器至关重要。

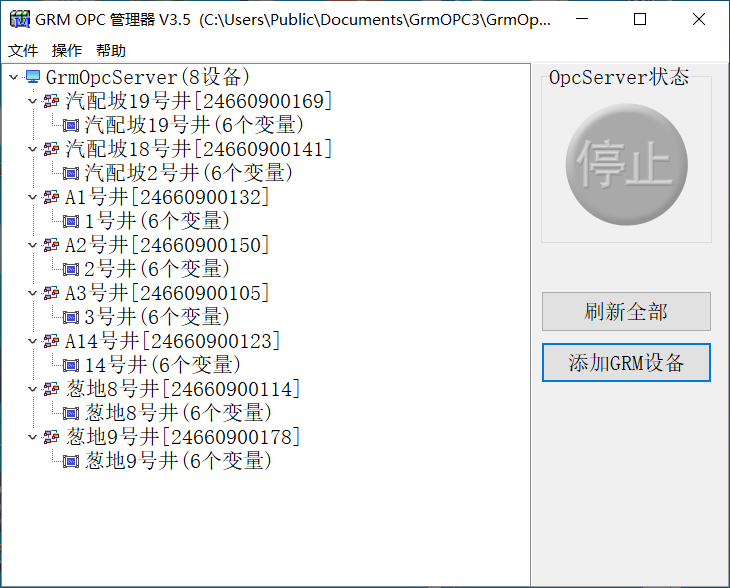

在监控电脑上安装并运行GrmOpcServer软件包中的GRM OPC管理器（GrmOpcMgr.exe）。在管理器中点击“添加GRM设备”，输入巨控模块的序列号和密码。

这些信息通常在模块的标签上可以找到，也可以在GRMDEV6软件中查看。

添加设备后，点击“刷新全部GRM设备”，此时OPC服务器会通过网络自动获取模块中定义的所有变量。

这个过程可能需要几秒钟时间，取决于网络状况和变量数量。

成功刷新后，可以在OPC管理器中看到已添加的模块和变量列表。此时OPC服务器已经准备就绪，等待组态王软件连接。

建议在此时使用OPC客户端测试工具（如OPC Scout）验证OPC服务器是否正常工作，能够正确读取变量值。

05 组态王连接与变量配置

这是最后一步，也是将数据呈现在监控界面上的关键环节。

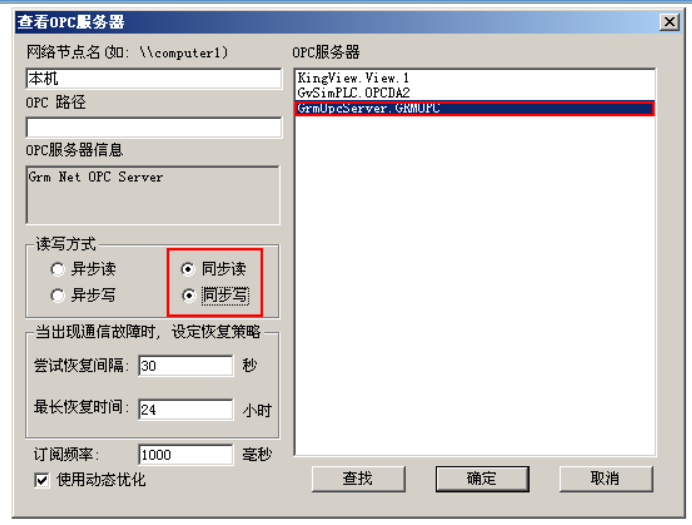

在组态王开发环境中，打开“工程浏览器”，在设备节点下新建一个设备。在设备类型选择时，找到并选择“OPC服务器”，具体选择“GrmOpcServer.GRMOPC”。

设备配置时需要指定读写方式，建议选择“同步读”和“同步写”，这种方式在大多数应用场景下性能最稳定。

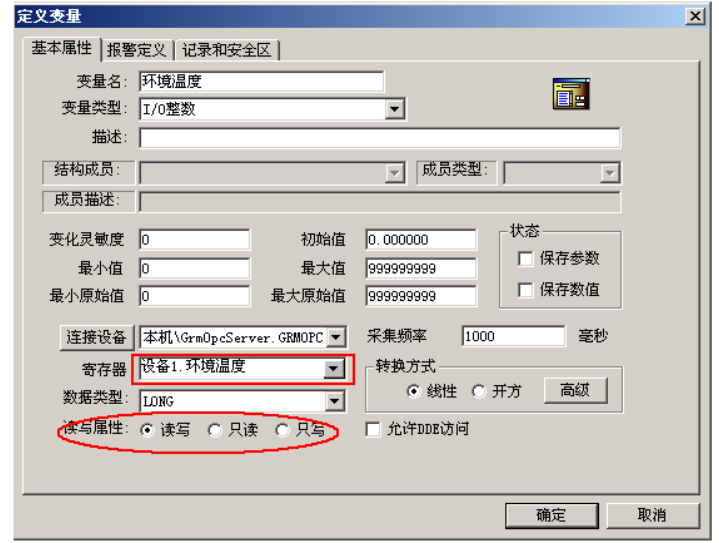

在数据词典中新建变量时，关键的步骤是将组态王变量与OPC服务器中的变量关联起来。每个变量需要设置变量名、变量类型，并在“连接设备”处选择刚刚建立的OPC设备。

在寄存器地址栏中，可以直接选择OPC服务器中已经定义好的变量名，这样就完成了数据映射的最后一步。

表：组态王中配置OPC变量的关键参数

完成变量配置后，可以在组态王的画面编辑器中创建监控画面，将定义的变量与图形元素关联，实现数据可视化。例如，可以将温度变量与温度计图形关联，将设备状态变量与指示灯图形关联。

06 高级应用与特殊场景

除了基本的数据监控外，巨控模块与组态王的组合还能实现更多高级功能。

多PLC集中监控是一个常见需求。通过一个巨控模块连接多个PLC，或使用多个巨控模块分别连接不同PLC，然后在组态王中同时连接多个OPC设备，可以实现整个工厂的设备集中监控。

在数据安全方面，巨控方案采取了多重保护措施。模块与服务器之间的通信采用加密传输，OPC服务器与组态王之间的数据交换在本地进行，不会暴露在公网上，有效保障了工业数据的安全性。

一旦连接建立，监控室的屏幕上开始跳动起车间里每个PLC的实时数据。技术人员可以轻松查看设备状态，调整生产参数，甚至可以从办公室远程下载PLC程序进行调试。

车间巡检的频率从每小时一次减少到每天一次，而问题响应时间却缩短了70%。

这种变化不仅仅是技术的升级，更是工作方式的革新。巨控模块与组态王的结合，让工业监控突破了物理空间的限制，实现了真正意义上的智能化管理。
