在工业自动化与智能制造迅猛发展的今天，实现PLC（可编程逻辑控制器）的远程连接、监控与维护，已成为企业提升运维效率、降低成本和实现数字化转型的关键。通过可靠的远程模块，工程师可以跨越地理限制，随时随地掌控设备状态。本文将深入解析远程模块连接PLC的核心原理，并重点结合广州巨控的成熟解决方案，详细介绍三种主流的实现操作方法。

一、 远程连接的核心原理

远程连接PLC的本质，是在本地工业网络与远程终端（如工程师电脑、手机、云服务器）之间建立一条安全、稳定的数据通道。其技术原理主要围绕协议转换与网络透传展开：

1. 协议转换与数据采集：现场PLC通常使用工业总线协议（如西门子的S7协议、三菱的MC协议等）与上位机通信。远程模块（如巨控GRM系列）的核心功能之一，就是充当一个智能网关。它通过串口（RS232/RS485）或网口与PLC连接，实时读取PLC内部的寄存器、线圈等数据，并将这些原始的工业协议数据“翻译”成可以在通用网络上传输的数据格式（如MQTT、HTTP等）。

2. 网络透传与安全通信：转换后的数据通过远程模块内置的4G/5G或以太网模块，经由互联网发送到指定的目标。这里的关键是建立一条虚拟的专用通道。例如，巨控模块采用的远程安全通道技术，能够穿透现场的路由器和防火墙，无需繁琐的网络配置（如公网IP、端口映射），即可实现PLC与远程客户端之间点对点的加密数据传输，保障了工业数据的安全。

简单来说，远程模块就像一个“智能翻译官+快递员”，它从PLC那里获取信息，打包加密后，通过互联网安全地“快递”到世界任何角落的工程师手中。

二、 三种主流实现操作方法

基于广州巨控的产品生态，实现PLC远程连接主要有以下三种方法，用户可根据具体场景灵活选择。

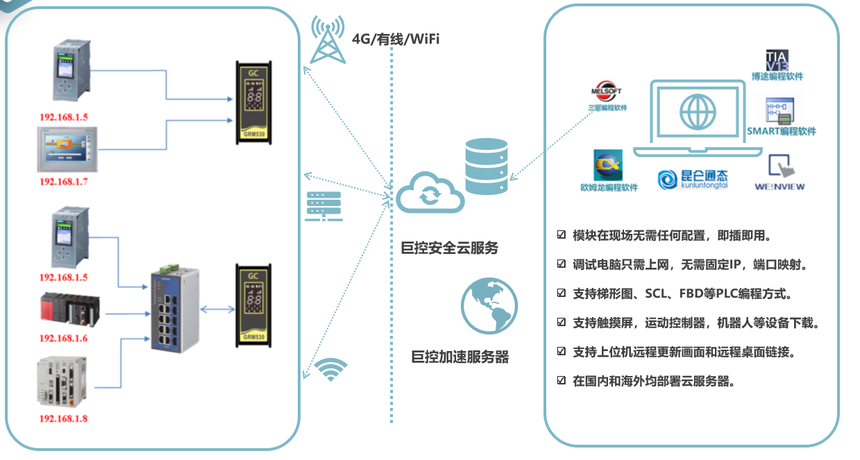

方法一：直接远程组态/调试（直连透传模式）

这种方法最适合于需要远程上下载程序、在线调试的维护工程师。

• 原理：利用远程模块的虚拟串口或网口功能。在远程电脑上，会虚拟出一个COM口或网卡，该虚拟端口与现场连接PLC的物理端口形成映射。使得上位机软件（如STEP 7、GX Works2、组态王）认为自己是通过串口/网线直接连接到了PLC，从而实现无缝的远程编程和监控。

• 操作步骤：

1. 现场侧：将巨控远程模块（如GRM530系列）通过编程线缆与PLC（如西门子S7-200 SMART）连接，并为模块接通电源和4G天线或网线。

2. 模块配置：通过本地电脑登录模块的Web配置页面，简单设置设备ID和密码。无需设置公网IP。

3. 远程侧：在工程师的电脑上安装巨控提供的“远程调试助手”软件，登录相同的账号。

4. 建立连接：软件会自动发现在线设备并建立安全通道。此时，工程师的电脑上会生成一个虚拟COM口。

5. 启动软件：打开PLC编程软件（如TIA Portal），选择此虚拟网卡作为通信接口，即可像在本地一样进行程序上传、下载和在线监控。

• 优势：兼容性极佳，支持西门子、三菱、欧姆龙、施耐德等几乎所有主流品牌PLC的原有编程软件，无需更改原有工程。

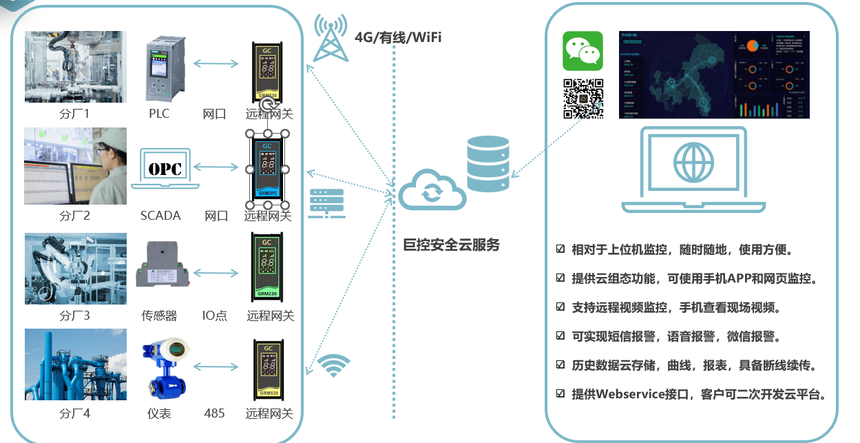

方法二：通过云平台进行数据监控与报警（云组态模式）

这种方法最适合于需要网页、手机APP集中监控，或实现微信/短信报警的管理人员。

• 原理：远程模块将采集到的PLC数据，主动上传至巨控工业云平台或用户自建的私有云服务器。用户通过浏览器或手机APP访问云平台，即可查看实时数据、历史曲线和报警信息。平台也提供标准接口（如WebService），方便与第三方系统（如MES、ERP）集成。

• 操作步骤：

1. 硬件连接：同方法一，完成现场模块与PLC的物理连接。

2. 数据点配置：在模块配置软件（如GRMDev5）中，定义需要监控的PLC数据点（如D100、M10.0），并为每个点命名（如“电机电流”、“设备状态”）。

3. 画面组态：使用云平台提供的在线组态工具，通过拖拽控件（按钮、指示灯、趋势图）的方式，快速绘制监控画面，并与步骤2中定义的数据点进行绑定。

4. 报警设置：在平台或模块软件中设置关键参数的上下限。当数据超限时，系统可自动通过手机APP、微信、短信推送报警信息。

5. 远程访问：管理人员在电脑浏览器输入云平台网址，或在手机安装“巨控云APP”，登录后即可随时随地查看定制好的监控画面。

• 优势：无需部署专用的上位机电脑，访问极其便捷，多终端支持，非常适合冷链监控、环保监测、分布式设备管理等场景。

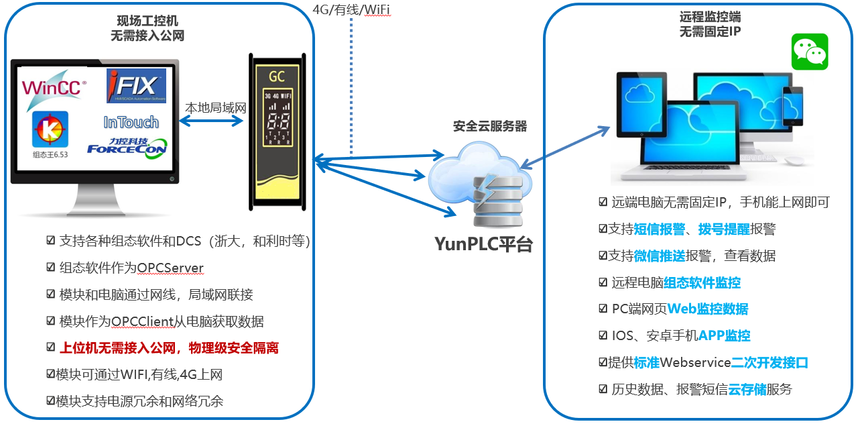

方法三：连接现有上位机组态软件（OPC转发模式）

这种方法适用于已建有大型SCADA系统（如WinCC、iFix、力控），需要将远程PLC数据集成到现有中央监控室的场景。

• 原理：巨控远程模块或专用的OPC网关（如OPC560系列）在远端充当一个OPC服务器。它采集PLC数据，并通过互联网将OPC数据服务发布出来。位于监控中心的上位机（作为OPC客户端），通过局域网或互联网订阅这个远程OPC服务器，从而获取数据。巨控模块的远程通道保证了OPC协议在广域网中稳定传输。

• 操作步骤：

1. 现场部署：在PLC侧安装巨控OPC网关，并完成数据点采集配置。

2. 建立通道：在监控中心的服务器和现场OPC网关中，配置相同的通信账号，建立安全链路。

3. 上位机配置：在中央监控室的WinCC等组态软件中，添加一个“远程OPC服务器”，并指向现场网关的虚拟地址。

4. 数据绑定：在WinCC的变量管理器中，导入或创建与远程OPC服务器对应的变量标签，完成数据连接。

5. 集中监控：至此，远程PLC的数据已无缝集成至现有SCADA画面，实现集中监控。

• 优势：完美保护用户原有在组态软件上的投资，实现本地与远程数据的统一集成，系统扩展性强。




三、 总结与建议

广州巨控的远程模块方案以其安全、稳定、易用的特点，为用户提供了灵活多样的PLC远程连接选择。

• 对于设备制造商和运维人员，推荐使用方法一（直连透传），它能以最低的学习成本解决最迫切的远程调试问题。

• 对于系统集成商和终端用户管理者，若需新建轻量级监控系统或移动监控，方法二（云组态） 是最快、最经济的途径。

• 对于拥有大型中控室的企业，方法三（OPC转发） 是实现原有系统远程扩展的理想选择。

无论选择哪种方式，成功实施的关键都在于前期的清晰规划：明确监控需求、梳理PLC点位、确保现场网络信号（4G/5G）稳定。通过广州巨控的模块化产品，复杂的工业远程连接正变得前所未有地简单和高效，助力企业从容应对智能制造时代的运维挑战。
