在工业自动化领域，设备间的可靠通信是构建智能系统的基石。传统有线方案在应对移动设备、远距离分散站点或复杂施工环境时，常面临布线成本高、灵活性差、维护困难等挑战。以低功耗、远距离为核心优势的LoRa（Long Range）无线通信技术，配合专用的工业物联网模块，为上述难题提供了高效的解决方案。本文将深入解析LoRa通信技术原理，并以业内广泛应用的巨控GRM120系列产品为例，详细阐述其连接PLC、构建无线监控系统的完整实现方式。

一、 LoRa通信技术：实现远距离、低功耗连接的核心原理

LoRa是一种基于线性调频扩频（Chirp Spread Spectrum, CSS） 调制技术的低功耗广域网络（LPWAN）技术。其核心魅力在于，在极低的功耗下实现无线通讯。

1. 物理层核心技术：线性调频扩频（CSS）
LoRa的物理层不像传统FSK（频移键控）那样使用固定频率，而是让载波频率随时间线性变化。这种调制方式将窄带信号扩展到一个更宽的频带上进行传输.

2. 网络架构与协议
LoRa技术本身指物理层，而上层组网通常采用LoRaWAN协议（一种开放的MAC层标准）或厂商私有协议。在工业自建网络中，常见的拓扑结构包括：

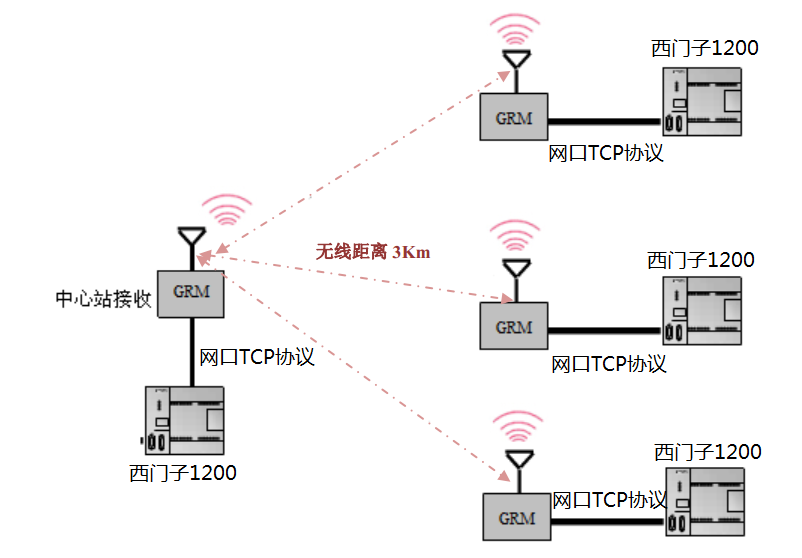

• 星型拓扑：所有终端节点（如连接传感器的GRM模块）直接与一个中心网关通信。结构简单，延迟低，是巨控GRM系列实现点对多点通信的典型方式。

• 点对点（P2P）拓扑：两个节点直接通信，无需网关中转。适用于简单的远程控制与数据同步。

LoRa与其他无线技术的对比如下表所示，其特点决定了它非常适合工业领域中小数据量、低频率、高覆盖需求的场景。

二、 巨控GRM120系列：连接PLC的工业级LoRa网关

巨控GRM120系列（如GRM122NR， GRM112NR-C）是专为工业环境设计的远程通信与数据采集模块，它集成了LoRa无线通信、多协议解析和边缘计算能力，充当了PLC与无线网络之间的“智能桥梁”。

1. 产品核心功能与优势

• 强大的工业协议兼容性：模块内置协议解析引擎，支持西门子S7、罗克韦尔AB Ethernet/IP、三菱MC、Modbus TCP/RTU等超过20种主流工业协议-9。这意味着它可以直接与市面上绝大多数PLC（如西门子S7-1200/1500、三菱FX系列、信捷XD系列等）通过网口或RS485接口连接，无需在PLC端编写复杂的通讯程序。

• 远距离、高可靠的LoRa链路：采用Sub-1GHz频段（如433MHz），具备强大的穿透能力。例如，GRM112NR-C模块在发射功率30dBm时，可实现3公里以上的超视距传输，接收灵敏度高达-148dBm，能有效穿透工厂内的金属结构和多层厂房。

• 数据传输与桥接：模块将PLC的数据通过无线发送；更强大的是其“协议转换”功能，可以映射不同品牌PLC的寄存器，实现跨品牌PLC之间的数据直接交互（如将AB PLC的标签值写入西门子PLC的DB块）。

• 边缘计算与集成I/O：部分型号（如GRM122NR-X）自带数字量输入（DI）、模拟量输入（AI）和继电器输出（DO），可独立连接传感器和执行器，并利用模块内置的逻辑、定时和运算功能，替代部分简单的PLC控制任务，降低系统复杂性和成本。




2. 系统典型架构
一个基于GRM120的完整无线监控系统通常包含以下层级：

• 设备层：各现场PLC或传感器，通过RS485或网口连接至从站GRM模块。

• 无线通信层：从站模块通过LoRa无线网络，将数据发送至作为中心站/主站的GRM模块。主站模块可选用带4G功能的型号（如GRM242QR-4G）。

• 云端与应用层：主站模块通过4G/以太网将数据上传至巨控云平台或用户指定的私有服务器。用户可通过巨控标配的手机APP、网页组态（GRMWEBGUI）或通过API接口与自有的上位机组态软件（如WinCC、组态王）集成，实现远程监控、数据分析和控制指令下发。

三、 实施指南：从硬件连接到软件配置

以下以连接一台西门子S7-1200 PLC，并实现数据远程监控为例，说明具体实施步骤。

步骤一：硬件连接与组网规划

1. 设备选型：现场端选用GRM122NR（带1网口和1RS485），中心控制室选用GRM122NR作为主站。

2. 物理连接：使用标准网线，一端连接S7-1200的网口，另一端连接GRM122NR的网口。为模块接通24V直流电源。

3. LoRa网络规划：为主站和从站模块规划统一的无线参数，包括中心频率（如433MHz）、扩频因子（SF）、带宽和网络ID。这些参数需在所有模块中保持一致，类似于设置同一个无线Wi-Fi的SSID和密码。

步骤二：软件配置与变量绑定
这是实现功能的核心，需使用巨控官方标配的 GRMDEV5/GRMDEV6配置软件。

1. 建立驱动：在软件中新建项目，为连接S7-1200的从站模块添加设备驱动。在驱动列表中选择“西门子” -> “S7-1200/1500 (TCP)”，并填写PLC的实际IP地址。

2. 定义数据变量：在软件中创建需要监控的变量，例如 温度值、电机启停。每个变量必须与PLC中的确切寄存器地址进行绑定（如 温度值 对应 DB1.DBD0， 电机启停 对应 Q0.0）。

3. 配置通信与数据交换：

• 在从站模块配置中，设置其LoRa参数为从站模式，并指向主站模块的网络ID。

• 在主站模块配置中，设置其LoRa参数为主站模式，

• 在软件配置页面，建立从站变量与主站（云端）变量之间的映射关系，完成数据通路配置。

步骤三：编译下载与系统调试

1. 分别将通过GRMDEV5软件生成的配置程序编译并下载到对应的主站和从站GRM硬件模块中。

2. 进行现场调试：测试LoRa信号强度（RSSI应大于-120dBm为宜）；触发PLC数据变化，在软件实时数据查看上验证数据是否能实时、准确更新；尝试从主站下发控制指令，检查PLC是否能正确响应。

为便于理解，不同品牌PLC的连接关键点总结如下：

四、 应用场景与最佳实践建议

巨控GRM120系列LoRa方案已成功应用于众多行业：

• 移动设备监控：如自来水厂的移动刮渣机、港口的龙门吊、矿场的移动破碎站，解决了拖缆易损坏的难题。

• 分布式数据采集：在智慧水务、智慧农业中，远程采集分散的水泵站、气象站、土壤传感器的数据。

• 跨区域PLC通信：在大型厂区或分散式车间，实现不同区域PLC之间的数据无线交互，替代昂贵的光纤铺设。

实施建议与注意事项：

1. 天线安装与位置：天线应尽量架高，避开大型金属障碍物。主站天线位置应尽可能与各从站保持视距，以保障通信质量。

2. 参数优化：在满足通信距离的前提下，尽量使用较低的SF值（如SF7或SF8），以提高数据传输速率，减少延迟和模块功耗。

3. 利用边缘计算：对于简单的逻辑控制（如设备定时启停、报警阈值判断），可充分利用GRM模块自带的逻辑功能，减轻PLC负担和无线网络的数据流量。

4. 安全与稳定性：工业场景中，应优先选用工业级宽温设计、具备强抗干扰能力的模块。对于关键控制指令，建议在应用层增加确认机制，并定期检查网络连接状态。

结语

LoRa无线通信技术与巨控GRM120系列产品的结合，为工业自动化系统提供了一种稳定、灵活且成本优化的“剪辫子”方案。它不仅是简单替代电缆，更是通过协议解析、边缘计算和云端整合，构建起了从设备层到信息层的完整物联网通路。随着工业4.0的深入推进，这种能够打破物理空间限制、降低运维成本的无线连接技术，必将成为构建未来智能化工厂不可或缺的基础设施。在实施具体项目时，建议详细参考巨控官方技术手册，并根据现场环境进行充分的信号测试与参数调优，以确保系统长期稳定运行。
