随着工业自动化程度不断提高，传统的人工值守与声光报警方式已无法满足现代智能制造的需求。一种更为高效、可靠的远程报警解决方案应运而生。

在现代工业生产过程中，PLC作为控制核心，其运行状态直接关系到整个生产线的稳定与安全。当设备出现故障时，如何好时间通知相关人员，成为许多企业面临的难题。

基于电话语音的PLC报警系统，通过语音播报方式，确保了关键信息能够准确、及时地传达给值班人员。广州巨控电子科技有限公司开发的GRM系列远程控制终端，正是为解决这一难题而设计的工业级PLC通讯模块。

系统概述与工作原理

广州巨控GRM系列模块（包括GRM240和GRM550等型号）是专为工业环境设计的远程控制终端，集成了电话语音、短信和4G等多种通信方式。

这些产品支持通过插入手机SIM卡的方式，建立与远程PLC设备的无线连接，兼容主流的PLC品牌（如西门子、三菱、欧姆龙等）及MODBUS协议设备。

PLC电话语音报警功能的工作原理：

1. 状态监测：GRM模块通过RS485接口或网线与PLC实时通讯，持续读取PLC的关键寄存器状态。

2. 故障判断：模块内建的组态配置系统支持各种表达式报警，可设定复杂的报警条件。

3. 语音触发：当检测到符合报警条件的事件时，模块会自动拨打预设的手机号码。

4. 信息播报：电话接通后，系统会自动播放预设的语音信息，将文本内容转换为语音播报。

系统硬件组成与连接

所需硬件清单：

1. 巨控GRM模块一台（根据需求选择GRM240或GRM550等型号）

2. 开通GPRS和语音功能的SIM卡一张

3. GRM模块下载线及24V电源

4. 可以上网的电脑一台，无需固定IP

5. 支持的相关PLC（如西门子、三菱、AB、汇川、信捷等）

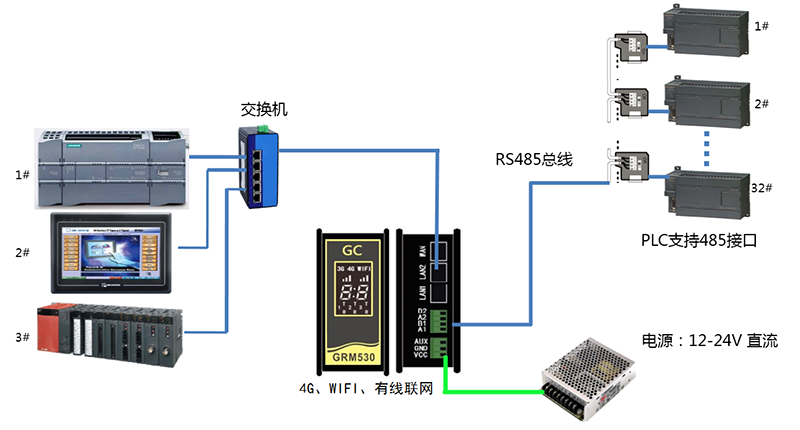

硬件连接步骤：

1. 电源连接：为GRM模块接通24V直流电源，注意电源稳定性要求DC 24V±10%。

2. PLC连接：

• 对于支持网口通讯的PLC（如西门子S7-200 SMART），使用网线连接GRM模块和PLC的以太网口。

• 对于仅支持串口通讯的PLC，使用RS485接口连接。

3. SIM卡安装：将开通4G和语音功能的SIM卡插入GRM模块的SIM卡槽中。

4. 指示灯检查：通电后检查GRM模块的状态指示灯，确保模块正常启动并连接网络。




软件配置详解

软件准备：

1. 巨控GRM模块工程配置软件GRM Developer（可从巨控官网下载）

配置步骤：

1. 工程创建与通讯设置：

• 打开GRM Developer软件，创建新工程。

• 选择模块型号（如GRM550）。

• 进入通讯设置，添加PLC设备，选择正确的协议（如西门子S7-200 SMART TCP）。

• 设置PLC的IP地址，确保与GRM模块在同一网段。

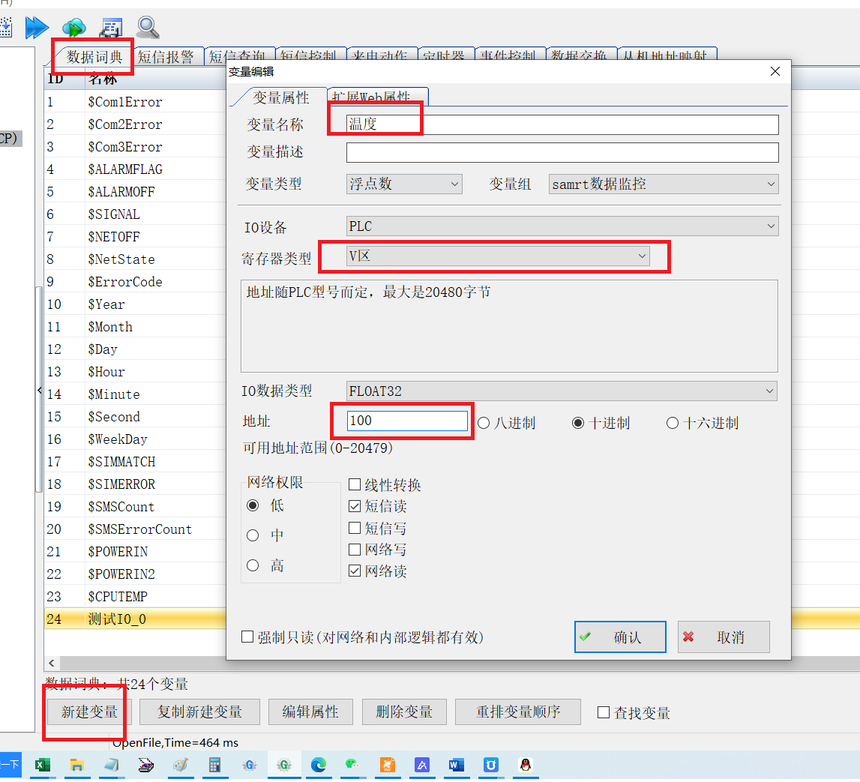

2. 变量配置：

• 在变量表中添加需要监控的PLC变量，如设备状态、故障代码、温度、压力等。

• 为每个变量设置正确的PLC寄存器地址（如%M0.0、%DB1.DBD10等）。

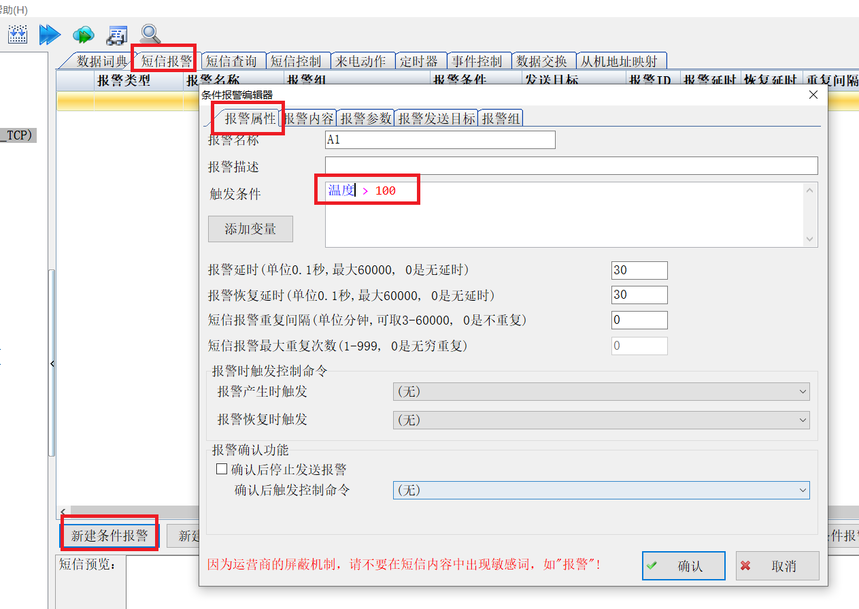

3. 报警配置：

• 打开短信/微信报警编辑块（电话报警与短信报警在同一界面配置）。

• 点击"新建报警"，开始配置好条报警规则。

4. 报警条件设置：

• 在触发条件框中，使用右键菜单选择逻辑判断符号（如等于、大于、小于、与、或、非）。

• 示例：设置“温度变量 > 100”作为超温报警条件。

• 注意报警延迟设置：这个时间单位是0.1秒，设置30表示30*0.1=3秒，即报警条件成立持续3秒后才发送报警。

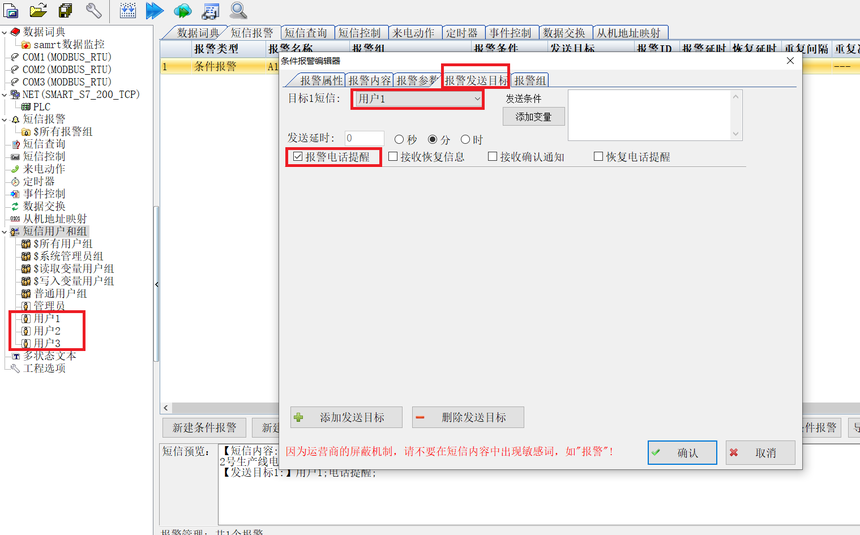

5. 电话报警参数配置：

• 在报警动作中，勾选“报警发送到服务器”。

• 选择“电话报警”方式。

• 输入接收报警的电话号码，可以设置多个接收人和轮询机制。

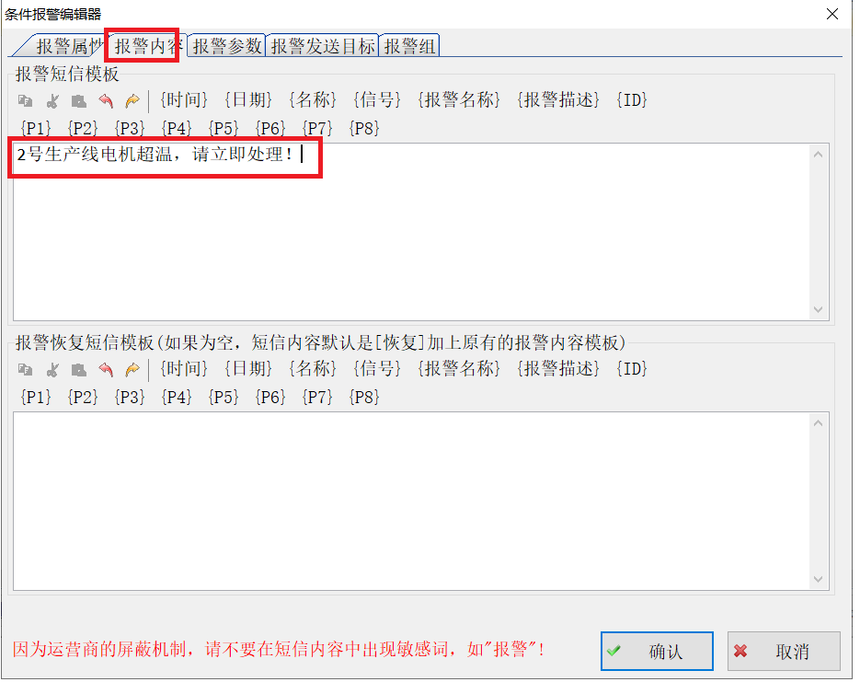

• 编写报警内容：明确表述报警信息和处理建议，如“2号生产线电机超温，请立即处理！”。







6. 分级报警策略：

7. 工程下载：

• 完成配置后，编译工程，检查无误。

• 通过网线将GRM模块与电脑连接，或者通过云端远程下载。

• 将工程配置下载到GRM模块中。

• 下载完成后，模块会自动重启并运行新配置。

电话报警功能测试

系统测试步骤：

1. 模拟报警条件：

• 在PLC中强制改变报警变量值，触发报警条件。

• 或者使用GRM模块的仿真功能测试报警触发。

2. 接收测试：

• 当报警触发时，预设手机应接收到来自GRM模块的语音电话。

• 接听电话，听取语音播报内容，确认信息清晰准确。

• 测试不同级别的报警，验证分级通知策略是否正常工作。

3. 确认机制测试：

• 对于高优先级的报警，测试“必须确认”功能：如果值班人员未在指定时间内确认，系统会按照设定时间间隔，持续向相关人员发送报警信息。

常见问题与解决方案

1. 无法接收报警电话

• 检查SIM卡是否开通语音功能并有足够余额。

• 确认GRM模块信号强度指示灯是否正常。

• 检查报警接收号码设置是否正确，是否包含国家代码（如+86）。

2. 报警内容不清晰或有误

• 在配置软件中检查文本转语音（TTS）设置。

• 确认报警文本内容是否简洁明了，专业术语是否准确。

3. 报警延迟或丢失

• 检查网络信号强度，考虑增加信号放大器。

• 调整报警延迟参数，避免短暂波动误报警。

• 检查变量采集周期设置是否合理。

4. 误报警过多

• 优化报警条件，增加合适的滤波时间。

• 检查传感器和PLC输入点是否正常工作。

系统优化与维护建议

1. 定期巡检：每月检查模块网络状态及电源稳定性。

2. 规则迭代：根据生产需求动态调整报警阈值和通知策略。

3. 备份配置：定期备份GRM模块的工程配置文件，便于故障恢复。

4. 冗余设计：对于高可靠性要求的场合，可使用两个GRM模块互为热备，当一台模块出现故障或无网络信号时，另一台自动切换至工作状态。

结语

通过广州巨控GRM系列模块实现PLC电话语音报警系统，有效打通了工业设备与人员之间的信息屏障，构建起一种高效、可靠、低成本的远程监控体系。按照本文提供的详细步骤进行操作，用户可以快速搭建属于自己的PLC电话报警系统。

该技术不仅解决了传统工业监控中的“最后一公里”问题——即如何将设备状态信息及时、准确地传递给相关人员，而且通过多重通讯保障机制，确保了在复杂工业环境下的系统可靠性。

当设备故障发生时，系统能够在好时间通过电话语音通知相关人员，大大缩短了故障响应时间，提高了生产系统的可靠性和稳定性，为工业企业数字化转型提供了坚实的技术基础
