在工业自动化控制系统运维中，远程监控已成为提高效率、降低成本的必备技术。本文详细介绍如何利用广州巨控OPC560模块，在不改动原有WinCC系统的前提下，实现手机APP远程监控，助力企业快速迈向工业4.0。

随着工业物联网技术的发展，传统的固定监控模式已无法满足现代工厂的运维需求。利用手机APP实现对西门子WinCC系统的远程监控，能够帮助工程师随时随地掌握设备状态，及时接收报警信息，大幅提升运维效率。

一、 方案概述：OPC560模块在WinCC远程监控中的应用

广州巨控电子科技有限公司推出的OPC560远程监控模块，是一种专为已有组态系统设计的远程接入方案。该模块最大优势在于不需要对原有WinCC系统做任何改动，即可实现手机APP远程监控、微信推送报警、网页端访问等功能。

适用场景：

• 客户上位机系统（如WinCC）已经搭建完成，不希望进行二次开发

• 上位机系统连接的设备众多，驱动不一

• PLC和仪表过于分散，数据已经集中到上位机，不方便再次布线

• 没有PLC程序，无法硬件组态添加通讯模块

• 没有PLC的数据地址表，无法从PLC直接读取数据

二、 系统架构与工作原理

1. 系统组成

整个WinCC手机APP远程监控系统由以下部分组成：

• WinCC组态监控系统：原有已搭建好的现场人机界面监控系统

• 巨控OPC560无线远程控制终端：通过网线直接连接或交换机连接WinCC监控系统电脑

• 巨控手机APP终端：运行于iOS或Android平台的移动监控客户端

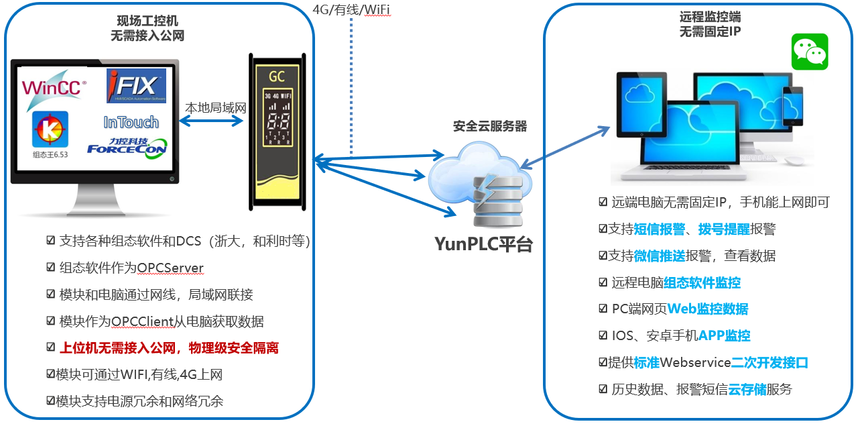

2. 通讯拓扑

下图展示了系统的基本通讯架构：

WinCC系统 (OPC Server) ←→ OPC560模块 (OPC Client) ←→ 云服务器 ←→ 手机APP/网页

3. 工作原理

OPC560模块作为OPC客户端，通过OPC协议与作为OPC服务器的WinCC系统进行通讯，实时读取或写入WinCC中的变量。采集到的数据经过映射和封装后，通过4G网络或以太网上传到巨控云服务器。远程用户通过手机APP或网页访问云服务器，即可获取实时数据并实现监控功能。

三、 WinCC手机APP远程监控技术方案特色

该远程监控方案具有以下技术优势：

1. 无需配置DCOM：传统的OPC远程通讯需要复杂的DCOM配置，而OPC560方案完全避免了这一繁琐过程

2. 无需固定IP和动态域名：模块通过云服务实现双向通讯，不需要专线或固定IP

3. 原有系统无需更改：WinCC系统作为OPC Server，无需任何修改

4. 高安全性：现场工控机可不直接接入外网，从根本上杜绝病毒和网络入侵

5. 双网冗余：OPC560可采用网线和4G（全网通）双线上网，实现网络备份

6. 灵活权限管理：所有数据可设置读写权限，确保系统安全

四、 实现方法与配置步骤

1. 软硬件准备

• 巨控OPC560远程模块1台

• GRMDEV6配置软件（随硬件标配）

• 已正常运行的WinCC项目

• 智能手机（安装巨控标配APP）

2. 具体配置步骤

好步：安装GRMDEV软件
在运行WinCC的电脑上安装巨控GRMDEV配置软件。

第二步：创建OPC560工程

• 运行GRMDEV软件，新建OPC560工程

• 选择协议OPC560GATE协议

第三步：配置设备连接

• 新建设备，IP默认空白自动查找（模块LAN口的IP必须与电脑IP在同一网段）

• 选择OPC服务器"OPCServer.WinCC.1"（WinCC OPC SERVER）




第四步：导入WinCC变量

• 批量导入OPC变量，把"层次化刷新"选项去掉，刷新所有变量

• 刷新完成后，右键选择所有变量并获取

• 选择需要导入的变量和变量类型

第五步：编译下载

• 将工程编译后下载到模块，OPCGATE会自动运行（不能关闭该软件）

3. 手机APP配置

• 下载并安装巨控标配APP

• 登录与OPC560模块对应的账号

• 根据需要配置监控画面和报警参数




五、 实现功能

通过巨控OPC560系统，可以实现以下远程监控功能：

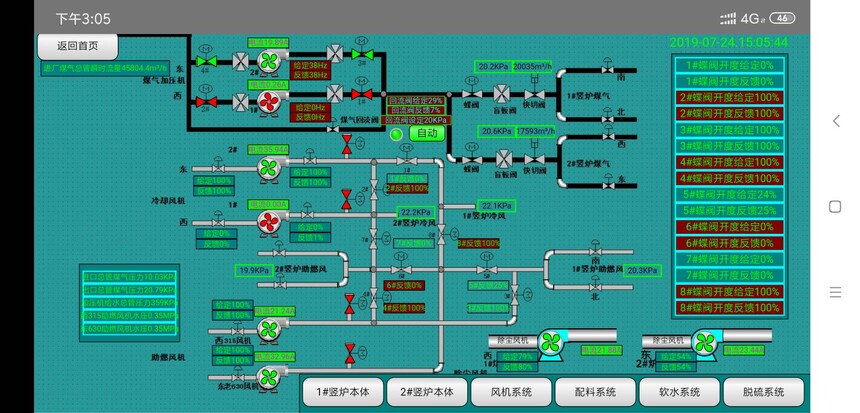

1. 实时数据监控：通过手机APP远程查看WinCC系统中的实时数据

2. 远程控制：在授权情况下，通过手机APP对现场设备进行参数修改和控制

3. 报警推送：可实现短信、微信等多种方式的报警信息推送

4. 历史数据查询：通过云服务器存储和查询历史数据

5. 多终端访问：支持多个手机APP或网页同时访问

六、 应用案例与效果

在某港口移动机械监控系统中，采用WinCC V7.5通过OPC通道与多种类型的PLC进行数据交换，并以其B/S结构通过无线以太网将项目发布到移动手持终端上，实现了对港口大型移动机械设备的实时数据采集与状态监控。

该系统中，所有岸桥和场桥的数据通过统一的OPC通讯协议采集到同一监控平台上，工程师通过手持终端利用无线局域网，从服务器上读取各岸桥和场桥的监控数据并进行必要的控制。

七、 方案优势总结

相比传统的远程监控方案，巨控OPC560模块具有以下显著优势：

1. 实施快捷：不需要改动原有系统，添加模块即可使用

2. 维护简单：无需公网IP和域名，减少网络维护工作

3. 成本低廉：相比专线接入和VPN方案，硬件和运维成本大幅降低

4. 安全可靠：工业级设计，支持双网冗余，保障通信稳定性

结语

基于巨控OPC560模块的WinCC手机APP远程监控方案，提供了一种安全、经济、高效的远程监控解决方案。它不仅保留了原有WinCC系统的所有功能，更拓展了移动监控的灵活性和便捷性，为工业企业数字化转型提供了强有力的技术支持。

随着5G技术和工业互联网平台的快速发展，这种轻量级、低成本的远程监控方案将在智能工厂、远程运维、预测性维护等领域发挥越来越重要的作用。
