在工业自动化飞速发展的今天，设备的远程监控和维护已成为提高生产效率、降低运维成本的关键环节。

一、远程监控的需求与价值

对于使用西门子S7-1500 PLC的工业自动化系统，实现远程监控能带来诸多便利。传统PLC监控方式需要技术人员亲临现场，不仅效率低下，而且响应速度慢，维护成本高。

通过远程监控，工程师可以实时掌握设备运行状态，快速诊断和解决故障，减少系统停机时间，并能在安全环境下进行程序修改和优化。

本文将详细介绍基于巨控GRM550模块的西门子S7-1500 PLC远程监控解决方案，包括其工作原理和具体的操作配置方法。

二、巨控GRM550模块概述

巨控GRM550是一款专为PLC远程监控和维护设计的工业级通讯模块，它采用4G/宽带/WiFi等多种联网方式，能够实现PLC的远程数据采集、程序下载和监控功能。

主要特性包括：

• 多网络支持：支持4G、宽带、WiFi联网，适应不同现场环境

• 无需公网IP：采用巨控云服务器中转，无需申请公网IP或配置路由器

• 高兼容性：支持各种主流PLC，包括西门子、三菱、施耐德等

• 多种监控方式：支持网页监控、APP监控、组态软件监控和微信报警

• 安全可靠：采用SSL加密通信，保障数据安全

三、远程监控系统工作原理

巨控GRM550模块实现西门子S7-1500 PLC远程监控的整体架构基于变量映射和云服务器中转原理。

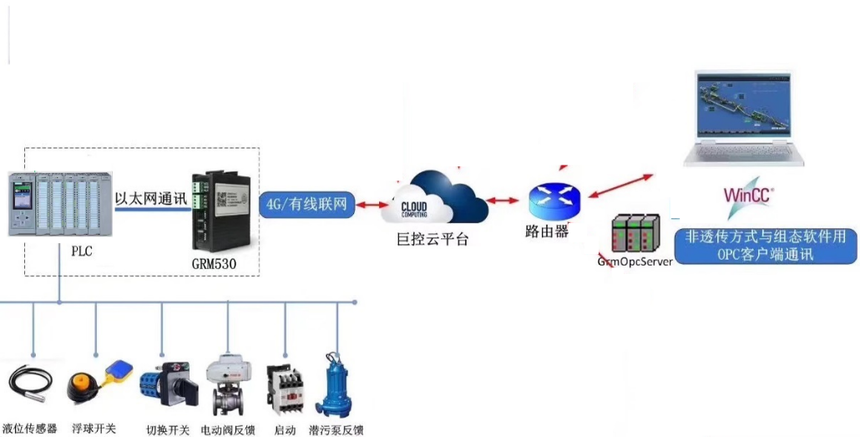

系统架构包含三个核心部分：

1. 现场层：西门子S7-1500 PLC通过网线与巨控GRM550模块连接，进行数据通信。

2. 传输层：GRM550模块通过4G/宽带/WiFi接入互联网，与巨控云服务器建立安全连接。

3. 监控层：用户通过电脑网页、手机APP或组态软件访问巨控云服务器，实现对PLC的远程监控。




数据流过程如下： GRM550模块会采集PLC寄存器中的数据，并将对应的寄存器地址映射为变量，通过互联网传输到巨控云服务器。远程用户访问云服务器时，实际上访问的是GRM550模块在云服务器上映射的变量，再通过这些变量间接读写PLC的寄存器。

四、硬件连接与配置

4.1 硬件准备

实现S7-1500 PLC远程监控需要以下硬件组件：

• 西门子S7-1500 PLC一台

• 巨控GRM550模块一个

• 4G SIM卡一张（移动、联通或电信卡，根据现场信号选择）

• 标准网线一根

• 电源模块及电源线

4.2 硬件连接步骤

1. 连接PLC与GRM550：使用标准网线将S7-1500 PLC的网口与GRM550模块的LAN口连接。

2. 配置IP地址：确保S7-1500 PLC的IP地址与GRM550模块LAN口的IP地址处于同一网段。例如，如果PLC的IP地址为192.168.1.100，则GRM550的LAN口IP应设置为192.168.1.xxx。

3. 连接天线：将4G天线安装到GRM550模块的4G天线接口上。

4. 供电：将24VDC电源连接到GRM550模块的电源输入端子上。

5. 检查状态：通电后，观察GRM550模块的指示灯状态，确保4G信号正常、网络连接成功。

五、软件配置与变量映射

5.1 开发环境准备

1. 安装配置软件：在电脑上安装巨控GRMDEV6配置软件（随硬件标配）。

2. 连接GRM550：通过网线将电脑与GRM550模块连接，或通过互联网进行远程连接。

5.2 建立通讯连接

1. 新建项目：打开GRMDEV6软件，创建新项目，选择设备类型为GRM550。

2. 设置通讯参数：选择S7-1500 TCP协议，设置PLC的IP地址、端口号等参数。

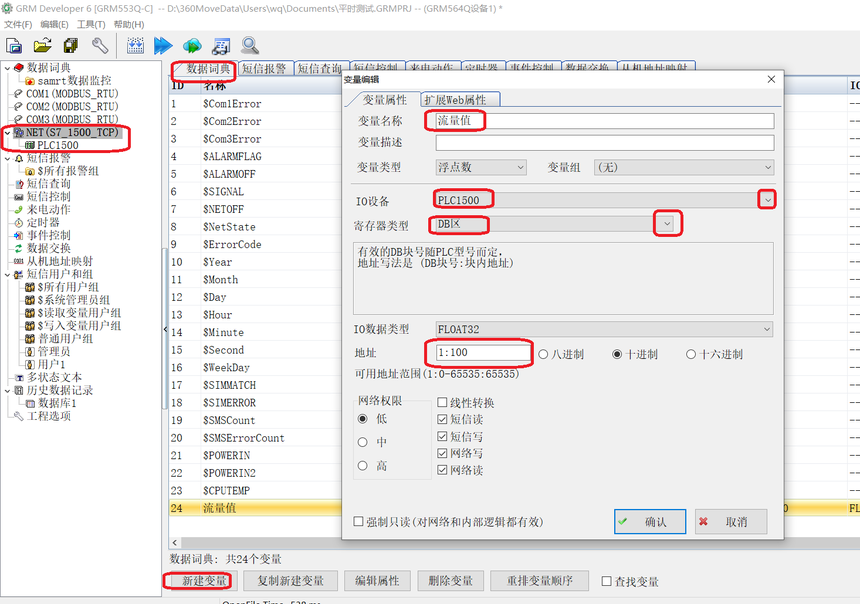

3. 建立变量表：在变量表中创建需要远程监控的PLC变量，每个变量都需要与PLC的寄存器地址绑定。



5.3 变量映射配置

变量映射是远程监控的核心，GRM550支持访问S7-1500 PLC的I、Q、M和DB区，支持数据位、字节、字、双字和浮点数等数据类型。

以下是一个典型的变量映射示例：

配置要点：

• 变量名可以使用字母、数字和下划线组合，建议使用有意义的名称

• 地址格式必须与PLC中完全一致

• 数据类型必须与PLC中定义的数据类型匹配

• 可以根据需要添加读写权限设置

5.4 下载配置

完成变量配置后，将项目编译并下载到GRM550模块中：

1. 点击GRMDEV6软件中的"编译"按钮，检查项目是否有错误。

2. 编译通过后，点击"下载"按钮，将配置下载到GRM550模块。

3. 下载完成后，GRM550模块会自动重启并执行新的配置。

六、远程访问方式配置

6.1 网页与APP监控

巨控GRM550模块提供标准的网页监控和APP监控功能，无需额外开发：

1. 获取设备标识：记录GRM550模块的SN编号和密码（在设备标签上）。

2. 访问云平台：在网页浏览器中输入巨控云平台地址，或打开巨控APP。

3. 添加设备：使用SN编号和密码添加设备，即可查看已配置的变量数据。

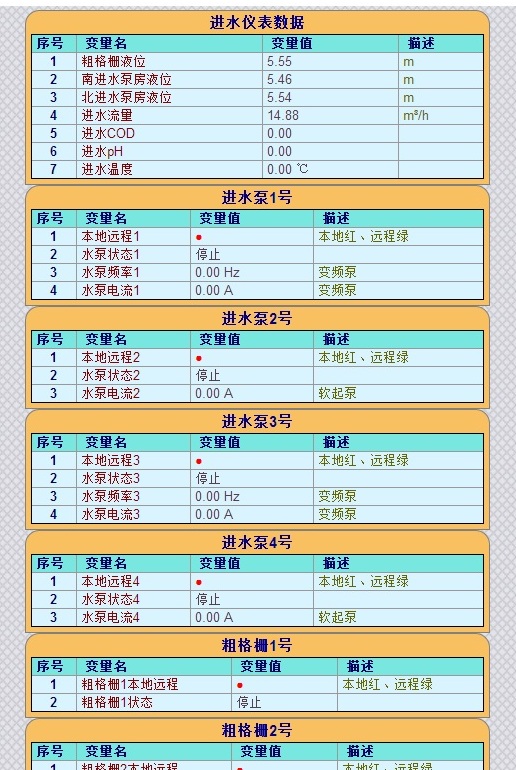

4. 监控数据：可以通过网页或APP远程查看变量数据，也可以对具有写权限的变量进行修改。




6.2 组态软件远程监控

对于需要复杂监控画面的应用，可以通过组态软件（如WINCC、组态王等）实现远程监控：

1. 安装OPC服务器：在监控电脑上安装巨控GRMOPC软件。

2. 配置OPC连接：打开GRMOPC软件，输入GRM550模块的SN编号和密码。

3. 导入变量：GRMOPC会自动从云服务器导入GRM550模块中配置的所有变量。

4. 组态软件配置：在组态软件（如WINCC）中配置OPC DA/UA协议，连接GRMOPC服务器。

5. 建立组态画面：在组态软件中使用导入的变量建立监控画面，实现对PLC的远程监控。




6.3 云组态开发

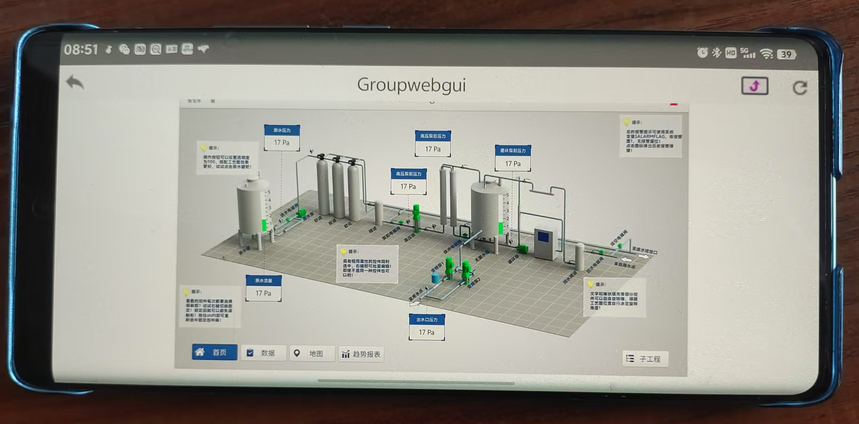

对于更高级的应用，可以使用巨控的云组态WEBGUI开发复杂的监控界面：

1. 打开WEBGUI：启动巨控WEBGUI开发软件。

2. 导入变量：通过SN编号和密码自动导入GRM550在云服务器上映射的变量。

3. 开发组态画面：使用丰富的图库和控件开发专业的监控界面。

4. 发布与访问：发布组态画面后，可通过电脑、手机或平板随时访问，无需固定在某处。




七、高级功能配置

7.1 微信报警功能

巨控GRM550模块支持微信报警功能，实现设备故障的实时推送：

1. 开通云端空间：联系巨控管理人员开通对应SN编号的云端空间（需付费）。

2. 启用历史数据：在GRMDEV6工程选项中勾选"使用网络历史数据功能"。

3. 配置报警条件：在短信报警编辑块中新建报警，设置触发条件和报警内容。

4. 设置报警延迟：根据需要设置报警延迟时间，单位是0.1秒。

5. 关注公众号用户需关注巨控微信报警公众号，添加设备SN编号和密码，即可接收报警信息。

7.2 远程程序下载

GRM550模块支持PLC程序的远程下载和调试：

1. 安装虚拟串口软件：在电脑上安装巨控GVCOM3软件（随硬件标配）。

2. 建立透明传输通道：GVCOM3软件通过互联网连接GRM550模块，形成虚拟串口或虚拟网卡。

3. 配置PLC编程软件：在PLC编程软件（如西门子TIA Portal）中选择虚拟串口或虚拟网卡作为通信接口。

4. 远程连接：通过编程软件进行PLC程序的上传、下载和在线监控。

八、实施注意事项

1. 网络安全：巨控云平台采用安全加密通信，但仍需妥善保管GRM550模块的SN编号和密码，定期修改密码。

2. 信号稳定性：在工业现场，确保4G信号强度良好，必要时可加装外部天线。

3. 数据流量：根据监控变量数量和更新频率选择合适的流量套餐，避免过量流量消耗。

4. 故障诊断：如遇通信故障，可先检查GRM550模块指示灯状态，通过指示灯判断故障类型。

5. 备份配置：定期备份GRM550模块的配置，便于设备更换时快速恢复。

九、总结

基于巨控GRM550模块的西门子S7-1500 PLC远程监控方案，提供了一种实施简便、成本低廉、安全可靠的远程监控解决方案。通过本方案，企业可以大幅减少设备维护人员的差旅成本，提高故障响应速度，实现设备的预测性维护，全面提升自动化设备的运维管理水平。

随着工业互联网技术的不断发展，远程监控技术将成为工业自动化领域的标准配置，采用成熟可靠的远程监控方案，将有助于企业在数字化转型中占据先机。
