在工业物联网飞速发展的今天，通过手机APP监控PLC设备已成为提高运维效率的关键手段。广州巨控电子科技有限公司的GRM系列模块正是这一领域的成熟解决方案，本文将深入解析其技术原理与配置方法。

随着工业4.0时代的到来，传统的工业控制方式正逐渐向移动化、云端化方向转变。通过手机APP实现对PLC的远程监控，不仅大大提高了设备维护的效率，还能及时发现并处理故障，减少停机损失。

广州巨控作为一家专注于工业自动化解决方案的高科技企业，其开发的GRM系列无线通讯模块在这一领域表现突出。

系统工作原理

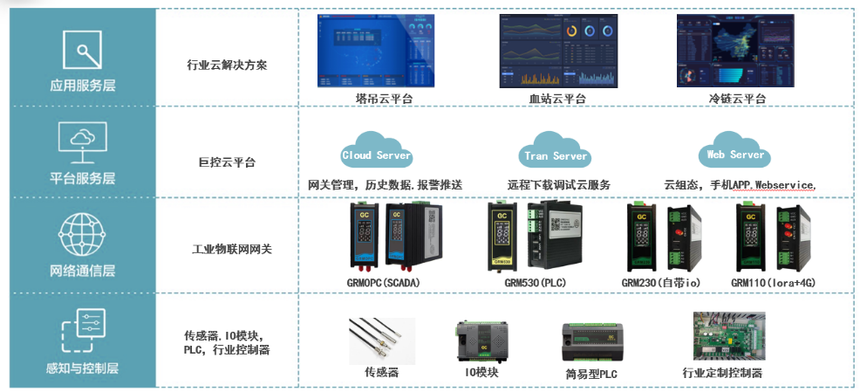

广州巨控PLC手机APP监控系统的核心由三部分组成：现场控制层、网络传输层和远程监控层。

1. 现场控制层

这一层主要由PLC和巨控GRM系列模块组成。GRM模块通过RS485、RS232或以太网接口与PLC建立物理连接，支持西门子、三菱、欧姆龙、AB等主流PLC品牌，同时兼容MODBUS协议的变频器、仪表等工业设备。

2. 网络传输层

GRM模块内置多种网络连接方式，包括4G、WiFi和有线网络，可根据现场实际情况灵活选择。

模块与PLC之间的通讯采用各自厂商的专用协议，而与云服务器之间则采用巨控独有的加密通讯协议，确保了数据的安全性和实时性。

3. 远程监控层

用户可通过手机APP、电脑网页或短信等多种方式远程访问数据。巨控云服务器作为数据中转站，负责协议转换和数据加密，用户无需固定IP和端口映射，大大降低了部署难度。

核心硬件选择

广州巨控提供了多种GRM模块型号，以满足不同应用场景的需求：

每个系列又有多种连接方式可选（N-网线，W-WIFI，Y-4G），用户可根据现场网络条件选择合适的型号。

操作配置方法

硬件连接步骤

1. PLC与GRM模块连接：以西门子S7-1200 PLC为例，通过网线与GRM模块连接。。

2. 网络配置：根据现场条件，为GRM模块提供网络连接 - 插入4G SIM卡、连接WiFi或接通有线网络。

3. 电源连接：为GRM模块提供24VDC电源，确保稳定工作。

软件配置步骤

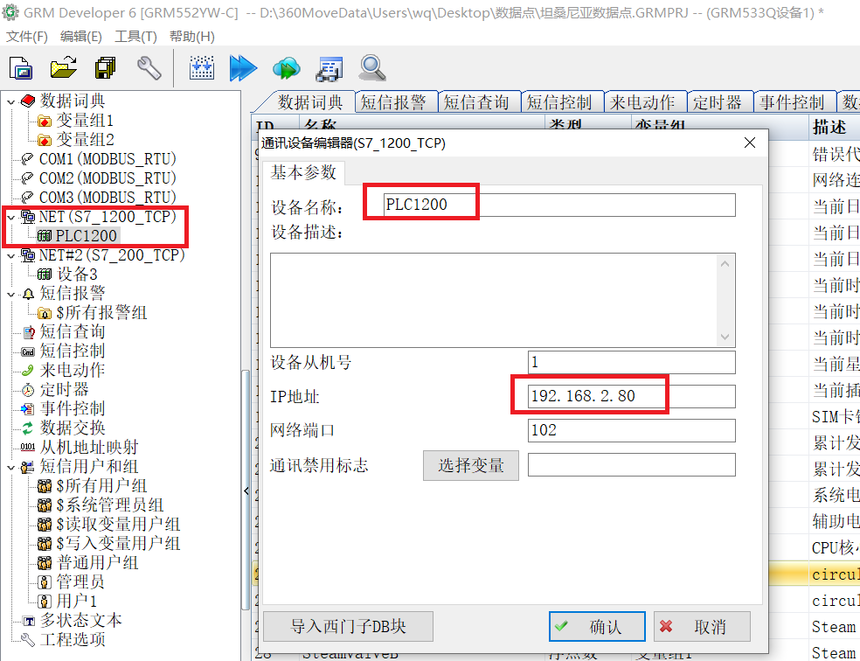

1.GRM模块配置：使用巨控配置软件GRMDEV6，添加新设备，选择对应的PLC品牌和协议（如西门子S7-1200  TCP协议）。

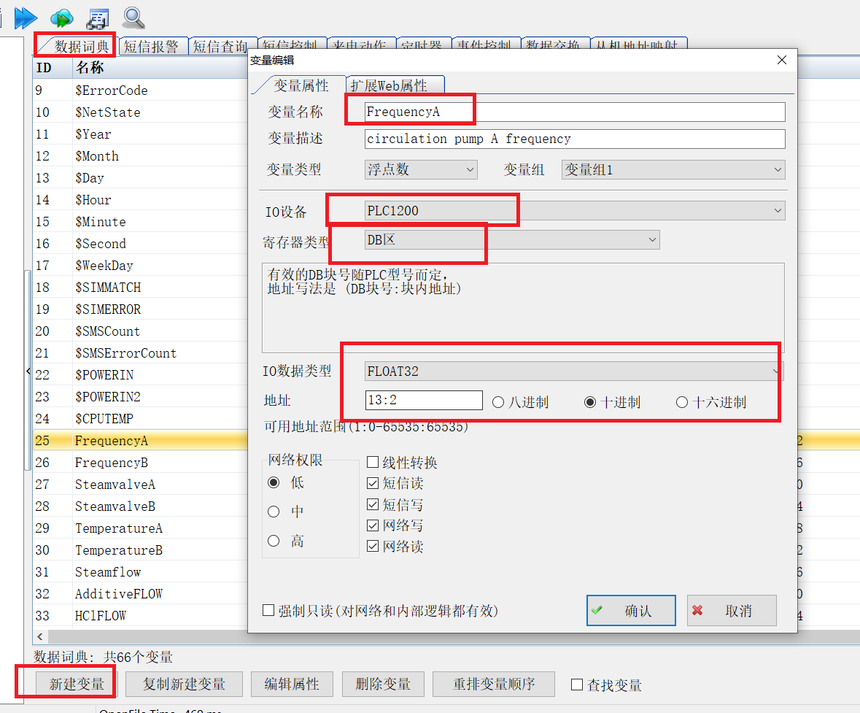

2.变量配置：在云平台中添加需要监控的PLC变量，如M0.0、DB1.DBD1等寄存器地址，设置变量名称和数据类型。该变量可以直接导入云组态。

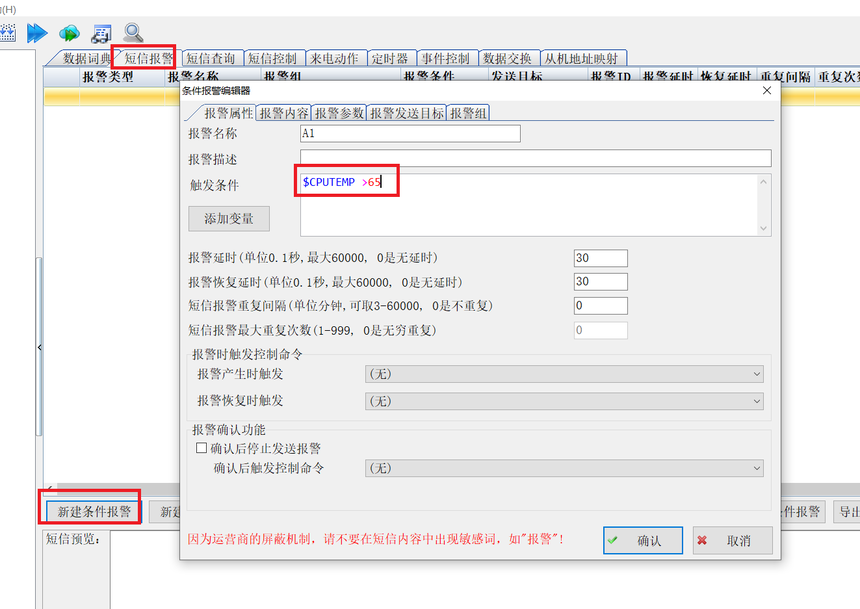

3.报警设置：根据需要配置设备报警条件，如上下限报警、变化率报警等，并设置报警通知方式（APP推送、短信、邮件等）。

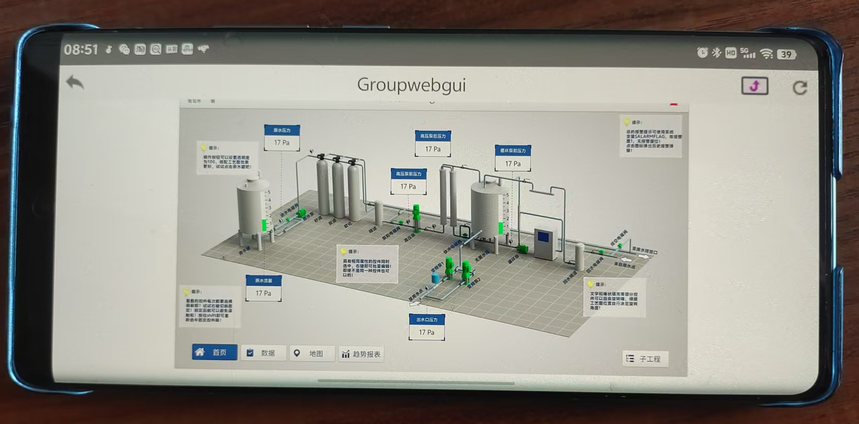

4.云组态设置，通过巨控云组态WEBGUI,组态手机APP画面，对应控制动画控件关联变量。做完工程后，上传云后台封闭运行。

5.手机APP配置：下载并安装巨控通用APP，登录账户后即可查看已配置的设备和变量，实现远程监控。

方案优势与特点

1. 快速部署：无需公网IP和端口映射，减少了网络配置的复杂性。实施过程比传统方式节省大量时间。

2. 高可靠性：工业级设计，通过严格抗干扰测试，支持4G和短信双重通讯保障，确保在恶劣工业环境下稳定运行。

3. 数据安全：采用非透明传输模式，全部数据加密，平台具备赛门铁克安全认证，确保数据安全。

4. 低流量消耗：采用智能压缩技术和多包并发技术，相对透传GPRS DTU降低50%流量，速度提高2.5倍，典型应用一个月仅需100M流量。

5. 多功能集成：除了PLC监控，还可接入摄像头实现视频监控，直接连接传感器，兼具PLC编程功能。

典型应用场景

该解决方案已广泛应用于多个行业：

• 石油化工：远程监控储罐液位、泵阀状态，及时报警

• 电力系统：变电站远程监控，故障预警http://www.hnjukong.com

• 水务管理：水源井、水厂远程监控，水泵联动控制

• 智能楼宇：空调、照明系统远程监控

• 环保设备：污水处理设备运行监控

结语

广州巨控的GRM系列模块为PLC移动监控提供了一套完整、可靠且易于实施的解决方案。通过手机APP监控PLC，企业可以充分发挥工业物联网的优势，实现预测性维护、远程故障诊断和精益生产管理，最终提升设备管理水平，降低运营成本。

随着5G技术的商用和工业互联网平台的普及，这种基于手机的远程监控方式将成为工业控制的标配，为企业数字化转型提供有力支持。
