在工业自动化领域，远程监控与控制已成为提升运维效率的关键，而广州巨控的GRM550系列模块正是实现这一目标的利器。

随着工业互联网的快速发展，传统的本地PLC监控方式已无法满足跨国跨地区企业的需求。通过公网远程访问PLC设备成为工业自动化领域的重要发展方向。广州巨控电子科技有限公司推出的GRM550系列智能远程控制终端，为解决这一问题提供了成熟可靠的方案。

本文将详细介绍如何利用广州巨控的产品实现组态软件通过公网对PLC的远程访问与监控。

传统PLC访问方式的局限性

在了解远程访问方案前，我们首先需要理解传统PLC访问方式的局限：

1. 网络环境限制：PLC通常部署在局域网内，使用私有IP地址（如192.168.x.x），无法直接通过公网访问。

2. 安全风险：将PLC直接暴露在公网中会面临严重的网络安全威胁，如恶意扫描、勒索软件攻击等。

3. 协议兼容性：工业协议（如S7协议、ModbusTCP等）在 NAT 环境下可能因“地址隐藏”导致通信异常。

4. 维护成本高：工程师需要到现场进行PLC程序调试和维护，跨国跨地区维护成本极高。

广州巨控远程访问方案的核心原理

广州巨控GRM550系列模块采用非透传模式实现组态软件与PLC之间的远程通信，其核心原理如下：

1. 数据加密与压缩传输

GRM模块与巨控云服务器之间建立加密安全连接，所有数据传输均进行加密处理，保障数据安全。采用先进的压缩算法，大幅减少流量消耗，典型应用一个月仅需100M流量。

2. 虚拟化通信接口

在组态软件运行的计算机上安装一个巨控的OPCSEVER，该软件通过巨控云服务与远端的PLC建立变量映射关系，使得组态软件可以像访问本地PLC一样访问远程设备。

3. 多网络支持

GRM模块支持4G、WiFi和有线以太网等多种联网方式，能够适应不同的现场网络环境。

4. 协议兼容性处理

GRM模块内置多种PLC协议驱动（支持西门子、三菱、欧姆龙、AB和各种国产PLC），以及Modbus协议，可连接各种变频器、仪表、触摸屏。模块还具备协议转换功能，将不同PLC的专用协议统一处理，方便组态软件接入。

具体实现方法与步骤

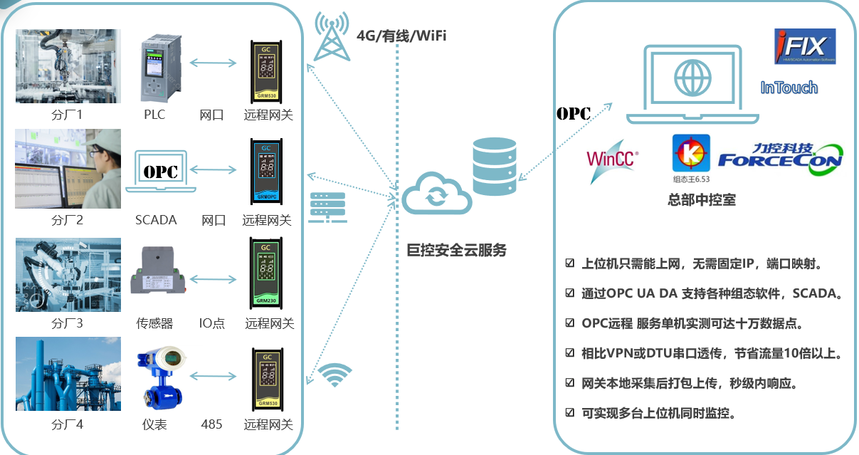

系统架构

整个远程监控系统的架构包含三个主要部分：

1. 现场层：PLC及其他工业设备通过串口或网口与巨控GRM模块连接。

2. 网络层：GRM模块通过4G/WiFi/以太网连接到巨控云安全服务器。

3. 监控层：组态软件运行在能上网的计算机上，通过巨控提供的OPC接口访问PLC数据，无需固定IP，也无需进行端口映射。

实施步骤

1. 硬件选型与连接

根据实际需求选择合适的GRM550系列模块：

• GRM551：支持组态软件远程监控、网页手机APP远程监控、短信功能，但不支持远程下载调试梯形图

• GRM553：功能最全，支持组态软件远程监控、网页手机APP远程监控、远程下载调试梯形图、短信功能.

将选定的GRM模块与PLC通过RS-485、RS-232或以太网方式连接，并配置模块的联网方式（4G/WiFi/有线）。

2. 模块配置

使用巨控提供的配置工具对GRM模块进行参数设置：

• 配置PLC类型及通信参数（波特率、数据位、停止位、校验位等）

• 定义数据采集点表（需要监控的PLC寄存器地址）

• 设置云服务器连接参数

3. 组态软件配置

在组态软件（如组态王、WinCC、力控等）中配置OPC协议与GRM模块的通信：

4. 安全设置

• 配置访问权限控制，限制不同用户的访问范围

• 设置数据加密传输参数

• 如需更高级别安全保护，可搭配巨控4G安全路由器（GK-ROUTER）使用

5. 系统测试与调试

• 测试组态软件与PLC的通信状态

• 验证数据读写功能

• 优化通信参数，提高响应速度

方案优势与特点

1. 高效稳定的通信性能

• 独有压缩和多包并发技术：通过4G网络，即使有数百个数据点，组态软件也能保证秒级内响应。

• 多客户端支持：支持多台上位机同时监控，采用转发压缩技术，多客户端不增加流量费用。

2. 强大的安全性

• 全数据加密：平台具备赛门铁克安全认证，确保数据安全。

• 隐藏内网拓扑：PLC设备的私有IP隐藏在局域网内，外部网络只能看到NAT网关的公网IP，降低了PLC被恶意扫描攻击的风险。

3. 灵活性与易用性

• 无需公网IP：采用云服务器中转方式，无需申请公网固定IP，也无需进行复杂的网络配置。

• 兼容性强：支持Kepware、WinCC（含博途）、IFIX、INTOUCH、组态王、力控等上位机软件，完美兼容。

• 快速部署：从设备安装到系统上线，通常只需几小时即可完成。

4. 附加功能

• 远程编程调试：GRM533模块支持通过公网对PLC进行远程程序下载和调试，极大降低维护成本。

• 手机APP监控：可通过手机APP实时监控PLC状态，接收报警信息。

• 视频集成：可配合萤石云摄像头使用，APP同时监控现场数据和图像。

应用场景

该方案适用于多种工业场景：

1. 分布式设备监控：如自来水厂、污水处理厂的远程泵站监控

2. 智能楼宇控制：跨地区的楼宇自控系统集中管理

3. 能源管理系统：光伏电站、风电场等能源设施远程监控

4. 生产线远程维护：为设备制造商提供远程售后服务支持

5. 环保监测系统：污染源监控、环境参数采集等

总结

基于广州巨控GRM550系列的组态软件公网访问PLC方案，提供了一种安全、稳定、经济、高效的远程监控解决方案。该方案有效解决了传统方式下的网络限制、安全风险和运维成本高等问题，极大地扩展了组态软件的应用范围，为工业互联网时代的远程监控提供了可靠的技术支撑。

随着5G技术的普及和工业互联网平台的快速发展，类似的远程访问方案将在工业自动化领域扮演更加重要的角色，推动工业企业向数字化、智能化方向转型升级。
