在工业自动化领域，PLC远程下载调试正成为越来越多企业的好方案。传统模式下，工程师需要亲临现场才能完成PLC程序调试、下载和故障排除，产生高昂的差旅成本和时间成本。

特别是当设备分布在不同的地区甚至海外时，一次简单的程序修改可能就需要投入数天时间和数千元费用。通过广州巨控的GRM模块，工程师现在可以轻松实现PLC程序的远程下载和调试，大大提升了工作效率。

PLC远程下载调试的核心原理

PLC远程下载调试的本质是构建一条安全稳定的远程通道，替代传统的本地数据电缆。目前主流的实现方式有两种：

1. VPN通道技术

VPN方式通过构建穿透通道直接连接本地编程计算机与远程PLC，不对PLC程序做任何特殊处理。这种方式虽然直接，但存在明显缺点：受网络干扰影响大，下载速度慢，过程中容易中断，且受到VPN翻墙限制，对于位于国外的设备基本无法调试。

2. 智能压缩通道技术

巨控GRM模块采用更先进的智能压缩通道技术，除了构建虚拟远程通道外，还对传输中的PLC程序进行打包压缩，到达终端后再进行解压还原。

这种方式显著加快了传输速率，有效避免了网络干扰，保证了下裁的稳定性，而且不受VPN翻墙限制，设备在国外同样可以实现PLC梯形图远程调试和上下载。

根据实际测试数据，同一个2M大小的AB PLC程序，采用VPN方式远程下载需要约8分钟，而采用巨控压缩打包方式仅需约2分钟，效率提升明显。

巨控GRM模块系统构成与硬件连接

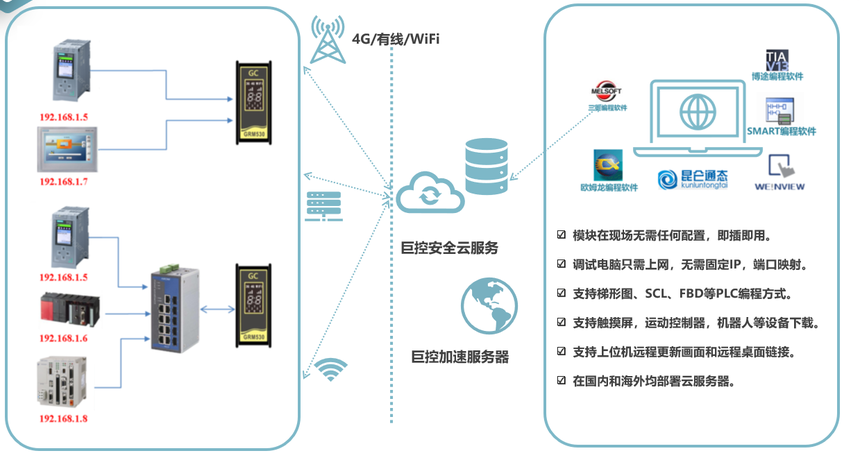

系统组成

实现PLC梯形图的远程调试和上下载需要以下软硬件构成：

• PLC端：一个GRM550系列的硬件模块，负责PLC的网络通讯。GRM模块可以通过有线、WIFI或4G手机卡这三种方式实现远程联网。

• 编程电脑端：无需加装任何硬件，只需电脑能上网，并安装巨控配套的GVCOM远程下载软件。

硬件连接

PLC通过通讯口连接GRM模块，GRM系列产品支持的通讯端口包括485、232和以太网口，可以支持不同型号、不同品牌的PLC程序远程调试，如西门子、三菱、欧姆龙、AB、施耐德、台达等主流PLC。

巨控GRM远程控制终端能流畅下载调试各种主流PLC，即使对于文件比较大的触摸屏工程，要求响应速度的运动控制器、伺服，依然可以轻松应对，流畅下载。

巨控GRM模块配置与操作详解

模块网络配置

1. 给GRM550接上DC 12~24V电源。

2. PLC通过网线直接和GRM550的LAN网口连接，或者PLC和GRM550的LAN口插入同一交换机（路由器）。

3. 保证PLC的IP和GRM530的IP在同一个网段内。出厂时，GRM550的LAN1/LAN2口IP为192.168.1.240，WAN口IP为动态分配。

4. 如果忘记了模块网口IP地址，可以按住模块上的复位按钮，启动后数码管显示“三三”，松开按钮，然后再按住按钮5秒，等数码管闪烁显示“三三”时松开按钮即可复位模块为出厂的IP。

远程下载配置步骤

1. 开通远程下载功能：修改远程下载密码：登录www.yunplc.com，修改远程下载密码（初始密码为12345678）。密码必须是8位或更多，且必须有字母和数字。

2. 安装GVCOM3软件：在编程电脑上全部按照默认选项，直接安装GVCOM3。安装过程中，务必关闭全部杀毒软件和防火墙。

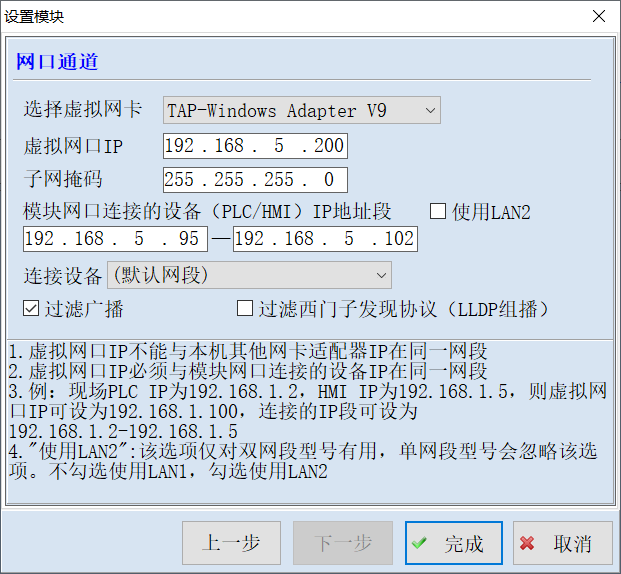

3. 配置GVCOM3：

• 运行GVCOM3，点击“新建模块”，输入模块11位序号和密码。

• 如果PLC通过GRM的网口连接，启用网口通道。

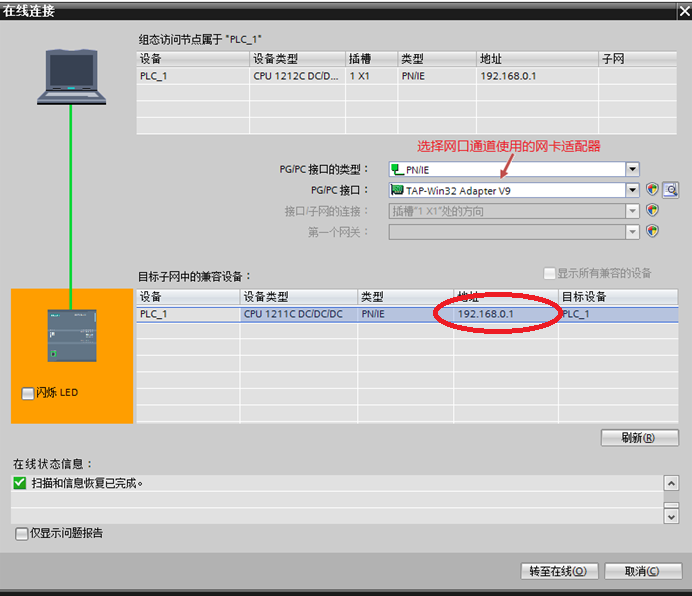

• 选择安装好的虚拟网口 TAP-WIN32 Adapter V9。

• 设置网口IP，只需与远程PLC的IP在同一网段且不冲突即可。

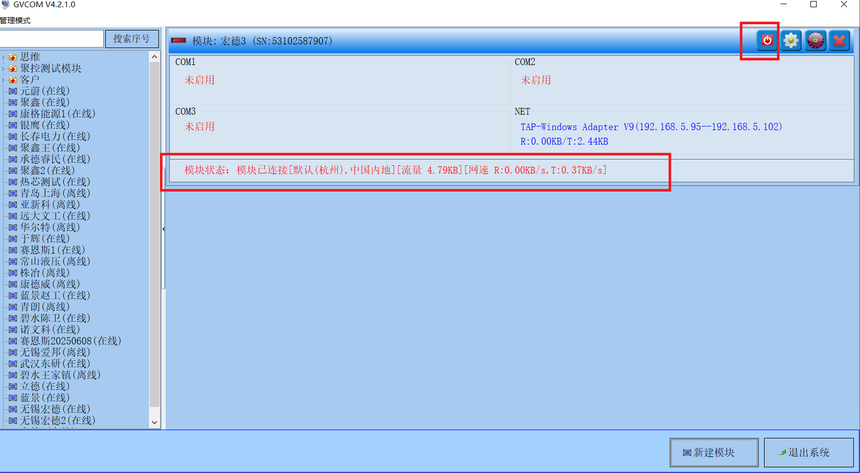

4. 建立连接：GVCOM3显示“模块已连接”时，表示可以远程下载PLC/HMI项目了。






应用场景与实战技巧

典型应用场景

1. 设备远程维护：对于已部署在现场的设备，出现程序问题或需要升级时，无需派遣工程师到现场，通过远程连接即可解决问题。

2. 程序调试与优化：在设备开发阶段，可以远程对PLC程序进行调试和优化，大大缩短开发周期。

3. 故障诊断：通过远程连接实时监控PLC运行状态，快速定位故障原因。

4. 多地点设备管理：对于分布在不同地区甚至不同国家的设备，可以在中央控制室进行统一管理维护。

实战技巧与注意事项

1. 网络优化：如果设备响应延迟稳定在200ms以内，不丢包，常见PLC、触屏都能顺利下载。如果延迟接近300ms，只要丢包率低，也能实现远程调试下载。

2. 速度提升方法：

• 编程电脑采用更好的网络，尽量不要使用手机或WIFI热点。

• 改善模块上网速度，更改成有线或4G天线增强信号。

• 选择就近的加速服务器。

3. 海外访问：海外可以采用新加坡加速服务器，或要求定制海外编程服务器。

4. 虚拟网卡冲突解决：GVCOM里面设置的网口IP不能和电脑上任何网卡的IP在一个网段。可以使用IPCONFIG查看当前电脑上全部网卡的IP，确认无冲突。

巨控GRM模块的核心优势

与传统VPN方式相比，巨控GRM模块在PLC远程下载调试方面具有显著优势：

1. 更高的传输效率：通过对程序打包压缩，传输时间减少60%以上。

2. 更强的稳定性：特殊处理方式有效抵抗网络干扰，避免下载过程中断。

3. 更广的适用范围：不受VPN翻墙限制，海外设备同样可以轻松调试。

4. 更好的兼容性：支持各种主流PLC品牌，且不需要改变现有编程习惯。

5. 更低的成本：无需专线和固定IP，只需普通互联网连接即可。

结语

PLC远程下载调试技术正在改变自动化设备维护的传统模式，巨控GRM模块以其先进的技术和便捷的使用方法，为自动化工程师提供了强有力的工具。

通过本文介绍的原理和操作方法，工程师可以快速掌握这一技术，实现高效、低成本的设备远程维护，从此告别“不是在出差调试，就是在出差去调试的路上”的困境。

在工业物联网快速发展的今天，掌握PLC远程下载调试技术已成为自动化工程师的必备技能，而巨控GRM模块无疑是这一领域的优秀解决方案
