在工业物联网飞速发展的今天，距离不再是技术维护的障碍。

在现代工业自动化领域，西门子PLC作为核心控制设备，广泛应用于各种工业场景。然而，传统的PLC调试与维护需要工程师亲临现场，这不仅产生高昂的差旅成本，还会导致设备停机时间延长。

为解决这一痛点，广州巨控科技推出的GRM550远程模块提供了创新性的解决方案，通过4G网络或宽带连接实现西门子PLC远程调试与监控。

01 远程调试的核心原理与价值

广州巨控GRM550模块本质上是一种专业的数据采集网关，它在PLC和远程工程师之间建立了一条安全、稳定的通信桥梁。该模块支持与西门子S7-200、S7-300、S7-400、S7-1200、S7-1500等主流系列PLC连接。

与传统VPN远程连接方式不同，GRM530采用非透传智能采集模式和压缩算法，仅传输有效数据而非全部数据流，大大降低了带宽要求和流量消耗。

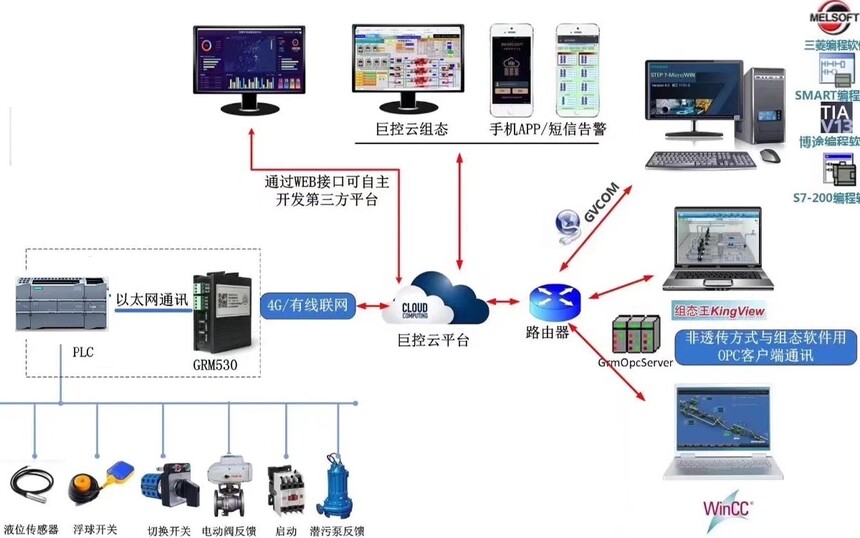

其核心原理可概括为三个步骤：

• 数据采集：GRM550通过以太网或串口与PLC物理连接，实时读取PLC的内存寄存器数据（如M寄存器、DB块、I/O状态等）。

• 安全传输：采集到的数据经过加密压缩后，通过4G网络或有线宽带上传到巨控云平台。

• 远程访问：授权工程师可通过电脑、手机或平板等终端，经由云平台访问现场PLC，实现程序上传下载、在线监控、参数修改等操作。

这种架构的优势在于，无需公网IP或专线，减少了网络配置的复杂性，同时云平台作为中介解决了动态IP和网络穿透的问题。

02 巨控GRM550模块的技术特点

GRM550模块之所以成为西门子PLC远程调试的理想选择，源于其多项技术创新：

• 多网络兼容性：支持全网通4G、有线宽带和Wi-Fi连接，并能根据网络状况自动切换，保证连接稳定性。

• 强大协议支持：内置多种西门子PLC通讯协议，如S7-1500 TCP协议（Profinet）、PPI、MPI等，单一模块可支持多达3000个数据点。

• 双通道通信：不仅支持数据监控，还能实现PLC程序的远程上下载，响应速度足以满足甚至伺服驱动器等精密设备的调试需求。

• 安全机制：所有数据传输均经过加密处理，避免了网络层监听直接获取PLC数据的风险。

03 硬件连接与配置步骤

实现西门子PLC远程调试的好步是正确连接和配置硬件设备。

硬件准备与连接

需要准备的设备包括：巨控GRM550模块、西门子PLC（以S7-1500为例）、4GSIM卡（或可用有线网络）、电源线及网线。

连接过程简单直接：

1. 将GRM550的LAN口通过网线与S7-1500PLC的以太网口相连

2. 确保PLC的IP地址与GRM550LAN口IP处于同一网段

3. 为GRM550接通电源，并插入4G卡或连接有线网络

参数配置

硬件连接完成后，需要进行软件配置：

1. 在电脑上安装巨控配置软件，通过网口连接GRM550模块

2. 选择正确的PLC型号和通讯协议（如S7-1500TCP）

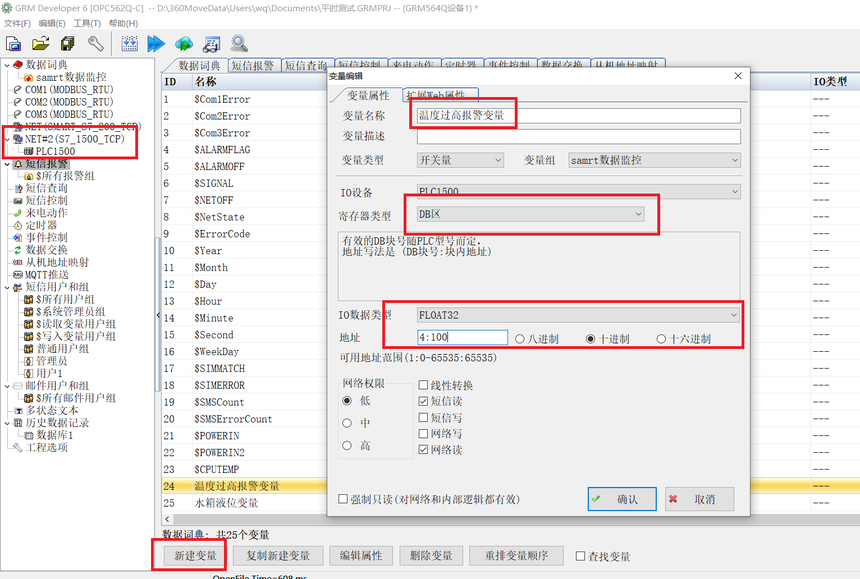

3. 创建变量表，将需要远程监控的PLC地址（如DB1.DBD100）与变量名绑定

4. 设置数据传输周期和报警条件

5. 将配置下载到GRM550模块中

完成上述步骤后，GRM550会自动连接至巨控云平台，并将PLC数据映射到云端。此时，模块的唯一SN编号便成为远程访问的标识。

04 远程调试操作指南

当现场设备完成GRM550模块的安装和配置后，远程工程师便可进行调试操作。

电脑端远程调试

对于使用TIA Portal（博途）软件的工程师，巨控提供GVCOM虚拟串口软件。安装此软件后，它会在本地创建一个虚拟网卡，该网卡通过云平台与远程PLC建立连接。

操作流程如下：

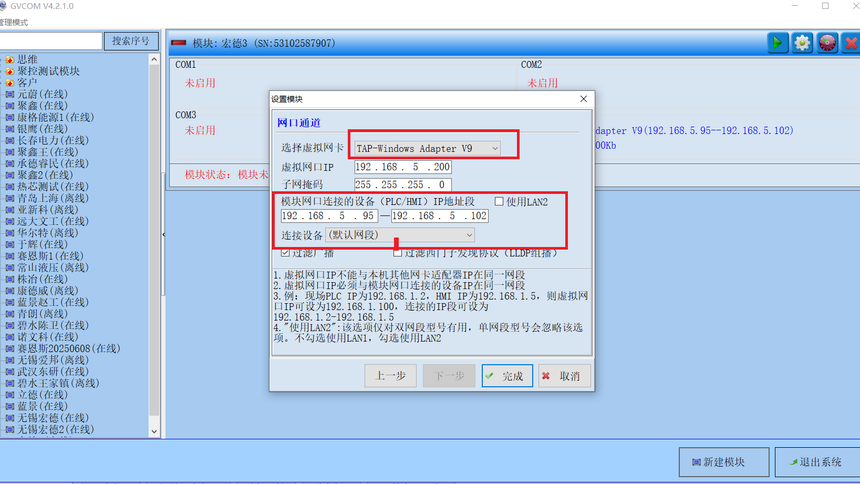

1. 在能上网的电脑上安装GVCOM软件，输入GRM550的SN编号和密码

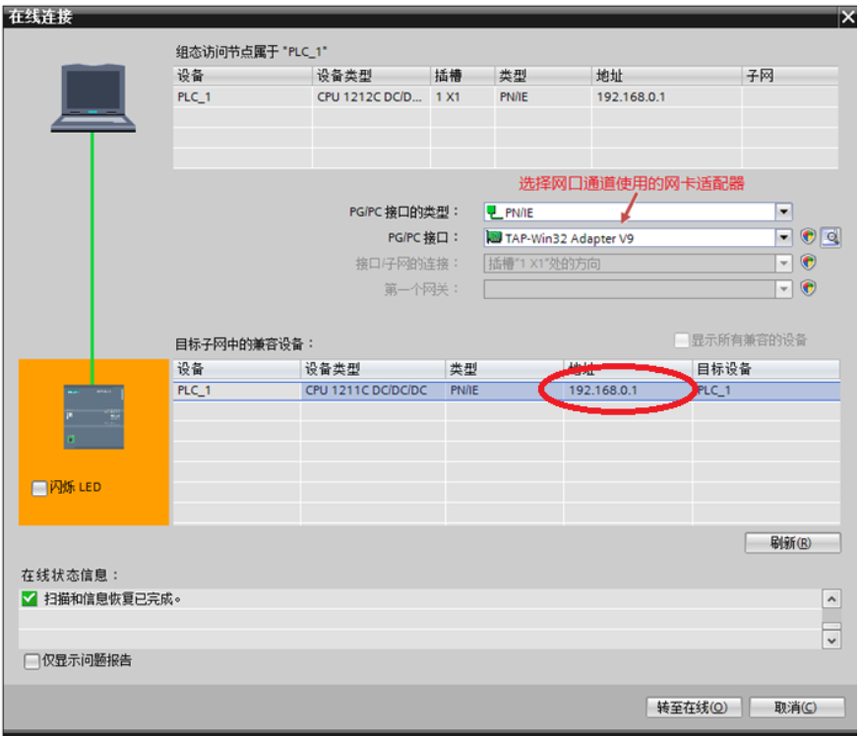

2. 打开TIA Portal软件，选择GVCOM创建的虚拟网卡作为连接接口

3. 如同在本地一样进行程序上传、下载、在线监控等操作

这种方案实际上将复杂的网络通信简化为简单的局域网通信，工程师无需掌握专业的网络知识即可实现远程调试。

移动端监控与管理

对于日常监控和维护，巨控提供了移动解决方案：

1. 手机APP监控：通过巨控yunplc终端APP，输入SN编号和密码，即可查看PLC实时数据。

2. 微信报警推送：在GRM550配置软件中设置报警条件和内容，当触发条件满足时，系统会自动向预设微信号推送报警信息。

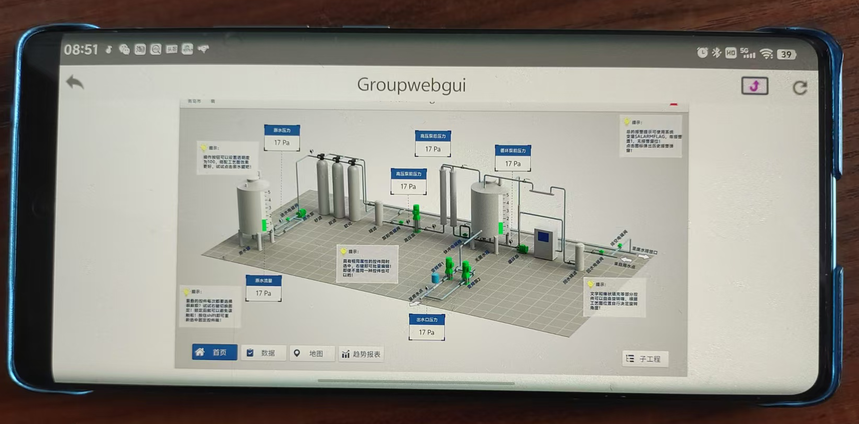

3. 云组态开发：工程师可使用巨控WEBGUI软件组态监控画面，这些画面部署在阿里云上，可通过任何联网终端访问。




多站点集中监控

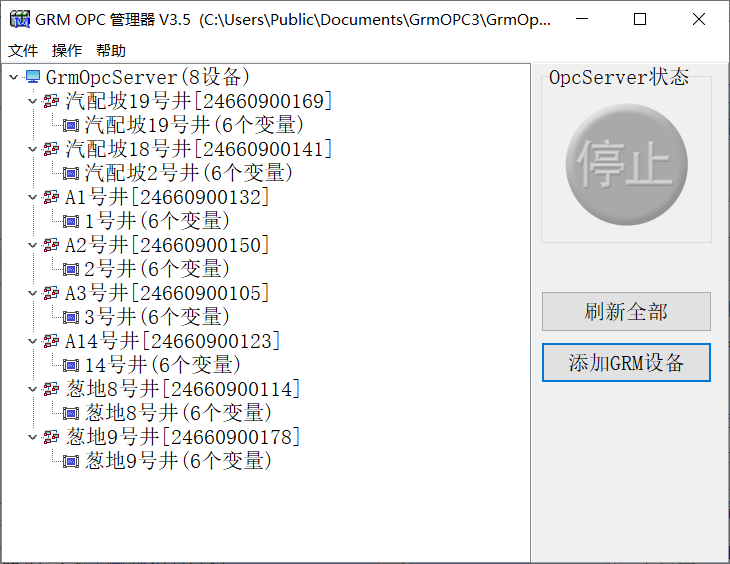

对于拥有多台设备的用户，巨控方案支持集中监控中心建设。通过一台电脑安装巨控OPCSEVER软件，输入多个GRM550模块的SN编号，即可将不同地点的PLC数据汇集到一起，再通过组态软件（如WinCC、组态王等）实现全国设备的统一监控。

05 应用场景与优势总结

基于巨控GRM550模块的西门子PLC远程调试技术，已在多个行业得到成功应用：

• 设备制造商：可为终端用户提供快速远程维护，减少现场服务成本

• 水务环保行业：对分布广泛的泵站、污水处理厂实现远程监控

• 能源设施：如西气东输管道沿线PLC站的远程管理

与传统的远程调试方案相比，巨控GRM550方案具有显著优势：

• 低成本：无需申请固定IP专线，利用普通4G卡或宽带即可实现连接

• 易用性：工程师无需深入掌握网络知识，只需简单配置即可使用

• 高安全性：端到端的加密传输保障了工业数据安全

• 稳定性高：经过数万个项目验证，能够承受工业环境下的长期运行

随着工业互联网技术的不断发展，远程维护已成为工业自动化领域的标准配置而非可选功能。广州巨控GRM550模块的成功在于它将复杂的技术封装成工程师熟悉的操作方式，使企业能够以最小投入实现设备运维的数字化升级。

对于广大西门子PLC用户而言，采用此类远程调试方案不仅意味着成本节约，更是保障生产连续性和提高服务响应速度的战略选择
