引言

随着工业自动化水平的不断提升，西门子PLC之间的稳定通讯成为系统集成的关键。传统有线方式受限于布线成本、环境复杂性和维护难度，无线通讯技术正逐渐成为优选方案。本文将详细介绍基于巨控GRM110系列模块和LORA无线技术的西门子PLC间无线通讯解决方案，涵盖原理、实现方法及优势。

无线通讯原理

1. LORA技术基础

LORA（Long Range）是一种低功耗广域网通信技术，具有远距离传输、高抗干扰性和低功耗的特点。其采用扩频调制技术，在相同功耗下比传统无线模块传播距离更远，适用于工业环境中的复杂电磁环境。

2. 巨控GRM110系列模块功能

GRM110系列是巨控开发的工业级无线通讯模块，内置LORA传输协议，支持多种PLC协议（包括西门子S7系列）。模块通过串口或网口与PLC连接，将有线数据转换为无线信号传输，实现PLC之间的数据交互。

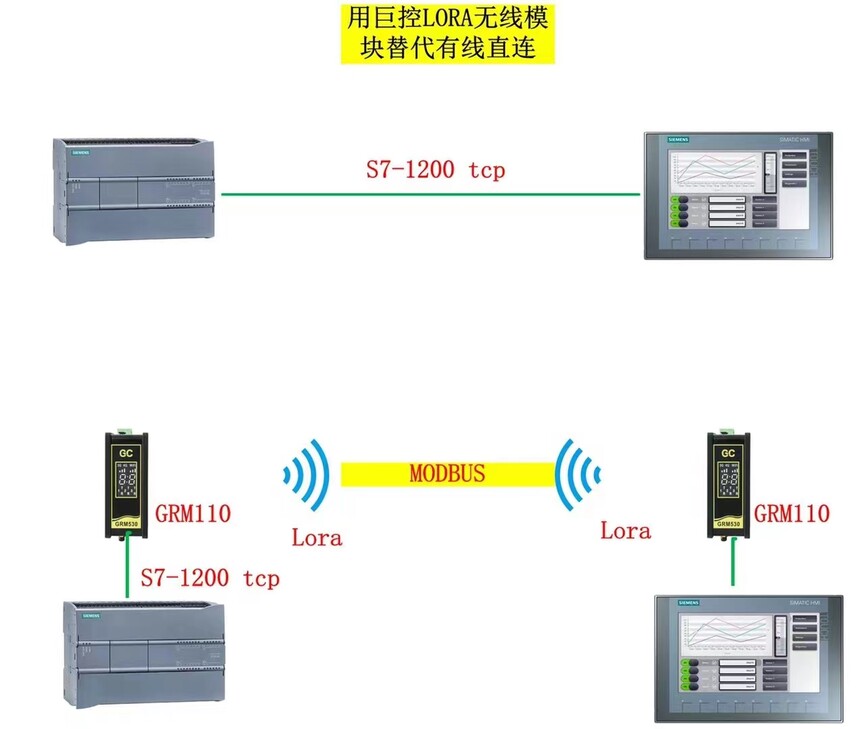

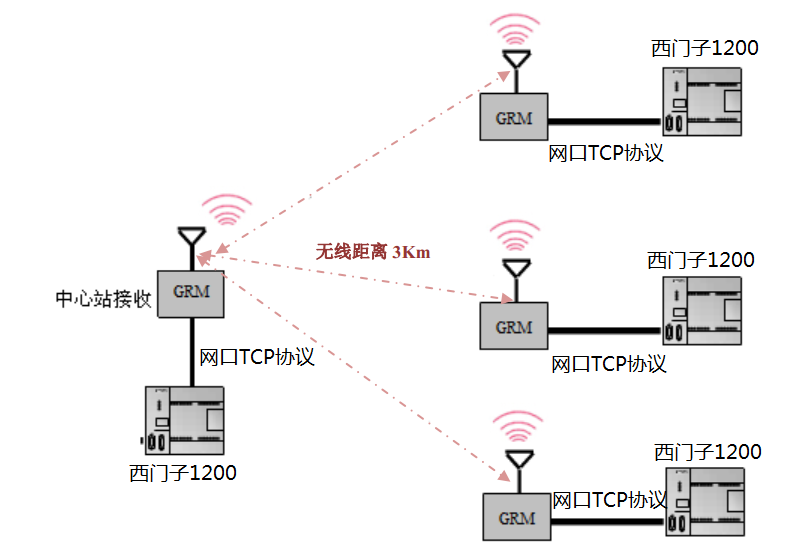

3. 通讯架构

本方案采用主从站架构：

• 主站PLC：连接GRM110主模块，发送控制指令并接收从站数据。

• 从站PLC：配备GRM110从模块，接收指令并返回状态信息。

• 无线链路：通过LORA调制解调器建立半双工通讯通道，传输距离可达5公里（视环境而定）。

实现方法

1. 硬件配置

• 西门子PLC选型：支持S7-200/1200/1500等系列，需配备RS485或以太网接口。

• GRM110模块设置：主从模块配对需设置相同的网络ID和频段，确保链路加密安全。

• 天线安装：选用高增益LORA天线，远离金属障碍物以优化信号强度。

2. 软件配置

• PLC程序开发：

• 在主站PLC中编写数据发送程序（如使用S7协议中的PUT/GET指令）。

• 在从站PLC中配置数据接收块及响应逻辑。

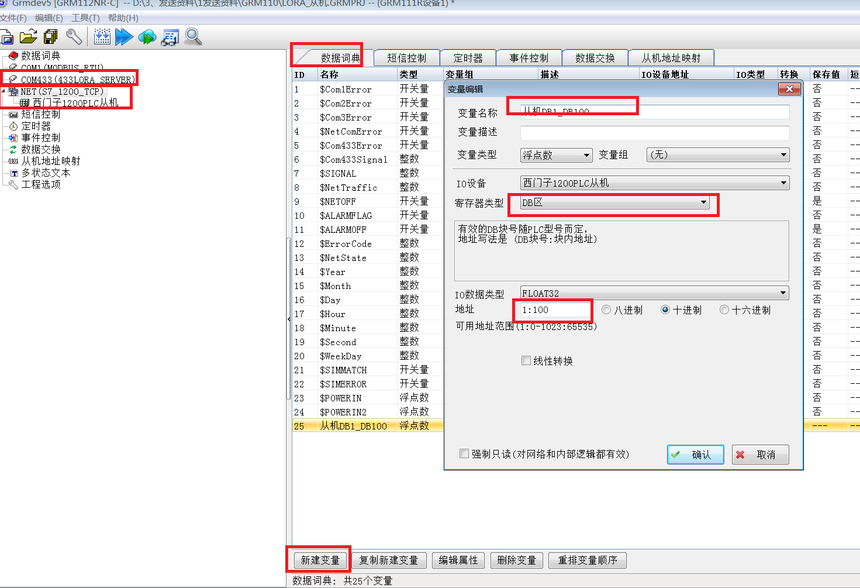

• GRM110参数设置：

• 通过巨控配置软件设置PLC类型、IP地址、寄存器地址及无线传输周期。




• 定义数据点表，映射PLC的I/O点或存储区（如DB块）。

3. 调试与测试

• 信号强度测试：使用场强仪检测链路质量，调整天线位置或增加中继模块。

• 数据校验：启用CRC校验和重传机制，保证数据传输完整性。

• 实时性评估：典型通讯周期可达100ms~500ms，满足多数工业场景需求。




方案优势

1. 免布线施工：降低90%的布线成本，特别适用于跨区域或移动设备通讯。

2. 高可靠性：LORA的抗多径衰落特性适应工厂复杂环境。

应用场景

• 生产线与仓储库区的PLC数据同步

• 移动设备（如AGV小车）与固定PLC站通讯

• 分散式泵站/阀门群的集中监控

结语

基于巨控GRM110和LORA的无线通讯方案，为西门子PLC互联提供了经济高效的解决路径。该技术不仅简化了系统架构，更提升了工业自动化网络的灵活性和可扩展性。未来，随着5G与LORA融合技术的发展，无线PLC通讯将迈向更高性能阶段。
