在工业自动化控制系统中，及时获取设备故障信息对保障生产安全至关重要，而PLC电话报警技术正是实现这一目标的有效手段。

在现代工业自动化领域，PLC（可编程逻辑控制器）作为控制核心，实时监控着生产设备的运行状态。当设备出现故障或异常时，快速准确地通知相关人员至关重要。

传统的声光报警方式受限于地理空间，无法实现远程通知。而基于广州巨控GRM模块的PLC电话报警技术，能够通过电话、短信、微信等多种方式，及时将报警信息传达给值班人员，极大地提高了设备故障响应速度和处理效率。

一、PLC电话报警系统的实现原理

PLC电话报警系统的核心原理是利用巨控GRM模块作为桥梁，连接PLC与通信网络。当PLC监测到设备异常时，GRM模块自动触发通信机制，通过移动网络将报警信息传递给指定人员。

具体工作流程如下：

1. 信号采集：GRM模块通过RS485、RS232或以太网等接口与PLC建立连接，实时读取PLC寄存器中的数据。

2. 信号处理：GRM模块内部处理器对采集到的数据进行分析，判断是否达到预设报警条件。

3. 报警触发：当条件满足时，GRM模块自动启动通信流程，通过内置的GSM/GPRS模块拨打电话或发送信息。

4. 信息传递：接收方通过电话语音、短信或微信消息获取详细的报警内容，包括故障设备位置、故障类型及当前数值等。

巨控GRM模块采用三重通信保障机制（微信、短信、电话），即使某一种通信网络不稳定，也能通过其他方式确保报警信息及时送达。这种设计极大地提高了系统的可靠性和稳定性。

二、系统硬件组成及连接方法

实现PLC电话报警功能需要以下硬件组件：

1. 巨控GRM模块：可选择GRM240、GRM550等型号，根据实际需求选择合适规格。

2. PLC设备：支持西门子、三菱、欧姆龙、施耐德、AB、ABB等主流品牌的各种型号PLC。

3. 通信线缆：根据接口类型准备RS485、RS232或网线。

4. SIM卡：需要一张能够发短信和打电话的普通手机卡（非流量卡）。

5. 电源：提供DC24V电源给GRM模块，建议配备UPS备用电源以防市电断电。

硬件连接步骤如下：

1. 将GRM模块安装在PLC柜内适当位置，确保移动网络信号良好。

2. 通过网线或串口线连接GRM模块与PLC控制器。如果使用网线连接，需确保GRM模块与PLC处于同一网段。

3. 将SIM卡插入GRM模块的SIM卡槽中。

4. 连接电源线，为主模块供电。建议同时连接UPS备用电源，以实现市电断电报警功能。

三、软件配置及参数设置方法

硬件连接完成后，需要进行软件配置才能实现电话报警功能。巨控提供了GRMDEV配置软件，操作简单直观，无需编写复杂代码。

1. 创建工程并选择协议

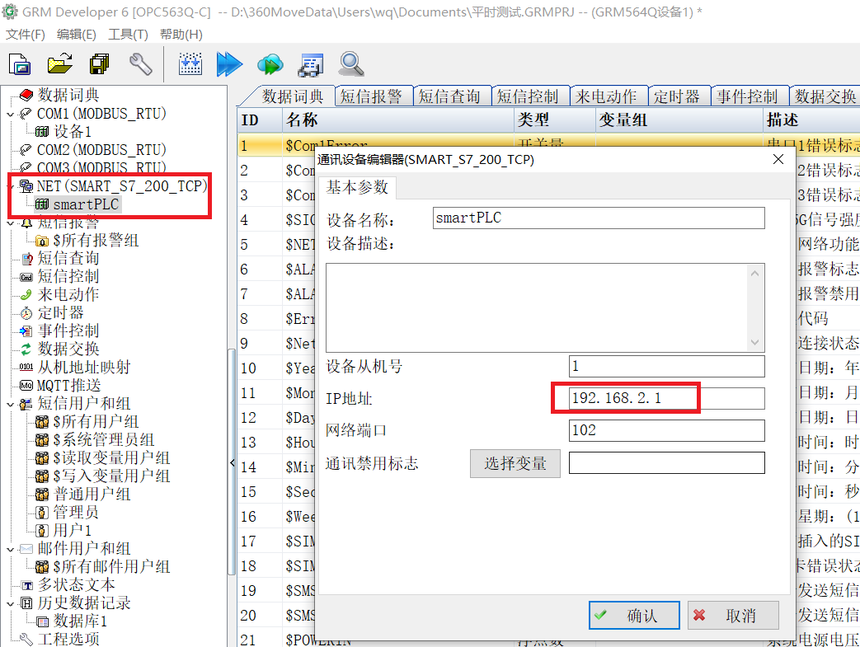

打开GRMDEV配置软件，新建工程，选择对应的GRM模块型号。然后设置通信协议，巨控模块内置了多种PLC的专用协议，只需选择相应的协议即可。

如对西门子S7-200 SMART PLC，选择"SMART_S7_200 TCP"协议，并输入PLC的IP地址（如192.168.2.1）。

2. 定义数据变量

在数据词典中新建变量，关联到PLC的寄存器地址。例如：

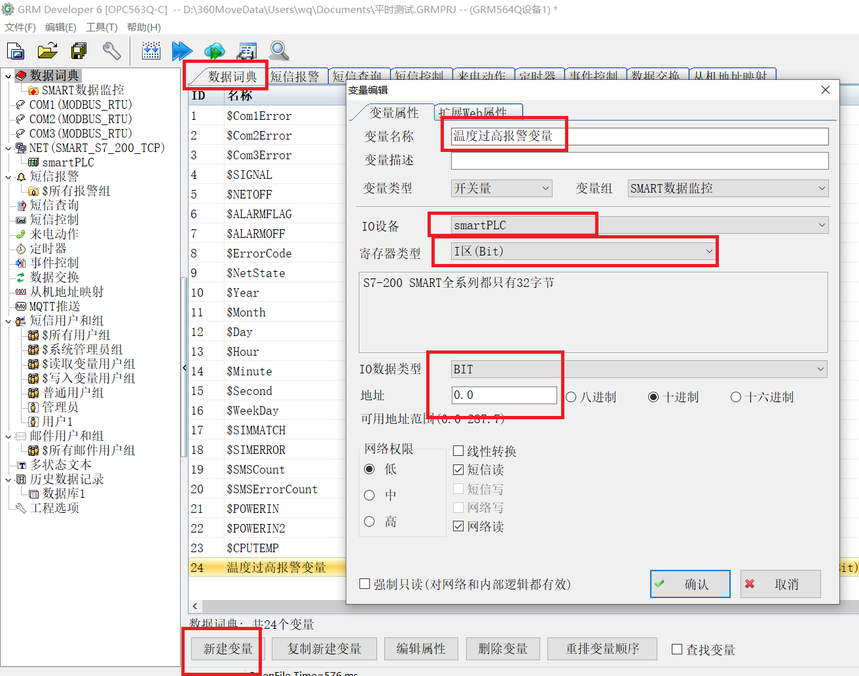

• 温度过高报警变量：关联到PLC的I区（BIT）0.0

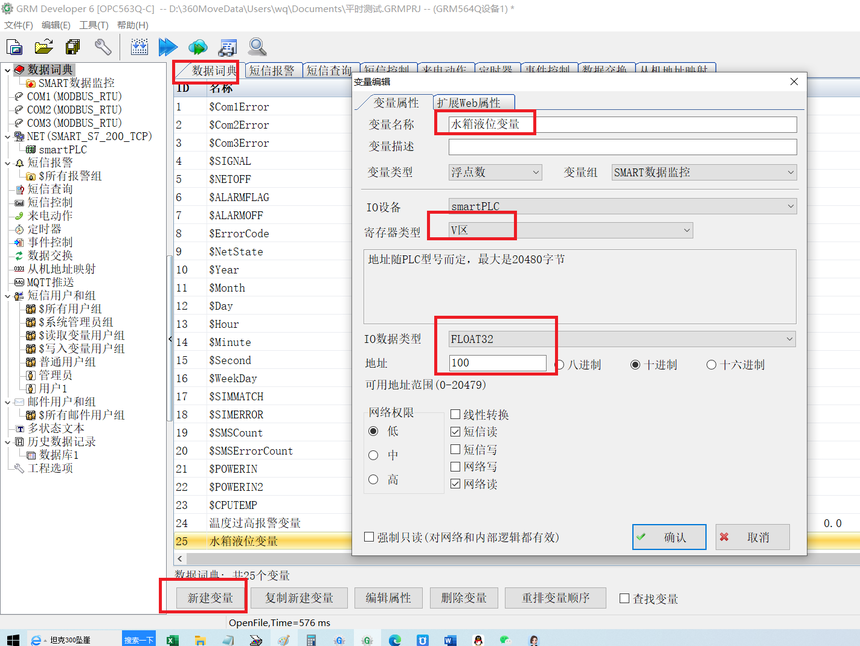

• 水箱液位变量：关联到PLC的VD100寄存器




将所有需要触发报警的变量全部关联出来，便于后续设置报警条件。

3. 设置报警条件及内容

进入短信/电话报警配置栏，设置触发条件和报警内容：

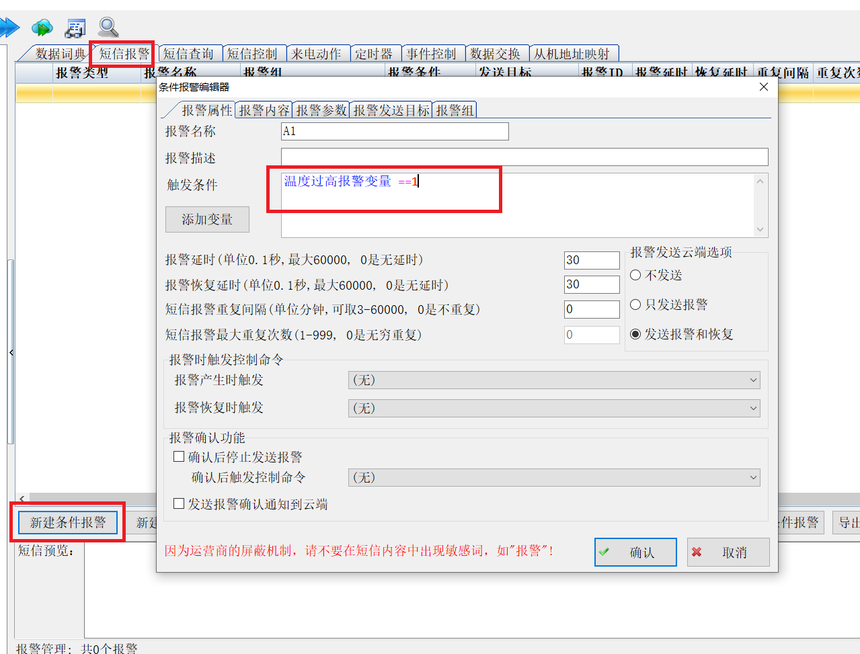

• 对于开关量报警：设置当某一位为"1"或"0"时触发报警

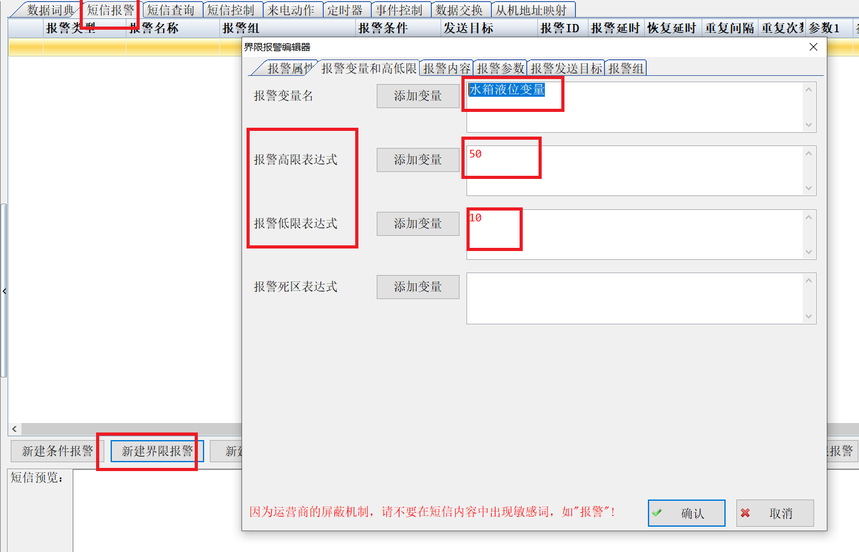

• 对于模拟量报警：设置上下限阈值，如水箱液位变量大于50, 小于 10时触发报警

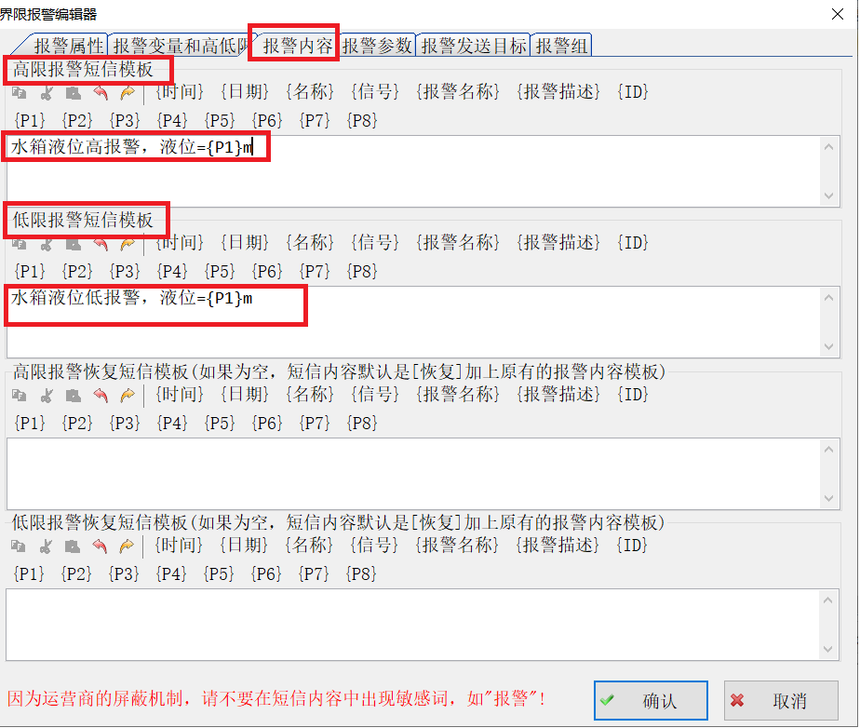

报警内容可以自定义编辑，包括故障设备名称、故障类型、当前数值等信息。报警内容支持变量嵌入，可以在固定文本中插入实时数据值。

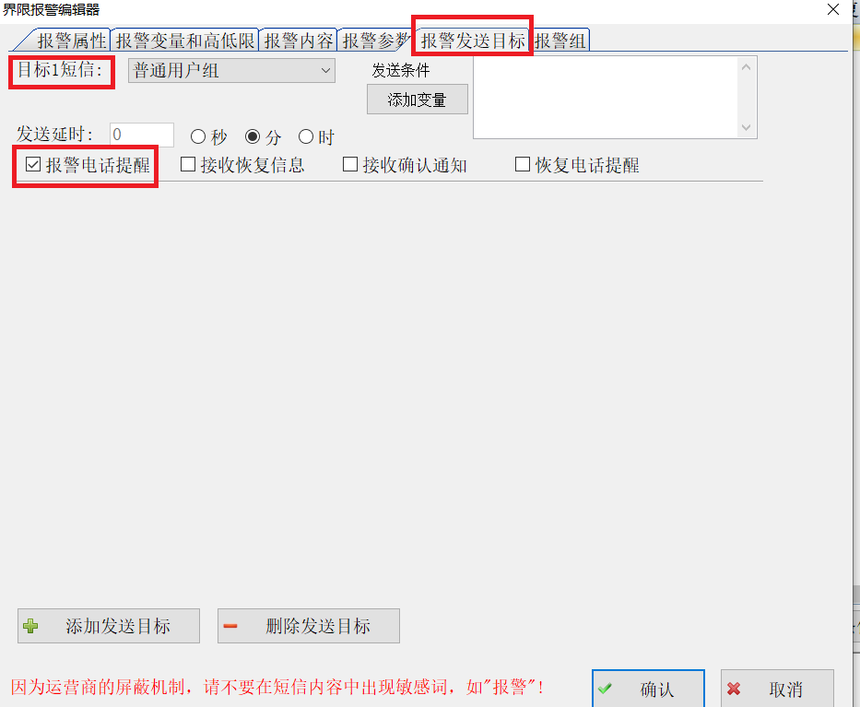

4. 配置报警方式及接收人

选择报警方式：电话报警、短信报警、微信报警或组合报警。然后设置接收报警的电话号码或微信账号，最多可设置120个报警号码。

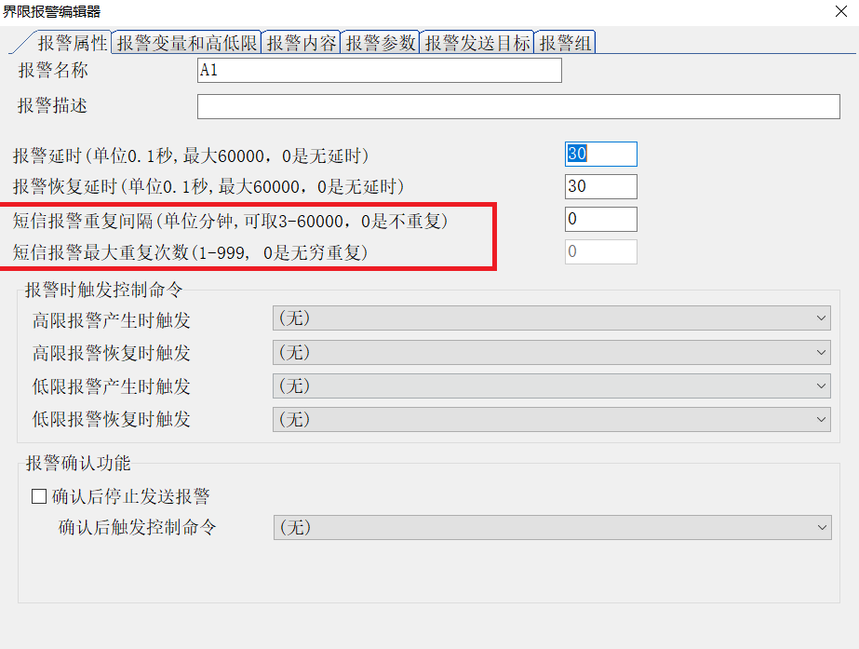

巨控GRM模块支持分级报警功能，不同级别的故障可通知不同级别的管理人员。还可以设置重复报警机制，直到报警被确认或故障解除。

5. 下载配置并测试

将配置好的工程下载到GRM模块中，可通过网线本地下载或通过云端远程下载。下载完成后，触发一个测试报警条件，验证手机是否收到报警电话或短信。

四、特殊应用场景：市电断电报警

在工业生产中，意外停电是常见且危害较大的故障类型。利用巨控GRM模块可以实现市电断电报警功能。

具体实现方法如下：

1. 为GRM模块配备UPS备用电源，当市电正常时，UPS处于充电状态；当市电中断时，自动切换到UPS供电。

2. 利用GRM模块的系统变量$POWER IN（主电源输入电压）设置报警条件。

3. 当主电源电压低于5V时，触发报警条件，GRM模块通过电话和短信通知相关人员。

这种方案确保了即使在完全停电的情况下，报警系统仍然能够正常工作几个小时，为处理故障提供了宝贵时间。

五、巨控GRM模块的优势特点

相比传统的报警系统，巨控GRM模块具有以下显著优势：

1. 广泛兼容性：支持主流品牌的PLC，无需修改PLC原有程序。

2. 多重通信保障：支持微信、短信和电话三种通信方式，确保报警可靠送达。

3. 灵活配置：报警条件、内容、接收人都可自定义，支持分级报警和重复报警。

4. 断电持续工作：配备UPS电源后，可在市电中断后继续工作数小时。

5. 安装简便：只需简单连接和配置，无需复杂编程。

6. 性价比高：相比传统的电话报警系统，成本更低，效果更好。

结语

基于广州巨控GRM模块的PLC电话报警技术为工业自动化系统提供了一种可靠、高效、经济的故障通知解决方案。通过简单的硬件连接和软件配置，即可实现PLC故障的远程自动报警，大大提高了设备维护的及时性和生产效率。

随着工业物联网技术的不断发展，PLC电话报警技术将成为智能工厂不可或缺的组成部分，为工业自动化系统的安全可靠运行提供有力保障。
