在工业自动化领域，实时监控与及时响应异常情况是保障生产稳定运行的关键。本文将详细介绍如何结合 WINCC、广州巨控 OPC560 产品实现手机 APP 远程监控与短信报警功能，为工业生产管理提供高效便捷的解决方案。

一、实现原理

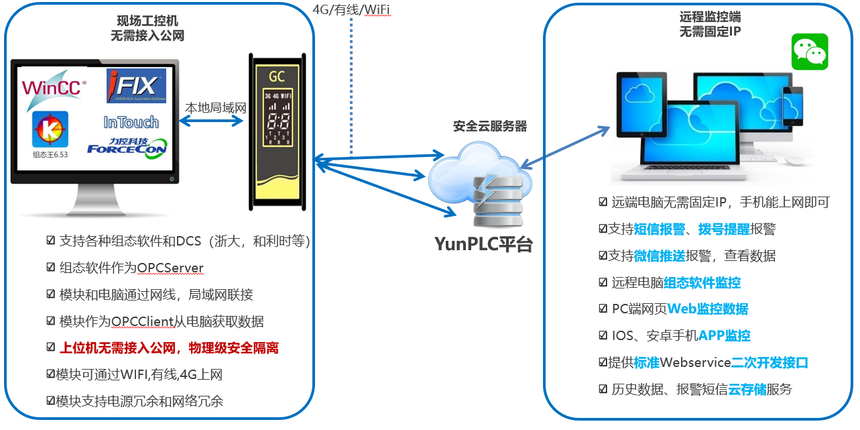

1. 系统架构组成

WINCC实现手机 APP 远程监控及短信报警方案主要由三个核心部分构成：西门子 WINCC 监控系统、广州巨控 OPC560 网关设备、手机 APP 客户端。

WINCC 作为工业自动化领域常用的监控组态软件，负责采集、处理和展示工业现场设备的实时数据。广州巨控 OPC560 作为专业的工业通讯网关，起到中间桥梁作用，实现 WINCC 系统与远程终端的通信连接。手机 APP 则为用户提供便捷的移动终端访问界面。

2. 数据传输流程

• 数据采集层：WINCC 实时采集工业现场 PLC 等设备的运行数据

• 数据转换层：OPC560 网关通过 OPC 客户端接口连接 WINCC 的 OPC 服务器，获取实时数据

• 远程传输层：OPC560 将采集到的数据通过 4G/5G 或以太网方式加密传输到云平台

• 终端展示层：手机 APP 通过访问云平台获取实时数据，实现远程监控

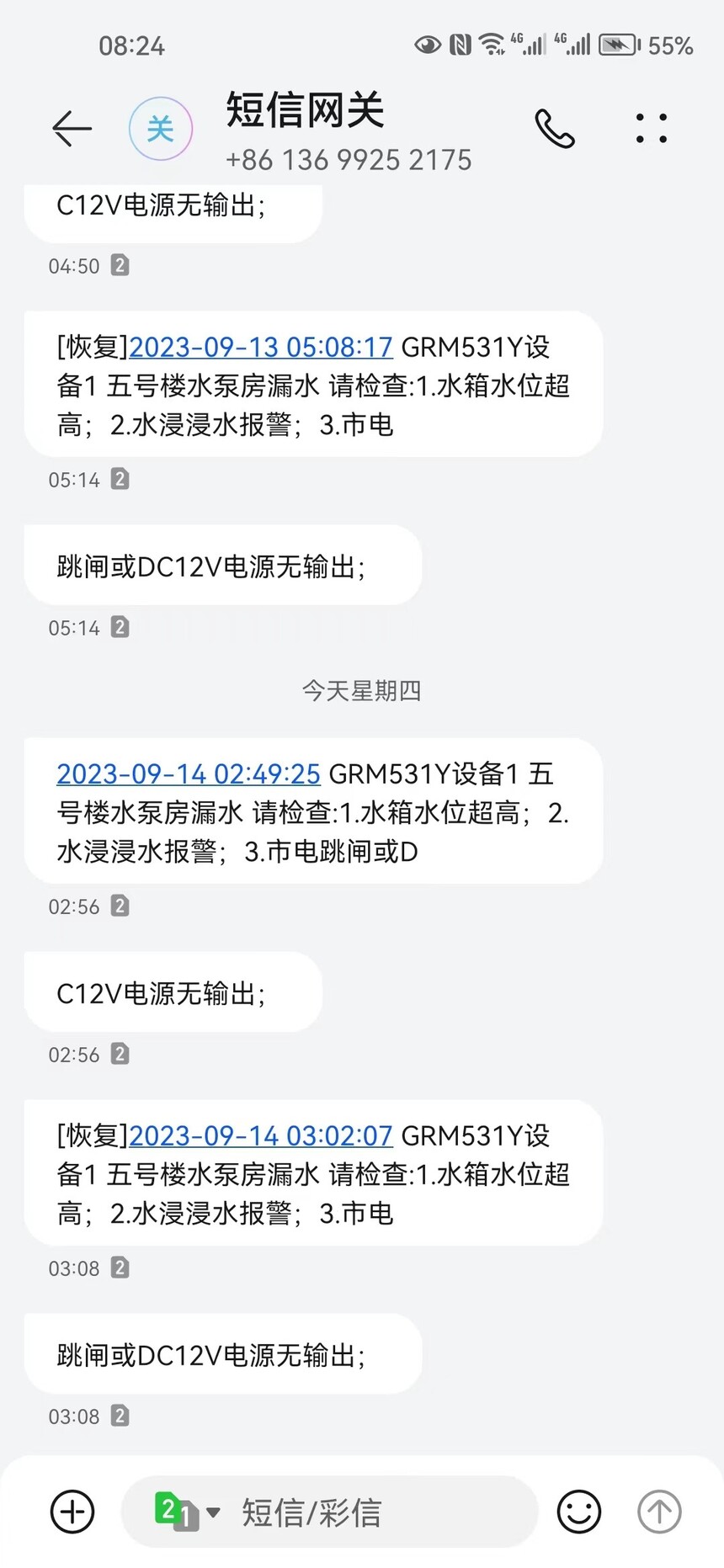

3. 短信报警原理

当 WINCC 系统监测到设备异常状态时，会触发预设的报警事件。该报警信号通过 OPC 接口传输至 OPC560 网关，网关接收到报警信号后，按照预设的规则通过短信模块发送报警信息至指定管理人员的手机，实现及时预警。

二、操作流程

1. 前期准备

• 确保 WINCC 系统正常运行，已完成与现场设备的通信配置

• 准备广州巨控 OPC560 设备及配套 SIM 卡（用于短信报警）

• 下载安装广州巨控配套手机 APP（支持 iOS 和      Android 系统）

2. 硬件连接

• 使用网线将 OPC560 网关与 WINCC 服务器连接在同一局域网

• 为 OPC560 网关安装 SIM 卡，确保信号正常

• 检查网关电源连接，确保设备正常启动

3. 软件配置

（1）WINCC 配置

• 在 WINCC 中启用 OPC 服务器功能

• 配置需要远程监控的变量和报警信息

（2）OPC560 网关配置

• 通过网关自带GRMDEV6配置软件设置，

• 在 "OPC 客户端" 设置中，填写 WINCC 的 OPC 服务器地址和相关参数




• 选择需要采集的变量点表，通过OPC协议直接导入wincc中对应的变量




• 设置数据上传间隔

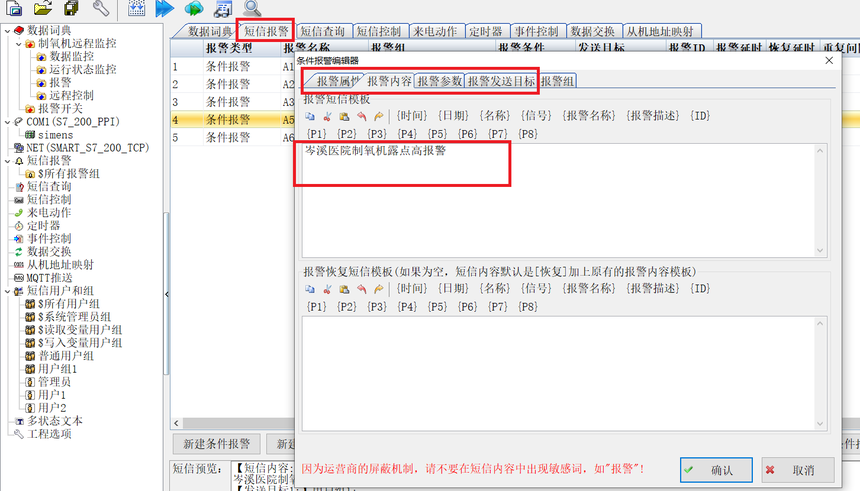

• 在 "报警设置" 中，配置报警接收手机号码和短信推送内容




（3）手机 APP 配置

• 安装 APP 后，使用对应的SN账号密码登录

• 根据需要设置 APP 内的监控界面和报警提醒方式

4. 系统调试

• 启动所有设备，检查数据传输是否正常

• 模拟设备异常情况，测试报警短信是否及时发送

• 验证手机 APP 能否实时显示现场数据和报警信息

• 调整数据采集频率和报警阈值，优化系统性能




三、WINCC实现手机 APP 远程监控及短信报警方案特色

1. OPC远程通讯无需配置DCOM：整个方案无需固定IP和动态域名，简化了配置过程。

2. 解决OPC跨网段访问难题：任何能上网的电脑都能通过组态软件远程访问监控中心的数据。

3. 原有监控系统无需更改：只需作为OPC server运行，无需任何修改。

4. 工控机不接入外网：从根本上杜绝病毒和网络入侵，提高系统安全性。

5. GRMOPC可选择关闭或断开联网：远端OPC访问需密码认证，进一步保障安全。

6. 双线备份和双电源供电：采用网线和4G（全网通）上网，提高系统可靠性。

7. 全部数据可选读写权限：确保系统安全，防止未经授权的访问。

8. 电脑端自带Guard监视：自动复位，防止OPC驱动出错或无意退出。

9. 开放接口：客户可以开发自己的APP和网页后台，实现定制化需求。

四、WINCC实现手机 APP 远程监控及短信报警方案优势

1. 高可靠性

广州巨控 OPC560 采用工业级设计，支持宽温工作环境，具备抗干扰能力强、运行稳定的特点，确保工业数据传输的连续性和可靠性。

2. 安全加密

系统采用多层次加密技术，包括数据传输加密、设备身份认证等，防止工业数据泄露和未授权访问，保障工业控制系统安全。

3. 部署灵活

现场系统无需做任何修改，无需复杂的网络配置，支持 4G/5G 无线和有线以太网多种连接方式，适用于不同工业现场环境。

4. 操作便捷

手机 APP 界面简洁直观，支持数据趋势分析、历史数据查询、远程控制等功能，管理人员可随时随地掌握生产状况。

5. 成本效益高

相比传统的工业远程监控方案，该方案无需搭建专用网络，硬件投入少，部署周期短，大大降低了实施成本。

6. 扩展性强

支持多设备、多用户同时在线监控，可根据企业需求扩展监控点数和用户数量，满足不同规模企业的应用需求。

通过 WINCC 与广州巨控 OPC560 产品的结合，企业能够实现工业现场的远程实时监控和智能报警，显著提升生产管理效率和异常响应速度，为工业数字化转型提供有力支持。
