巨控网关在数据采集方面的应用

针对城市供水管网系统，时刻监测管网压力尤为重要，本次选用的巨控网关的型号是GRM241Q-4D4I4Q-CS，可以直接接入模拟量输入信号。

采用西门子压力变送器作为压力检测仪表

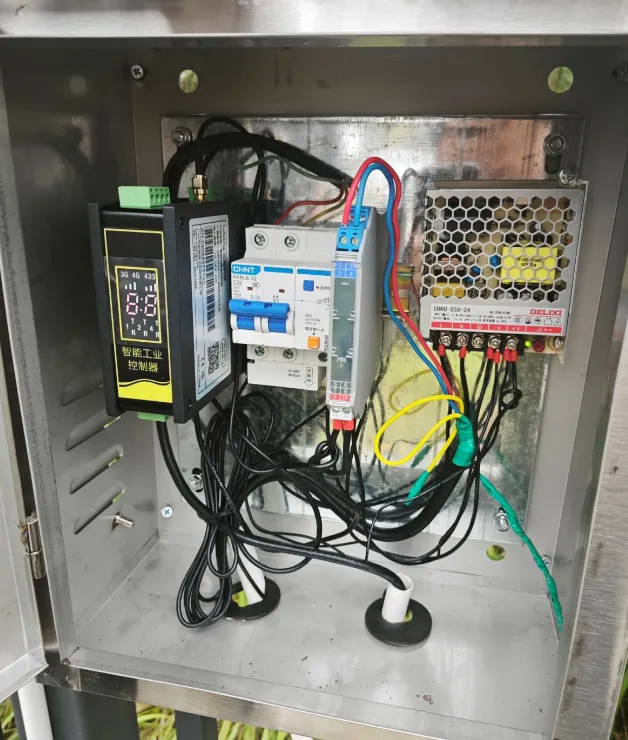

现场设置了一个仪表箱，最开始只有一个断路器
为了简单起见，准备采用DC12V的电源适配器给网关供电，结果无法给仪表供电，压力变送器是二线制4-20mA的，为此增加开关电源和配电隔离器，确保压力变送器信号稳定可靠。

经过测试，压力变送器可以正常显示。
    进行巨控网关的配置：
建立一个内置变量
绑定变量通道（接线为B1和GND）
压力量程为0-1.0Mpa，对应的原始值为4-20mA。
数据配置完成后，我们需要实现管网压力监测，
1-管网压力基准值，代表压力在基准值以上为正常达标压力。
2-管理压力报警值，代表实时值小于报警值，发出报警通知。
3-管理压力日达标率：代表达标压力在全天的比率
4-日达标累计时间：正常达标压力的累计时间，为了精度，我们采用秒做计算。
 配置脚本：

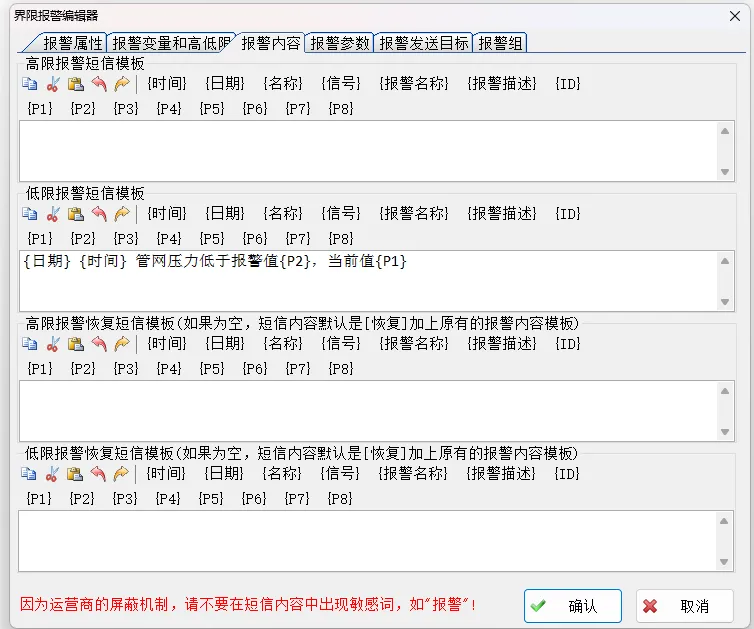

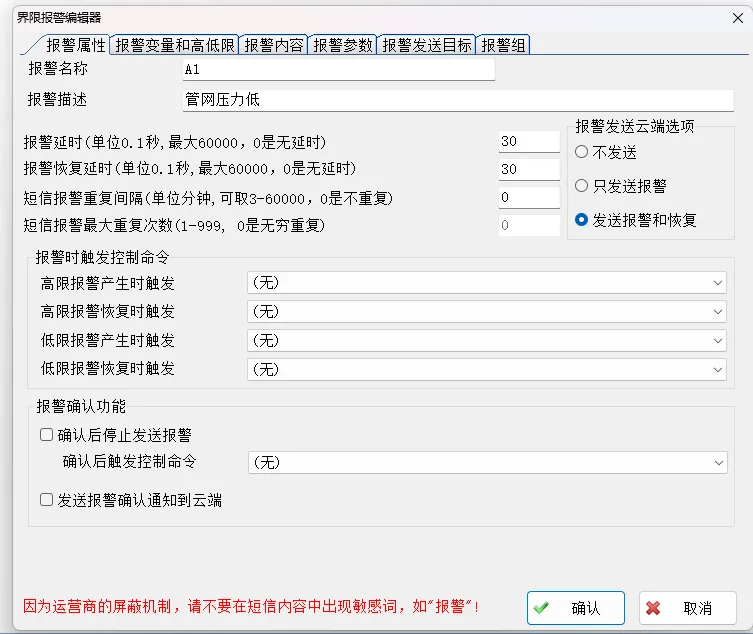

（1）报警脚本

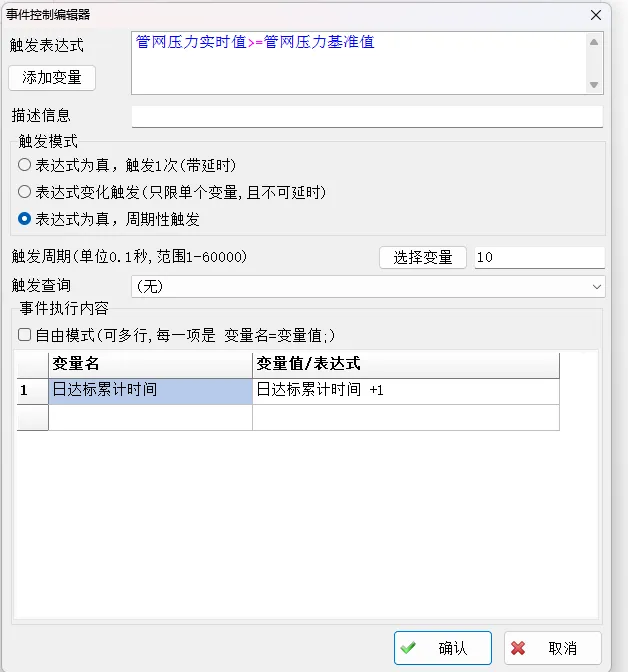

（2）配置事件
①日达标累计时间清零。每天0点0分清零。
②日达标累计时间计算。以秒为单位
③日达标率计算

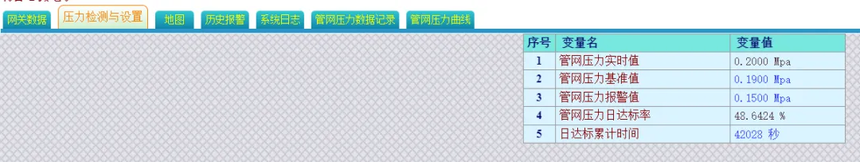

测试效果展示：




巨控网关，自带I/O采集，直接能采集4~20MA信号，并具备逻辑编程计算功能，同时集成云端远程监控，管网压力远程监控，只需要一个网关就可以完成。
