手机可以通过广州巨控的工业物联网产品与西门子 PLC 实现稳定连接，其核心原理是通过协议转换、云平台中转和移动端应用实现数据交互。

以下是结合巨控 GRM 系列模块的详细实现方法：

一、核心实现原理

1. 协议适配与数据采集

巨控 GRM 模块（如 GRM550、GRM240）内置西门子 S7 协议栈，可直接通过以太网或 RS485 接口与 PLC 建立通信西门子中国。例如：

• 以太网连接：GRM550 通过网口与 S7-SMART/1200/1500 的 PN 接口直连，使用 S7 协议实时读取 DB 块数据（如 DB10.DBW0）。

• 串口连接：GRM240 通过 RS485 接口与 S7-200的 PPI 接口通信，支持 M 区、V 区变量读写。

模块支持多协议并发，可同时连接西门子、三菱等多品牌 PLC，并通过内部协议映射实现数据互通。

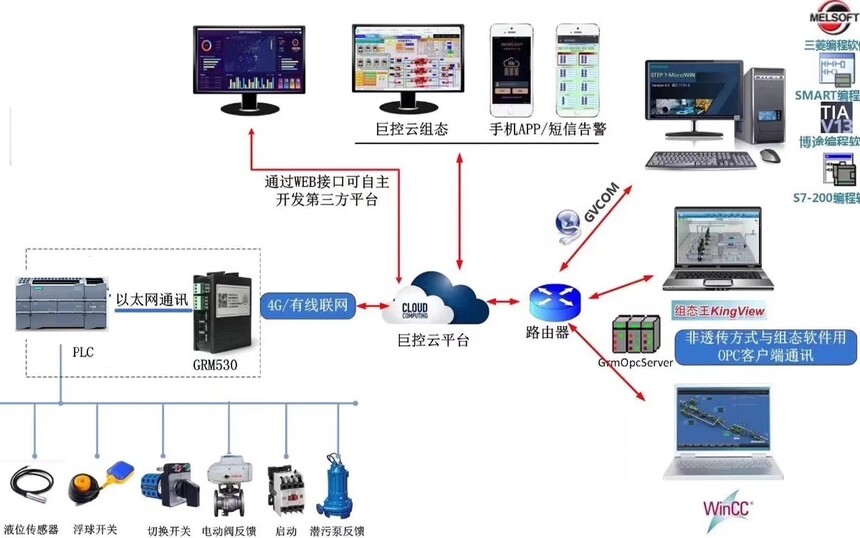

2. 网络传输与云端中转

模块通过 4G/5G、以太网或 Wi-Fi 接入巨控云平台，采用 加密技术保障数据安全。数据传输流程如下：

• 上行传输：PLC 数据经模块封装为 JSON 格式，推送至云平台，支持智能压缩（流量降低 50% 以上）。

• 下行控制：手机 APP 指令经云平台解析后，通过 HTTP协议转发至模块，最终写入 PLC 寄存器。

3. 移动端交互与可视化

巨控提供标准化的访问接口：

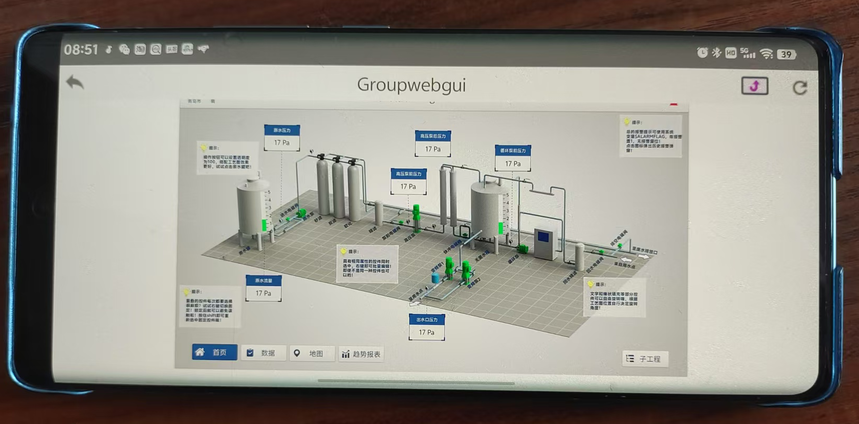

• 原生 APP：安装 “巨控云” APP 后，通过 SN 号绑定模块，可实时查看 PLC 变量、历史曲线，并发送控制指令（如 Q 点置位）。

• Web 端：通过浏览器访问www.yunplc.com，输入模块序列号和密码，可在网页端实现与 APP 一致的监控功能。

• 第三方开发：利用 WebService 接口（支持 POST/GET 请求），可自行开发定制化 APP，例如通过 Python 脚本调用 API 获取 DB 块数据。




二、硬件连接与配置步骤

1. 硬件选型与连接

• 模块选择：

• 远程场景：GRM550（支持 4G 全网通 + 双以太网口）

• 低成本场景：GRM240（内置 12 路 IO，支持       Modbus RTU 和西门子 PPI）

• 物理连接：

• S7-1200 以太网连接：PLC 网口→GRM550 LAN1 口，模块 WAN 口→路由器（或插入       SIM 卡）

• S7-200 SMART 串口连接：PLC RS485+→GRM240 COM1 A1，RS485-→B1

2. 模块配置与协议参数设置

使用 GRMDEV 配置软件完成以下步骤：

1. 通信参数设置：

• 选择 PLC 类型：西门子 S7-1200（以太网）或 S7-200 SMART（PPI）

• 配置 PLC IP 地址（如 192.168.0.1）或串口参数（波特率 9600，奇偶校验无）

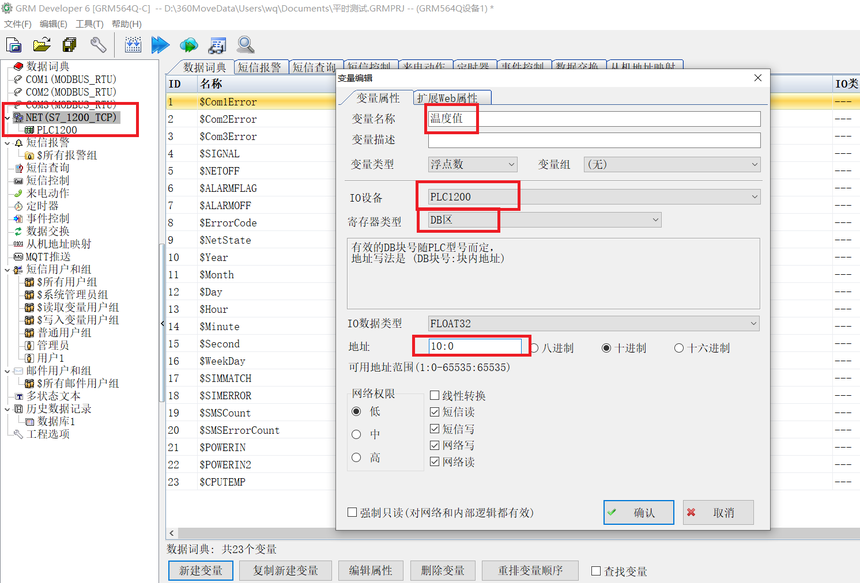

2. 数据映射：

• 添加变量：例如将 PLC 的 M10.0 映射为模块的 “启动按钮”，DB10.DBD0 映射为 “温度值”西门子中国

• 设置读写权限：对关键变量（如 Q 点）设置高权限，防止误操作




3. 网络配置：

• 4G 联网：插入       SIM 卡，配置 APN（如 cmnet）

• 以太网联网：设置模块 LAN 口 IP（如 192.168.0.240），与 PLC 同网段

3. 云平台与移动端配置

1. 设备绑定：

• 在巨控云平台（www.yunplc.com）添加模块 SN 号，关联 PLC 变量组

2. 移动端设置：

• 下载 “巨控云”       APP，使用模块 SN 或子账号登录

• 在设备列表中选择目标 PLC，进入监控界面（可自定义变量显示顺序）

3. 报警配置：

• 在 GRMDEV 中设置变量阈值（如温度 > 40℃），触发时通过 APP 弹窗、短信或微信推送报警

三、关键技术特性

1. 通信可靠性保障

• 双链路冗余：GRM552Y-C 支持 4G + 以太网双链路，断线后 3 秒内自动切换

• 断网续传：内置 16MB 存储，可缓存 30 天数据，网络恢复后自动补传

2. 安全防护机制

• 传输加密：采用 TLS 1.2 加密传输，云平台通过赛门铁克认证

• 权限分级：支持 4 级密码管理（远程下载密码、高 / 中 / 低权限密码），防止未授权访问

3. 灵活扩展能力

• 多设备管理：通过设备组功能将多个 PLC 分组，支持子账号分权管理（如管理员可控制所有设备，操作员仅能查看数据）

• 第三方集成：提供 OPC UA、MQTT 等接口，可无缝对接 WinCC、力控等 SCADA 系统

四、典型应用场景示例

1. 远程设备监控

• 案例：某汽车工厂通过 GRM550 连接 20 台 S7-1500 PLC，实时监控生产线温度、压力等 2000 + 变量。操作人员通过手机 APP 查看设备状态，异常时自动触发微信报警，故障响应时间从 36 小时缩短至 11 分钟。

2. 移动运维与参数调整

• 案例：污水处理厂技术人员通过手机 APP 远程修改 S7-1200 的 PID 参数（如调节变频器频率）。具体操作：

• 在巨控云平台创建 “参数修改” 按钮，关联 PLC 的       DB10.DBD4（频率设定值）

• 技术人员登录 APP 后，输入高权限密码即可修改参数，操作记录自动保存

五、注意事项

1. PLC 程序优化：

• 对于频繁读写的变量（如模拟量），建议使用 DB 块而非 M 区，避免影响 PLC 扫描周期

2. 流量管理：

• 合理设置数据刷新频率（如非关键变量 5 秒刷新一次），典型场景下每月流量仅需 100M。

3. 固件升级：

• 定期通过 GRMDEV 软件检查模块固件版本，及时更新以获取新功能和稳定性提升

通过上述方案，用户可在手机端实时监控西门子 PLC 的运行状态、远程调整参数并接收报警通知，实现工业设备的智能化管理。
