一、项目背景与需求

WinCC 作为西门子工业监控与数据采集（SCADA）系统，广泛应用于工业现场设备监控，但传统 WinCC 部署局限于本地局域网，无法实现跨地域远程控制。本方案旨在通过广州巨控的工业物联网产品，构建安全、稳定的互联网远程控制通道，实现 WinCC系统的远程监控、参数配置及设备控制功能，满足工业生产中远程运维、异地管理的需求。

二、核心技术架构

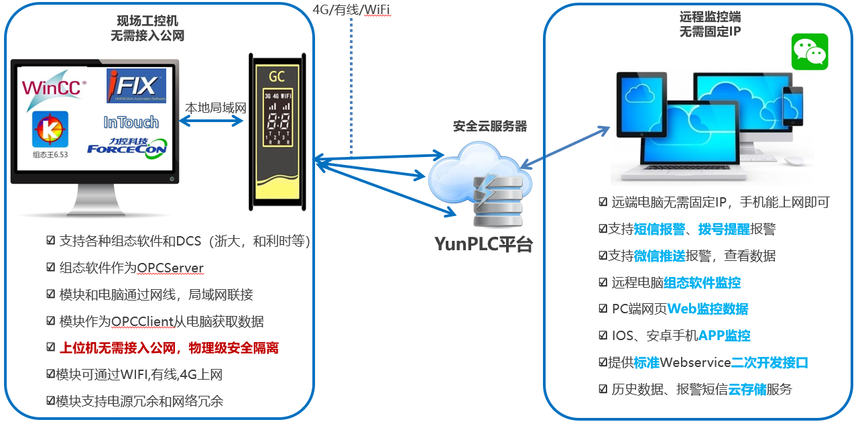

方案采用 “现场层 - 网关层 - 云平台 - 客户端层” 四层架构，结合 WinCC 的本地监控能力与广州巨控的远程传输技术，实现全链路数据交互与控制闭环。

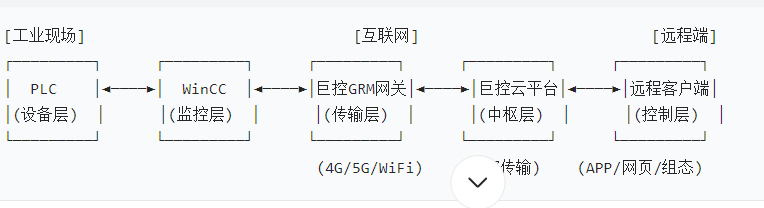

1.      架构拓扑图

三、关键组件与技术选型

1. 现场层：WinCC 与 PLC 集成

• WinCC 系统：通过西门子原生协议（如 S7 协议）与 PLC 通信，采集设备状态数据（温度、压力、运行模式等），并执行控制指令（启停、参数修改等）。

• PLC：支持标准工业协议（如 Modbus、Profinet），与 WinCC 通过局域网（以太网）连接，响应 WinCC 的控制命令。

2. 网关层：广州巨控 GRM 系列工业网关

选用广州巨控 OPC560 系列网关（支持多协议转换与 4G/5G 联网），作为现场与云端的桥梁，核心功能包括：

• 协议转换：将 WinCC 的 OPC 数据或 PLC 原生协议（如 S7、Modbus TCP）转换为 MQTT/HTTPS 等互联网协议，实现跨网络数据传输。

• 本地缓存：网络中断时缓存数据，恢复后自动补传，避免数据丢失。

• 边缘计算：支持简单逻辑判断（如阈值报警），减少无效数据上传，降低网络负载。

• 安全加密：内置 VPN 隧道、数据加密（AES-256）及设备身份认证，符合工业信息安全标准。

3. 云平台层：广州巨控云平台

基于巨控云平台实现数据中枢管理，核心功能：

• 设备管理：远程配置网关参数、监控网关在线状态、批量管理多站点设备。

• 数据转发：将网关上传的 WinCC/PLC 数据实时推送至远程客户端，同时接收客户端控制指令并下发至网关。

• 历史存储：对接时序数据库，存储设备运行历史数据，支持趋势分析与报表生成。

• 报警管理：配置报警规则（如温度超上限），通过短信、APP 推送等方式通知管理人员。

4. 客户端层：远程控制终端

• 巨控云组态：基于 Web 的云组态可视化界面，支持拖拽式配置，与 WinCC 本地画面同步，实现远程监控与控制按钮操作。




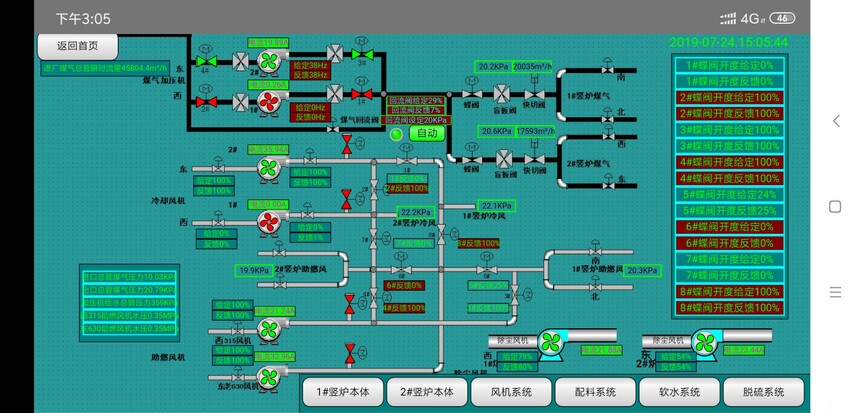

• 移动 APP：基于广州巨控 “巨控云” APP，支持      iOS/Android 系统，提供实时数据展示、报警通知、远程控制功能。

• 第三方系统集成：通过巨控云平台开放 API（websever），可将数据集成至企业 MES/ERP 系统，实现一体化管理。

四、远程控制流程设计

1. 数据采集与上行流程

1. WinCC从 PLC 读取实时数据（如设备运行状态、传感器数值）。

2. 巨控 GRM 网关通过局域网（以太网）连接 WinCC，通过OPC协议实时和WinCC 数据 通讯交互数据。

3. 网关将数据转换为 HTTPS/MQTT 协议，通过 4G/5G/WiFi 上传至巨控云平台，传输过程采用 TLS 加密。

4. 云平台接收数据后，更新实时数据库，并触发预设报警规则（如数据超阈值则生成报警）。

2. 控制指令下行流程

1. 远程用户通过客户端（APP / 网页）发送控制指令（如 “启动设备”“修改参数”）。

2. 指令经加密后传输至巨控云平台，平台验证用户权限（基于角色的访问控制，如管理员 / 操作员权限分离）。

3. 云平台将指令转发至对应现场的 GRM 网关，网关解密后转换为 WinCC/PLC 支持的协议，

4. WinCC 接收指令并下发至 PLC，执行控制动作，同时将执行结果回传至客户端，形成闭环。

五、安全性设计

1. 传输安全：全链路采用 TLS 1.3 加密，网关与云平台通过专属 VPN 隧道通信，防止数据被窃听或篡改。

2. 设备认证：网关与云平台采用双向证书认证，仅已注册设备可接入平台，杜绝非法设备接入。

3. 权限控制：远程客户端采用 “用户名 + 密码 + 二次验证（如验证码）” 登录，不同角色（管理员、操作员）分配不同控制权限（如操作员仅可监控，管理员可控制）。

4. 操作审计：云平台记录所有远程控制指令（操作人、时间、指令内容、执行结果），支持日志追溯与审计。

六、WinCC系统的远程监控可行性分析

1. 技术兼容性

• WinCC 支持 OPC 标准接口，可与巨控 GRM 网关通过 OPC Client/Server 模式对接，无需修改 WinCC 核心配置。

• 巨控云平台提供 SDK 与 API，可与 WinCC 的 VBScript 脚本集成，实现自定义逻辑（如远程触发 WinCC 内部脚本）。

2. 性能与稳定性

• 实时性：网关数据上传频率可配置（最低 100ms 级），4G/5G 网络下指令传输延迟通常 < 500ms，满足工业控制实时性需求。

• 可靠性：网关支持断线重连、本地缓存，云平台采用分布式架构（多节点冗余），确保 99.9% 以上在线率。

• 网络适应性：支持 4G/5G（工业级模块，抗干扰）、WiFi、有线宽带等多种联网方式，偏远地区可通过 4G 实现覆盖。

3. 成本与实施难度

• 硬件成本：主要为 GRM 网关（单台千元级，支持多设备接入），无需更换现有 WinCC 与 PLC。

• 实施难度：网关支持 “即插即用”，通过巨控配置工具（如 GRMDEV6）可快速完成协议与网络参数配置，无需复杂编程。

• 维护成本：云平台提供远程运维功能，可在线诊断网关状态、升级固件，降低现场维护工作量。

七、WinCC系统的远程监控实施步骤

1. 需求调研与方案细化：确认 WinCC 版本、PLC 型号、需采集的变量（地址、类型）、控制权限划分及远程控制场景（如启停、参数修改）。

2. 硬件部署：

• 将 GRM 网关接入工业现场局域网（与 WinCC/PLC 同网段），配置网关联网方式（4G/5G 需安装工业 SIM 卡）。

3. 软件配置：

• 通过GRMDEV6工具配置网关：添加 WinCC/PLC 设备，设置通信协议（如 OPC Server 地址、PLC IP）、数据采集点（寄存器地址、名称、单位）。

• 在巨控云平台注册设备，绑定网关序列号，配置报警规则与用户权限。

4. 客户端开发与调试：

• 配置巨控云组态画面，与 WinCC 本地画面同步（如按钮、指示灯、数值显示）。

• 测试远程控制功能：发送指令后验证 PLC 执行结果，优化传输频率与超时参数。

5. 试运行与优化：

• 为期 1-2 周试运行，监控数据传输稳定性、指令响应速度，根据反馈调整配置（如加密策略、权限粒度）。

6. 验收与培训：交付系统文档（操作手册、故障处理指南），对运维人员进行客户端操作与网关维护培训。

八、方案优势

1. 兼容性强：无需替换现有 WinCC 与 PLC 系统，通过网关实现平滑升级。

2. 安全可靠：采用工业级加密与权限控制，符合工业信息安全标准。

3. 部署高效：网关即插即用，云平台配置可视化，降低实施周期（通常 1-2 周可完成）。

4. 扩展性好：支持多站点、多设备集中管理，后期可扩展 AI      分析、预测性维护等功能。

通过本方案，可实现 WinCC系统的互联网远程控制，结合广州巨控在工业物联网领域的成熟产品，为企业提供低成本、高可靠的远程运维解决方案，提升生产管理效率与响应速度。
