一、系统架构与核心原理

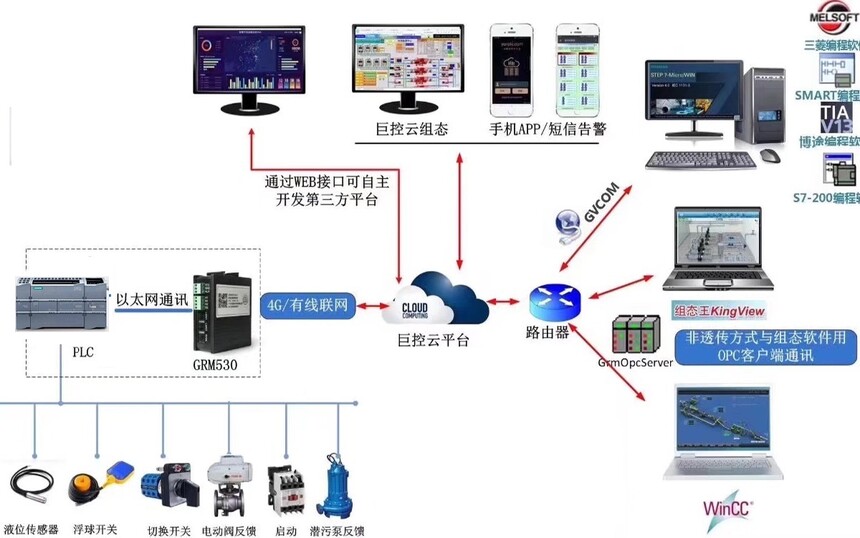

广州巨控 GRM550作为工业物联网核心节点，通过协议转换 + 云端中继模式实现 PLC远程控制。其核心架构包含三个层级：

1. 现场层：GRM550 通过 RS485 / 以太网与 PLC 直连，支持 Modbus RTU/TCP、西门子 S7、三菱 FX 等50 + 主流协议。模块内置工业级通信芯片，支持多包并发采集技术，数据吞吐率提升 3 倍。

2. 网络层：采用 4G 全网通（兼容 5G）+ 有线宽带 +      WiFi 三网冗余设计，无需固定公网 IP 。模块内置看门狗电路，确保 7×24 小时在线率 > 99.9%。

3. 应用层：数据经加密后传输至巨控云平台，支持 Web 端、手机 APP、OPC UA 等多终端访问。平台内置 AI 算法库，可实现设备健康度预测（RUL）和异常模式识别。




二、硬件连接与参数配置

1. 物理连接方案

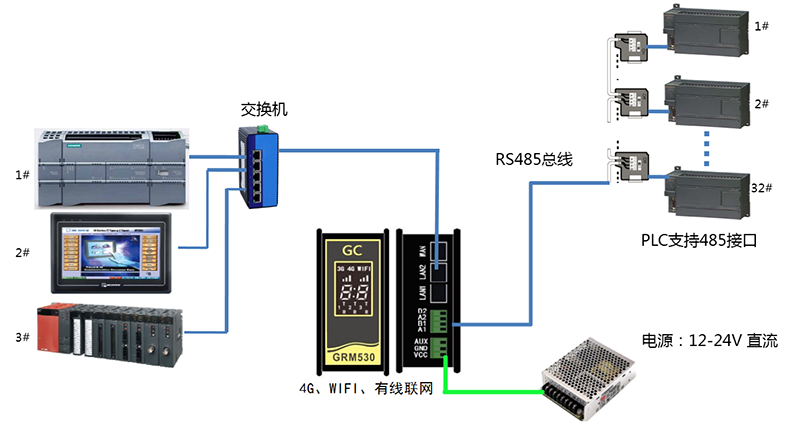

• PLC 接口适配：

• RS485 连接：使用双绞屏蔽线连接 GRM550 的 COM1/A1-B1 端口与 PLC 的 485 接口，终端需接 120Ω 匹配电阻。

• 以太网连接：通过交换机将 GRM550 的 LAN1 口与 PLC 网口直连，配置同一网段 IP（如 PLC:192.168.1.235，GRM550:192.168.1.240）。




• 网络接入配置：

• 4G 模式：插入SIM       卡，模块自动获取运营商 IP。

• 有线模式：通过 WAN 口接入企业宽带，支持 DHCP / 静态 IP 双模式。

2. GRMDEV5 软件配置流程

1. 新建工程：

• 选择设备类型为 "GRM550"，设置模块 SN 号与通信密码。

2. 协议映射：

• 例如：西门子 S7-1500 配置，直接选择S7 1500 TCP协议

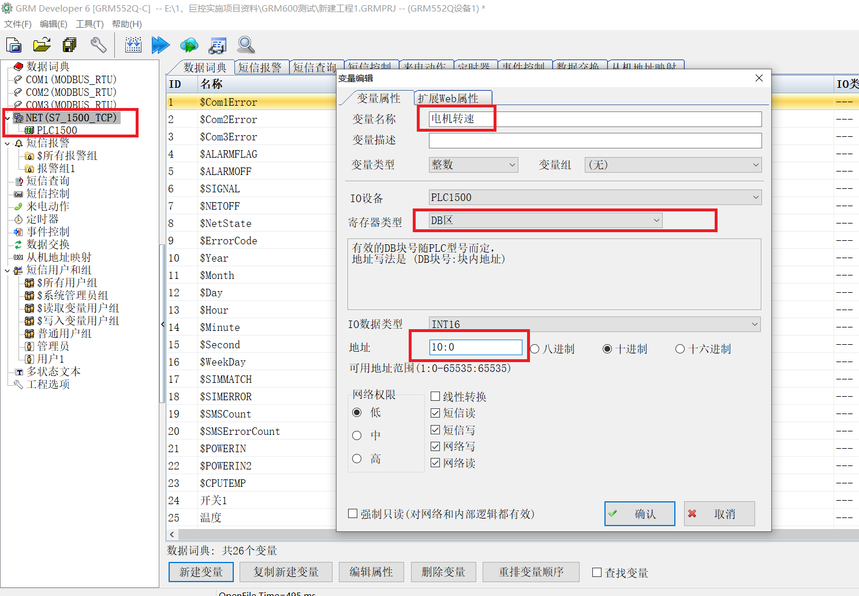

        变量映射示例：将 PLC 的 DB10.DBW0 映射为云端变量 "电机转速"。




• 三菱 FX 系列配置：选择 "三菱 FX 以太网协议"，设置 PLC 的 IP 地址与端口号。

三、云端数据交互与安全防护

1. 云平台配置

• 设备注册：

1.        登录巨控云平台（www.yunplc.com），添加设备时输入 GRM550 的 SN 号与验证码。

2.        定义数据点标签，支持批量导入 Excel 模板。例如：

• 报警策略：

• 设置温度超限报警：阈值≥85℃时触发微信 / 短信双通道推送，附带设备定位信息。

• 配置故障自愈逻辑：若连续 3 次通信中断，自动重启 PLC 并发送恢复通知。

2. 数据安全机制

• 传输加密：

• 采用 HTTPS + 国密 SM4 双重加密，会话密钥动态协商，防止中间人攻击。

• 支持 TLS 1.2 协议，满足等保 2.0 三级要求。

• 权限管理：

• 基于 RBAC 模型划分三级权限：

• 访客：仅查看实时数据

• 操作员：具备读写权限

• 管理员：可配置系统参数

• 操作日志自动记录，支持审计追踪。

四、多终端访问与高级功能

1. 移动端控制方案

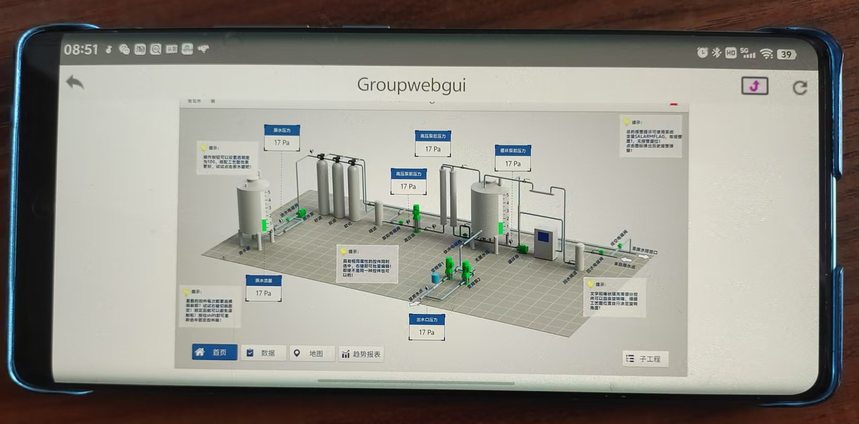

• GRM Mobile APP：

• 实时监控：支持趋势曲线、柱状图、仪表盘等 可视化组件，支持手势缩放与数据点标注。




• 指令下发：通过虚拟按钮控制 PLC 输出，支持操作确认机制（需输入二次密码）。

• 历史数据：可查询最近 30 天的运行记录，支持 Excel 导出与 PDF 报告生成。

2. 组态软件集成

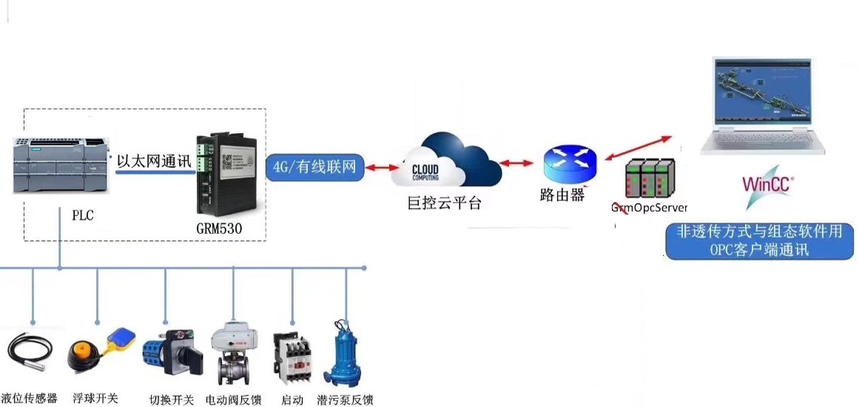

• OPC UA 对接：

1.        在远程监控电脑安装 GRM OPC Server，输入模块 SN 号建立连接。

2.        WinCC / 组态王通过 OPC DA/ UA 协议订阅变量，支持毫秒级数据同步。

• 边缘计算功能：

• 在 GRMDEV5 中编写脚本实现本地逻辑：

if(温度设定 > 80  AND 冷却阀 = 1;

  报警状态 = 1;

}

• 此功能可减少云端负载，提升响应速度。

五、PLC远程控制典型应用场景与优化策略

1. 污水处理远程运维

• 系统架构：

• GRM550 通过       Modbus RTU 采集西门子 S7-300 PLC 的液位、pH 值等参数，通过 4G 网络上传至云平台。

• 现场部署双 GRM550 模块，通过交换机实现双机热备，故障切换时间 < 500ms。

• 能效优化：

• 基于历史数据分析，建立水泵能耗模型，动态调整启停策略，年节电量达       12 万 kW・h。

2. 工业设备远程调试

• 透传功能：

1.        在 GRMDEV5 中启用 "远程编程" 模式，允许通过 TIA Portal 直接连接 PLC。

2.        支持断点调试、变量监视等高级功能，调试效率提升 60%。

• 固件升级：

• 通过云平台远程推送 PLC 固件，支持增量升级（仅传输差异部分），减少流量消耗 80%。

六、系统可靠性设计

1. 通信稳定性：

• 采用智能重传算法：首次超时后等待 1 秒重传，第 3 次失败则切换至备用链路。

• 内置网络质量监测模块，实时显示 4G 信号强度（0-3 格）与延迟数据。

2. 硬件防护：

• 工业级设计：工作温度 - 40℃~+85℃，支持宽压输入（DC 9-36V）。

• 抗干扰能力：电源端口集成 TVS 浪涌保护（4000V），通信接口采用光电隔离（2500V）。

七、PLC远程控制实施成本与效益分析

• 硬件成本：GRM550 模块（含 4G 模块）约3100 元      / 套，较传统 VPN 路由器方案降低 40%。

• 运维成本：

• 减少现场巡检频次，年节省差旅费用约 5 万元（按 10 个站点计算）。

• 故障平均修复时间（MTTR）从 4.2 小时缩短至 0.8 小时。

• 数据价值：

• 通过设备健康度预测模型，关键设备使用寿命延长 15%-20%。

• 生产数据实时回传 MES 系统，订单交付周期缩短 18%。

八、技术优势与扩展性

1. 协议兼容性：支持 50 + 工业协议，可无缝对接 ABB、罗克韦尔等小众品牌 PLC。

2. 边缘计算：内置 Lua 脚本引擎，可实现本地化逻辑控制，减少云端依赖。

通过广州巨控 GRM550 构建的PLC远程控制系统，可在保证工业级可靠性的前提下，实现设备状态的实时感知、远程操控与智能决策，为离散制造、流程工业等领域提供高性价比的数字化转型解决方案。
