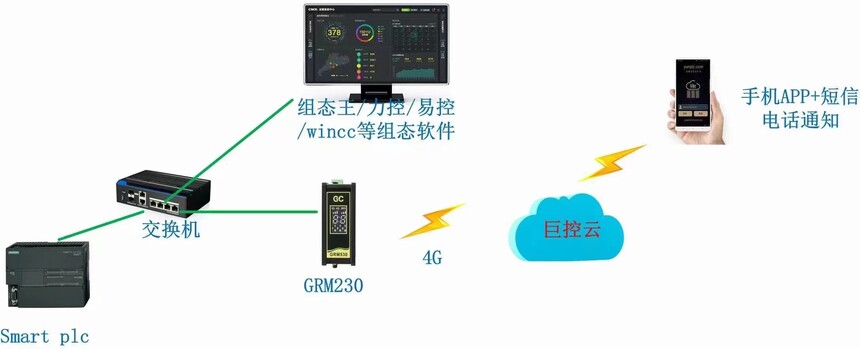

一、PLC短信报警系统架构设计

本方案采用广州巨控 GRM 系列远程模块作为核心通信枢纽，结合 PLC 控制器实现设备状态实时监测与短信报警功能。系统架构包含三大层级：

1. 现场层：由 PLC（支持西门子、三菱、欧姆龙等主流品牌）和 GRM 模块组成，通过 RS485 / 以太网连接，实现数据采集与指令执行。

2. 传输层：利用 4G 全网通、有线网络或 WiFi 传输数据，GRM 模块内置加密算法保障数据安全。

3. 应用层：通过巨控云平台、手机 APP、网页端实现远程监控，支持短信、语音拨号、微信公众号等多渠道报警通知。




二、PLC短信报警硬件连接与配置

1. 模块选型与准备

• 推荐型号：GRM240/GRM550 系列（支持多协议、高可靠性），需插入标准       SIM 卡（流量卡不支持短信功能）。

• 配件：RS485 通信线缆（如西门子 PLC 选用 DB9 转 RS485 线缆）、网线、电源适配器（DC24V）。

2. 物理连接步骤

• PLC 与模块连接：

• 西门子 S7-200 SMART：通过以太网直连，PLC IP 与 GRM 模块 LAN 口        IP 设为同网段（如 192.168.1.x）。

• 三菱 FX 系列：使用 RS485 扩展卡（如 FX3U-485BD）与 GRM 模块的 COM1 口连接，波特率设为 9600bps。

• 电源接入：模块供电采用 DC24V，建议并联 UPS 备用电源，确保市电断电后仍能发送报警短信。

2. 模块初始化

• 本地配置：通过网线连接模块与电脑，打开GRMDEV 配置软件，选择对应模块型号（如 GRM550），

三、PLC短信报警软件配置与报警规则设置

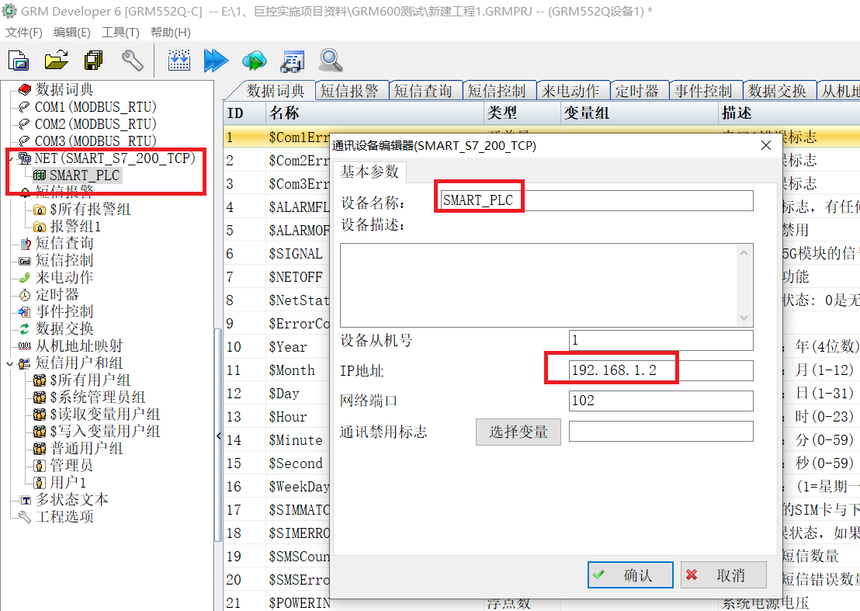

1. PLC 通信参数配置

• 在 GRMDEV 软件中，点击左上角 “NET” 图标，选择 PLC 对应协议（如西门子选 SMART_S7_200 TCP，三菱选 MELSEC FX），输入 PLC IP 地址或串口参数。

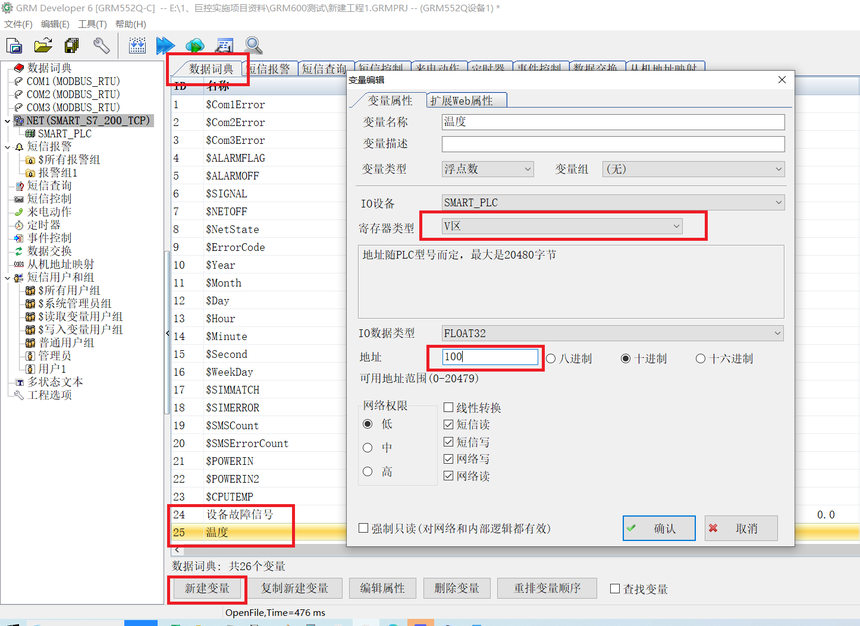

2. 变量关联与数据采集

• 在 “数据词典” 栏新建变量，关联 PLC 寄存器地址。例如：

• 开关量：设备故障信号（PLC 地址：I0.0）

• 模拟量：温度值（PLC 地址：V100，数据类型：FLOAT）。




• 支持批量导入变量，最多可管理 1000 个数据点。

2. 短信报警规则配置

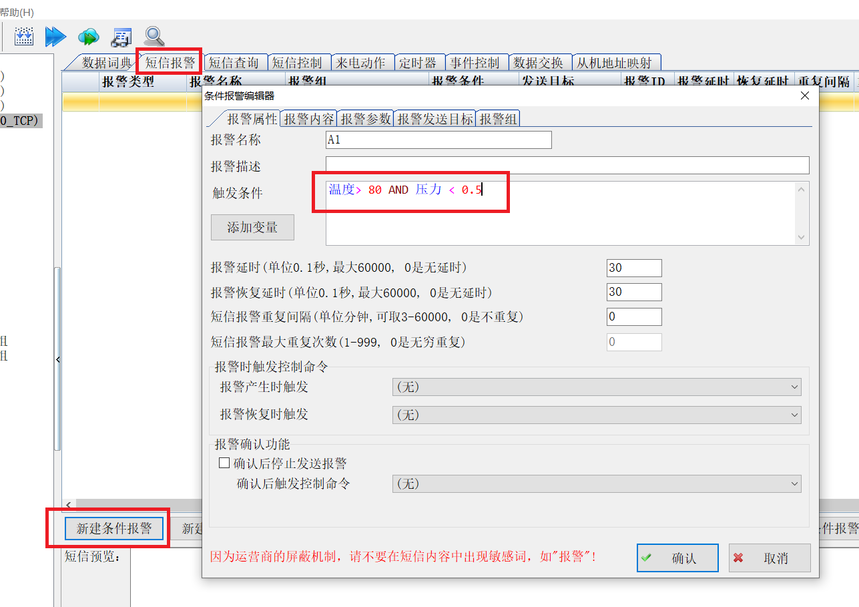

• 触发条件设置：

• 开关量报警：如 “排烟除尘系统火灾报警 ==1”。

• 模拟量报警：如 “温度> 80℃ AND 压力 < 0.5MPa”（支持逻辑运算与公式）。

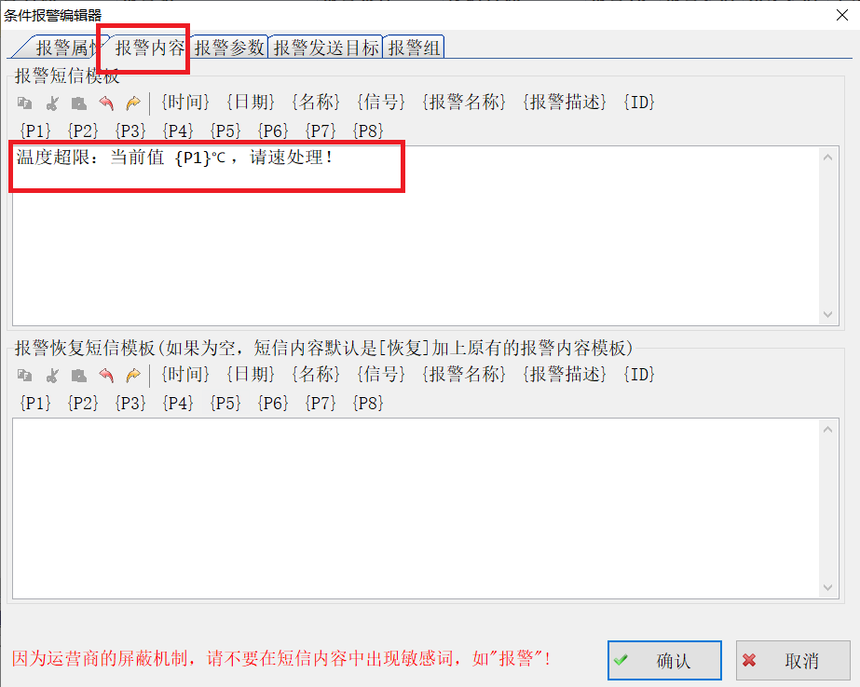

• 短信内容编写：支持中文、变量值动态插入，例如：“[设备名称] 温度超限：当前值 [温度变量]℃，请速处理！”。

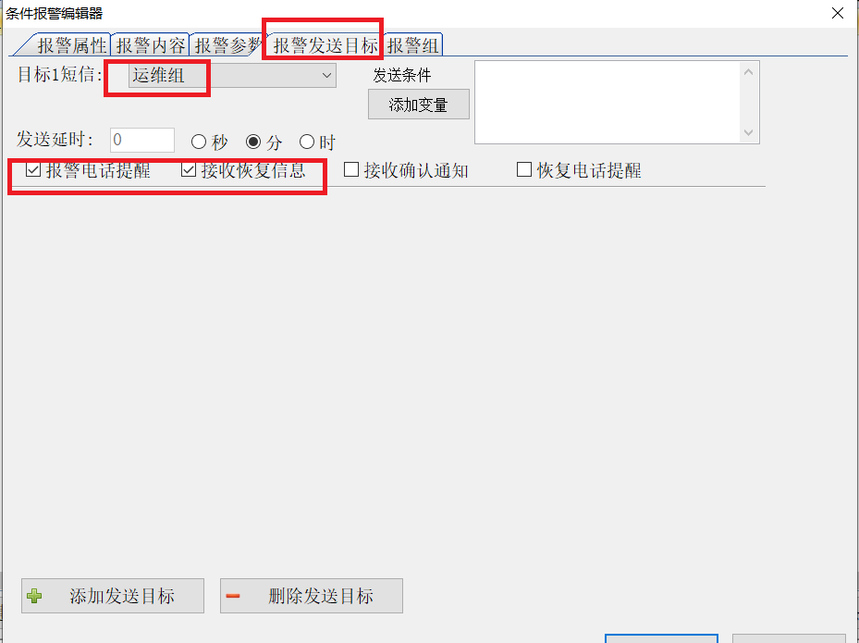

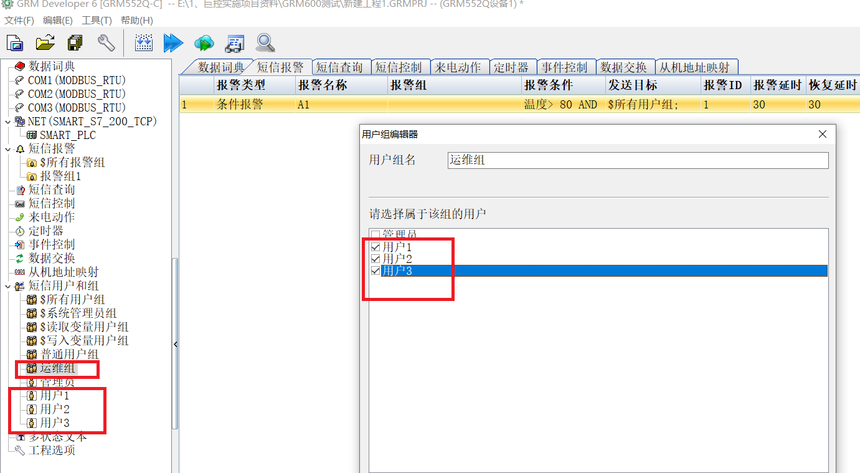

• 接收人管理：

• 新建用户组（如 “运维组”），添加        120 个以内手机号码，支持分组群发。




• 可远程修改接收人号码，无需现场调试。

4. 高级功能配置

• 语音拨号提醒：勾选 “电话提醒”，报警时自动拨打接收人电话并播放语音内容。

• 延迟与重复发送：设置报警后 5 分钟首次发送，每 30 分钟重复提醒一次，避免短信轰炸。

• 恢复通知：勾选 “接收恢复短信”，设备恢复正常时发送确认通知。




四、测试与优化

• 开关量测试：短接 PLC 的 I0.0 输入，验证是否收到短信 “设备故障，请检查！”。

• 模拟量测试：通过 PLC 程序强制 V100 值为 85，检查是否触发温度超限报警。

• 断电测试：切断市电，确认模块由 UPS 供电并发送断电提醒短信。

五、PLC短信报警案例应用与优势分析

1. 典型场景案例

• 污水处理行业：GRM240 模块实时监测潜污泵状态，故障时发送短信 “广州市棠下村污水处理站潜水泵故障”，并自动拨打运维人员电话。

• 工厂自动化：某食品厂通过 GRM550 模块监控生产线温度，报警响应时间从 2 小时缩短至 5 分钟，年停机损失减少 70%。

2. 方案核心优势

• 零代码部署：无需编写 PLC 程序，配置过程与触摸屏组态类似，PLC 工程师可快速上手。

• 多渠道报警：支持短信、语音、微信、邮件等，重要报警多重保障。

• 云端管理：通过巨控云平台远程修改报警规则、查询历史数据，支持 EXCEL 报表导出。

六、运维与技术支持

• 通过巨控云平台或手机 APP，可远程升级模块固件、查看实时数据波形，诊断信号质量。

七、PLC短信报警f方案总结

本方案通过广州巨控 GRM 系列模块与 PLC 的深度集成，实现了工业设备的智能化远程监控与即时报警。其零代码配置、多协议兼容、高可靠性等特性，尤其适合污水处理、智能制造、电力能源等行业，可显著提升设备运维效率，降低停机风险。
