一、PLC远程调试核心原理解析

1. 硬件层协议转换

巨控 GRM552Y-C 模块内置多协议驱动库，支持西门子 S7 系列、三菱 MELSEC、AB Ethernet/IP、Modbus RTU/TCP 等工业协议。通过 RS485 / 以太网物理连接 PLC 和触摸屏后，模块自动完成协议解析与 TCP/IP 封装，

2. 网络层安全传输

模块采用 4G 全网通（支持 AT&T、Vodafone 等全球主流频段）+ 有线 / WiFi 冗余接入，通过 AES-256 加密隧道和 VPN 技术建立安全通道。例如，在海外使用时，模块自动适配当地运营商 APN（如美国 AT&T 的 “broadband”），并通过云平台中转数据，规避防火墙限制。

3. 应用层远程交互

工程师通过巨控云平台（www.yunplc.com）或手机 APP（巨控云）访问设备，支持博途、RSLogix 等编程软件直接远程下载程序，实时监控 PLC 程序及触摸屏画面。模块内置虚拟网卡（如 TAP-Win32 Adapter V9），使远程电脑可模拟本地局域网环境操作。

二、PLC远程调试操作步骤详解

1. 硬件连接与基础配置

步骤 1：物理接

• PLC 连接：

• 西门子 S7-1200：通过以太网直连模块 LAN 口，PLC IP 设为 192.168.2.142，模块 LAN 口 IP 设为 192.168.2.22（同网段）。

• AB ControlLogix：网线连接模块 LAN 口，PLC IP 设为 192.168.2.201，模块 IP 设为 192.168.2.76。

步骤 2：模块网络配置

• 插入当地 4G SIM 卡（如美国      T-Mobile 卡），或通过 WiFi 接入外网。

步骤 3：云平台绑定

• 访问www.yunplc.com注册账号，登录后点击 “添加设备”，输入模块 SN（机身标签）和默认密码 “12345678”，修改密码后，激活硬件。

2. 远程调试与程序下载

步骤 1：PLC 远程编程

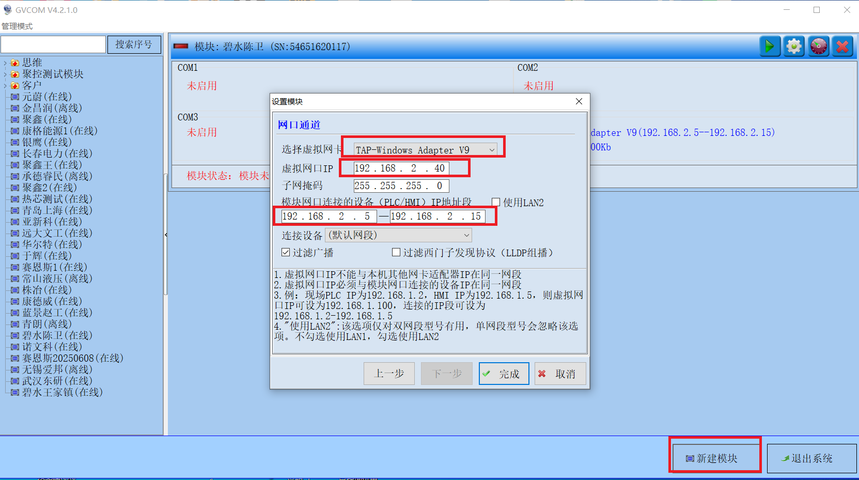

工程师电脑安装 GVCOM3 软件，登录后创建虚拟通道（IP 与 PLC 同网段）。

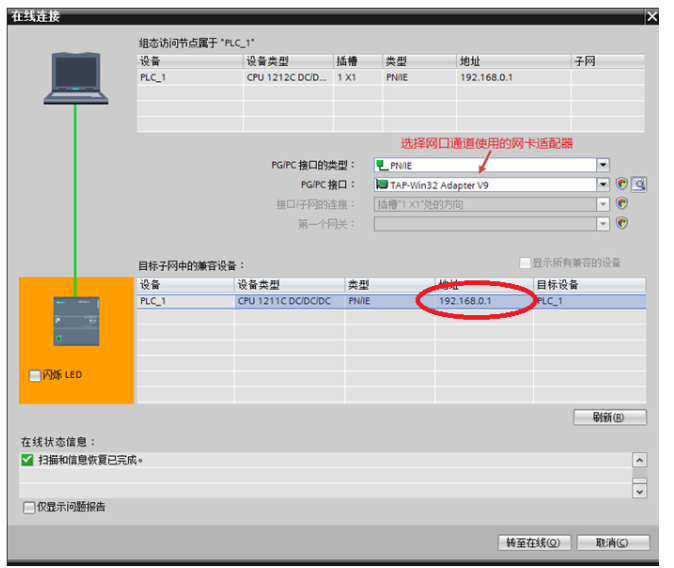

• 打开西门子博途 / TIA Portal，在 “扩展的下载到设备” 中选择虚拟网卡（如 TAP-Win32 Adapter V9），搜索并连接 PLC，直接下载程序。



  步骤 2：实时监控与调试

• 手机 APP “巨控云” 可查看 PLC 实时数据曲线，支持远程启停设备、修改参数。

• 若需深度调试，通过云平台 “远程桌面” 功能接管现场工控机，操作博途或触摸屏组态软件。

• 三、关键技术细节

• 1. 网络优化策略

• 双链路冗余：同时配置 4G 和有线网络，断线后 3 秒内自动切换。

• NAT 穿透：模块通过云服务器中转 UDP 打洞，解决海外网络运营商 NAT 限制。

• 2. 安全防护机制

• 三级权限管理：在云平台设置管理员（可下载程序）、工程师（只读监控）、访客（仅查看画面）。

• 数据加密：传输层采用 AES-256+SSL/TLS 双重加密，符合 ISO 27001 标准。

• 3. 多品牌兼容性处理

• 西门子 S7-1500：需在 PLC 属性中启用 “允许      PUT/GET 通信”，并设置访问密码。

• 三菱 Q 系列：模块自动识别 MC 协议，无需额外配置。

• 四、PLC远程调试常见问题排查

• PLC 搜索不到：

• 检查模块与 PLC 是否同网段，尝试 ping PLC IP。

• 确认博途中选择的虚拟网卡正确，且 GVCOM3 服务已启动。

• 4G 网络不稳定：

• 更换运营商 SIM 卡，或通过云平台查看模块实时信号强度（需≥-90dBm）。

• 手动配置 APN 参数，避免自动获取失败。

• 五、典型应用场景

• 海外工厂设备维护：国内工程师通过 GRM552Y-C 远程修复德国工厂西门子 S7-1200 程序故障，节省差旅成本 80%。

• 跨国项目调试：美国团队通过模块远程下载中国工厂 AB      ControlLogix 程序，实现时差 7 小时的无缝协作。

• 六、延伸功能拓展

• 边缘计算：模块支持本地逻辑运算（如数据滤波、阈值报警），减少云端流量消耗。

• 视频监控集成：可选配摄像头模块，实时查看设备运行环境，辅助故障诊断。

•

• 通过上述方案，工程师可突破地域限制，实现海外 PLC 和触摸屏的高效运维。该PLC远程调试方案已通过 CE/FCC 认证，适用于 - 40℃~75℃宽温环境，支持断网自动重连，确保工业级稳定性。

•
