在工业自动化领域，实现手机APP对PLC数据监控，能够极大地提升生产管理的便捷性与实时性。广州巨控的远程模块为此提供了高效可靠的解决方案。本文将详细阐述其实现原理与操作方法。

实现原理

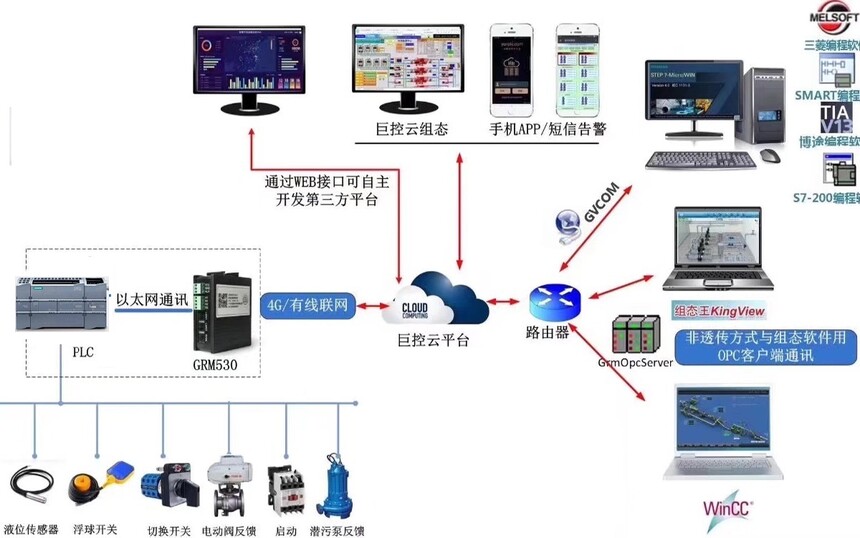

硬件连接架构

广州巨控的远程模块，如 GRM550、GRM240 等系列，是整个监控系统的关键桥梁。以 GRM550 为例，它可通过 485/232 串口或网口与 PLC 实现物理连接 ，适用于西门子、三菱、欧姆龙等各种主流 PLC 品牌。若 PLC 为西门子 S7 - 1200，可将 GRM550 的网口与 PLC 的以太网口直连；若是采用串口通讯的 PLC，则可通过 485 线将 GRM550 的 485 接口与 PLC 的 485 接口对应连接 。GRM240 可通过 RS485 和 PLC、仪表连接，还能利用本机 IO 直接连接现场开关量、模拟量，满足多样化的工业现场需求。同时，GRM 模块需接入外网，方式包括 4G/5G、Wi - Fi 或以太网，从而实现与巨控工业云平台的数据交互。

云平台数据中转

巨控工业云平台在整个系统中扮演着核心的数据中转与管理角色。GRM 模块将从 PLC 采集到的数据，通过安全加密通道上传至云平台。数据在传输过程中采用非透明加密传输（如 AES - 256 算法）和 VPN 隧道技术 ，保障数据在公网传输的安全性。云平台对这些数据进行存储、处理，并根据用户的访问请求，将数据转发至手机 APP 端或网页端。平台支持智能数据压缩技术，能将流量降低约 50%，同时采用多包并发采集，实现 1 秒级的数据刷新，确保用户能实时获取 PLC 的最新运行数据 。

手机 APP 数据呈现

用户在手机上安装巨控提供的免费 APP（如 “巨控云”），登录自己的账号后，即可与云平台建立连接。APP 从云平台获取 PLC 的实时数据、历史数据及报警信息等，并以直观的界面呈现给用户。用户可以在 APP 上轻松查看设备的运行状态，如电机的启停、设备的温度、压力等参数，还能对设备进行远程控制操作，如启动、停止设备等 。

手机APP对PLC数据监控操作方法

硬件连接操作

1.               模块与 PLC 连接：根据 PLC 的接口类型选择合适的连接方式。若为 RS485 连接，将 PLC 的 485 + 接模块 COM1 的 A1，485 - 接 B1；以太网连接则将 PLC 网口直连模块 LAN1 口。例如，在连接西门子 300PLC 与 GRM531 时，将 GRM531 的 LAN1 口与西门子 300PLC 模块的以太网口相连 。连接完成后，确保连接稳固，无松动现象。

2.               模块外网接入：如果采用有线网络接入，将模块的 WAN 口接入路由器等网络设备；若是 Wi - Fi 接入，在模块配置界面中设置好 Wi - Fi 账号和密码；使用 4G 网络时，插入 4G 手机卡，并在模块中进行相应的网络参数配置 。

远程控制终端配置

1.               新建工程：打开 GRM 模块的配置工具，如 GRMDev6，在软件中新建工程，并选择对应的 GRM 模块型号，如 GRM550 。

2.               云平台绑定：修改云端密码（初始密码为 12345678），将设备的 SN（序列号）绑定至巨控云平台，确保模块与云平台的合法通信 。

3.               PLC 协议设置：根据 PLC 的品牌和型号选择对应的通信协议。例如，连接西门子 PLC 时，选择 S7 协议，并输入 PLC 的 IP 地址（如 192.168.1.10）；连接三菱 PLC 时，选择 MELSEC 协议，设置好波特率、站号等参数 。

4.               变量建立：在 “数据词典” 中建立变量，将变量与 PLC 的寄存器地址进行映射，设置好数据类型等参数。比如，要监控 PLC 中某个温度传感器的数据，需建立一个对应的变量，并将其与存储该温度数据的 PLC 寄存器地址关联起来 。完成配置后，将工程下载到 GRM 模块中。

软件组态与开发

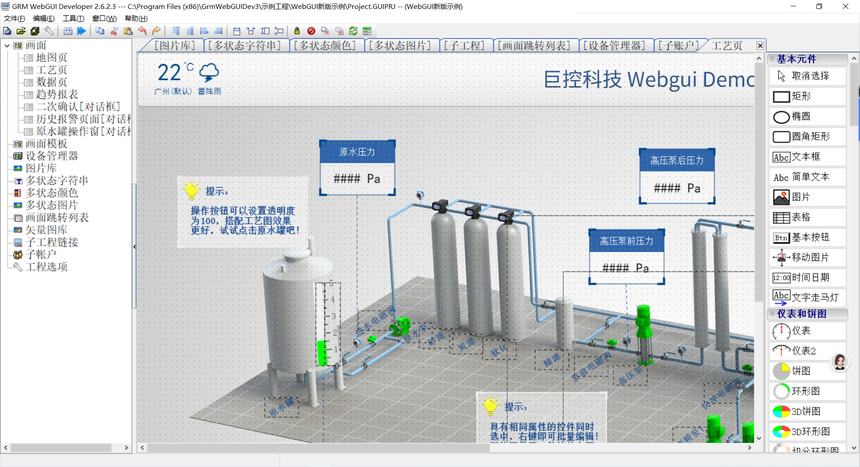

1.                使用巨控 GUIweb 网页组态软件：打开该软件，输入 GRM 模块序号和密码后，枚举模块中的变量。然后进行画面开发，制作手机与网页监控端的流程图，添加各种图库、背景图片等元素，使监控界面更加直观、美观。例如，制作一个工业生产线的监控画面，在画面中展示各个设备的运行状态、实时数据等 。将变量与流程图中的相应元素进行关联，实现数据的动态显示与控制操作的触发。




2.               第三方组态软件接入（可选）：若使用第三方组态软件（如 WinCC、力控等），可通过 OPC 协议连接 GRM 模块。在组态软件中导入 GRM 模块中的变量，根据实际需求生成监控画面 。

手机 APP 监控操作

1.                APP 下载与安装：扫描下面二维码，下载APP并安装到手机上 。




2.               登录与设备绑定：打开 APP，输入在巨控云平台注册的账号和密码进行登录。登录成功后，通过扫描 GRM 模块上的二维码或手动输入设备号等方式，将手机 APP 与对应的 GRM 模块及 PLC 设备进行绑定 。

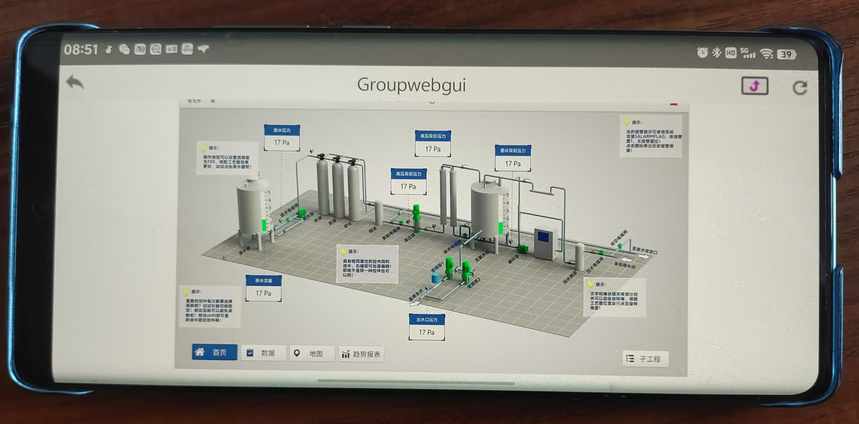

3.               监控操作：绑定设备后，在 APP 界面上即可查看 PLC 的实时数据，如设备的运行参数、状态指示灯等。还可以根据权限对设备进行远程控制，如发送启动、停止、调整参数等指令 。同时，APP 会实时接收云平台推送的报警信息，当设备出现异常或数据超出设定阈值时，及时通知用户 。

通过以上对实现原理与操作方法的详细介绍，利用广州巨控远程模块实现手机APP对PLC数据监控变得清晰明了。这一技术方案在工业自动化生产、设备远程维护等众多领域具有广泛的应用前景，能够有效提升生产效率、降低运维成本 。如您在实际应用中遇到问题或需要进一步的技术支持，欢迎访问长沙聚控电子科技公司官网www.hnjukong.com获取更多信息 。
