摘要

本文详细阐述了如何利用广州巨控 GRM 系列工业物联网关实现西门子PLC的远程监控，深入解析系统架构、通信原理、安全机制及具体配置步骤。通过结合 GRM 设备的协议转换、边缘计算和 4G/WiFi 通信能力，构建高效、稳定且安全的远程监控解决方案，适用于工业自动化、智慧城市、能源管理等多领域应用。

一、西门子PLC的远程监控系统架构与技术原理

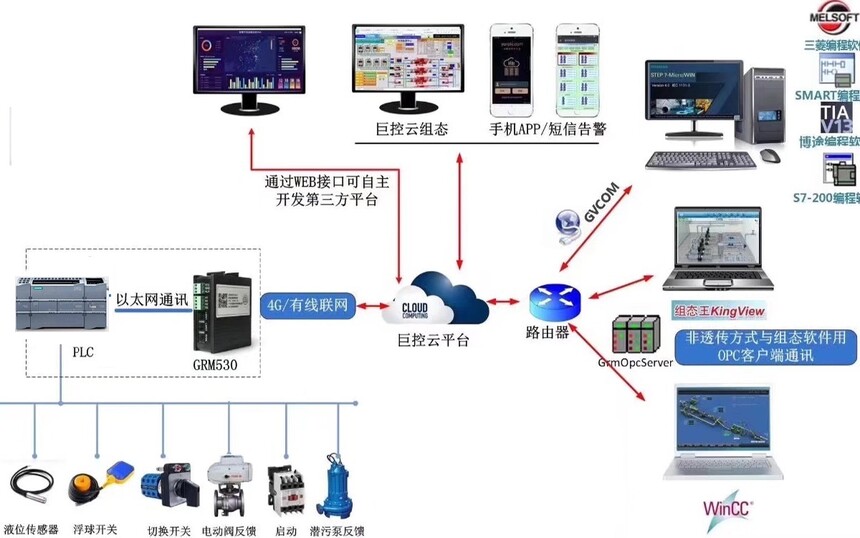

1. 三层架构设计

• 设备层：西门子 PLC（S7-200/300/1200/1500 等）通过串口（RS485/232）或以太网接口连接 GRM 系列物联网关。

• 传输层：GRM 设备通过 4G/WiFi/ 以太网将数据加密传输至巨控云平台，支持多链路冗余备份。

• 应用层：监控中心、手机 APP 或 Web 客户端通过 OPC、MQTT      等协议访问云平台数据，实现远程监控与控制。




2. 核心技术原理

• 协议转换技术：GRM 内置西门子全系列协议驱动，支持 S7-200 的 PPI、S7-1200/1500      的 S7 TCP 等协议，可自动转换为标准HTTPS或 OPC DA/UA 协议。

• 边缘计算能力：GRM 支持本地逻辑编程，可在边缘端实现数据过滤、报警判断和逻辑控制，减轻云端负载。

• 安全传输机制：采用加密算法和 SSL/TLS 隧道技术，确保数据传输安全；

• 云平台架构：巨控云服务器采用分布式集群部署，支持百万级设备并发连接，提供      7×24 小时稳定服务。

二、通信协议适配与数据流向

1. 西门子协议解析

• S7 协议：针对smart,      S7-1200/1500，S7-300/400，GRM      通过 S7 TCP 协议直接访问 DB 块数据。

• PPI/MPI 协议：针对      S7-200，GRM 通过 RS485 串口采集数据，支持 PPI 主从站模式，可兼容旧版 PLC 设备。

2. 数据流向路径

PLC数据 → GRM协议解析 → 本地数据缓存 → 4G/WiFi传输 →巨控云平台 → OPC/MQTT接口 → 组态软件/手机APP/Web客户端

三、西门子PLC的远程监控实现方法与配置步骤

1. 硬件连接方案

• S7-1200/1500/300/400/SMART 以太网连接：

• PLC 网口 →       GRM550 LAN 口（IP 设为同一网段，如       192.168.1.2）

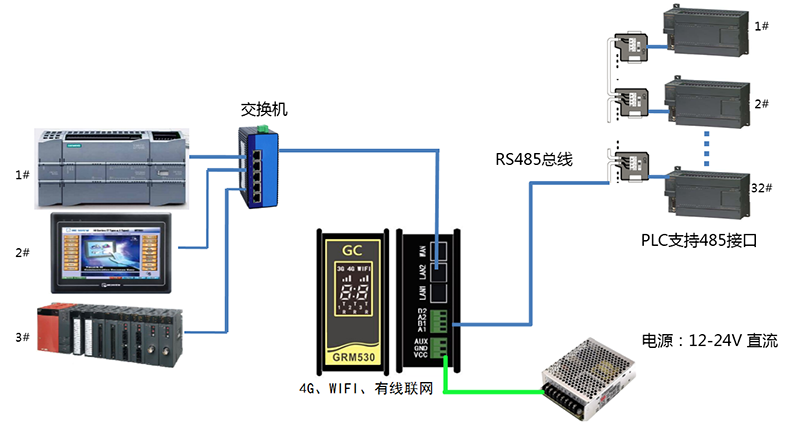

• S7-200 串口连接：

• PLC RS485+ → GRM550 COM1_A1

• PLC RS485- → GRM550 COM1_B1

• 需设置 PLC 通信参数（波特率、奇偶校验等）与 GRM 一致




2. GRM 设备配置（以 GRM550 为例）

1. 网络参数设置：

系统配置 → 网络配置 → 选择4G/WiFi连接

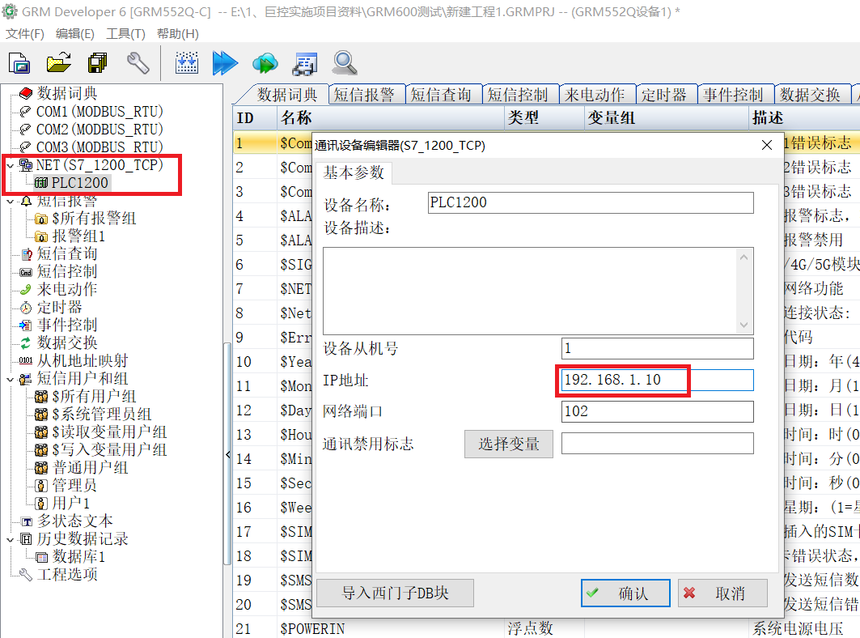

2. PLC 驱动配置：

设备配置 → 添加西门子设备

选择PLC型号（如S7-1200）

设置PLC IP地址（如192.168.1.10）

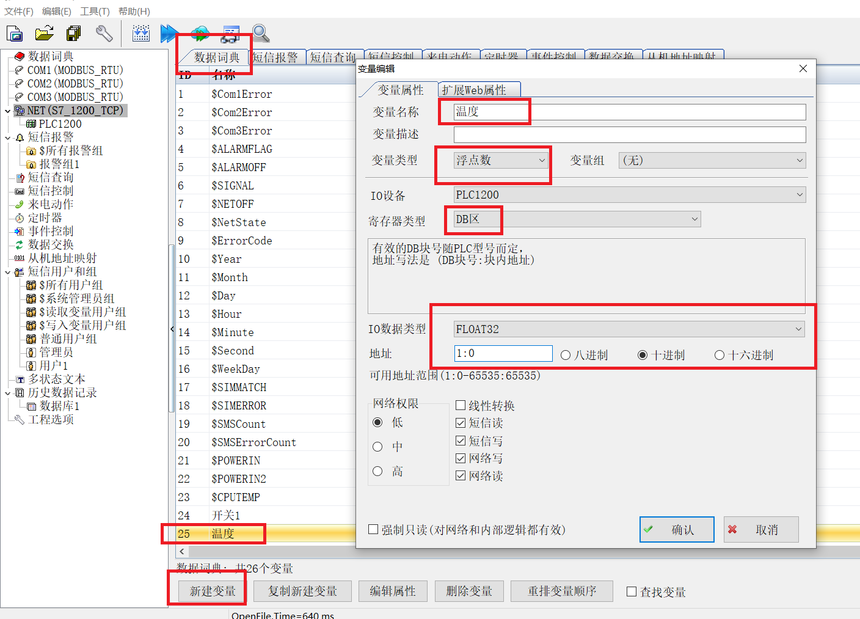

3. 变量映射：

数据点配置 → 新建变量

映射PLC地址（如DB1.DBW0 → 温度值）

设置数据类型（整数、浮点数等）

配置读写权限

3. 云平台配置

1. 设备注册：

• 在巨控云平台（www.yunplc.com）注册账号

• 添加 GRM 设备（输入设备序列号和验证码）




•

2. 远程访问授权：

• 配置用户权限（只读 / 读写）

3. 数据转发配置：

• 添加 OPC Server 服务

• 配置 MQTT Broker 地址（如需集成第三方系统）

4. 客户端软件配置

• 组态软件（以 WinCC 为例）：

plaintext

1. 添加OPC DA驱动

2. 连接巨控云OPC服务器（服务器名：GrmOpcServer）

3. 浏览可用变量（如"GRM530_1.Temperature"）

4. 创建监控画面并绑定变量

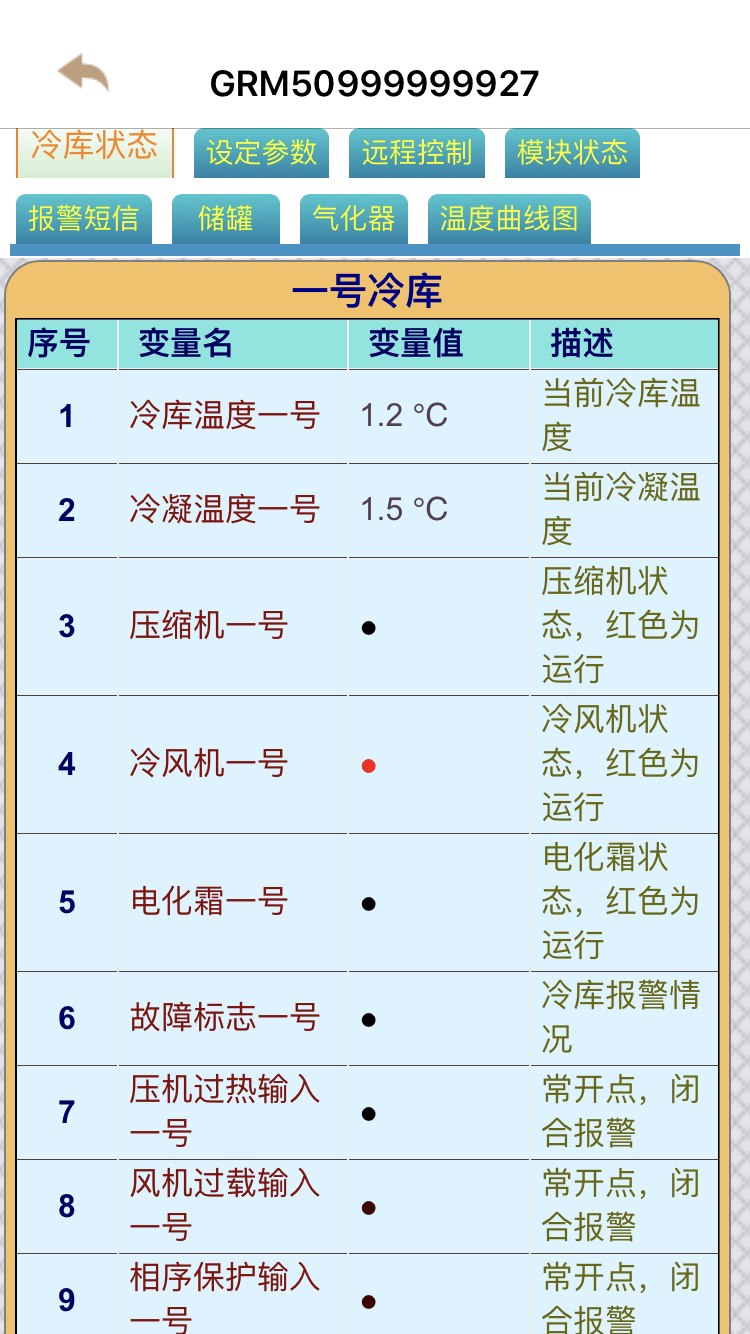

• 手机 APP（巨控云）：

1. 下载安装APP并登录账号

2. 选择已注册的GRM设备

3. 查看实时数据和历史曲线

4. 设置报警阈值并接收推送通知

四、西门子PLC的远程监控高级功能实现

1. 远程编程与调试

• S7-1200 远程下载：

1. 在GRM550配置软件GVCOM3启用“PLC编程口透传”

2. 使用TIA Portal打开项目

3. 通过“在线访问”→“添加新连接”

4. 选择“通过Internet”连接

5. 调用GVCOM3的虚拟网卡，

6. 完成下载和调试操作

2. 边缘计算应用

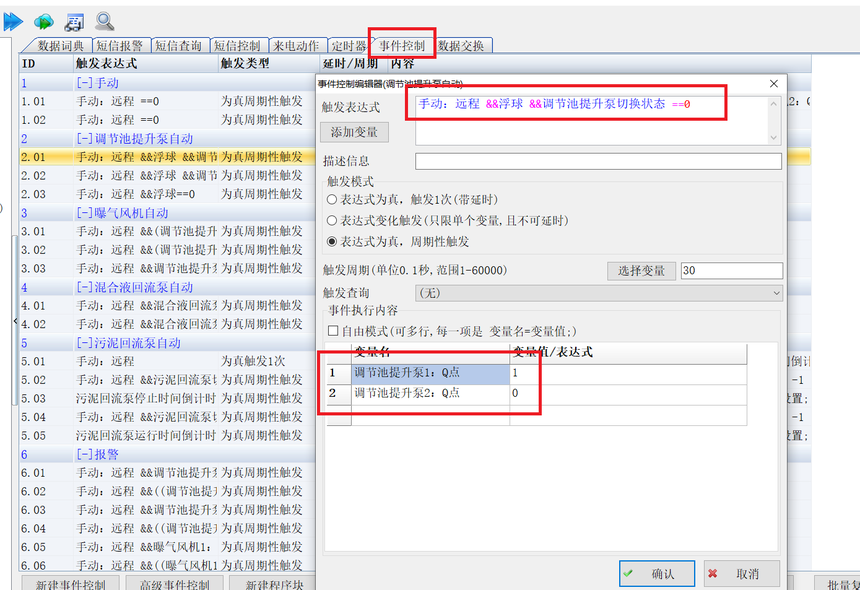

• 本地逻辑控制示例（事件控制）：

• 实现功能：本地启停控制，无需依赖云端指令

3. 多设备协同监控

• 通过 GRM553 多串口网关，可同时连接：

• 2 台西门子       S7-1200 PLC（网口 + 串口）

• 1 台       Modbus RTU 仪表

• 1 路       4-20mA 模拟量输入

• 所有设备数据统一上传至云平台

五、安全机制与性能保障

1. 安全防护策略

• 传输层安全：

• AES-256 位加密数据传输

• SSL/TLS 1.3 协议建立安全通道

• 应用层安全：

• 用户认证（用户名 / 密码 + 验证码）

• 操作日志审计

• 网络层安全：

• 防火墙过滤非法访问

2. 可靠性设计

• 网络冗余：4G + 有线 / WiFi 双链路备份

• 数据缓存：本地存储 100 万条历史数据，网络恢复后自动同步

• 看门狗机制：实时监测系统运行状态，异常自动重启

• 负载均衡：云平台集群部署，支持动态扩容

六、西门子PLC的远程监控应用场景与案例

1. 典型应用场景

• 工厂自动化：多厂区西门子 PLC 集中监控

• 智慧水务：远程监控水泵站 S7-1200 PLC 运行状态

• 新能源：风电 / 光伏电站西门子 PLC 数据采集

• 电梯监控：远程监测电梯控制系统 S7-300 运行参数

2. 成功案例

• 某汽车制造企业：

• 部署 20 台       GRM550 设备，连接全厂 50 余台西门子       PLC

• 实现设备状态实时监控、故障预警和远程维护

• 减少现场运维人员 60%，故障响应时间缩短 80%

• 某污水处理厂：

• 通过 GRM553 网关连接 S7-1200 和第三方仪表

• 建立远程 SCADA 系统，实现 24 小时无人值守

• 水质数据实时上传环保部门，达标率提升至 99%

七、总结与展望

通过广州巨控 GRM 系列产品实现西门子 PLC 远程监控，具有以下优势：

• 协议兼容性强，支持西门子全系列 PLC

• 部署简单，无需改造现有 PLC 程序

• 安全可靠，满足工业级应用需求

• 功能丰富，支持边缘计算和多系统集成

未来，随着 5G、工业互联网和 AI 技术的发展，基于 GRM 平台的远程监控系统将向智能化、预测性维护方向进一步演进，为工业数字化转型提供更强大的支撑。
