以下是针对巨控GRM552Y-C模块在PLC远程调试中的技术解析，涵盖远程下载调试机理、实现步骤及硬件架构，结合工业自动化实际需求进行系统化阐述：

一、远程下载调试机理

GRM552Y-C的核心机理是通过“云桥接+数据压缩”技术实现PLC的虚拟本地化操作，突破传统VPN或专网的局限性：

1. 变量映射与云同步

• 模块内部建立变量与PLC寄存器（如DB块、M区）的实时映射，通过嵌入式协议驱动（支持西门子PPI/PROFINET、Modbus TCP等）绑定物理地址。

• 变量数据经AES-256加密后同步至巨控云服务器，形成“PLC-本地变量-云变量”的三层数据链，延迟控制在1秒内。

2. 云服务器数据交换

• 管理员在云平台配置数据交换规则（如 SN(B).Pressure = SN(A).SetPoint），实现多PLC间跨地域数据定向传输，无需公网IP或端口映射。

3. 虚拟通道与数据压缩

• 虚拟网卡技术：在工程师电脑端生成 TAP-Win32 Adapter V9 虚拟网卡，与PLC物理网口形成逻辑桥接，编程软件（如TIA Portal）直接调用此网卡，感知不到远程链路。

• 流式压缩优化：PLC程序/触摸屏工程在上传前分块压缩，传输至模块端解压执行，较传统VPN提速4倍（如2MB程序下载从8分钟缩至2分钟），且抗网络抖动。

二、PLC远程下载实现步骤

阶段1：硬件部署

1. 设备连接

• GRM552Y-C通过网口（或RS485/232）连接PLC，使用三通接线器可兼容现场触摸屏（如威纶通），解决PLC单串口资源冲突。

• 插入4G SIM卡（支持全球运营商频段）或接入企业WiFi/有线网络，模块自动注册至云平台。

阶段2：模块配置

1. 网络参数设置

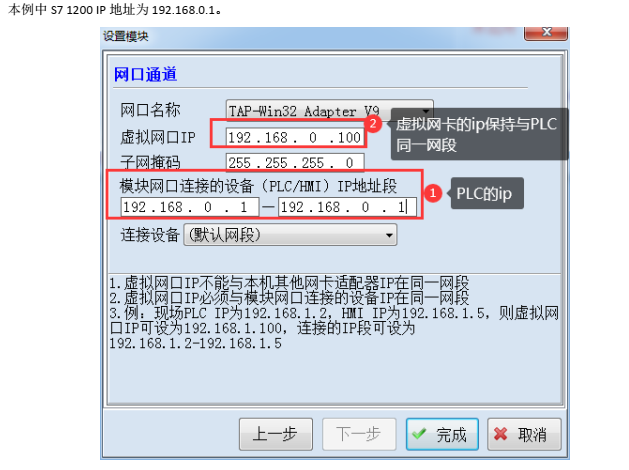

• 使用 GVCOM3 配置软件绑定模块SN序列号及密码，设置网口IP与PLC同网段（如PLC       IP 192.168.2.143 → 模块IP 192.168.2.22）。

•


阶段3：编程软件操作

1. 虚拟通道激活

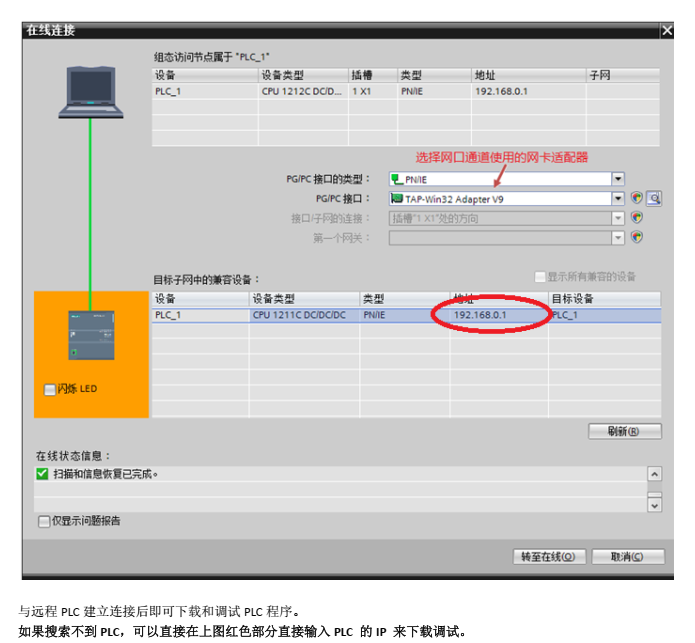

• 运行GVCOM3软件，虚拟网卡自动生效。在TIA Portal中：

• PG/PC接口：选择 TAP-Win32 Adapter        V9

• 目标PLC IP：填入实际PLC地址（如 192.168.2.143）。




• 注：西门子/AB等品牌需在编程软件中指定虚拟网卡（如AB的RSLinx需选Ethernet/IP驱动）。

2. 远程下载与调试

• 点击下载按钮，软件经虚拟网卡→云服务器→GRM模块→PLC完成程序传输，支持在线监控变量、强制IO、调试梯形图逻辑。

阶段4：故障排查

• 连接失败：检查GVCOM3模块状态灯（绿灯常亮表示云连接正常）、PLC与模块IP冲突、SIM卡流量状态35。

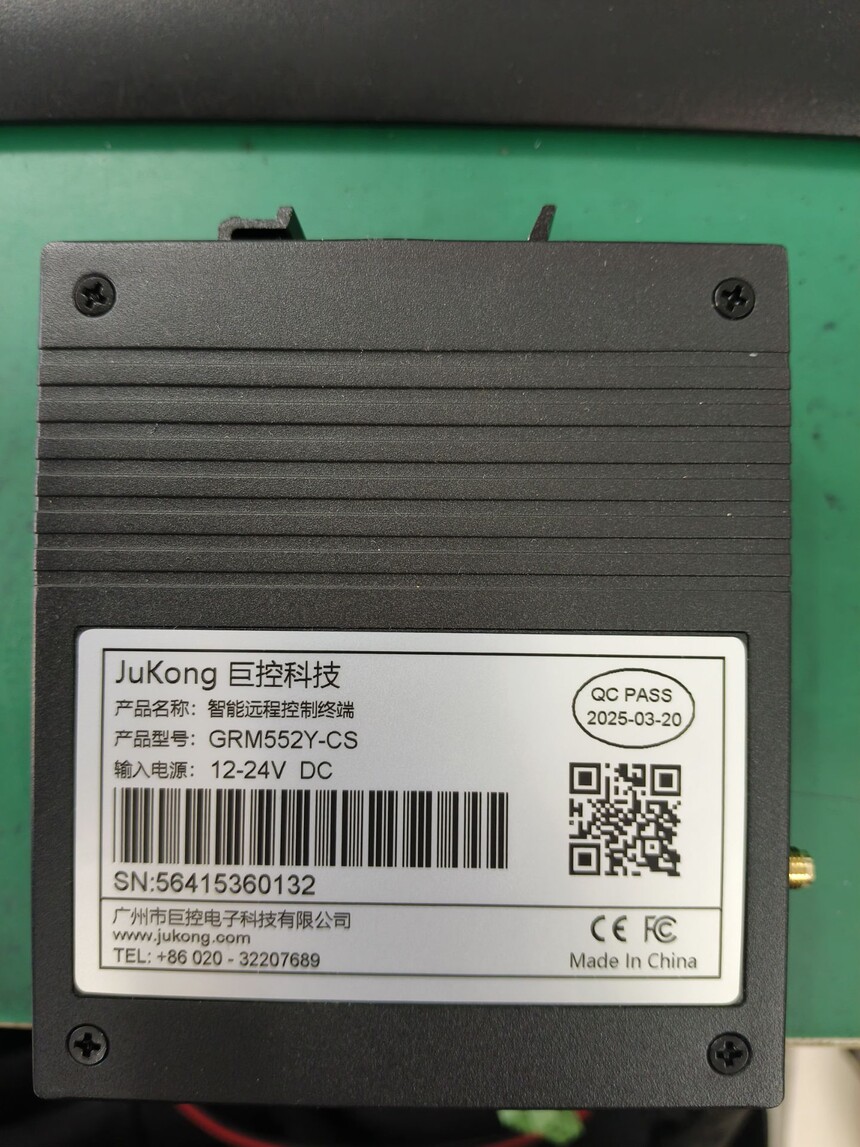

三、GRM552Y-C硬件架构

该模块采用工业级分层设计，确保复杂环境下的可靠性：

四、典型应用场景

1. 跨国设备维护

• 德国工厂PLC程序故障 → 中国工程师通过TIA Portal直接修改逻辑并下载，无需协调本地人员。

2. 多PLC协同控制

• 供水泵站（PLC-A）与加压站（PLC-B）数据互通：云平台配置 SN(A).FlowRate = SN(B).InletPressure 实现联动。

3. 紧急停机响应

• 接收短信报警（如变频器故障） → 远程登录PLC强制停止输出 → 分析日志后推送修复程序。

注意：实际部署需确保4G信号强度≥-90dBm（模块内置信号强度指示灯），并避免PLC与模块IP段冲突。对于安全要求高的场景，建议启用二次认证（如动态令牌绑定）
