巨控云组态WEBGUI是一种基于云平台的工业监控组态系统，主要用于实现PLC、工业设备的远程监控与管理，支持通过网页和手机APP访问。以下从功能、技术指标、架构及性能等方面进行详细说明：

一、核心功能

1. 远程数据采集与通讯

• 多协议支持：兼容主流PLC协议（如西门子、三菱、欧姆龙等）、MODBUS RTU/TCP、OPC 等，通过GRM远程模块将工业协议转换为网络协议，实现数据云端传输。

• 无线连接：突破传统有线限制（如以太网、RS485），通过4G/5G或WiFi将PLC数据上传至云服务器，支持移动端随时访问。

2. 图形化组态开发

• 拖拽式编辑：提供类传统组态软件（如WinCC、组态王）的界面，支持控件（按钮、文本框、实时曲线等）绑定变量，实现数据动态显示、动画效果（闪烁、流动）。

• 模板与自定义：可加载背景图、设置分辨率（默认1140×600），支持横向/纵向容器组件划分空间，嵌套其他组态元素（如图表、图片）。




3. 多终端监控与告警

• 跨平台访问：通过网页（http://www.yunplc.com）或专属APP登录账号，实时查看工程画面、控制PLC设备，支持多人同时在线操作。

• 历史与报警管理：记录历史数据（需配置存储功能），生成曲线图/报表；触发报警时推送通知，支持地图标注设备位置。

4. 权限与数据分组

• 分层权限控制：区分高/中/低优先级密码，限制变量访问权限；支持“受控分组”功能，隐藏敏感数据。

• 数据分类展示：自定义分组（上限30组），按需展示实时或历史数据，支持页内二次细分。

二、巨控云组态WEBGUI技术指标详解

1. 工程配置参数

• 分辨率：默认1140×600，可适配不同屏幕尺寸。

• 变量容量：依赖GRM模块配置，支持千级以上变量点（具体取决于模块型号）。

• 历史数据：采集频率最快5S，可调，存储于云端数据库。

2. 实时性能

• 数据刷新：实时曲线组件刷新周期≤1秒，满足动态监控需求。

• 多并发支持：无客户端数量限制。

3. 安全机制

• 端口与密码防护：强制修改默认端口，采用账号密码双验证；支持HTTPS加密传输。

• 防火墙集成：可配置规则阻止公网非法访问，记录入侵日志。

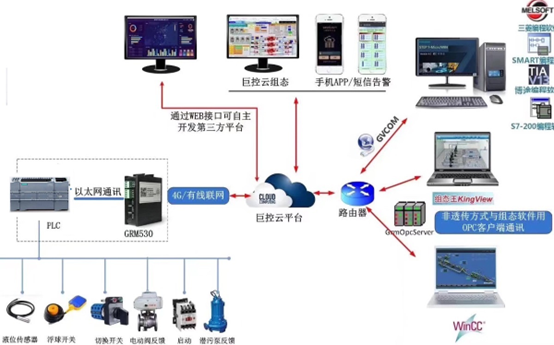

三、巨控云组态WEBGUI系统架构与工作原理

1. 分层架构

• 设备层：PLC通过GRM模块（如GRM550系列）采集数据，模块内置协议解析与网络转发功能。

• 云端层：工程文件编译后上传至阿里云服务器，由云服务托管运行，提供数据存储与计算。

• 应用层：用户通过浏览器或APP访问云端工程，指令经云服务器下发至GRM模块执行。

2. 数据流设计

• 变量绑定：组态控件直接关联GRM模块中的变量，无需二次建库，减少配置冗余。

• 会话管理：采用客户端会话管理（无状态服务器），通过请求内嵌状态信息确保连续性，避免单点故障影响7。

四、性能与安全性指标

五、典型应用场景

• 设备远程运维：实时监控PLC状态，及时预警设备故障，减少现场维护成本。

• 多工厂集中管理：通过云端统一查看分散设备的运行数据，生成跨区域报表。

• 环保与能源监控：例如河道水质监测系统，实时展示pH值、流量等参数趋势。

巨控云组态WEBGUI通过将传统组态云端化，显著降低了工业APP的开发门槛，兼顾了自动化工程师的操作习惯与移动互联需求，是工业4.0中轻量化远程监控的理想解决方案。
