一、技术架构与核心组件

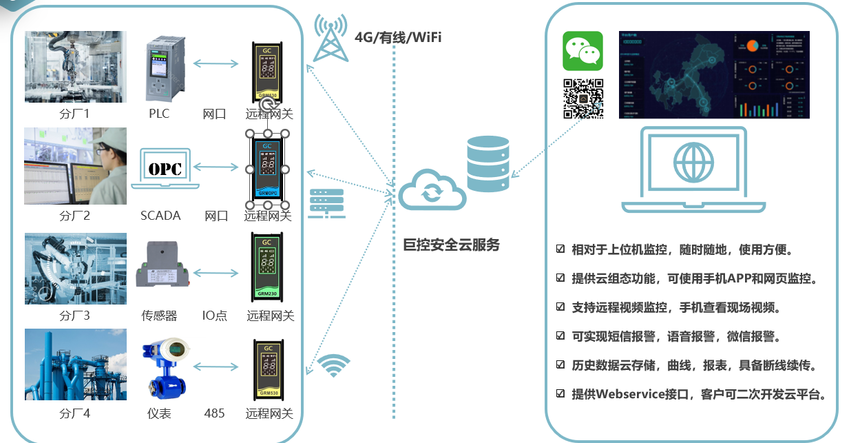

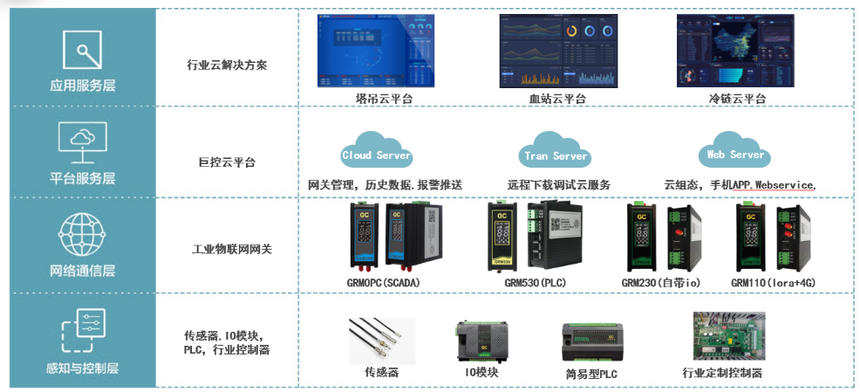

广州巨控科技的PLC数据4G远程传输与监控方案以GRM系列4G智能模块为核心，结合云平台与移动端技术，构建了完整的工业物联网系统。其架构可分为以下四层：

1. 现场层：PLC设备通过GRM模块（如GRM550、GRM240、GRM241Q等）接入4G网络，模块支持RS485、以太网、IO接口等多种方式直接连接PLC或传感器，实现数据采集与控制指令下发。

2. 传输层：利用4G网络（全网通兼容移动/联通/电信）或WiFi/有线网络，将数据加密压缩后传输至巨控云平台（YunPLC），支持断线自动重连与数据续传，确保通信稳定性。

3. 云端层：云服务器通过变量映射技术实现PLC寄存器与云端变量的实时同步，用户可在云平台配置数据交换规则（如SN(A).变量A=SN(B).变量B），实现跨地域PLC间的数据互通。

4. 应用层：支持手机APP、网页、组态软件（如WINCC、力控）、微信等多终端访问，提供实时监控、历史数据查询、报警推送（短信/电话/微信）及远程程序调试功能。




二、技术实现步骤

1. 硬件配置与连接

• 模块选型：根据PLC型号与接口需求选择GRM系列模块（如GRM550适用于复杂协议兼容，GRM240适合IO扩展场景）。

• 现场安装：

• PLC通过RS485/以太网连接GRM模块通讯口，或直接通过模块的DI/AI接口接入传感器信号（如液位计、温度传感器）。

• 模块插入4G SIM卡，并通过天线增强信号（内置全频段天线支持全网通）。

• 控制端配置继电器输出（DO口）驱动执行机构（如水泵、阀门）。

2. 数据映射与云端配置

• 变量绑定：使用巨控配置软件（GRMDEV），选择PLC协议（支持西门子PPI/MPI、三菱FX/Q系列、欧姆龙HostLink等），将PLC寄存器地址与模块内部变量绑定，形成映射关系。

• 云平台组态：

• 在巨控云平台创建组账号，添加模块SN序列号，配置数据交换规则（如SN(001).液位值=SN(002).控制阈值）。

• 设置报警条件（如液位超限、设备离线），定义报警推送方式（短信、微信、电话拨号）及接收人。

3. 远程监控与调试

• 移动端访问：通过手机APP或微信小程序登录云平台，实时查看PLC数据、修改参数，并接收报警信息。

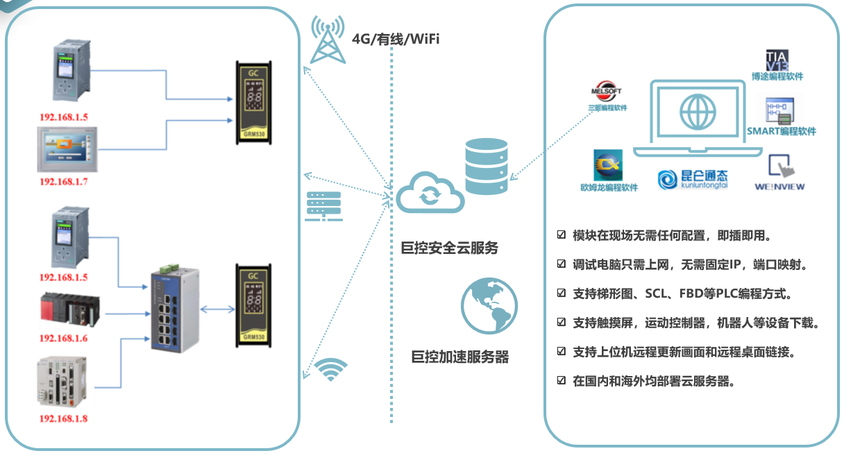

• 远程程序维护：

• 使用PLC编程软件（如STEP7、GX Works2）通过虚拟串口或网卡连接云平台，实现远程程序下载、在线调试与仿真。

• 支持透传模式下的大文件传输（如触摸屏工程、运动控制器程序）。




4. 高级功能扩展

• 逻辑控制：利用模块内置的可编程功能（基于简单逻辑运算符），实现本地自动化控制（如液位联动水泵启停），减少对PLC的依赖。

• 数据集成：通过OPC DA/UA接口或WEB API接入第三方SCADA系统，支持企业级数据集中管理与分析。

三、PLC数据4G远程传输方案优势与关键技术

1. 低延迟与高可靠性

• 采用多包并发采集与智能压缩算法，通信延迟低至200ms，满足工业实时性需求。

• 工业级抗干扰设计（±2kV浪涌保护、宽温域适应），确保恶劣环境下稳定运行。

2. 灵活性与兼容性

• 支持点对点、多对多数据交换，兼容不同品牌PLC与设备协议（Modbus、PPI、HostLink等）。

• 模块可同时接入4G、WiFi、有线网络，实现通信冗余。

3. 低成本与易部署

• 无需铺设光纤或VPN专网，节省90%以上布线成本，施工周期缩短至1-2天。

• 配置界面图形化，无需编程知识，工程师通过拖拽式操作即可完成组态。

4. 安全与隐私保护

• 数据全程加密传输（AES-256），避免网络层监听。

• 支持SIM卡绑定、设备序列号验证等多重安全机制。

四、PLC数据4G远程传输典型应用案例

1. 远程水泵控制系统

• 场景：山区水库液位监测与水泵联动控制。

• 实现：GRM241Q模块采集液位信号，通过4G传输至山下控制端，触发继电器启停水泵，同时APP推送异常报警。

2. 多PLC工厂协同

• 场景：跨省分厂PLC数据同步（如生产状态、设备故障码）。

• 实现：各厂区GRM530模块将数据映射至云端，通过交换规则实现实时同步，总部OPC服务器集中监控。

五、实施建议

1. 网络测试：部署前需进行24小时通讯稳定性测试，确保4G信号强度（可通过APP实时查看）。

2. 流量优化：启用阈值触发传输与定时采集模式，降低流量消耗（可节省50%以上）。

3. 维护策略：定期检查模块固件版本，通过云平台远程升级，避免现场维护。

六、总结

广州巨控的PLC数据4G远程传输方案通过“硬件模块+云平台+移动端”三位一体架构，解决了传统PLC远程通信的痛点，兼具高实时性、易用性与成本优势。其核心技术在于变量映射与云端数据交换机制，使得跨设备、跨地域的数据交互无需复杂编程即可实现。未来可进一步结合5G与边缘计算技术，提升大规模工业物联网场景下的数据处理能力。
