使用广州巨控（如 GRM 系列）模块实现远程手机控制PLC，核心是通过工业物联网网关（模块）将 PLC 接入互联网，借助云平台实现数据交互，最终通过手机端应用（APP / 小程序）完成监控与控制。以下从原理和方法两方面详细说明：

一、实现原理

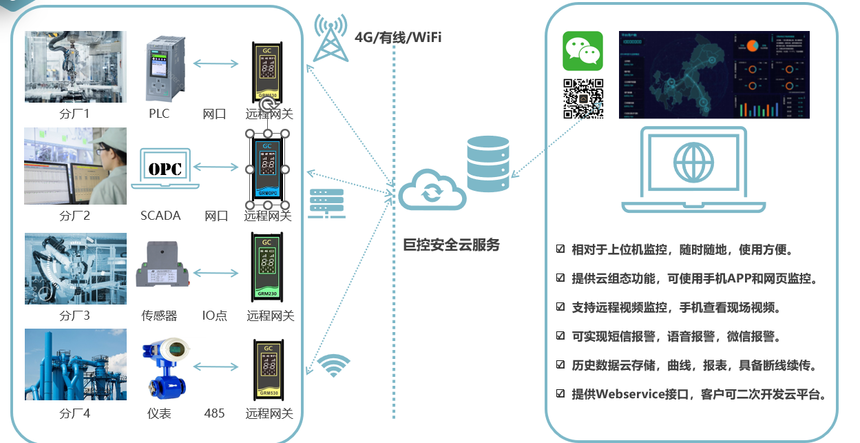

1. 系统架构与核心组件

• PLC 设备：支持串口（RS232/RS485）或网口通信，需编写数据交互程序（如读取输入 / 输出状态、寄存器数据）。

• 巨控模块（工业网关）：

• 作为 “桥梁”，通过物理接口（串口 / 网口）连接 PLC，支持西门子、三菱、欧姆龙等主流 PLC 协议（如 PPI、MPI、Modbus、FX 协议等）。

• 内置 4G/WiFi/ 以太网模块，将 PLC 数据转换为 IP 数据，通过运营商网络或 WiFi 上传至巨控云平台（或用户自建服务器）。

• 云平台：

• 存储设备数据、管理设备连接，提供 API 接口供手机端调用。

• 支持数据转发、报警推送、权限管理等功能（巨控提供免费或付费云平台服务）。

• 手机端：

• 通过 APP 或微信小程序访问云平台，发送控制指令并接收 PLC 状态数据，实现人机交互。




2. 数据交互流程

• 上行（PLC→手机）：
       巨控模块定时读取 PLC 寄存器数据（如输入点 I、输出点 Q、寄存器 D）→ 打包为 JSON/MQTT 格式 → 通过 4G/WiFi 发送至云平台 → 手机端请求获取数据并显示。

• 下行（手机→PLC）：
       手机端发送控制指令（如设置寄存器值、触发输出点）→ 云平台接收指令并转发至对应模块 → 模块解析指令并写入 PLC 寄存器 → PLC 程序执行动作。

3. 关键技术点

• 协议转换：模块内置多 PLC 协议解析引擎，无需修改 PLC 程序，只需配置通信参数（波特率、站号、数据地址）。

• 网络穿透：模块支持 NAT 穿透技术，无需公网 IP，通过云平台中转数据，解决内网设备联网问题。

• 安全机制：用户认证（账号密码 / 设备绑定）、数据加密（HTTPS/MQTT TLS）、操作日志记录，确保远程控制安全。

二、远程手机控制PLC实现方法（以巨控 GRM 模块为例）

1. 硬件连接（物理层）

• 连接 PLC 与模块：

• 串口连接：PLC 的 RS485/RS232 端口 → 巨控模块的 COM 口（需匹配波特率、数据位、校验位等参数）。

• 网口连接（若 PLC 支持网口）：PLC 网口 → 模块       LAN 口（或通过交换机连接）。

• 模块供电：使用直流电源（如 12V/24V）为模块供电，确保稳定。

• 网络配置：插入 4G SIM 卡（开通数据流量）或连接 WiFi，模块指示灯显示联网状态（如 4G 信号、在线状态）。

2. 模块配置（通信层）

• 登录配置界面：
       通过巨控配置软件（如 GRMDev6）或网页端（模块默认 IP：192.168.1.240）登录模块后台。

• 设置 PLC 参数：

• 选择 PLC 品牌与型号（如西门子 S7-200 SMART、三菱 FX3U）。

• 配置通信参数：端口（COM1/COM2）、波特率（如 9600）、站号（PLC 从机地址）。

• 设置网络参数：

• 4G 配置：选择       APN（如移动 CMNET），无需额外设置；WiFi       配置：搜索并输入 WiFi 密码。

• 云平台地址：默认连接巨控云（如www.yunplc.com），无需修改（若用自建平台，需填入服务器 IP / 域名）。

3. 云平台配置（数据层）

• 注册与设备绑定：

• 登录巨控云平台（如www.yunplc.com），注册账号并创建项目。

• 在设备管理中添加模块，输入模块的 11 位 SN 码（机身标签获取），完成绑定。

• 映射数据点（变量配置）：

• 在云平台定义需要监控 / 控制的 PLC 数据点，关联 PLC 寄存器地址。

• 例：控制 PLC 输出点 Q0.0，定义变量 “启动按钮”，数据类型为 “布尔”，写入地址为 “Q0.0”；

• 监控温度值，定义变量 “温度”，读取地址为 “D100”（三菱 PLC）或 “VW100”（西门子 PLC）。

• 设置权限与报警（可选）：

• 分配用户角色（管理员 / 操作员），限制部分指令操作；

• 配置数据阈值报警（如温度 > 60℃时推送微信 / 短信通知）。

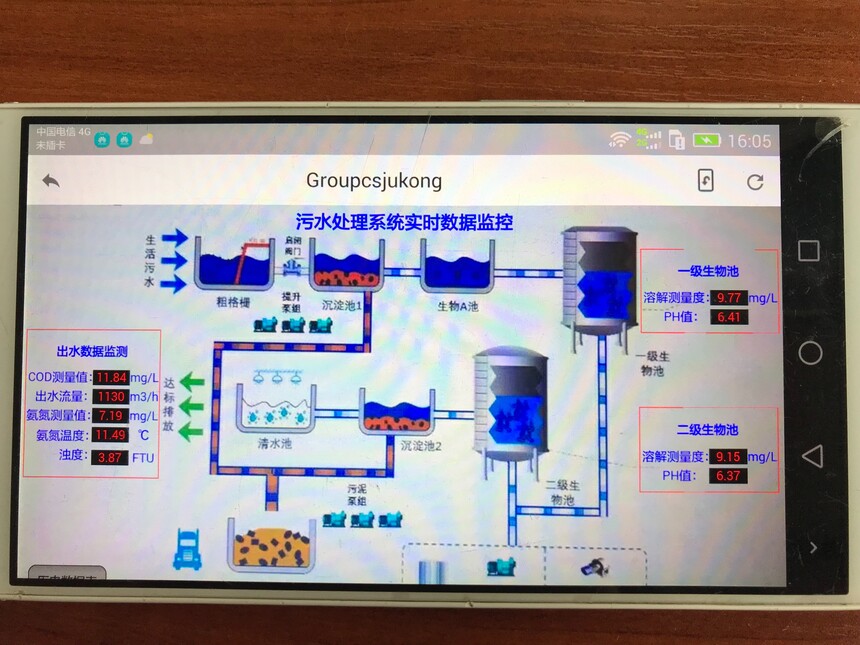

4. 手机端实现（应用层）

• 使用巨控现成 APP（快速部署）：

• 下载 “巨控云”       APP（iOS/Android），登录账号后关联设备。

• 在 APP 中创建监控界面：拖放按钮、仪表盘、曲线等组件，绑定云平台定义的变量。

• 示例操作：点击 APP 中的 “启动” 按钮，发送指令至云平台→模块→PLC，触发输出继电器。




• 自定义开发（需 API 接口）：

• 通过巨控云 API（RESTful/MQTT）实现数据交互，支持 Java、Python、C# 等语言。

• 步骤：

• 获取 API 密钥（云平台申请）；

• 通过 HTTP POST 发送控制指令（如/api/device/write?sn=模块SN&变量名=值）；

• 通过 WebSocket/MQTT 订阅 PLC 数据变化，实时更新手机界面。

• 微信小程序 / 公众号（可选）：
       利用巨控提供的微信接入功能，无需安装 APP，通过微信扫码或菜单访问设备，功能与 APP 类似。

5. PLC 程序配合（底层逻辑）

• 编写数据交互程序：
       在 PLC 中开放用于远程控制的寄存器 / 输入输出点，确保程序允许读写操作。

• 例：西门子 PLC 通过 PUT/GET 指令允许模块读取 DB 块数据；三菱 PLC 通过 FROM/TO 指令映射寄存器。

• 安全逻辑：
       添加远程控制互锁（如本地 / 远程模式切换），避免误操作（如远程启动时需本地确认）。

三、注意事项

1. 协议兼容性：确认巨控模块支持所用 PLC 的协议（查看模块手册或咨询技术支持）。

2. 网络稳定性：4G 模块建议选择工业级 SIM 卡，WiFi 环境需确保信号稳定，模块支持断线重连。

3. 数据安全：定期修改云平台密码，启用二次认证；敏感指令（如急停）建议添加多级确认。

4. 调试工具：使用巨控模块的日志功能（如查看通信日志、云连接状态）排查故障，或通过 PLC 编程软件监控寄存器值是否正确变化。

四、总结

通过巨控模块实现远程手机控制PLC，本质是 “PLC 数据上云→手机端云端交互” 的过程，无需复杂的网络配置，依赖模块的协议解析和云平台服务，降低了工业设备联网的技术门槛。核心步骤为：硬件连接→模块配置（PLC 协议 + 网络）→云平台数据映射→手机端界面开发（或使用现成工具），适用于工业自动化、智能设备远程运维等场景。
