NET400 工程下载完成，并使用 GrmOpcMgr 对监控端配置并刷新后，就可以使用任何支持 OPC 协议的组态软件实现监控，下面以查看 NET400 变量“环境温度”值为例，简单说明如何使用 WINCC 通过 OPC 链接NET400。本节使用的 WINCC 版本是 WINCC V7.0 SP1 ASIA.

1.2 添加 OPC 设备

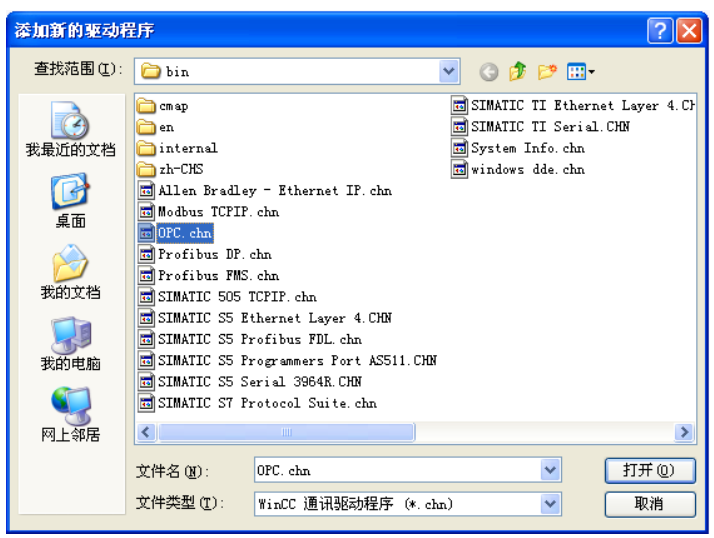

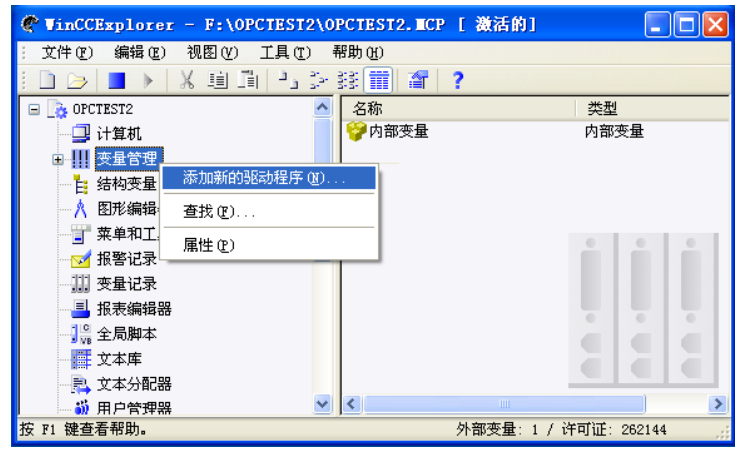

在 WICC Explorer 中添加新的驱动程序：

如下对话框中，选择驱动协议为“OPC.chn”即可

1.3 添加设备变量
如下图，点击 “系统参数”，来查找电脑上可用的 OPCServer。

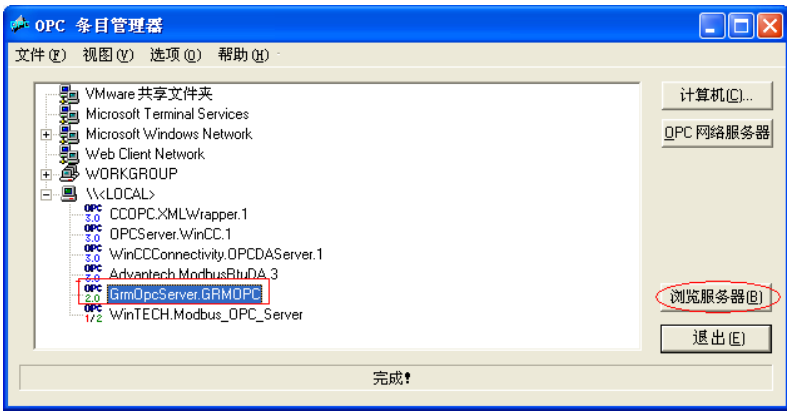

点击 LOCAL(即本机)，可以查看本机上可用的 OPC 服务器。 OPC 服务器选择 GrmOpcServer.GRMOPC，

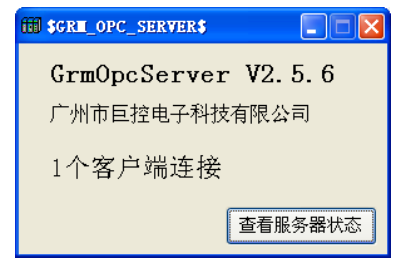

点击“浏览服务器”后， WINCC 会自动启动 GrmOpcServer，如下图。并同时弹出“过滤标准”对话框

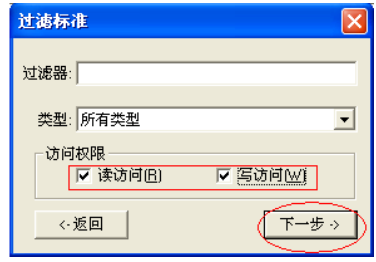

过滤标准中务必根据使用的需求勾上“读访问”和“写访问”。如下图所示，点击下一步

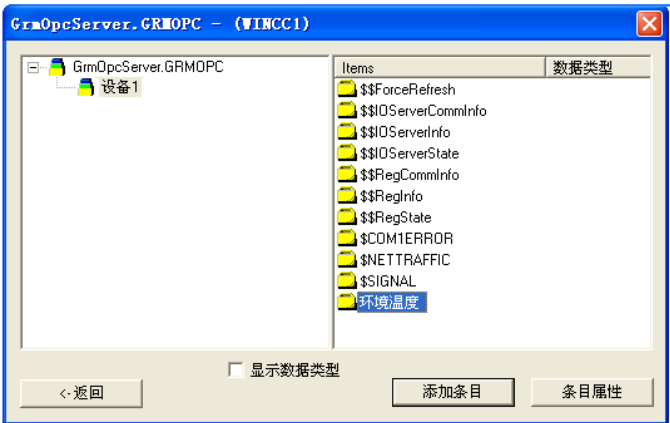

这样 WINCC 会列出 NET400 里面的所有具备网络读和网络写属性的变量，选中需要访问的变量“环境温度”，点击“添加条目”即可。

这个时候， WINCC 会要求先创建一个逻辑连接，点击“是”即可。

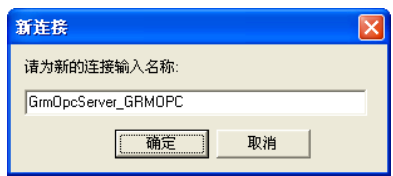

在下图新连接对话框中，点“确定”即可

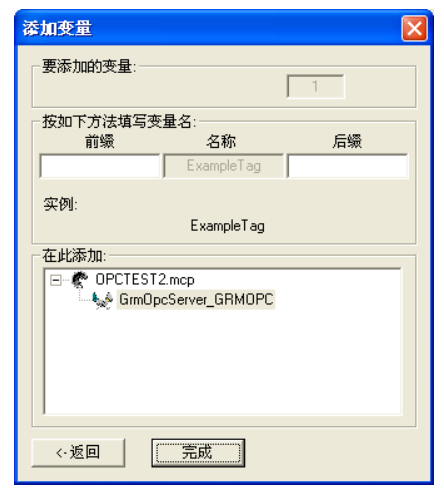

在下图添加变量对话框中，选中 GrmOpcServer_GRMOPC，点击完成即同时完成创建 OPC 连接和建立OPC 变量的过程。

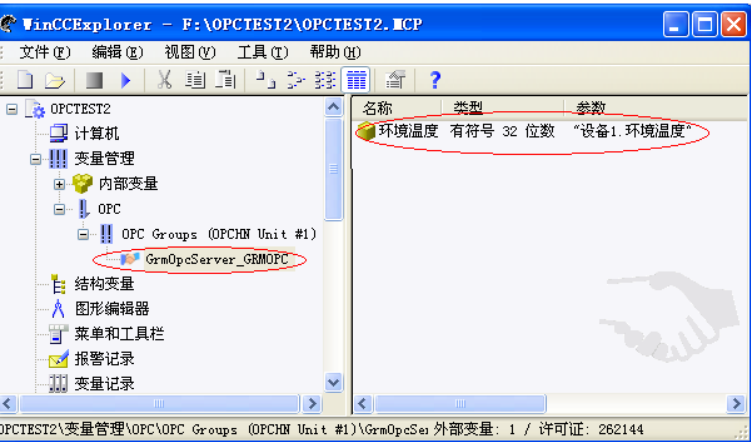

配置完毕后，可以看到已经添加了一个 OPC 设备，并建立好了一个名为“环境温度”的变量。

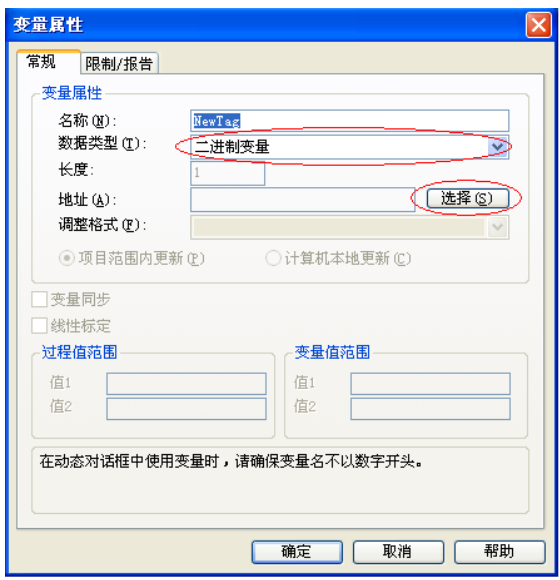

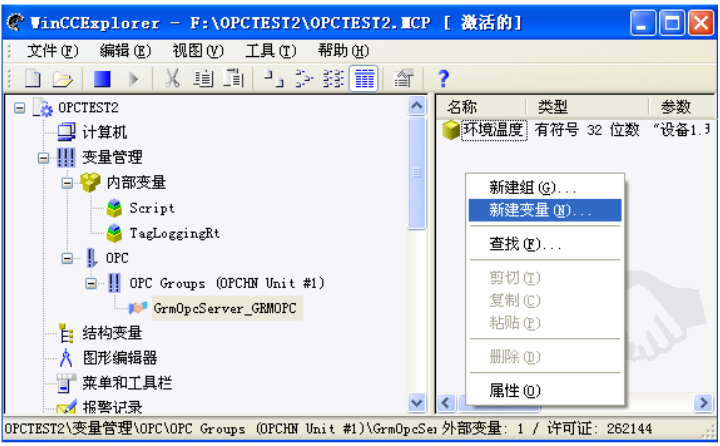

可以手工添加更多的 OPC 变量，如下图：

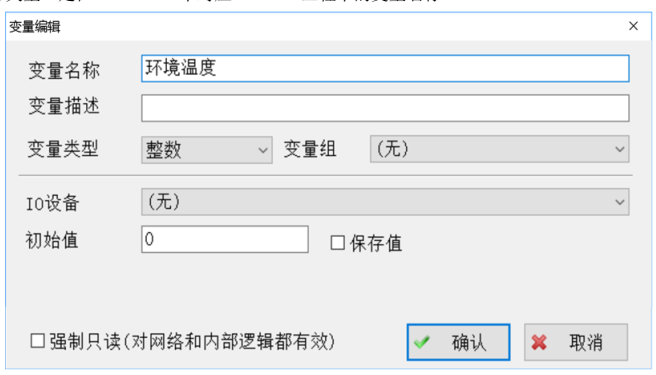

变量属性中 数据类型和 NET400 中一致。 GRM 设备变量中整数类型对应 WINCC 有符号 32 位数，开关量类型对应 WINCC 中二进制变量，浮点数类型对应 WINCC 浮点数 32 位 IEEE 754。

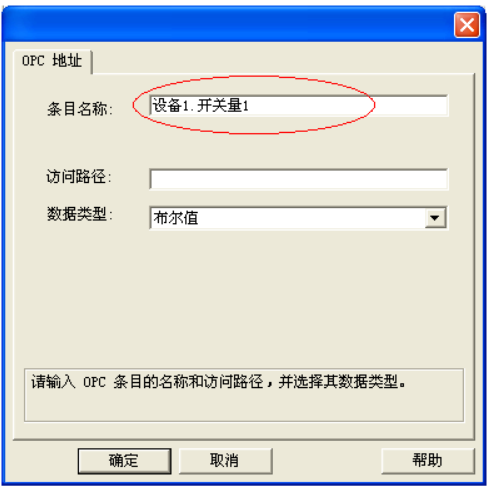

点击上图选择选择，弹出下图 OPC 地址：

条目地址需要手工输入，格式为设备显示名.NET400 工程中的变量名

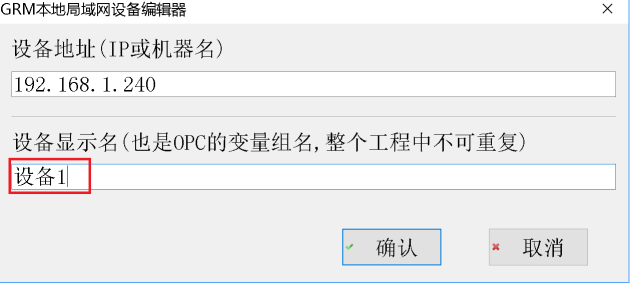

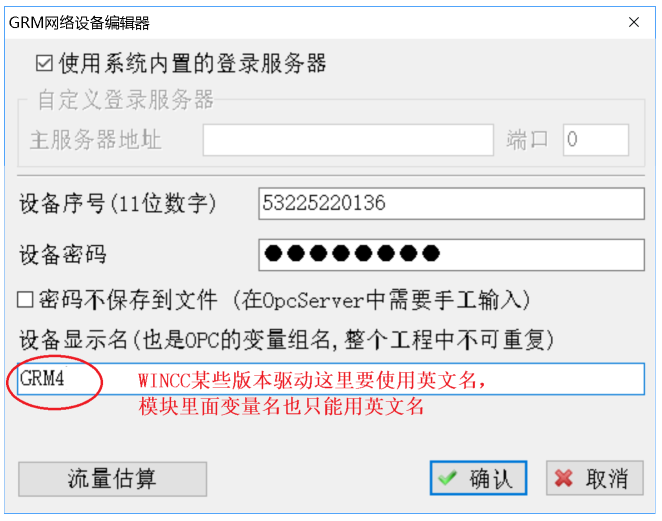

上面输入的条目地址是设备 1.开关量 1，其中： 设备 1 是在 GrmOpcMgr 程序中添加 GRM 设备时，设置的设备显示名。

开关量 1 是在 GRMDev6 中对应 NET400 工程中的变量名称

 注意： GRM 设备内部工程因增加变量、删除变量或修改变量名称而发生变化时，需下载新工程到NET400 正常运行后，并使用 GrmOpcMgr 重新刷新 GRM 设备，然后退出 WINCC，再重新进入 WINCC 回到上图的界面，才能自动获取最新的 OPC 寄存器名。

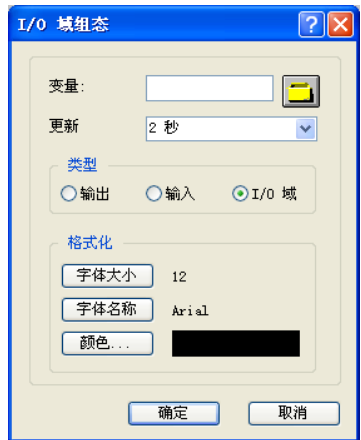

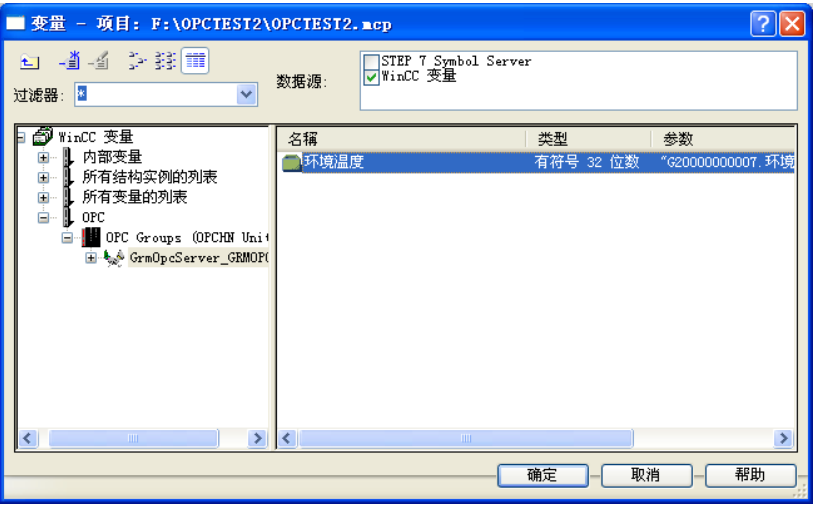

变量选择刚才我们建立的“环境温度”即可

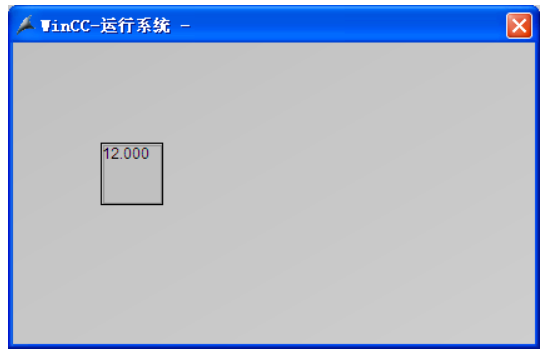

然后启动运行系统，看到如下图所示的“环境温度”值。

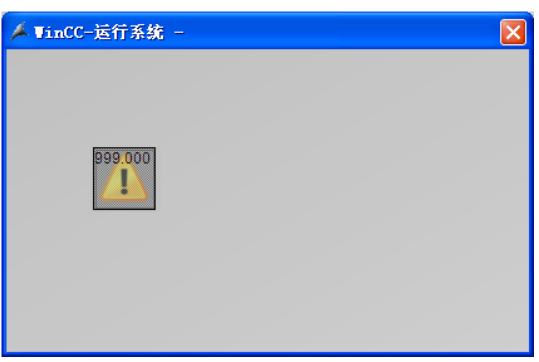

若运行时变量显示出现黄色警告标志，如下图：

以上情况有两种可能：
1： NET400 和服务器之间的连接失败，导致 WINCC 读到的是变量的无效值。
2： WINCC 中用到的变量环境温度在 OPC 服务器中并不存在，原因是因为该变量在 NET400 中根本不存在，或者 NET400 中有该变量，但是没有正常刷新到 OPC 服务器。这个时候，请重新下载正确的 NET400 工程，并刷新设备，请参考配置和刷新 GRM 设备章节。
