一. NET400 概述

性能简介

NET400 是巨控科技开发的一款专用于 PLC 的通讯协议网关。

NET400 功能：

◆ 支持不同协议统一转成 MODBUS TCP，RTU 或者 OPC

◆ 最多 5 路隔离 485 并行采集，解决轮询速度和抗干扰问题

◆ 对 MODBUS 从站协议实现不完整的仪表采集可完美兼容

◆ 支持不同 PLC 或者仪表之间交换数据，PLC 不用增加通讯程序

◆ 交换数据可区分优先级，阀值，最大限度利用通讯带宽

◆ 支持上位机和 PLC 不在一个网段采集,支持 64 位浮点

◆ 支持局域网 WEB 接口读取数据，适合第三方开发

◆ 丰富的逻辑和函数，可进行数据处理，计算，统计

◆ 通讯自诊断和故障恢复机制，具备多种调试手段

◆ 带权限控制，支持只读设置，保证设备安全

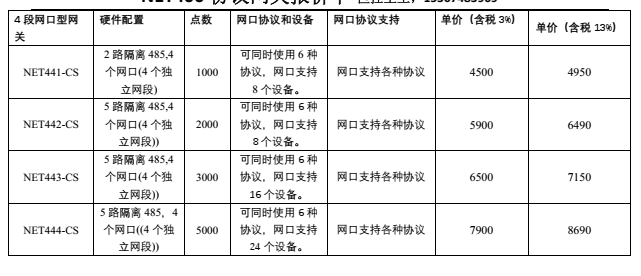

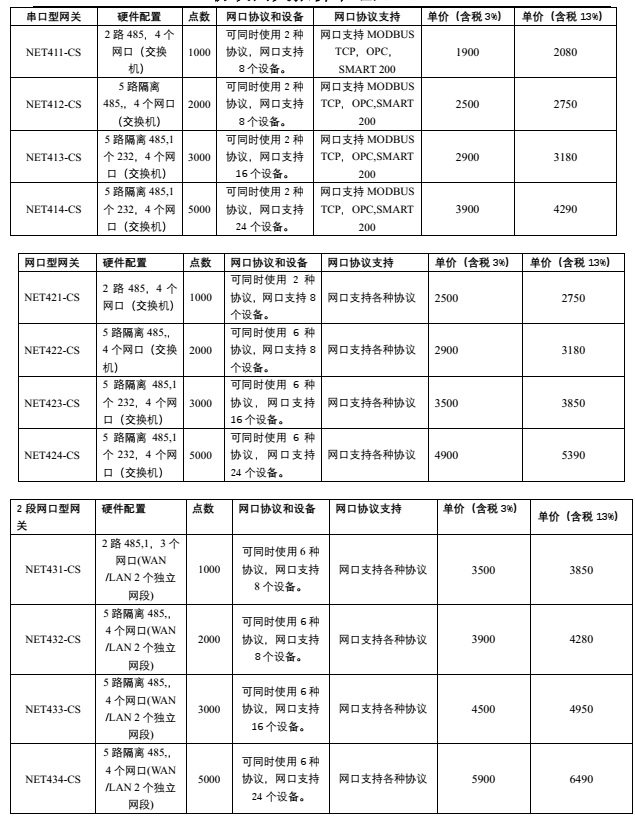

NET400 选型和参数如下：

二. 安装说明

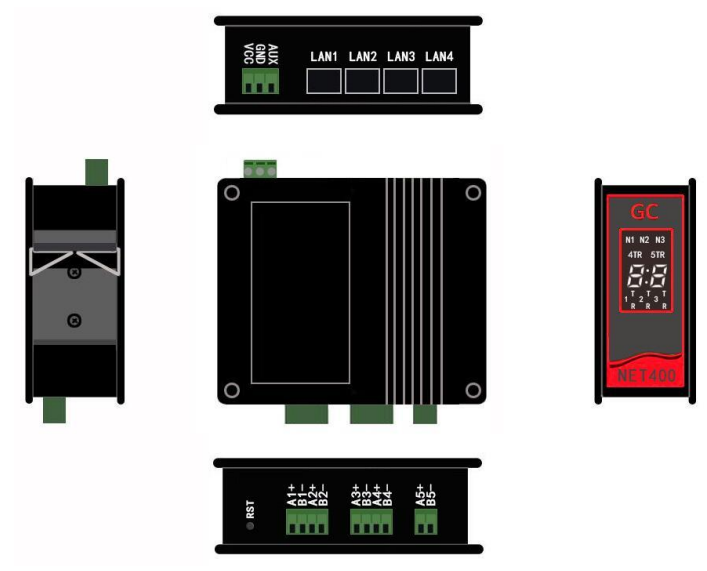

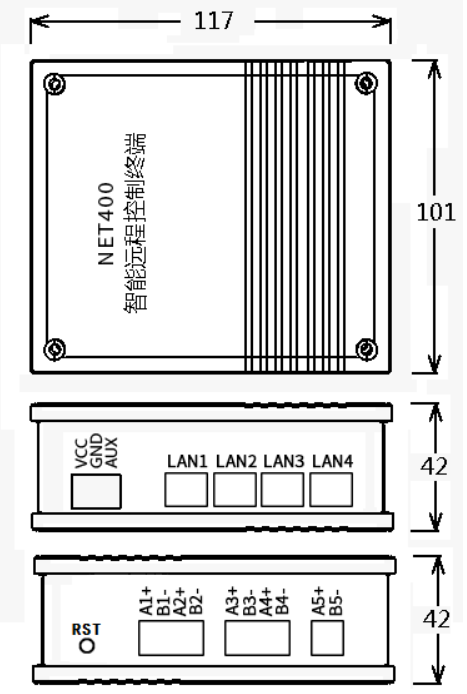

NET400 外形安装尺寸图及接口说明

◆ LAN1、LAN2口： 用于本地下载网关工程文件，连接带网口的PLC或触屏， 出厂默认IP为192.168.1.240。
◆ LAN3.LAN4 口：
GRM410， GRM420 的 LAN1, LAN2， LAN3, LAN4 内部为交换机，只能设置一个 IP，出厂时，均为192.168.1.240。
GRM430 LAN3.LAN4 口为 NET2 网段，出厂为自动获取 IP。 GRM430 系列 NET1 网段（对应 LAN1 和LAN2）和 NET2 网段（对应 LAN3 和 LAN4）内部为 2 个不同网段（NET1 和 NET2 分别设置 IP 地址，即使设置为同一 IP 段， NET1 和 NET2 之间也是完全隔离，不能成为交换机）
◆ COM1:A1+（485+）、 B1-（485-）：光电隔离 RS485 口，用于连接 485 接口的 PLC，仪表。
◆ COM2:A2+（485+）、 B2-（485-）：光电隔离 RS485 口，用于连接 485 接口的 PLC，仪表。
◆ COM3:A3+（485+）、 B3-（485-）：光电隔离 RS485 口，用于连接 485 接口的 PLC，仪表。
◆ COM4:A4+（485+）、 B4-（485-）： 光电隔离 RS485 口，用于连接 485 接口的 PLC，仪表。
◆ COM5:A5+（485+）、 B5-（485-）： 光电隔离 RS485 口，用于连接 485 接口的 PLC，仪表。

◆ VCC， GND：电源输入口， DC 12~24V。 切勿直接接入 220V 电源。
◆ AUX：辅助电源输入。用于双电源供电。
◆ 显示器 8 段数码管，显示系统状态和故障信息。
◆ RST 按钮：仅用于复位网关的 IP 地址和清除下载密码使用。

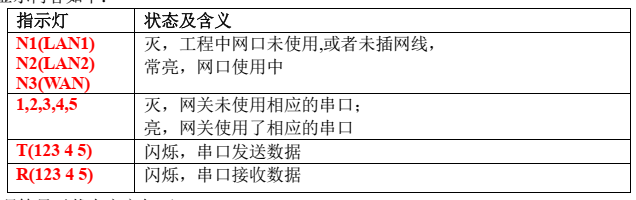

显示器显示内容如下：

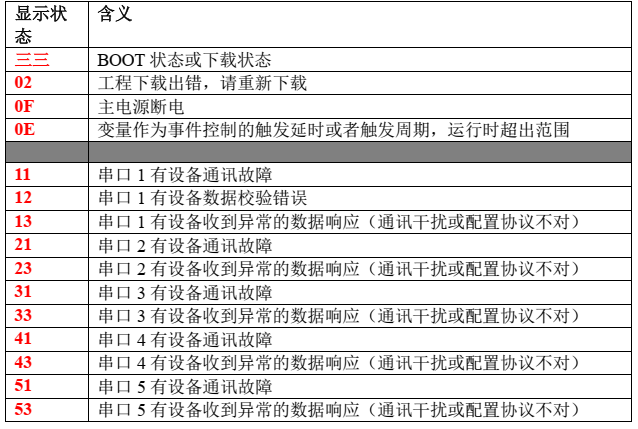

2 位红色数码管显示状态定义如下：

使用要求
1) 按照安装尺寸图、接口说明和电气连接图等图安装联机。把控制器安装在不会有雨雪、阳光暴晒的地方。
2) 电源DC 12~24V（标准配置不包含电源），功率要求12W以上。
免责声明
涉及到人身安全或者可能有重大经济损失的场合，客户需自行在控制系统上具备连锁，急停，冗余等措施，本公司不承担由此带来的后果。
