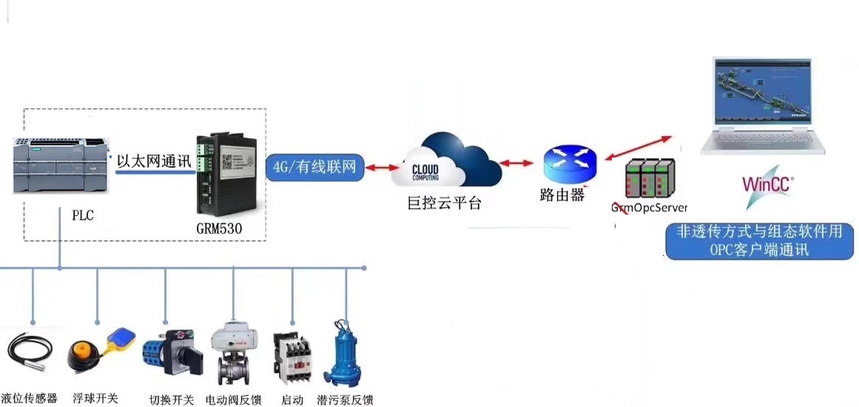

一、核心原理：基于巨控模块的工业物联网架构

巨控远程模块（如 GRM555、GRM240）作为核心枢纽，实现PLC 协议到互联网协议的转换与云平台数据中转，原理如下：

1. 边缘层数据采集

• 模块通过以太网 / 串口直接连接 PLC（支持西门子、三菱、AB 等 40 + 品牌协议），内置协议解析引擎实时读取 PLC 寄存器数据（如 M、DB、X/Y 地址）

2. 传输层网络互联

• 模块通过 4G/5G/WIFI/ 有线网络接入巨控工业云平台，数据经 AES 加密后透传，支持断线缓存与自动重传（MTBF＞10 万小时）

3. 平台层协议标准化

• 云端 OPC Server 将 PLC 原始数据映射为标准 OPC DA/UA 协议，提供统一数据接口，供工控机组态软件订阅

4. 应用层组态交互

• 工控机通过组态软件（如 WinCC、组态王）的 OPC 驱动连接本地 OPC Client，实时读写云端同步的 PLC 变量，实现 HMI 画面监控与指令下发




二、实施方法（以巨控 GRM551Y-C 模块为例）

1. 硬件连接与模块配置

• 设备清单：

• GRM551Y-C 模块（支持 4G / 以太网，带 RJ45 网口、RS232/485 串口）

• PLC（例：西门子       S7-1200，网口直连）或串口 PLC（需       232/485 转换线）；

• 工控机（安装组态软件及巨控 OPC Server）、SIM 卡（4G 联网用）

• 接线步骤：

PLC 与模块连接：

• 网口 PLC：直接用网线连接模块 LAN 口与 PLC 网口（同网段，如模块 IP：192.168.1.2，PLC IP：192.168.1.3）

• 串口 PLC：模块 RS232 口（针脚 2 TX、3 RX、5 GND）通过转换线连接 PLC 编程口（如三菱 FX 系列 422 接口）

1.模块联网：

• 插入 SIM 卡（4G 模式）或连接 WIFI / 有线网络，模块自动获取公网 IP 并接入巨控云

2. 巨控模块变量配置（GRMDEV 工具）

• 步骤 1：创建工程
       打开巨控配置软件 GRMDEV，选择模块型号（如      GRM551Y-C），配置通讯端口（网口选 NET，串口选 COM1/2）

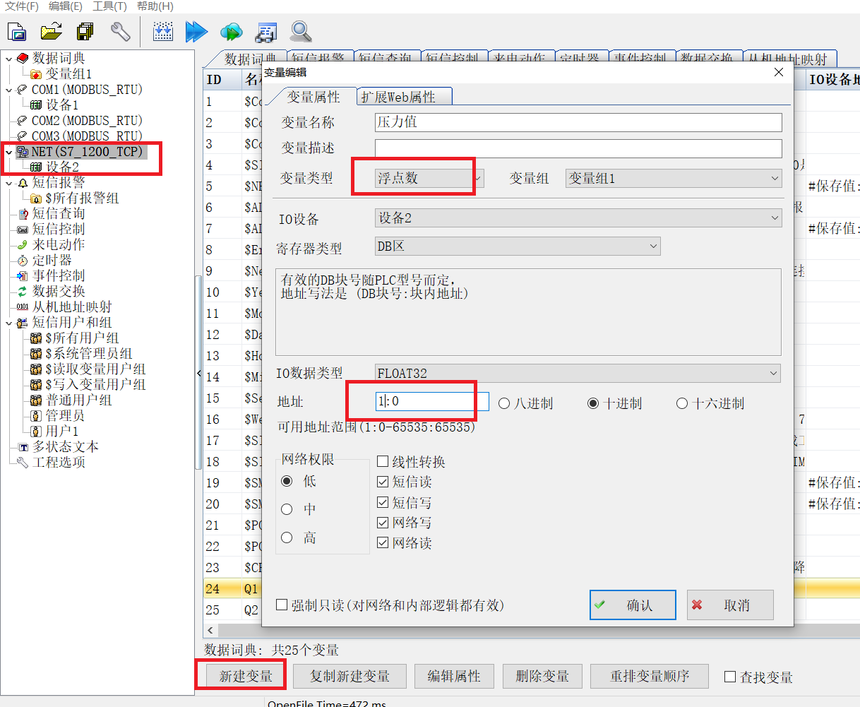

• 步骤 2：定义 PLC 变量

• 点击 “变量管理”，根据 PLC 协议添加寄存器（如西门子 DB 块：DB1.DBW0对应 “压力值”，三菱 M 寄存器：M0对应 “水泵启停”）

• 配置数据类型（浮点、整数、布尔）、采集周期（建议 200ms-1s），支持批量导入 Excel 表格




• 步骤 3：下载与调试
       通过网线或者服务器云端将工程下载到模块，在 “在线监控” 界面查看变量状态

3. 工控机端 OPC Server 部署

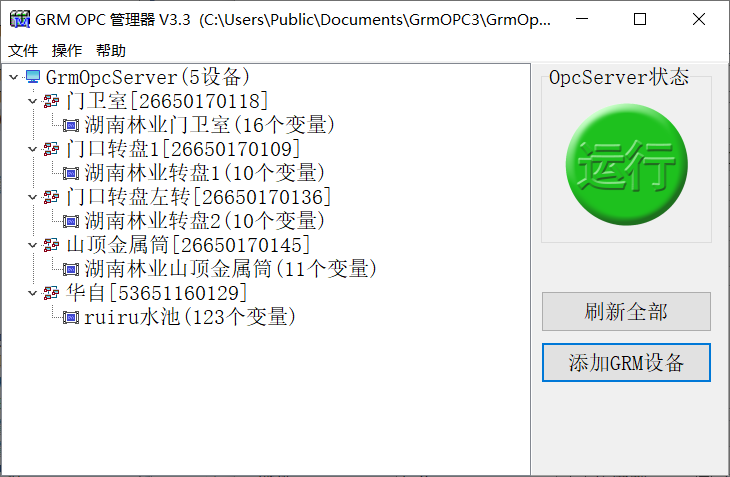

• 安装巨控 OPC Server
       从巨控官网下载配套软件（如 GRMOPC SERVER），安装后输入模块序列号与授权密钥，自动关联云端变量




• 变量映射与权限配置

• 在 OPC Server 中勾选需要同步的 PLC 变量，支持分组管理（如 “设备 1 / 压力”“设备 2       / 温度”）

• 启用双向控制权限（需模块支持），确保组态软件可下发指令到 PLC

4. 组态软件集成与功能实现

以 WinCC 为例：

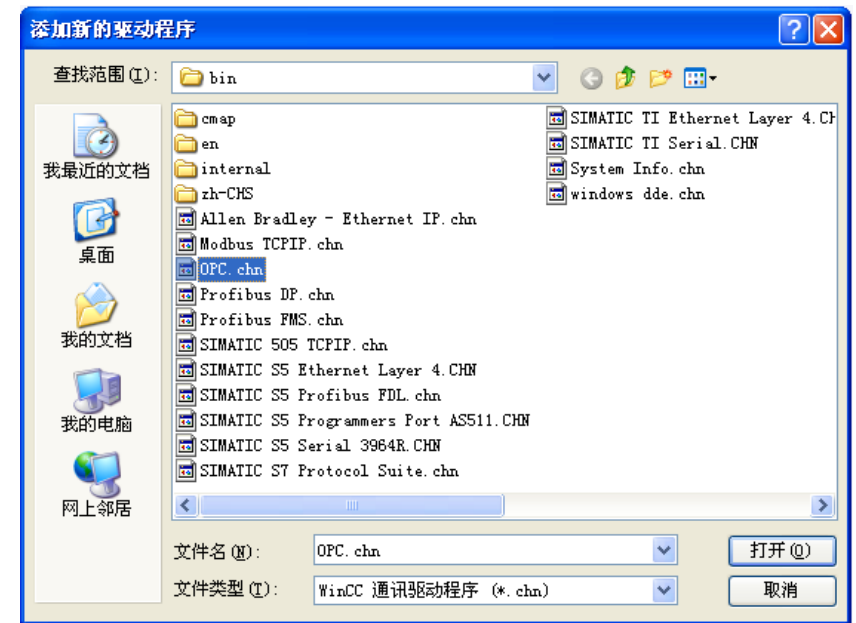

• 步骤 1：添加 OPC 驱动
       在 WinCC 变量管理器中添加 “OPC.chn”      驱动，新建 OPC 通道，指向本地巨控 OPC      Server（地址：OPC.SERVER.Local）

•

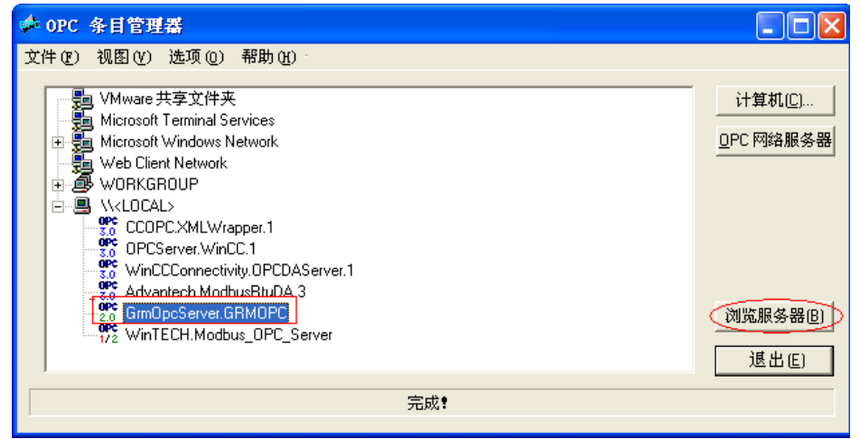

• 步骤 2：导入变量
       浏览 OPC Server 中的变量列表，选择需要监控的 PLC 寄存器（如 “GRM551Y/DB1.DBW0”），映射为 WinCC 内部变量

• 步骤 3：设计 HMI 画面

• 拖放控件绑定变量：数值显示框关联 “压力值”，按钮关联 “水泵启停”（写值操作需模块允许反向控制）

• 添加趋势图、报警弹窗（基于变量阈值触发），配置历史数据归档到       SQL 数据库

• 步骤 4：运行与调试
       启动 WinCC 运行系统，测试数据实时刷新（延迟＜200ms，5G 网络下），模拟断网场景验证模块断线缓存功能

三、关键技术优势（巨控模块特性）

1. 多协议兼容

• 内置 40 + 工业协议（S7、Melsec、Ethernet/IP       等），无需额外编程即可适配主流 PLC

2. 零配置网络

• 无需固定 IP / 端口映射，模块自动通过巨控云解析地址，支持跨网段、跨运营商通信

3. 安全可靠

• 数据传输加密（AES-128）、云平台赛门铁克认证，支持用户权限分级（只读 / 读写）

4. 灵活扩展

• 单模块支持 3000 + 变量，OPC Server 可接入 30 万点数据，适合多 PLC 集中监控。

四、典型故障排查

1. 数据不同步

• 检查模块 “在线监控” 变量状态，确认 PLC 通讯参数（波特率、站号）与模块配置一致；

• 重启巨控 OPC Server，刷新组态软件变量连接。

2. 指令下发失败

• 确保模块配置中启用 “允许远程控制”，组态软件变量属性设置为 “读写”；

• 检查 PLC 程序是否限制外部写操作（如安全门锁功能）

五、总结

通过巨控远程模块，PLC 与工控机组态软件的远程通信可简化为 “模块连接 PLC→变量上云→OPC 订阅→组态交互” 四步流程，无需复杂网络配置即可实现跨地域数据监控与反向控制。核心优势在于协议即插即用、云平台稳定中转、组态无缝对接，特别适合分布式工业场景（如环保水处理、智慧农业、变电站监控）的高效运维。实际应用中，建议根据 PLC 接口类型（网口 / 串口）选择对应型号模块（如 GRM550 系列网口型、GRM240 系列串口型），并利用巨控免费提供的调试工具与技术支持快速落地项目
