硬件连接与网络接入

1. 硬件连接：使用网线将巨控 GRM 模块的网口与西门子 S7-1200 PLC 的以太网口直连。

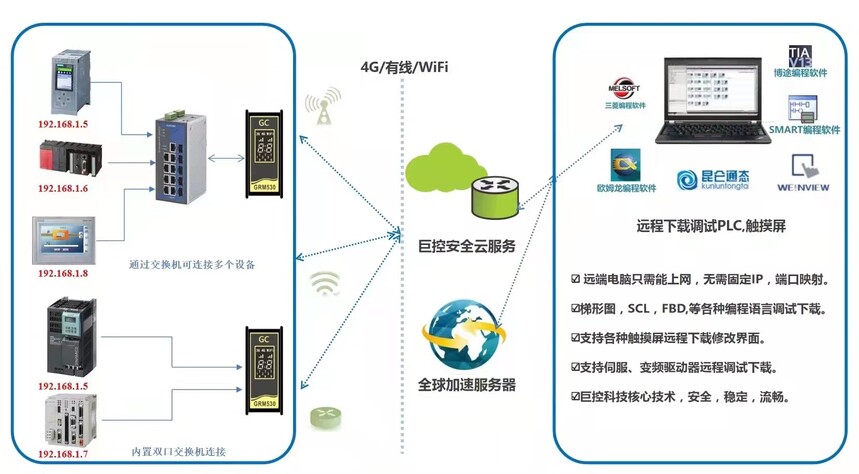

2. 网络接入：模块支持多种网络接入方式，可根据实际情况选择。插入 4G SIM 卡让模块通过 4G 网络接入外网；或者通过网线连接到现场有线网络；也可以在应急时通过手机热点 WIFI 连接。确保模块指示灯显示正常联网。

软件安装与配置

1. 软件安装：在用于远程调试的电脑上安装西门子博图（TIA Portal）软件，版本需为 V16 及以上，用于 PLC 程序开发。同时安装巨控 GVCOM3 驱动，该软件需与博图安装于同一电脑，用于实现虚拟网卡映射。

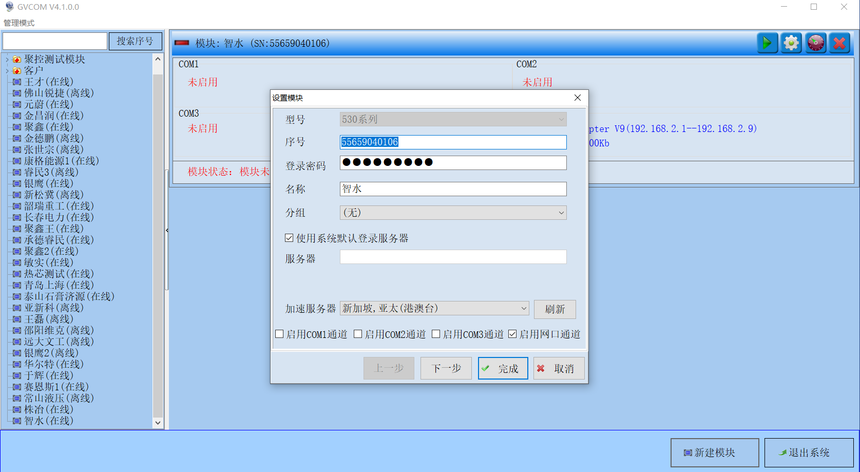

2. GRM 模块绑定：打开 GVCOM3 软件，点击 “新建模块”，输入模块 SN 码（位于设备标签）及密码（默认 111111，首次使用需修改）。

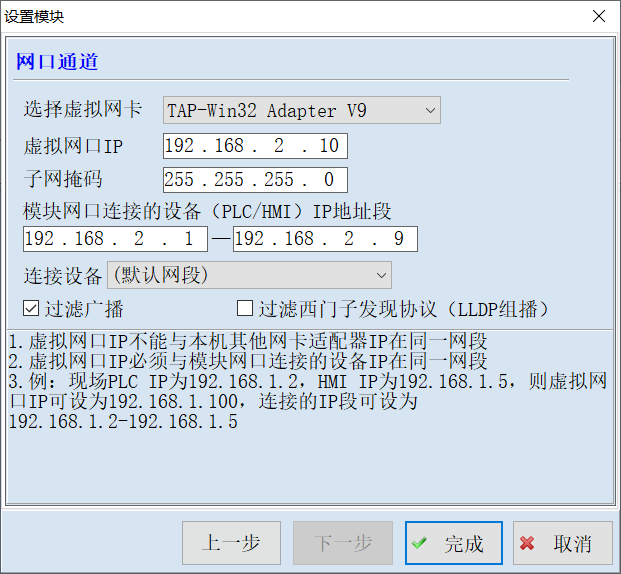

3. 网口通道配置：创建 NET 网口通道，设置 IP 地址，例如设置为 192.168.2.22，需与 PLC 的 IP 地址 192.168.2.143 等处于同网段。子网掩码通常设为 255.255.255.0。保存配置并重启模块使设置生效。




远程程序上下载与调试

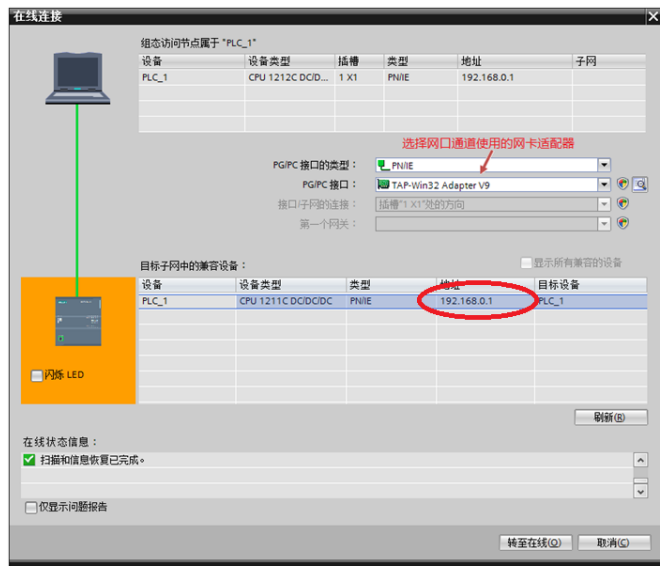

打开博图软件，选择 “下载至设备”，在选择下载接口时，选择虚拟网卡 TAP - Win32 Adapter V9，然后自动搜索在线 PLC。找到 PLC 后，点击下载 / 上传按钮，即可进行程序的远程上下载操作，同时还能实时监控程序状态，支持在线调试与变量数值追踪。
