实现原理

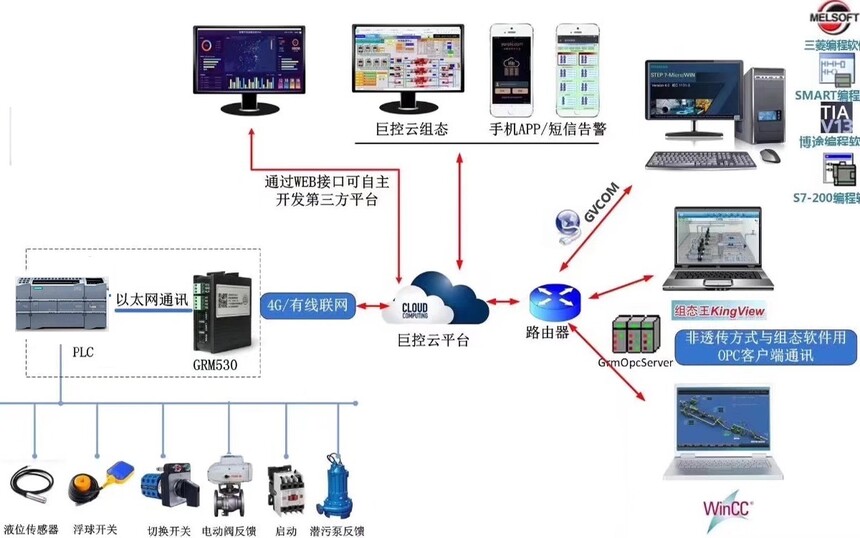

1. 整体架构

广州巨控的远程模块作为中间桥梁，连接 PLC 与手机。它具备与 PLC 通信的能力，同时能通过网络（如以太网、4G、GPRS 等）与手机端建立连接，实现数据的双向传输。

2. PLC 与远程模块通信

巨控的GRM远程模块支持多种 PLC 通信协议，如 Modbus RTU、西门子 S7 协议、三菱 FX 协议等。通过适配的通信线缆（如 RS232、RS485 线、网线）将远程模块与 PLC 的对应通信接口相连，模块根据设定的协议规则读取和写入 PLC 中的数据。

3. 远程模块与网络连接

远程模块可通过内置的网络模块（如 4G 模块、以太网接口、WiFi）接入互联网。它会将从 PLC 获取的数据进行封装和处理，然后通过网络发送到巨控的云平台或指定的服务器。

4. 手机与云平台或服务器通信

手机端安装巨控提供的相应 APP，通过互联网连接到云平台或服务器。云平台负责对数据进行中转和管理，将 PLC 的数据推送给手机 APP，同时接收手机 APP 发送的控制指令，并将其转发给远程模块。

5. 指令交互

当手机 APP 发送控制指令时，指令经云平台或服务器传输到远程模块，远程模块解析指令后按照对应的 PLC 协议将指令发送给 PLC，从而实现对 PLC 的远程控制；PLC 的数据变化也会实时通过远程模块、云平台反馈到手机 APP 上，实现实时监控。

操作方法

1. 硬件连接

• PLC 与远程模块连接：根据 PLC 的通信接口类型，选择合适的通信线缆连接到巨控远程模块（如 GRM550）的对应接口。例如，若 PLC 是 RS485 接口，使用 RS485 线连接，PLC 是 网口，就用网线连接。

• 远程模块联网：如果使用以太网联网，用网线将远程模块的网口连接到路由器；若使用 4G 联网，插入开通数据流量的 SIM 卡到远程模块的 SIM 卡槽。

2. 远程模块配置

• 下载配置软件：从广州巨控官方网站下载 GRMDEV配置软件。

• 连接模块与电脑：用网线将远程模块和电脑连接到同一局域网，打开GRMDEV 软件，新建配置程序。

• 设置通信参数

• PLC 通信参数：在软件中选择对应的 PLC 通信协议，设置波特率、数据位、停止位、校验位等参数，确保与 PLC 的实际设置一致。

• 网络参数：根据联网方式设置网络参数。若为以太网，设置 IP 地址、子网掩码、网关；若为 4G，无需设置。

• 变量映射：在配置软件中添加需要监控和控制的 PLC 变量，指定变量名称、地址、数据类型等信息，使远程模块能正确读取和写入      PLC 的数据。

4. 手机 APP 操作

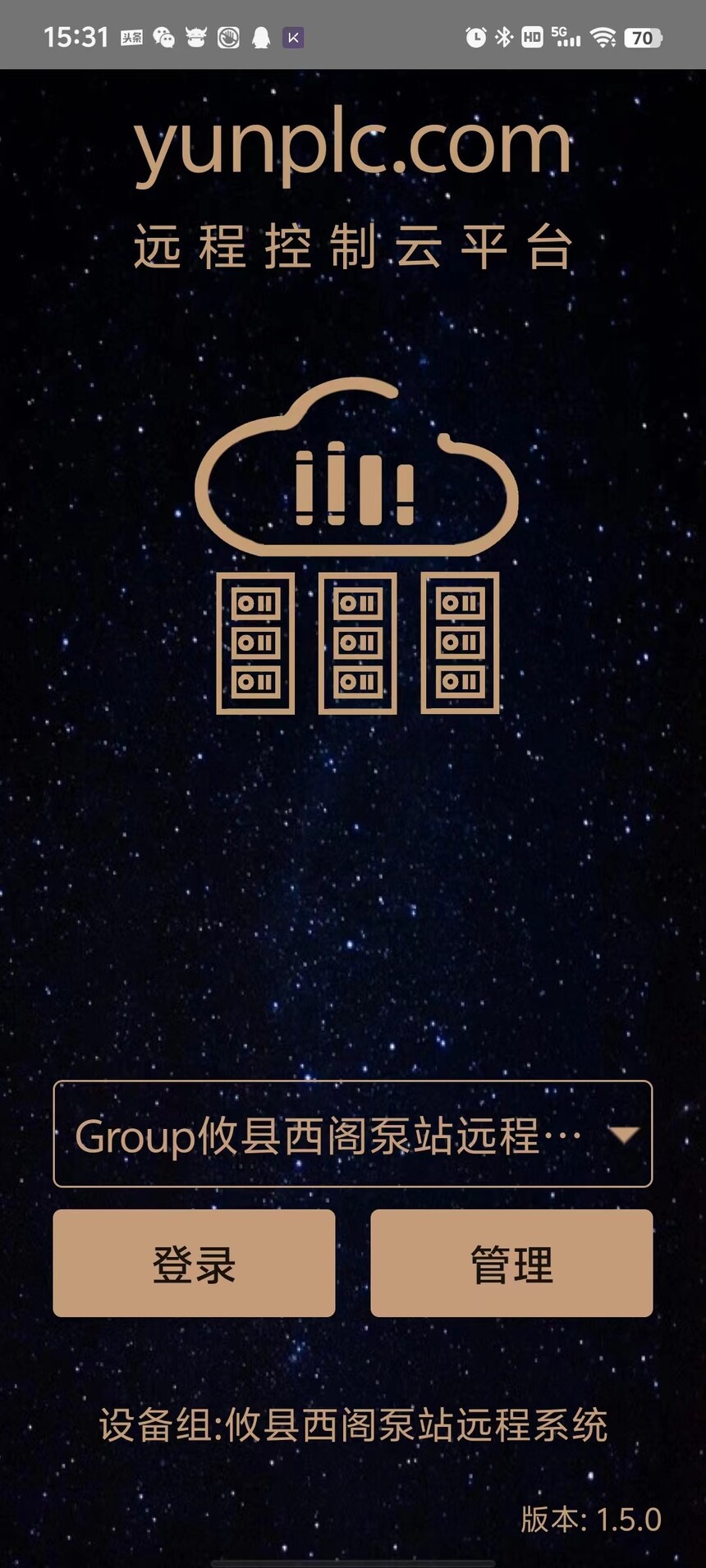

• 下载安装 APP：在手机应用商店搜索并下载巨控的 APP。

• 登录 APP：打开 APP，使用远程模块的SN或者申请的账号，使用用户自己设定的密码登录。

• 连接设备：登录成功后，APP 会显示已绑定的远程模块设备。点击设备图标，即可建立与 PLC 的连接，实现对 PLC 数据的实时监控和远程控制操作。

5. 测试与验证

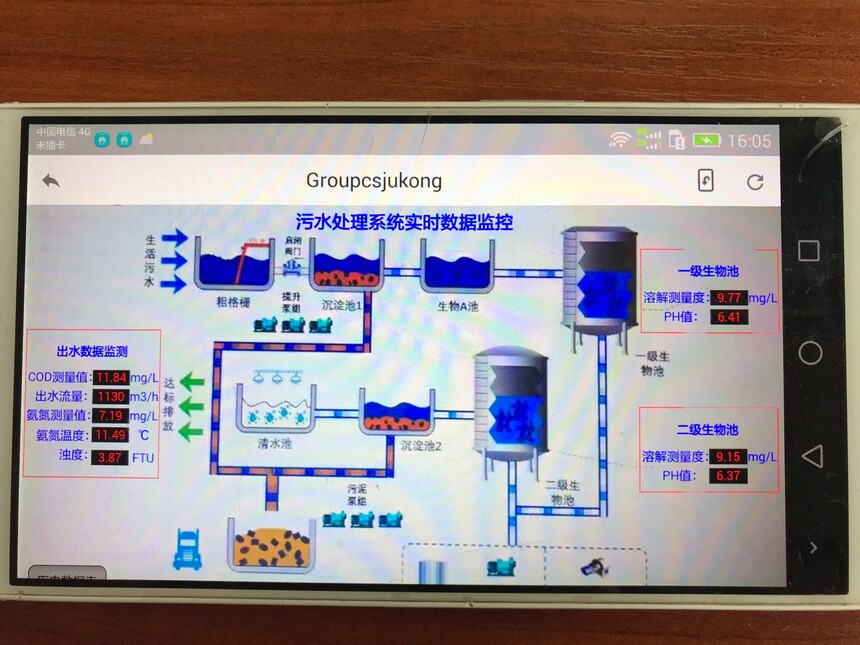

• 监控功能测试：在 APP 上查看 PLC 的实时数据，如温度、压力、开关状态等，检查数据是否准确更新。

• 控制功能测试：在 APP 上发送控制指令，如启动、停止设备，调节参数等，观察 PLC 是否按照指令执行相应操作。
