s7-1200通过4G网连接中控室

要让 S7-1200 通过 4G 网络连接到中控室,以下是一个大致的步骤:

一、硬件准备

因为S71200PLC自身是不能直接通过4G通讯的,因此需要选择一款支持 S7-1200通讯协议 的 4G 通信模块,例如巨控的GRM531Y-C远程控制终端,巨控的GRM531Y-C与西门子1200通过网线连接,走S7 1200  TCP协议


二、4G 模块配置

在巨控GRM531Y-C模块的卡槽中放入 SIM 卡,并设置相关的网络参数,如 APN(接入点名称)、用户名、密码等。在国内巨控模块这些参数都无需用户设置,国内三大运营商的参数巨控模块都内置做好了,只有在国外使用时候需要配置,这些参数通常由所使用的 4G 网络运营商提供。

三、S7-1200 PLC 编程和远程模块通讯对接配置

首先、使用 TIA Portal 软件对 S7-1200 PLC 进行编程。

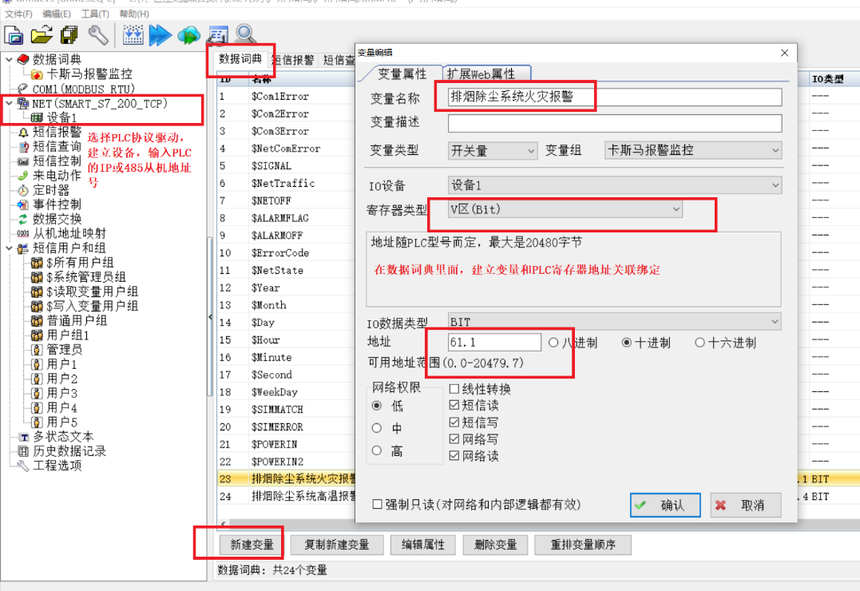

第二、通过远程模块的配置软件,配置S7 1200和远程模块的通讯,这个是采用变量和PLC寄存器地址进行一对一映射的方式。

第三、将配置程序下载远程模块,让远程模块实时和S7 1200通讯,同时通过4G网络将映射的变量同步到远程模块的云服务器后台。

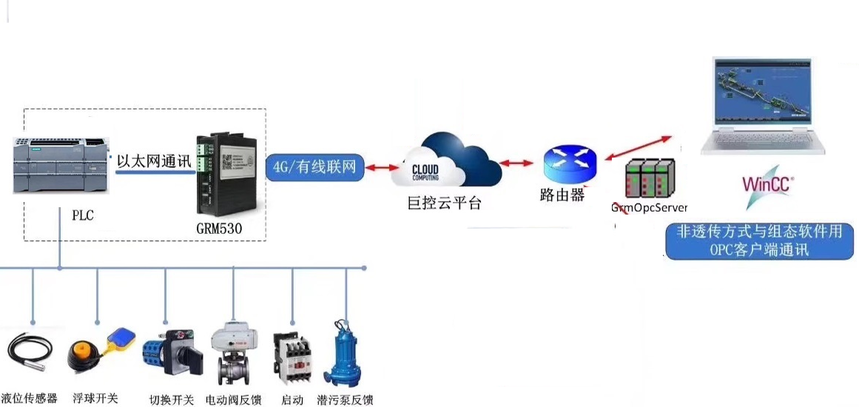

s7-1200通过4G网连接中控室方案

四、中控室配置

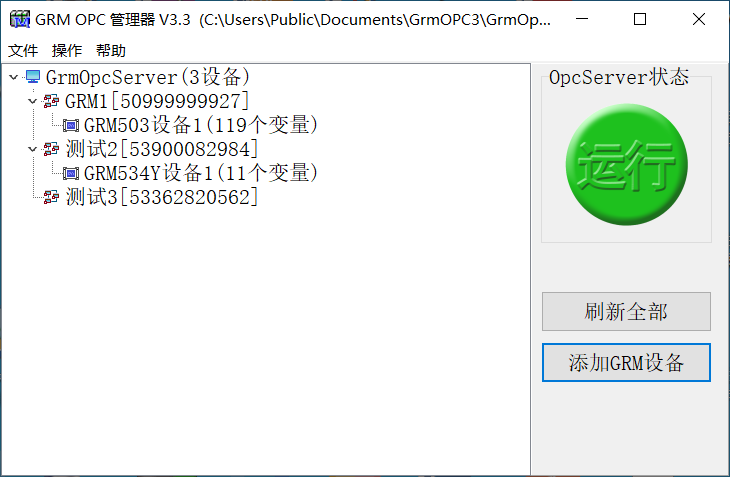

在中控室的计算机上,安装相应的监控软件或数据采集软件,例如西门子的 WinCC 等。巨控的远程模块配套提供OPCsever 的软件,会自动通过互联网将云服务器上的变量同步到电脑上,wincc等只需要通过OPC协议访问OPCsever 里面的变量,对变量进行读写,就可以完成和远程S7 1200的通讯


s7-1200通过4G网连接中控室厂家

五、测试和调试

完成所有配置后,进行测试以确保 S7-1200 PLC 能够通过 4G 网络与中控室成功通信。监测数据传输的稳定性和准确性,如有问题,根据报错信息进行相应的参数调整和故障排除。
