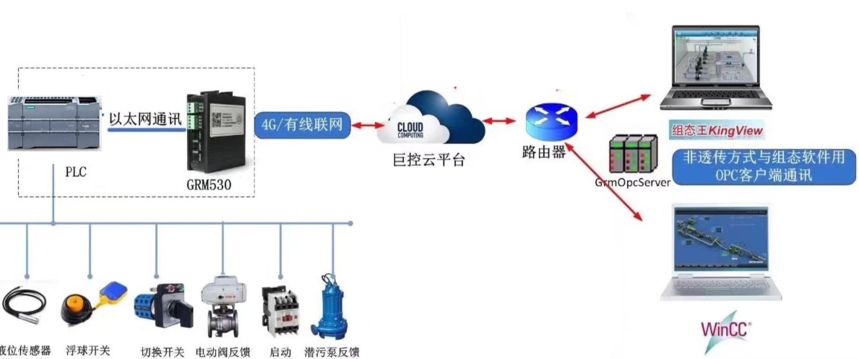

组态王与PLC的无线4G通讯随着4G/5G技术飞速发展,无线通讯的速度已经完全可以满足工业通讯的需求,又因其不需要布线施工,只要现场有4G信号,就能快速部署,因此工业上4G无线通讯使用越来越多。组态王与 PLC 通过无线 4G 通讯,就能远距离低成本快速实现工业控制。 以下是组态王与PLC的无线4G通讯的实现的大致步骤: 1. 硬件准备:需要具备支持 4G 网络同时支持PLC通讯协议的远程通信模块,安装在PLC 侧,和PLC走通讯连接(RS485,RS232, TCP网口)。 2. PLC和4G远程模块通讯配置:在4G 远程通信模块选择对应的PLC协议,将PLC需要监控的寄存器地址映射为对应的变量名(这个步骤和组态王直接和PLC通讯配置是一样)。远程模块同时会自动将映射的变量名同步到配套云服务器上。 3. 组态王所在的电脑只需要能连接互联网,不需要固定IP,组态王电脑上安装远程模块厂家配套提供的OPCsever软件,在OPCsever软件上收入前端对应远程模块的SN编号和密码,就能将该模块在云端的变量自动导入到OPCSEVER,组态王只需要通过OPC协议访问连接变量,就能实现和前端PLC对应的寄存器地址通讯。 4. 组态王与PLC的无线4G通讯使用现在专用的PLC远程模块(比如巨控GRM530),在网络通讯和架构这块都已经形成黑盒子了,用户已经无需做任何网络设置配置。用户只需要在前端配置一下和PLC的通讯,这个步骤就和传统组态王/触摸屏直接和PLC通讯配置是一样,后端只需要组态王配置一下OPC通讯,非常简单快捷。

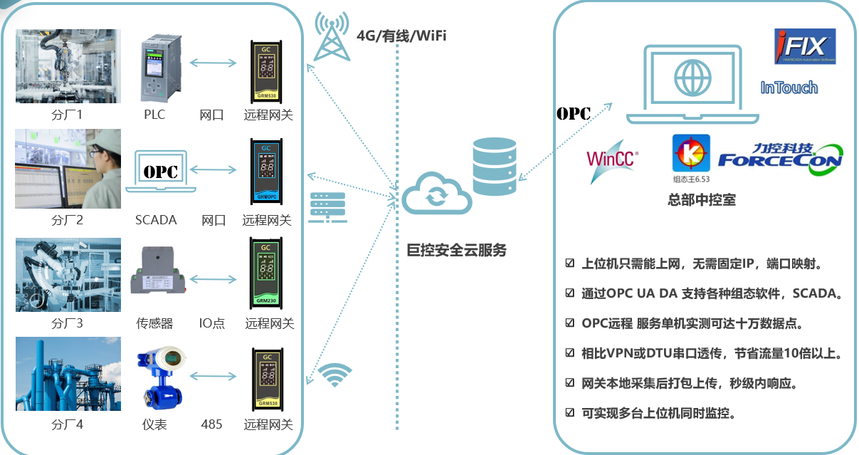

通过无线 4G 通讯方式,可以实现组态王与PLC远程的数据监控和控制,具有以下优点: 1、不受现场条件和设备分布的限制,灵活性高,施工速度快。 2、不受距离限制,能实现远程操作和监控,方便管理。 3、减少了布线成本和维护难度。 组态王与PLC的无线4G通讯应用场景: 例如,在一个大型工厂中,通过组态王与各个区域的 PLC 进行无线 4G 通讯,可以实时获取设备运行状态,及时发现故障并进行远程控制调整,提高了生产效率和管理水平。又比如在一些偏远地区的工业设施监控中,利用无线 4G 通讯避免了长距离布线的困难,实现了高效的数据传输和控制。 |
