三菱Q系列PLC如何实现远程上下载和手机APP远程监控

品牌:三菱Q系列内置网口或者QJ71E71-100

品牌:广州巨控  型号:GRM533Y-C

GRM530 是巨控科技专用于 PLC 远程监控和远程维护的无线通讯模块。只需一个模块即可实现触摸屏远程下载、PLC 程调试、上下载梯形图、组态软件远程监控、短信报警提醒、电脑网页、手机 APP 监控(当前数据和历史数据、历史报警)

第一部分:三菱Q PLC远程下载调试

巨控科技PLC远程下载方案,不仅可以流畅地下载调试各种主流三菱,西门子,欧姆龙,AB,施耐德等PLC,即使对于文件比较大的触摸屏工程、要求响应速度的数控系统,运动控制器,伺服(如西门子simotion,安川MP2000),巨控模块依然可以轻松应对。

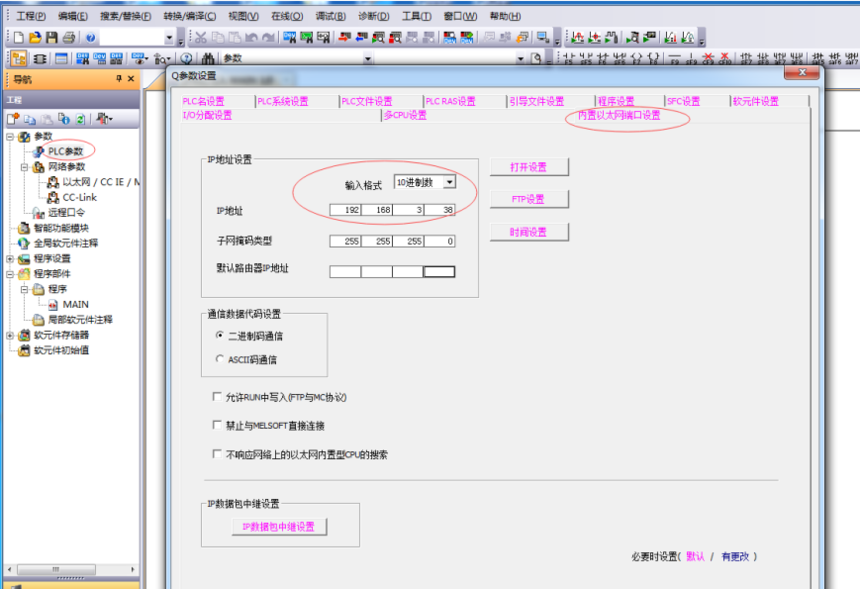

本例中三菱 系列内置网口地址为 192.168.2.38

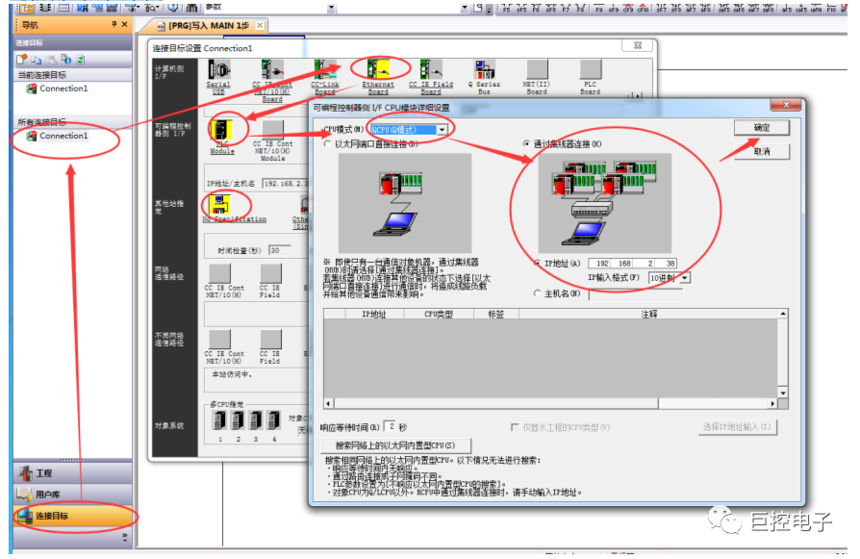

通信测试,如下图:

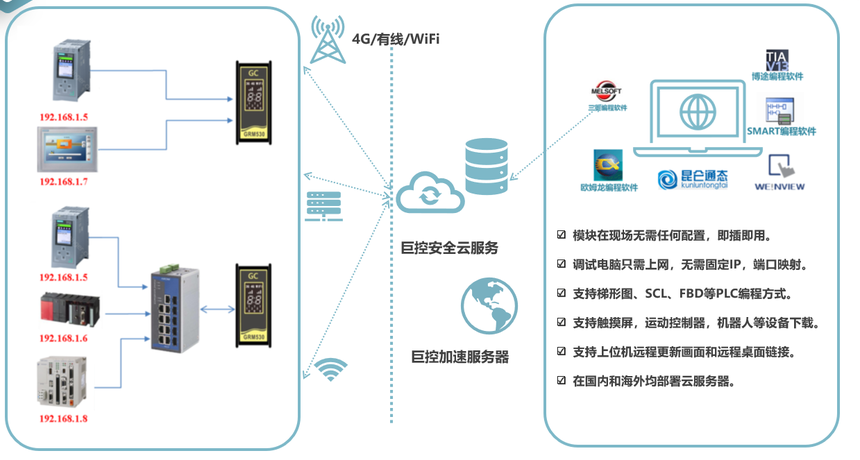

PLC远程下载系统结构

PLCsa远程下载系

三菱QPLC远程下载说明:

1.远端现场PLC等工控设备使用以太网或串口与巨控PLC无线通讯模块对应接口连接。

2.无线通讯模块可通过4G/WiFi/以太网多种方式连接巨控云安全服务器。

3.电脑安装GVCOM软件,通过无线通讯模块序号密码登录。

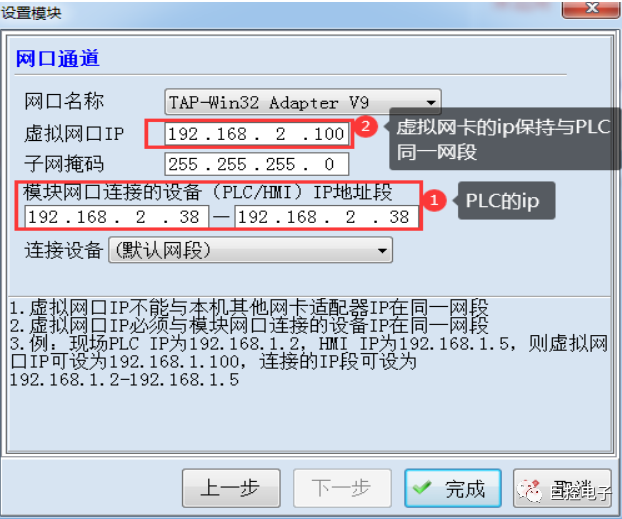

4.在GVCOM软件上,根据链接设备接口,创建远程链路。可根据情况选择最快的加速服务器。

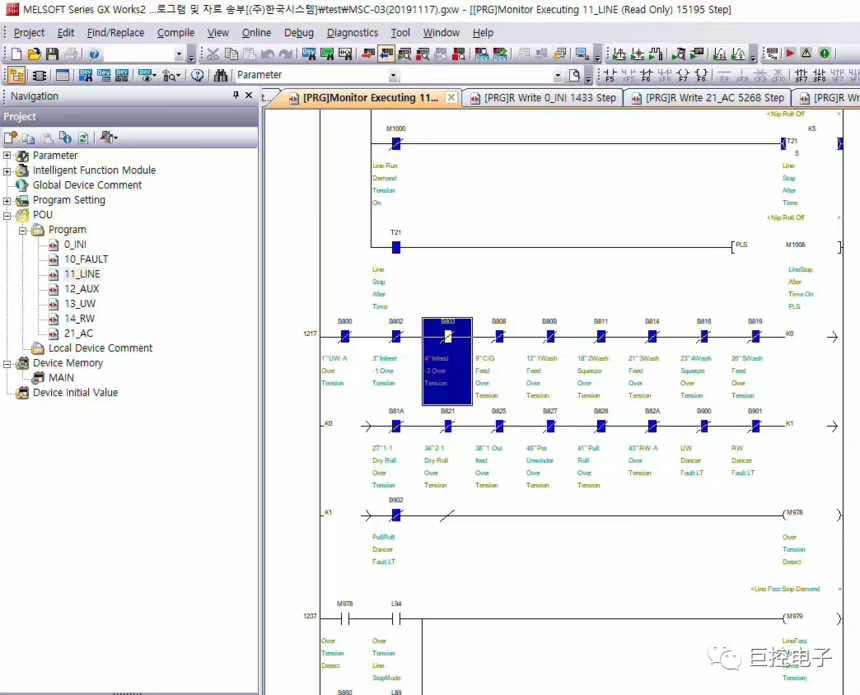

6.使用PLC或触摸屏编程软件就像本地连接设备一样上/下载程序、在线监控与诊断。

第二部分:三菱Q PLC数据采集,数据监控,SCADA远程监控,手机APP远程监控,PLC发短信,PLC发微信,PLC打电话

注:巨控GRM 模块的 LAN 口连接三菱 PLC 的网口
以
Q03UDECPU 内置网口为例, PLC ip 为 192.168.2.120
注意:PLC 下载后需要把拨码开关从 STOP 拨到 RUN,网口设置才会生效。

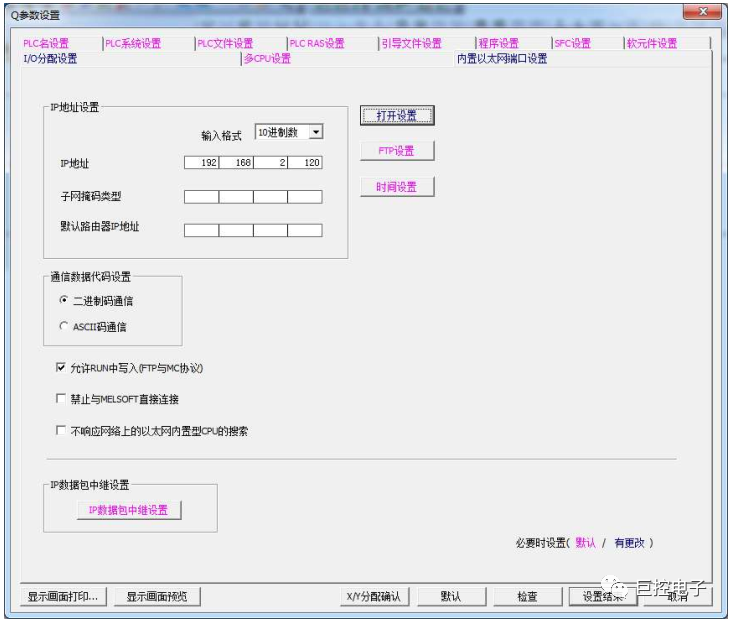

1、打开内置以太网端口设置,按下图所示设置


2、点击打开设置,协议选择“TCP”,打开方式选择“MC 协议”,本站端口号和模块端设置保持一致。注意:端口格式使用 10 进制。设置 TCP,MC,8195.

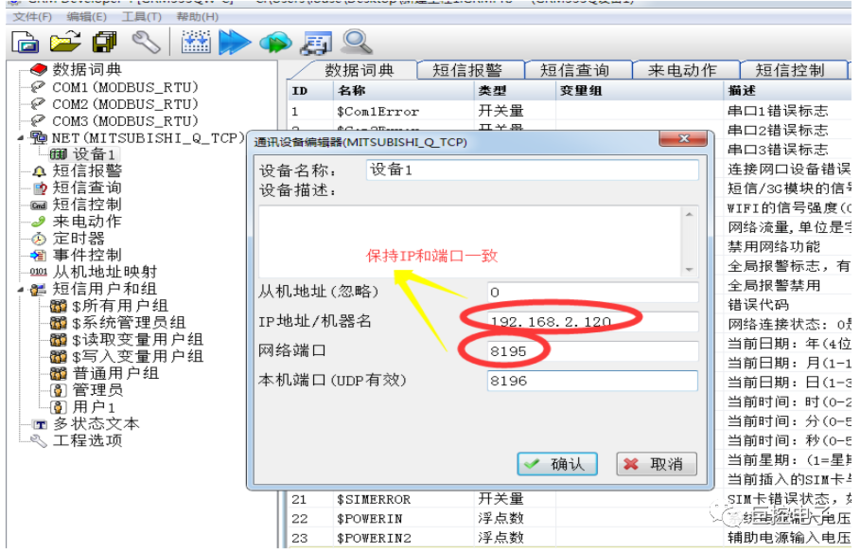

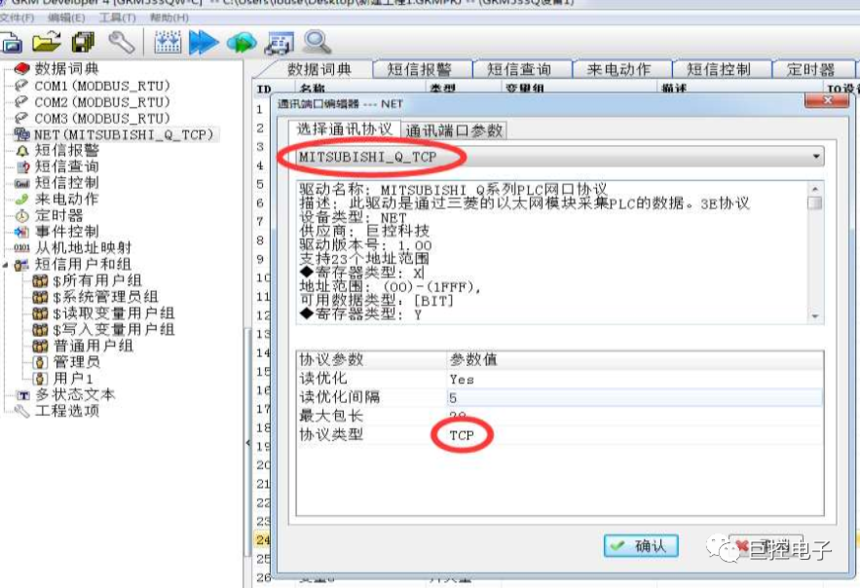

3、配置巨控模块,网口协议选择三菱Q的TCP协议。



三菱Q系列PLC通过巨控远程模块可以实现的功能如下:

1、组态软件(wincc/组态王/力控等)通过以太网远程异地监控PLC,

2、通过互联网远程异地下载调试PLC/触摸屏程序。

3、实现手机APP/网页远程控制PLC,

4、实现现场数据异常或者生产数据定时微信/短信推送,电话拨号语音播放。

5、提供标准的通讯接口供第三方调用云端数据,方便客户进行二次平台开发。
