巨控GRM300网关简介和安装说明

本文简单介绍巨控GRM300协议网关的功能,以及如何安装接线的。

性能简介
GRM300 是巨控科技开发的一款专用于 PLC 的通讯协议网关。


巨控GRM300协议网关功能:
支持不同协议统一转成 MODBUS TCPRTU 或者 OPC
最多 5 路隔离 485 并行采集,解决轮询速度和抗干扰问题
MODBUS 从站协议实现不完整的仪表采集可完美兼容
支持不同 PLC 或者仪表之间交换数据, PLC 不用增加通讯程序
交换数据可区分优先级,阀值,最大限度利用通讯带宽
支持上位机和 PLC 不在一个网段采集,支持 64 位浮点
支持局域网 WEB 接口读取数据,适合第三方开发
丰富的逻辑和函数,可进行数据处理,计算,统计
通讯自诊断和故障恢复机制,具备多种调试手段
带权限控制,支持只读设置,保证设备安全

巨控GRM300 协议网关选型和参数如下:


二. 巨控GRM300协议网关安装说明

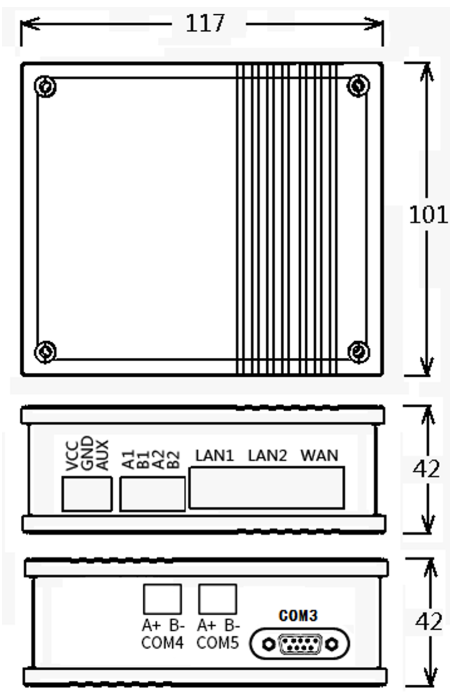

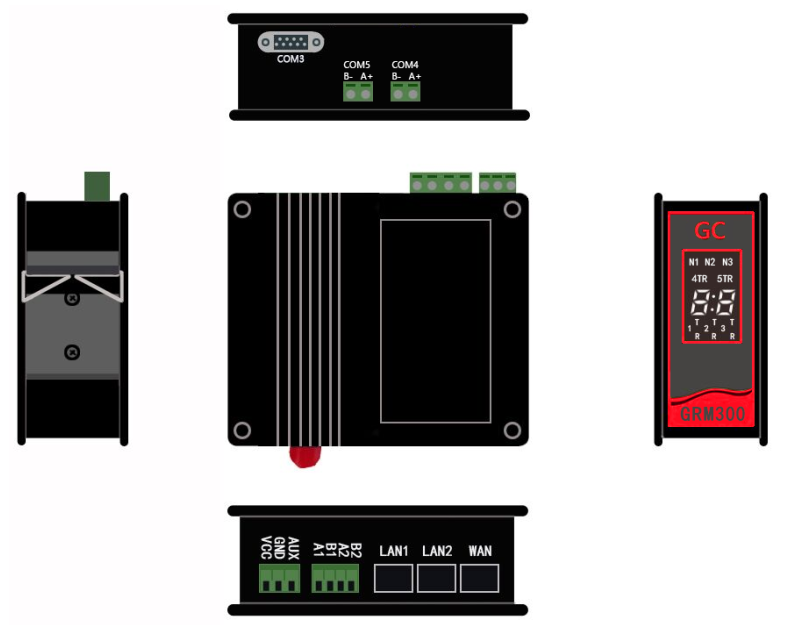

GRM300 外形安装尺寸图及接口说明:



LAN1LAN2口: 用于本地下载网关工程文件,连接带网口的PLC或触屏, 出厂默认IP192.168.1.240
WANLAN3): 用于本地下载网关工程文件, 连接带网口的 PLC 或触屏
GRM310320系列WANLAN1 LAN2内部为交换机,,只有一个IP地址,出厂默认IP192.168.1.240GRM330 系列 WAN 出厂为自动 IPLAN 口默认 IP 192.168.1.240WAN LAN 口内部为 2 个不同网段(WAN LAN 需分别设置 IP 地址,即使设置为同一 IPWAN LAN 之间也是完全隔离,不能成为交换机)。
COM1:A1+485+)、 B1-485-):光电隔离 RS485 口,用于连接 485 接口的 PLC
COM2:A2+485+)、 B2-485-): COM2, 光电隔离 RS485 口,用于连接 485 接口的 PLC
VCCGND:电源输入口, DC 12~24V。 切勿直接接入 220V 电源。
AUX:辅助电源输入。 用于双电源供电。
COM3RS232 口,用于连接具备 232 接口的 PLC
232
口的九针定义和电脑串口完全相同, 2 接收数据 RXD 3 发送数据 TXD5 信号地 GND

COM4:A+485+)、 B-485-) 光电隔离 RS485 口, 用于连接 485 接口的 PLC
COM5:A+485+)、 B-485-) 光电隔离 RS485 口,用于连接 485 接口的 PLC

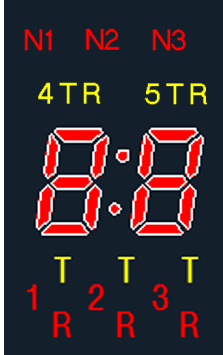

显示器 8 段数码管,显示系统状态和故障信息。
RST 按钮:仅用于复位网关的 IP 地址和清除下载密码使用。

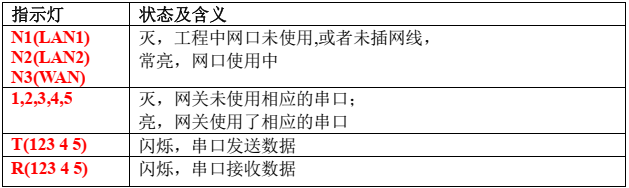

显示器显示内容如下:


2 位红色数码管显示状态定义如下:



使用要求
1) 按照安装尺寸图、接口说明和电气连接图等图安装联机。把控制器安装在不会有雨雪、阳光暴晒的地方。
2) 电源DC 12~24V(标准配置不包含电源),功率要求12W以上。
免责声明
涉及到人身安全或者可能有重大经济损失的场合,客户需自行在控制系统上具备连锁,急停,冗余等措
施,本公司不承担由此带来的后果。
