wincc如何实现远程监控1200PLC

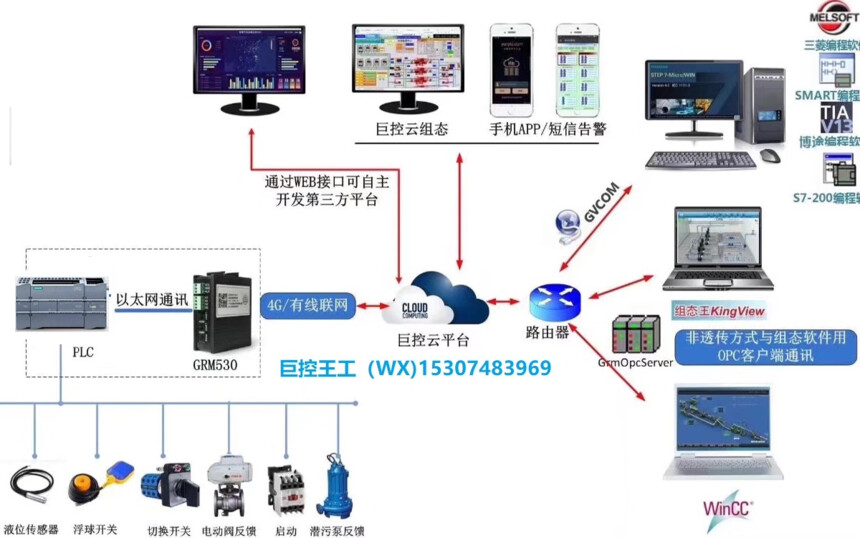

用户监控中心和PLC不在同一个地方,需要通过互联网远程能监控PLC的运行状况。PLC型号是西门子1200,远程监控电脑用WINCC组态。wincc如何实现远程监控1200PLC呢。WINCC的通讯协议都是局域网,不能通过互联网找到远端PLC并通讯。随着工业物联网发展,市场上出现了专用的PLC远程通讯模块,模块采用云服务器中转的技术,实现wincc和 远程PLC的连接。PLC远程通讯模块内置云服务器的域名(云服务器域名是不变的),模块通电联网后,就会寻找这个域名网址,服务器收到模块请求后,就会建立心跳包联系,所有每一个模块都会有一个SN识别码,服务器按照识别码区分设备。同时模块内置了PLC的协议,采用变量一对一映射PLC的寄存器形式,变量同时映射到云服务器。WINCC电脑端安装一个OPCsever软件,输入需要连接远程模块的SN和密码,可以输入多个模块SN,服务器收到软件的请求后,就会将模块对应的变量都同步发送到OPCSEVER,WINCC通过opc协议访问sever的软件里面的变量,通过读写操作变量,实现对远端PLC寄存器的操作,从而实现对PLC的远程监视和控制。



第一个:建立PLC和远程模块寄存器和变量名的映射。



第二步,配置变量映射程序下载到远程模块,远程模块联网后,将变量名同步到云服务器上,可以通过云服务器访问页面随时查看。

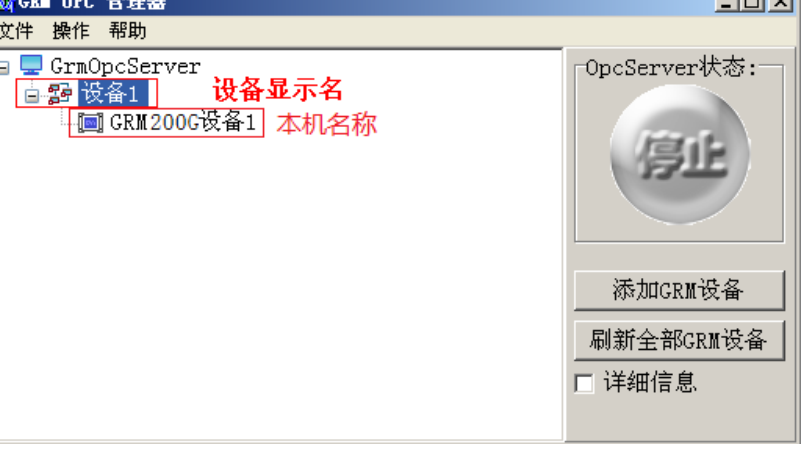

第三步,wincc远程监控电脑上安装opcsever ,输入SN和密码,将对应远程模块内部的变量从云服务器同步到电脑上。

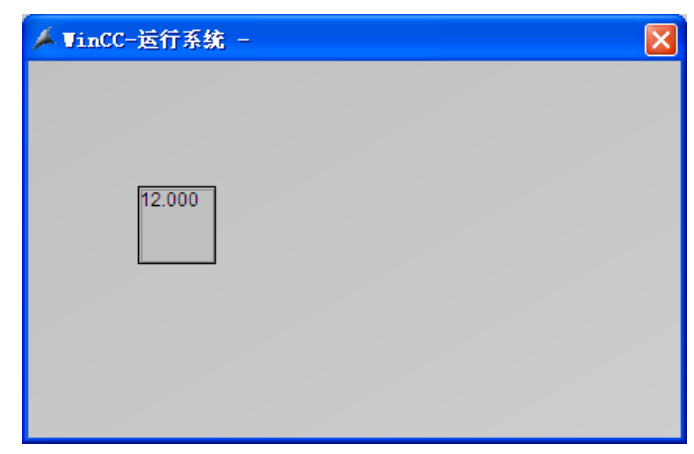

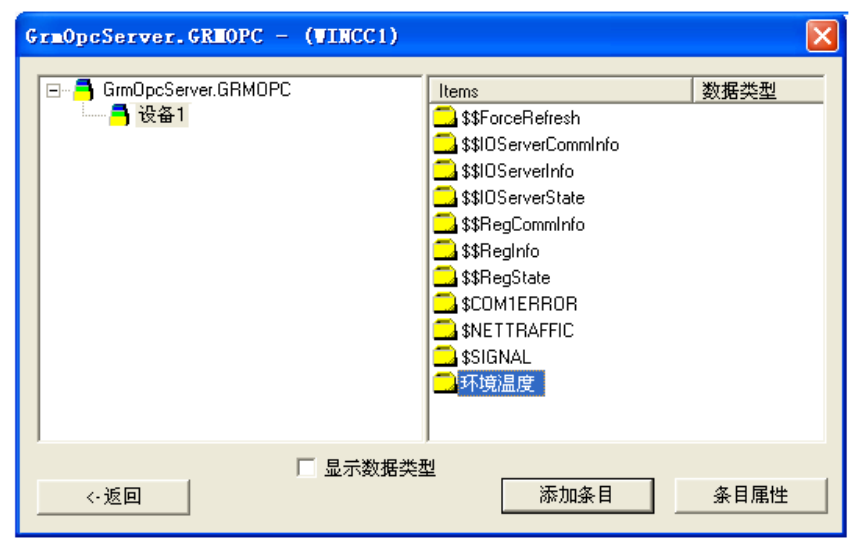

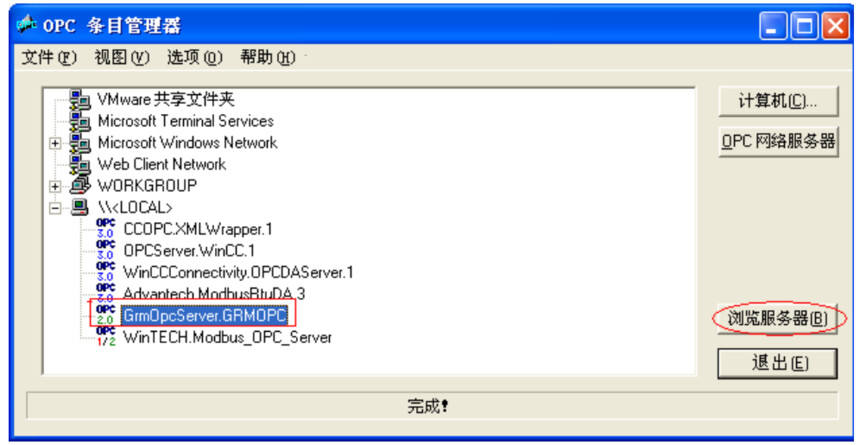

第四步,wincc通过OPC协议,将变量导入都工程内部,调用做监控画面。




通过PLC远程模块,通过云服务器中转,采用变量在各个网络节点的传送方式,变量实际就是和PLC的寄存器一对一对应的。通过这样方式,就实现了WINCC远程监控1200PLC。巨控的GRM530模块是市场上非常好用的一款PLC远程模块,已经上市10多年,产品可靠性,稳定性,操作的便捷性都得到了市场充分得验证。
