巨控GRM530是如何实现AB PLC远程监控的?

AB的PLC需要在异地实现远程监控和调试,选用了巨控GRM530远程通讯模块,那GRM530是如何实现AB PLC远程监控的呢?

巨控GRM530系列模块直接内置EthernetIP_CompactLogix协议,通过以太网接口,实现AB系列的PLC远程监控的。巨控GRM530通过与AB内部结构变量的标签配对,实现无缝点对点对接,双向通讯,设置简单、明了、便捷。解决一般组态不能直接读写罗克韦尔PLC内的结构变量问题,轻松实现AB系列PLC远程通讯和监控。




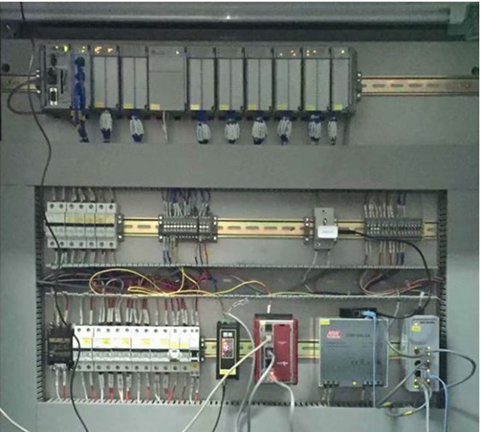

以1769 PLC的IP;192.168.2.201为例:如下图查看PLC的IP

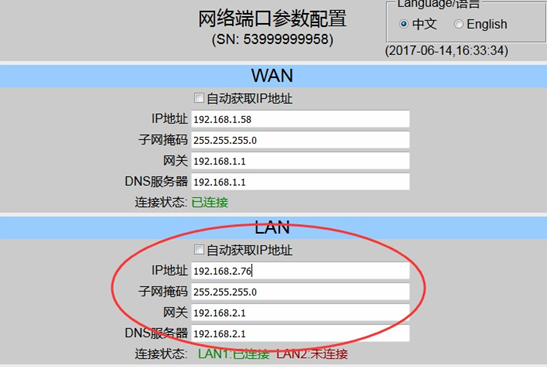

下图是GRM530通信设置。配置巨控模块IP:192.168.2.76(与PLC同一网段)

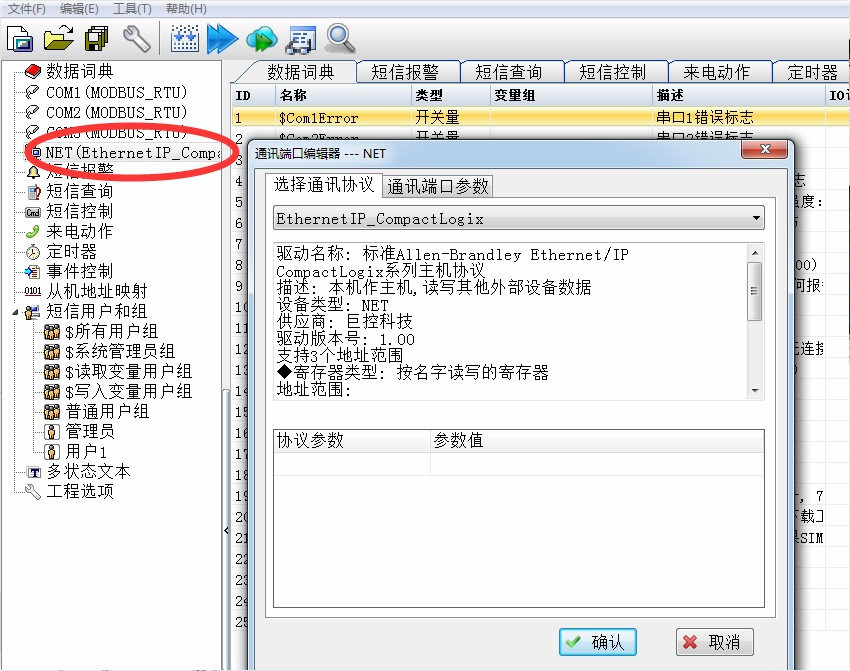

打开巨控模块的配置软件GRMDEV5,新建工程,选择对应巨控模块的型号,网口NET的通讯协议选择(Ethernet IP_CompactLogix)

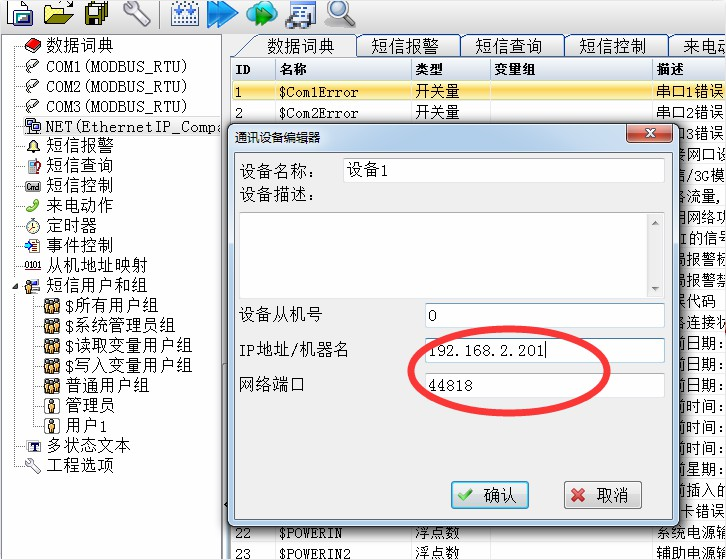

鼠标放在NET上,点击右键新建设备(ip:192.168.2.201与PLC相同,端口默认44818)如下图

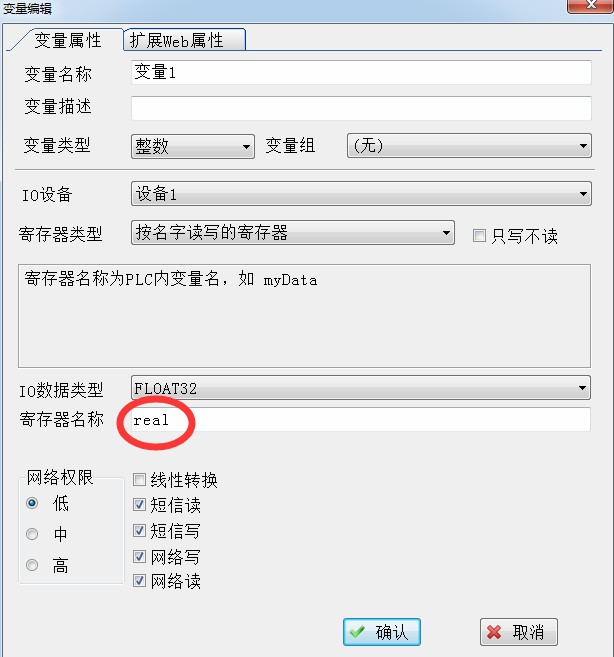

新建变量:寄存器名称与PLC的控制器标签里的变量名一致(如下图real为名字的变量,变量类型要和PLC一致)

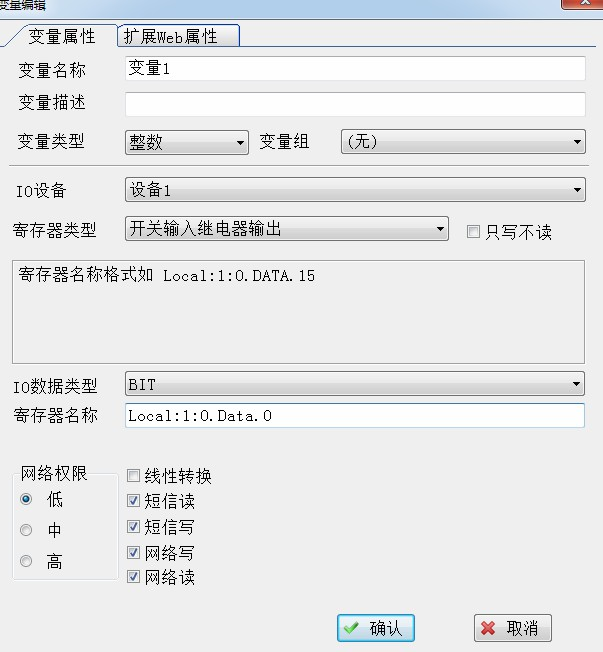

如果是PLC开关输入输出变量:请选择开关输入继电器输出,如下图



变量建立后,下载到巨控硬件,巨控硬件嵌入系统的变量就会实时和AB PLC的结构变量实时通讯,并同时和巨控云端实时通讯,从而实现网页,手机APP实时监控PLC。同时巨控的云服器提供标准的OPC接口/HTTPS WEB接口,用户也可以调用变量开发组态远程监控或者二次开发其他平台远程监控。
