液位与泵站无线远程联动控制方案【广州巨控湖南办】

一、液位与泵站无线远程联动控制方案项目概况
项目水池和供水泵站距离相隔较远，需用通过水池液位反馈自动控制水泵启停，同时需要手机APP实现远程监控。
二、液位与泵站无线远程联动控制方案技术方案
本方案采用巨控4G无线智能通讯终端的技术方案，无线终端型号为GRM231Q-4D4I4Q，通过巨控配套提供的免费云服务器，
实现数据网络通讯交互，实现两个巨控模块远距离无线通讯。 海康萤石摄像头通过GRM231的4G路由功能联网，巨控的手机

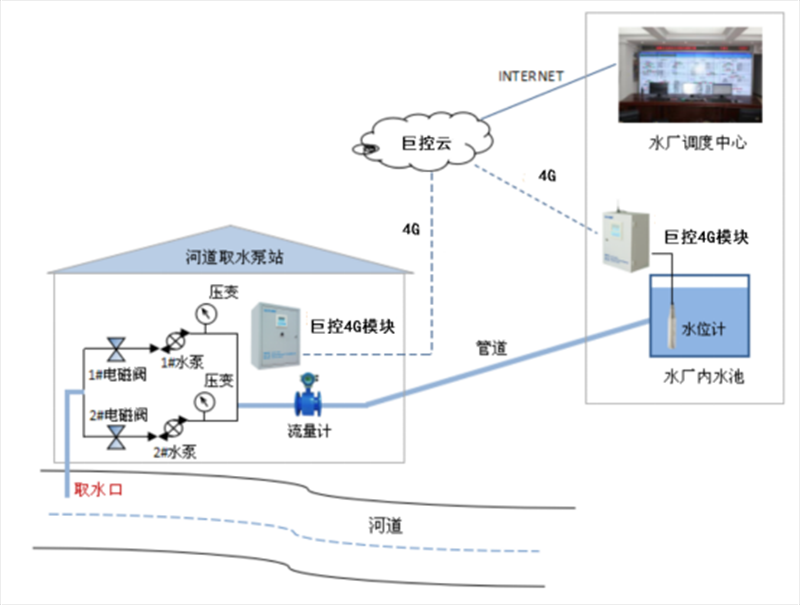

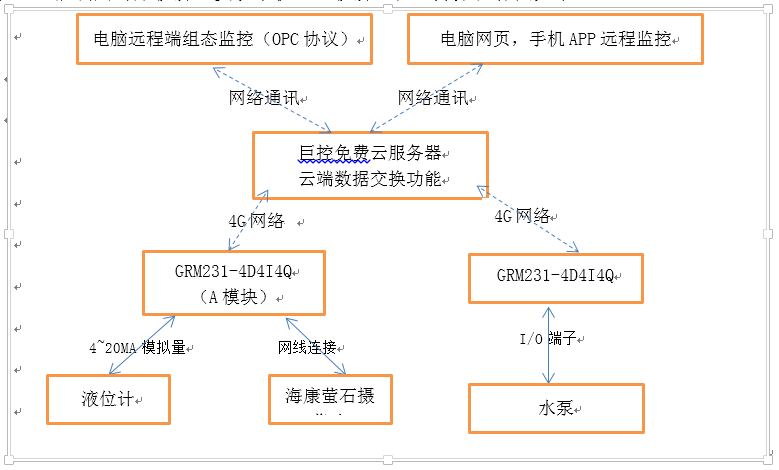

APP能调用海康视屏，实现手机APP视屏监控。方案拓扑图如下：

三、液位与泵站无线远程联动控制方案原理简介
1、GRM231Q-4D4I4Q无线控制终端具备4G无线网络通讯功能，自带4路开关量输入，4路4~20mA模拟量输入，4路继电器
输出控制，自带逻辑编程控制功能，可当小型PLC用。
2、GRM222Q-4D4I4Q模块，有一个网口，具备4G路由功能，能带海康萤石摄像头联网，且巨控APP具有视屏控件，能直接
调用海康视屏。

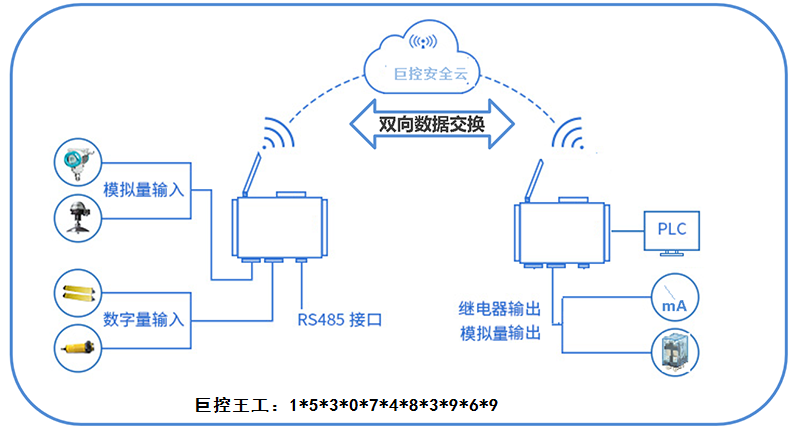

3、巨控4G无线终端采用移动运营商的4G网络，通讯不受距离、地点限制，无需固定IP，且巨控4G模块相互之间能互传数据，
实现多个终端之间相互通讯，且不受距离限制。

4、工作流程是巨控A模块，通过4~20MA信号，采集液位计水位，通过4G无线，将液位传给巨控B模块，B模块写一依据液位高低判断
的程序，通过继电器输出控制水泵启停。同时能通过手机APP，监控液位实时数据和水泵实时运行状况。B模块程序还能做手自动强制
切换：切换到手动模式，可以直接手机APP启动水泵，就无需和液位联动；切换到自动模式，就必须通过液位高低来控制，手动无效。
手自动切换，可以是现场开关切换，也可以做到手机APP上切换。
5、由于水池在山上，现场无电源，可以采用太阳能板供电。太阳能板需求，用300W的单硅晶板+12V逆变控制器+65~100AH电瓶即可。
